多频超声波发生器使用说明书

六通道超声波发生器使用说明书深圳己道科技有限公司目录1概述 (3)2功能部件 (3)2.1前面板 (3)2.2后面板 (4)3接口、功能及技术指标 (4)3.1环境接口 (4)3.2电气接口 (4)3.3结构尺寸 (6)4功能及技术指标 (6)4.1主要功能 (6)4.2技术指标 (6)5基本操作 (7)5.1显示 (7)5.2操作 (9)5.3开机、关机 (11)5.4外部急停使能 (11)5.5总启动、停止 (12)6使用规范 (12)7异常情况处理 (12)8技术支持 (12)1概述六通道超声波发生器（以下简称发生器）可同时输出6通道同频、不同相的超声波信号，具备自动扫频和频率追踪功能，在不同负载状态下6个换能器同时有效谐振，并且1组3个换能器之间相位可调。

发生器可以独立使用，通过面板元件来设置各项功能和参数。

本文介绍了发生器的功能部件，描述了发生器的使用方法。

2功能部件2.1前面板a.液晶显示器，数字化显示所有状态及参数；b.选择按钮，选中需要设置的参数；c.手轮，配合选择按钮设置参数；d.启动/停止按钮，启动或关闭超声信号输出；e.急停使能开关，使能或禁能外部急停信号；f.RS-485通信插座，连接上位机通信线；g.外控IO插座，连接防爆柜IO插头，内含振子类型选择和急停信号。

2.2后面板a.电源开关，接通或关断发生器总电源；b.电源插座，连接电源线；c.散热风扇1、2，排风口，冷却发生器内部元件；d.超声信号插座，输出A、B、C、D、E、F共六个通道的超声信号；e.超声信号接线柱，也是超声信号输出端，内部与超声信号插座并联，便于连接示波器或U型接线端子，红色接线柱为正极，黑色为负极。

3接口、功能及技术指标3.1环境接口a.供电电源：AC220V，50Hz，3000VA；b.环境温度：0℃-45℃；c.环境湿度：1%-95%，无凝露。

3.2电气接口a.电源插座采用带保险管座的三线品字插座，配2.5方的三芯电源线。

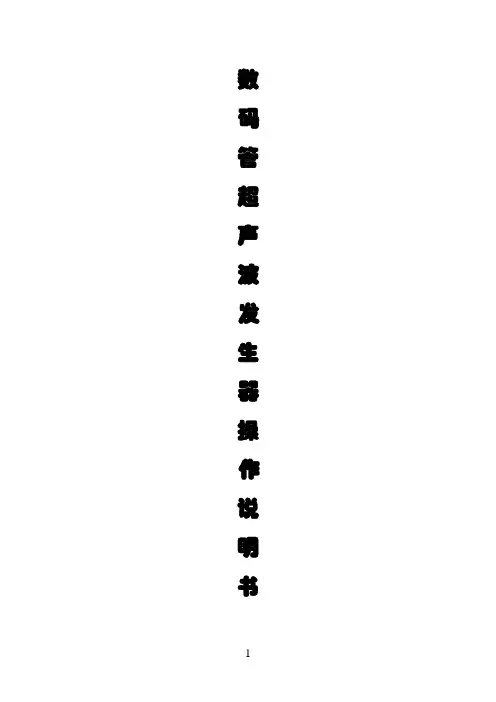

数码管超声波发生器操作说明书A.面板功能介绍:(见末业照片)1.LED显示屏幕:用于显示定时,功率大小,频率等正常工作状态2.ON/OFF键:用于控制发生器的工作或暂停;3.SW键:扫频功能键，按下开始扫频4.T+，T-键:在设置时间时增加或减少数值；5.P+，P-键:调整功率用6．详细参数：采用他激式电路,先进的单片机控制,高亮度数码（LED）屏幕显示，结构小巧，外形美观大方定性高,通用性好，能量转换效率高。

触摸按键操作，调整、使用方便简单；数字式功率调节：10%~100%自由调节LED显示：功率、清洗时间、频率。

扫频功能数字调频功能清洗定时功能开机通电启动超声功能频率范围宽:18KHZ~68KHZ通用功率范围宽:600~2400W可选外形尺寸：（LXWXH）380X300X150mm若选用高频(80KHZ以上频率)请致电本公司B.操作说明1.将机器安放在通风干燥处,接好电源和输出接头,打开电源,显示工作状态;2.功率设定：在设备工作时，直接按“P+或P-”键来选择所需要的功率；出厂设定为：100%3.定时模式：按“T+或T-”键，调整时间，最大为60分钟（超出60分主机自动转换为不定时状态，小于等于0秒也转换为不定时状态，启动后超声波不间断输出）注意：设定时间时发生器应在停止状态，运行状态无法修改时间。

4．扫频：按“SW”键，开始扫频，超声波输出功率指示灯间歇闪亮，水槽内水波也是强弱交替5. 启动/停止键：“OFF/ON”，用于开启或停止超声波发生器工。

6. 信号板后红色频段切换3位拨档开关功能介绍：7.先按住“OFF/ON”键，再开启电源，工作模式转换为：超声波自动启动，再次操作，则转换为面板按键启动。

8.先按住“SW”键，再开启电源，工作模式转换为：“F2”工作模式，该模式可直接由面板按键“p+,p-”调功率。

9. 先按住“T+”键，再开启电源，显示模式转换为：只显示“-ON-”，将不显示其他信息。

超声波发生器使用说明
超声波发生器是一种产生高频声波的装置，常用于医疗、清洗、测距、探伤等领域。

下面是超声波发生器的使用说明：
1. 准备工作：将超声波发生器与电源连接，确保电源电压与设备要求相符。

同时，设置超声波发生器的频率、功率等参数，以适应不同的应用场景。

2. 超声波传输：超声波发生器通过振动器将电能转换成机械能，产生高频声波。

这些声波通过超声波传感器传输到被测物体或工件中。

3. 频率调节：超声波发生器的频率可根据需要进行调节，一般在20kHz至100kHz范围内。

不同频率的超声波适用于不同的应用场景，如低频超声波一般用于医疗检查，高频超声波则适用于清洗和探伤。

4. 功率控制：超声波发生器的功率可进行控制，以适应不同的应用场景。

功率越大，产生的声波能量越高，对被测物体或工件的影响也会更大。

因此，在使用超声波发生器时，需要根据实际需要进行功率控制。

5. 注意事项：使用超声波发生器时，需要注意安全事项。

因为超声波对人体和环境都有一定的影响，特别是高功率的超声波会产生热能和机械能，可能会对人体和设备造成损害。

因此，使用超声波发生器时，需要遵守相关安全规定，戴好
防护设备，并保持设备的正常运行状态。

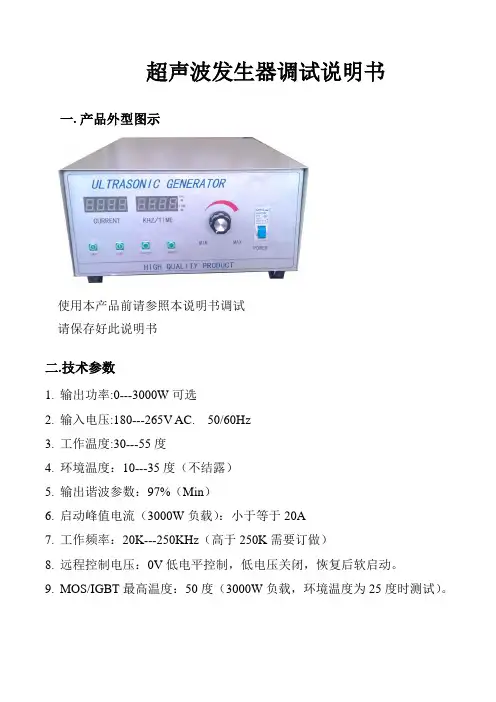

超声波发生器调试说明书一.产品外型图示使用本产品前请参照本说明书调试请保存好此说明书二.技术参数1.输出功率:0---3000W可选2.输入电压:180---265V AC. 50/60Hz3.工作温度:30---55度4.环境温度：10---35度（不结露）5.输出谐波参数：97%（Min）6.启动峰值电流（3000W负载）：小于等于20A7.工作频率：20K---250KHz（高于250K需要订做）8.远程控制电压：0V低电平控制，低电压关闭，恢复后软启动。

9.MOS/IGBT最高温度：50度（3000W负载，环境温度为25度时测试）。

三.功能说明：1.功率调节：调节功率电位器，功率可以从零到额定功率可调。

2.电源开关：1为开启，O为关断。

3.显示窗：显示发生器工作时的电流。

4.电源线：连接机器与市电的连接器件。

注意接地要良好。

5.输出接线口：超声清洗机与发生器的连接处。

注意正负极性不可接反。

6.远程控制：为发生器的软启动接口，不断电源来控制超声波的启停。

使用时只需把插头内的短接线拆除外接一个开关或继电器就行。

给它一个开关信号。

7.散热风扇：为主功率器件散热。

四.机器显示及接口图标1．面板图电流显示频率/时间显示时间增加时间减少功能键开关键功率调节电源开关按键说明：电流显示：显示当前工作的电流。

频率/时间、显示：显示当前工作的频率或时间，当KHZ指示灯亮时显示的是频率，当TIME指示灯亮时显示的是时间。

时间为倒计时。

功率调节：工作的时候用来调输出功率的大小。

电源开关：是发生器的总电源开关，向上为开向下为关。

增加键：用来调节设定时间增加的。

减少键：用来调节设定时间减少的。

功能键：切换频率和时间显示的。

如果当前显示的是时间，按一下功能键就显示频率，反之按一下就显示时间。

在切换频率和时间显示的时候超声波会停止工作，所以超声波工作的时候不要操作此按键。

开关键：用来开启或关闭超声波的。

按一下开启，再按一下关闭。

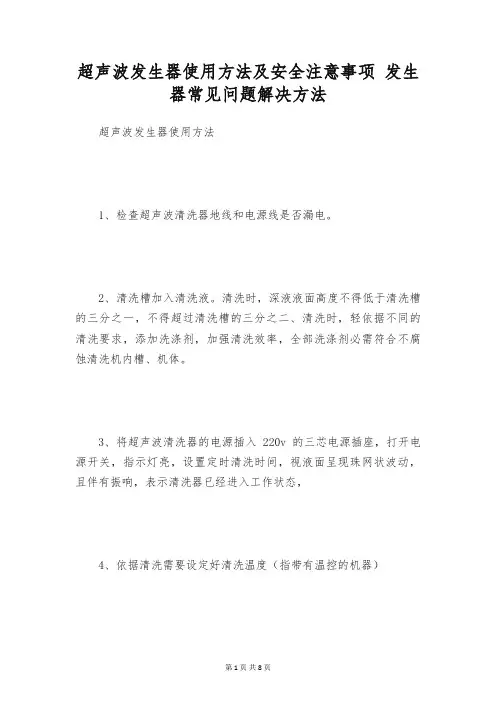

超声波发生器使用方法及安全注意事项发生器常见问题解决方法超声波发生器使用方法1、检查超声波清洗器地线和电源线是否漏电。

2、清洗槽加入清洗液。

清洗时，深液液面高度不得低于清洗槽的三分之一，不得超过清洗槽的三分之二、清洗时，轻依据不同的清洗要求，添加洗涤剂，加强清洗效率，全部洗涤剂必需符合不腐蚀清洗机内槽、机体。

3、将超声波清洗器的电源插入220v的三芯电源插座，打开电源开关，指示灯亮，设置定时清洗时间，视液面呈现珠网状波动，且伴有振响，表示清洗器已经进入工作状态，4、依据清洗需要设定好清洗温度（指带有温控的机器）5、将清洗物放入金属框内，依据清洗物的积垢程度设定清洗时间，一般3～30分钟，特别难清洗的物质，可适当延长清洗时间。

“NO”表示连续工作，“OFF”表示关机。

6，较重的物件，通过挂具悬挂在清洗液中，加强清洗效果，提高清洗质量（直接放入将影响清洗效果）。

较小的物件，可以放在装有清洗液的玻璃杯中清洗。

一般不影响清洗效果。

7、取出清洗物，更换清洗液再次超声清洗或直接用水冲洗干净。

8、较长时间不使用时，应将槽内清洗液放净，并将机体擦洗干净。

超声波发生器安全注意事项1、使用前，请认真阅读操作说明书2、使用清洗器前，必需有牢靠的接地装置。

3、工作现场严禁携带明火及火种作业。

4、在使用酒精、丙酮、汽油等挥发易燃液体时，应加盖，特别当心。

5、勿使清洗液的温度高于80摄氏度。

一般为常不冷不热中温条件下清洗。

6、槽内无清洗液，不得开机和加热，以免清洗器空载受损。

便携式直流高压发生器的那些特点便携式直流高压发生器接受高频倍压电路，首先应用新的PWM高频脉宽调制技术，闭环调整，接受了电压大反馈，使电压稳定度大幅度提高。

使用性能杰出的大功率IGBT器件及其驱动技术，并依据电磁兼容性理论，接受特别屏蔽、隔离和接地等措施。

使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。

仪器紧要部件选用美国、德国、日本等国先进技术的元器件，使仪器更牢靠、更稳定，倍压筒体用德国技术研制生产，高频变压器经有关专家特别设计、体积小，容量大，过载本领强，便于现场作业试验。

超声波发生器使用说明一．发生器概述：发生器控制箱电路采用微电脑控制下的它激式线路，频率自动跟踪及扫频工作方式等先进技术。

与传统控制箱相比，具有工作稳定可靠、超声功率连续可调，能最大限度地发挥换能器的潜能。

工作频率自动跟踪，使输出匹配更佳，功率更加强劲，效率更高。

独特的扫频工作方式，使清洗液在扫频的作用下形成一股细小的回流，及时把超声剥离下来的污垢带离工件表面，从而达到更快速、更彻底的清洗效果，超声清洗效率更高。

同时，具有完善的保护功能：过热保护和过流保护，工作更加可靠。

还设有四位定时器，使时间控制精确到秒。

配合数码功率调整可适应各种不同的清洗要求。

开机工作状态随意更改，使用更自由。

整机采用模块化设计，配合电脑故障定位及显示系统，使其使用与维护变得更加方便。

结构上采用防腐的控制面板及电器隔绝保护方式，使之能够在恶劣的环境中工作。

二．主要技术指标：工作电压：220V 10%工作电流：环境温度：0-40C°相对湿度：40%--90%工作频率：28KHz（40 KHz，80 KHz，135 KHz等）5%时间控制：0--59分59秒功率控制范围：0-100% 每10%为调节跨度机内过热保护：65 C°三．面板功能说明：分体式机型面板四．使用说明：(以分体式机型为例，整体式机型功能相同)面板功能介绍:LCD 显示屏幕:用于显示定时,功率大小,频率,电流等正常工作状态 ON/OFF 键:用于控制发生器的工作或暂停; SET 键:设定键,用于选择所要调整的功能； +键:在设置参数时增加数值； –键:在设置参数时减少数值6．详细参数：采用他激式电路,先进的单片机控制,高亮度液晶（LCD ）屏幕显示，结构小巧，外形美观大方定性高,通用性好，能量转换效率高。

菜单式操作，调整、使用方便简单可显示：功率、清洗时间、频率、电流。

数字式功率调节：10%~100%自由调节 频率自动跟踪、扫频设置定时加 频率加 电源开关增加功率减少功率 功能显示定时减频率减启动/停数字调频功能清洗定时功能低电流报警功能过电流保护功能自动开关机功能频率范围宽:20KHZ~40KHZ通用功率范围宽:600~1500W通用外形尺寸：（LXWXH）380X300X150mm若选用高频(60KHZ以上频率)或大功率请致电本公司操作说明将机器安放在通风干燥处,接好电源和输出接头,打开电源,显示工作状态;1.功率设定：按一下“SET”键，屏幕显示“POWER SET（功率设定）”按“+、-”键调整功率大小；设定完成后约5秒自动返回工作模式；Power SetP=100%2.定时模式：按两下“SET”键，屏幕显示“TIMER SET（定时设定）”，此时按“+、-”键调整到所需时间，设定好后约5秒自动记忆。

上海骄成超声波发生器说明书超声波技术在近几十年来得到了不断的发展与应用，广泛用于医疗、工业、数据通信等各个领域。

作为一家专业研发和生产超声波发生器的企业，上海骄成将为您详细介绍我们的超声波发生器以及其技术参数与特点。

1. 技术原理超声波发生器是一种以电能为能源，在高频电磁场的激励下，通过振动装置将电能转化为机械振动能量，进而产生超声波。

上海骄成超声波发生器采用的是稳定输出的振荡电路，通过频率控制器可以调节发射的超声波频率，从而满足不同领域的需求。

2. 技术参数上海骄成超声波发生器的频率范围为5kHz至100kHz，输出功率范围为100W 至5000W。

用户可以根据实际应用需求选择合适的超声波发生器型号，以达到最佳的效果。

此外，我们还提供多种输入电压选项，以适应不同国家和地区的使用标准。

3. 特点与应用上海骄成超声波发生器具有以下几个特点：3.1 高效能我们的超声波发生器采用了高效率的电路设计和优质元器件，确保了稳定而高效的工作性能。

在工业领域，超声波发生器可以用于清洗、焊接、切割等应用，提高了生产效率和产品质量。

在医疗领域，超声波发生器可以应用于诊断、治疗等方面，为医疗工作者提供了更准确、更有效的工具。

3.2 环保节能上海骄成超声波发生器采用了新型的材料和设计，具备了优秀的节能性能。

与传统的机械振动设备相比，超声波发生器能够大幅减少能源消耗和环境污染，为可持续发展做出了积极的贡献。

3.3 稳定可靠通过精确的工艺控制和品质管理，我们的超声波发生器具有稳定可靠的性能。

在长时间工作过程中，发生器均能保持在预定的工作频率和输出功率范围内。

同时，我们还为超声波发生器提供了全面的保修服务，确保用户能够安心使用。

4. 注意事项与维护在使用超声波发生器时，需特别注意以下几点：4.1 请避免将超声波发生器长时间处于高温、高湿等恶劣环境中，这可能会影响设备的性能和寿命。

4.2 请确保设备正常通风，避免堵塞通风孔，以保证发生器能够正常散热。

超声波治疗仪使用说明书一、产品概述超声波治疗仪是一种利用超声波能量来治疗疾病和促进康复的医疗设备。

它通过将高频声波传导到人体组织中，产生一系列的生理效应，从而达到治疗的目的。

本治疗仪具有操作简便、安全有效等特点，适用于多种疾病的治疗和康复。

二、产品组成1、主机：包含控制电路、超声发生器等核心部件。

2、治疗探头：用于将超声波能量传递到治疗部位。

3、电源线：连接主机与电源插座。

三、技术参数1、超声频率：＿____MHz2、输出功率：＿____W3、治疗时间设定：＿____分钟4、工作模式：连续/脉冲四、适用范围1、软组织损伤：如肌肉拉伤、韧带扭伤等。

2、关节炎：缓解关节疼痛、肿胀和炎症。

3、神经痛：如坐骨神经痛、带状疱疹后遗神经痛等。

4、促进伤口愈合：手术后伤口、烧伤创面等。

五、使用方法1、准备工作选择合适的治疗探头，根据治疗部位和病情选择不同的探头类型。

确保治疗仪放置在平稳、干燥的台面上。

连接电源线，将治疗仪接通电源。

2、操作步骤开启仪器电源，显示屏亮起。

通过操作面板上的按键，设置治疗参数，包括超声频率、输出功率、治疗时间和工作模式。

在治疗部位涂抹适量的耦合剂，以确保超声能量的有效传导。

将治疗探头轻轻接触治疗部位，保持稳定的压力和移动速度。

治疗过程中，可根据患者的感受适当调整治疗参数。

3、治疗结束治疗时间结束后，仪器会自动停止输出。

关闭电源，取下治疗探头，清洁治疗部位和探头。

六、注意事项1、治疗前详细了解患者的病情和病史，排除禁忌证。

向患者解释治疗过程和可能的感觉，消除患者的紧张情绪。

2、治疗中密切观察患者的反应，如有不适，立即停止治疗。

保持治疗探头与治疗部位的良好接触，避免有空隙影响治疗效果。

3、治疗后嘱咐患者休息片刻，观察治疗部位有无异常反应。

清洁和妥善保管治疗仪及相关配件。

七、禁忌证1、恶性肿瘤患者。

2、孕妇的腹部和腰骶部。

3、急性化脓性炎症。

4、活动性肺结核。

5、严重心脏病患者。

八、维护与保养1、定期清洁治疗仪的外壳和探头，使用干净、柔软的湿布擦拭。

超声波发生器调试说明书一.产品外型图示使用本产品前请参照本说明书调试请保存好此说明书二.技术参数1.输出功率:0---3000W可选2.输入电压:180---265V AC. 50/60Hz3.工作温度:30---55度4.环境温度：10---35度（不结露）5.输出谐波参数：97%（Min）6.启动峰值电流（3000W负载）：小于等于20A7.工作频率：20K---250KHz（高于250K需要订做）8.远程控制电压：0V低电平控制，低电压关闭，恢复后软启动。

9.MOS/IGBT最高温度：50度（3000W负载，环境温度为25度时测试）。

三.功能说明：1.功率调节：调节功率电位器，功率可以从零到额定功率可调。

2.电源开关：1为开启，O为关断。

3.显示窗：显示发生器工作时的电流。

4.电源线：连接机器与市电的连接器件。

注意接地要良好。

5.输出接线口：超声清洗机与发生器的连接处。

注意正负极性不可接反。

6.远程控制：为发生器的软启动接口，不断电源来控制超声波的启停。

使用时只需把插头内的短接线拆除外接一个开关或继电器就行。

给它一个开关信号。

7.散热风扇：为主功率器件散热。

四.机器显示及接口图标1．面板图电流显示频率/时间显示时间增加时间减少功能键开关键功率调节电源开关按键说明：电流显示：显示当前工作的电流。

频率/时间、显示：显示当前工作的频率或时间，当KHZ指示灯亮时显示的是频率，当TIME指示灯亮时显示的是时间。

时间为倒计时。

功率调节：工作的时候用来调输出功率的大小。

电源开关：是发生器的总电源开关，向上为开向下为关。

增加键：用来调节设定时间增加的。

减少键：用来调节设定时间减少的。

功能键：切换频率和时间显示的。

如果当前显示的是时间，按一下功能键就显示频率，反之按一下就显示时间。

在切换频率和时间显示的时候超声波会停止工作，所以超声波工作的时候不要操作此按键。

开关键：用来开启或关闭超声波的。

按一下开启，再按一下关闭。

型号5072PR，5073PR，5077PR超声波发生器/接收器用户手册根据欧洲废电子电气指令2002/96 / EC设备，此符号表示产品不得作为未分类处理市政废物，但应单独收取。

请参考您当地的奥林巴斯NDT您所在国家/地区的退货和/或收款系统的经销商。

所有©2008 Olympus NDT。

所有。

本手册的任何部分不得以任何形式或方式复制或传播，电子或机械，包括复印，录音或任何信息存储和检索系统，未经奥林巴斯NDT书面许可，除非允许依法。

有关信息，请联系：infoOlympusNDT.。

Panametrics，Panametrics-NDT和Panametrics-NDT标志是Panametrics的商标公司本文档中提及的其他产品名称可能是其各自的商标公司，仅供鉴定。

印在美利坚合众国。

保修5072PR，5073PR和5077PR超声波脉冲发生器接收机已经设计和制造为优质产品。

收到证件后，仔细检查资料运输期间可能发生的外部或部损坏。

通知承运人由于承运人通常承担损害赔偿责任，因此立即交付任何损失装船。

保存包装材料，运单和其他运输单据建立损害索赔。

通知运营商后，请联系奥林巴斯NDTTM，以便我们可以协助损坏索赔，并在必要时提供更换设备。

奥林巴斯NDT保证5072PR，5073PR和5077PR超声波脉冲发生器接收器在材料和工艺上没有缺陷，为期一年（十二个月）从装运之日起。

本保修仅适用于已使用的设备方式如本说明书所述，并没有遭受过度滥用，尝试未经授权的修复或修改。

在本保修期，奥林巴斯无损检测责任仅限于修理或更换一个有缺陷的单位。

奥林巴斯NDT 不保证5072PR，5073PR和5077PR超声波脉冲发生器接收器适合使用或适用任何特定的应用或目的。

奥林巴斯NDT不对后果或不承担任何责任偶然的损害，包括财产损失和/或人身伤害。

除了我们标准一年保修，奥林巴斯NDT还提供可选的两年保修（略）。

目录保修................................................. .................................................. . (iii)目录 ............................................... .. (v)一般说明.............................................. .. (1)1.1特别声明和印刷公约............................................ (2)1.2如果您有文档评论............................................ . (3)史............................................... .................................................. (3)1.4技术帮助............................................... .................................................. (4)1.5产品使用............................................... .................................................. (4)开箱检查............................................. .. (5)仪器控制和I / O连接器......................................... ...........3.1前面板3.1.1电源开关............................................. .................................................. .. (9)3.1.2脉冲重复频率控制（PRF）....................................... .. (9)3.1.3脉冲电压（5077PR）......................................... ............................................103.1.4传感器频率选择控制（5077PR）....................................... (11)3.1.5能量（5072PR，5073PR）......................................... (11)3.1.6阻尼（5072PR，5073PR）......................................... (12)3.1.7增益/衰减（dB）......................................... .................................................143.1.8低通滤波器............................................ .................................................. . (14)3.1.9高通滤波器............................................ .................................................. (14)3.1.10模式切换............................................. .................................................. (15)3.1.11 T / R连接器........................................... .................................................. (15)器............................................. .................................................. .. (15)3.2后面板............................................... .................................................. .....................153.2.1 RFOUT ............................................. .................................................. .................163.2.2 EXT TRIGIN ............................................ .................................................. (16)3.2.3 + SYNCOUT ............................................ .................................................. . (17)4.规格............................................... . (19)5.操作............................................... .................................................. (23)5.1示波器要求............................................... . (23)5.2初始设置............................................. .................................................. .....................235.3通过传输............................................. .................................................. .....295.4调谐峰波幅方波脉冲（仅限5077PR） (34)5.5传感器的电压和功率限制......................................... (34)6.故障排除与维护............................................. . (37)6.1基本故障排除............................................... .................................................. (37)6.2克服电噪声干扰............................................. . (37)6.3申请协助............................................... .................................................. ...38文件评论................................................ .. (39)1.一般说明型号5072PR，5073PR和5077PR手动控制超声波脉冲发生器 - 接收器为常规和高频应用提供构建模块。

智能型超声波发生器使用说明书1. 产品概述智能型超声波发生器是一种具有先进技术的设备，用于产生超声波并应用于不同领域的工作场景。

本产品具备多种功能和特点，旨在提供高效、稳定的发声效果。

2. 安全须知在使用智能型超声波发生器之前，请仔细阅读以下安全须知：- 请确保在使用设备时，周围环境符合安全要求，并远离易燃、易爆、有毒物质的环境。

- 请佩戴适当的防护装备，如手套和护目镜，以避免发生意外伤害。

- 请勿使用破损的设备，以免发生电击、火灾或其他意外情况。

- 如设备发生故障或异常，请立即停止使用，并联系售后服务中心。

- 请正确使用电源插座，确保电源接地良好，以减少电击风险。

3. 产品特点智能型超声波发生器具有以下特点：- 具备数字控制系统，操作简单方便。

- 可实现频率、音量、时间等参数的精确调节和控制。

- 设有触摸屏界面，直观显示工作状态和设置参数。

- 具备高音质输出，适用于多种声音传导应用。

- 内置智能故障保护系统，确保安全可靠的使用体验。

- 具备自动化功能，支持远程控制和监测。

4. 使用方法步骤1：连接电源和外部设备- 将发声设备连接至电源插座，并确保电源稳定可靠。

- 如果需要连接外部设备，请按照设备说明书进行正确连接。

步骤2：开机与参数设置- 按下电源按钮，设备将开始启动，并显示启动界面。

- 在触摸屏界面上设置所需参数，包括频率、音量和时间等。

- 确认设置无误后，点击确认按钮或按下启动按钮，设备将开始工作。

步骤3：监测与调节- 在设备工作期间，您可以通过触摸屏界面随时监测当前状态和参数设置。

- 如需调节参数，请依照设备界面上的操作指示进行相应调节。

- 注意，任何调节操作应在设备停止工作后进行，以确保安全。

步骤4：设备停止工作- 当工作任务完成或需要停止设备时，可按下停止按钮或关闭电源开关。

- 在设备停止工作后，请拔下电源插头，确保安全断电。

5. 维护与保养为确保智能型超声波发生器的正常使用寿命，请定期进行以下维护与保养工作：- 清洁：每次使用后，用柔软的干布擦拭设备表面，确保无积尘和污渍。

超声波发生器的使用超声波发生器是一种能够产生高频超声波的电子设备。

它通常采用谐振器作为发生器，使用定频电路或变频电路控制振荡频率，产生高频电信号，通过超声换能器将电信号转换为机械振动，从而产生超声波。

超声波发生器在医疗、工业以及实验室等领域都有广泛的应用。

本文将探讨超声波发生器的使用方法及其相关注意事项。

常见的超声波发生器常见的超声波发生器主要有两种：1.电子式超声波发生器：通过电子元器件实现振荡电路的组成，产生超声波。

2.机械式超声波发生器：通过机械加工方式制作振荡元件，可以在60kHz以下实现工作。

其中，电子式超声波发生器具有工作频率高、功率大、操作方便等优点，被广泛应用于医疗、工业等领域。

超声波发生器的使用方法超声波发生器的使用方法相对较为简单，主要包括以下几个步骤：步骤一：准备工作在使用超声波发生器之前，需要先进行准备工作：1.确保设备正常。

检查超声波发生器的各个部件是否完好，检查电源及电缆是否连接正常。

2.准备样品。

根据实验需求选择不同的超声波发生器及超声换能器，准备待测样品。

步骤二：调整超声波发生器参数在调整超声波发生器参数时，需要参考设备说明书，并根据实验需求进行调整。

以下是一些常见的超声波发生器参数：1.工作频率。

超声波发生器的工作频率一般为20kHz~200kHz，不同的工作频率能够产生不同频率的超声波，需要根据实验需求进行选择。

2.振幅。

超声波振幅是指超声波的机械振幅，通常在μm量级，可以根据实验需求进行调整。

3.脉冲模式。

超声波发生器可以选择连续模式或脉冲模式，根据实验需求进行选择。

步骤三：进行实验操作1.将待测样品放置在超声波浴中。

2.打开超声波发生器，根据设备参数调整产生的超声波。

3.根据实验需求调整超声波的功率和工作时间，进行实验操作。

4.实验结束后，关闭超声波发生器及电源，并进行清洗。

注意事项在使用超声波发生器时，需要注意以下事项：1.超声波具有一定的伤害作用，需要避免超声波对人体产生影响。

超声波发生器说明书超声波发生器说明书1. 引言超声波发生器是一种常用的仪器，主要用于产生超声波信号。

超声波在医学、工业、生物、环境等领域有着广泛的应用。

本说明书将介绍超声波发生器的基本原理、操作方法和注意事项。

2. 基本原理超声波发生器是通过电压信号激励压电晶体产生机械振动，从而产生超声波信号。

其基本原理如下：1. 发生器通过电压信号激励压电晶体产生机械振动。

2. 晶体的振动导致周围介质的压缩与展开，形成超声波波动。

3. 超声波传输到介质中，可被吸收、散射或反射。

4. 接收器可以接收并转换超声波信号为电信号。

3. 操作方法超声波发生器的操作方法如下：1. 将发生器连接到电源，并接地以确保安全。

2. 设置发生器的频率、振幅等参数，通常可通过按钮、旋钮或数字输入进行调节。

3. 连接发射器或传感器，并确保连接稳固。

4. 打开电源开关，发生器开始工作。

5. 调节发生器的输出信号，以满足实际需求。

6. 当需要停止发生器工作时，关闭电源开关。

4. 注意事项为了正确、安全地操作超声波发生器，请注意以下事项：1. 在操作前，请阅读并理解本说明书中的所有内容。

2. 确保发生器已接地，并遵守相关电气安全规定。

3. 发生器应放置在干燥、通风良好的环境中。

4. 请勿将发生器暴露在高温、潮湿或腐蚀性气体环境中。

5. 使用适当的电源和电压进行供电，避免电源过载和短路。

6. 禁止擅自拆卸、修理或改装发生器，如需维修，请联系专业人员。

7. 在使用过程中，如遇到异常情况（如异响、冒烟等），应立即停止使用，并联系售后服务。

5. 总结超声波发生器是一种常用的仪器，通过电压信号激励压电晶体产生机械振动，从而产生超声波信号。

在使用超声波发生器时，需要注意操作方法和安全事项，确保正确使用且不造成危险。

希望本说明书对用户能起到一定的指导作用。

注意：本文档为虚构文档，仅用于演示Markdown文本的书写格式。

HKD-1027超声波性能简介:本电源是采用全数字设计的多功能、高性能、高可靠性的超声波专用功率源。

（一）采用微电脑控制和数字频率合成技术，频率自动跟踪。

（二）数字式超声功率连续可调，使用更灵活，功率更强，工作更稳定。

（二）具有完善的保护功能：过热保护、过流保护和过压保护。

（四）四位数码管显示频率、电流、工作状态和定时直观清晰。

（五）提供远程外控接口，方便与其它控制设备的连接。

（六）扫频速度和扫频宽度数字化调整，可变水花、声音，调试方便直观。

主要技术指标:工作电压：220V 10%工作电流：请注意，设备不能长时间在大于额定电流的状态下运行环境温度：0-45 相对湿度：40%-90%工作频率：80KHz以下功率控制范围：0-100% 8 级数控调节（功率条指示）机内过热保护：65 C三、面板功能说明:1.显示窗：显示工作频率，电流大小，功率等级，工作状态及故障情况。

2.启动/停止：控制超声启动和停止［恢复出厂数据］。

3.扫频开关：选择正常工作状态或扫频工作状态［确认此项进入下一项］。

4.时间加：设置定时工作值（设置显示“ ON/OFF ）［频率加］。

5.时间减：设置定时工作值（设置显示时间“”）［频率减］。

6.功率加：增大输出功率（设置显示电流“”）。

7.功率减：减小输出功率（设置显示频率“”）。

8.电源开关：控制220V电压。

注：本说明中显示内容中的“ X”为数字，其它为字母。

以下同。

小括号（）中的功能需要与电源开关配合实现功能。

中括号［］中的功能需要和控制板上的工厂短路接口配合实现功能。

四、使用说明：1.“电源开关”：将机器安放在通风干燥处，接好电源和输出接头。

当打开电源时显示窗口将显示产品出产序列号。

然后显示“----”表示扫描显示状态控制按键。

2.“启动/停止”键功能：打开电源后如果上次关电源时是开启超声状态，那么这次开电源就会自动开启超声。

如果上次关电源时是待机状态，那么这次开电源也会是待机状态，这时显示窗口显示“-OFF”然后再按“启动/停止”，电源就会启动，并显示“”“”“-ON-”。

超声波发生器使用说明书一、概述最新它激式超声波发生器采取国际优异数脉冲方法驱动, 对于传统自激式控制技术, 它以体积小、重量轻、功率强劲,工作稳定可靠,功率连续可调,控制灵活,等优点取得了多方教授认可。

频率跟踪更确保了机器由始至终都处于最好工作状态中, 能够最大程度发挥超声波换能器潜能,还含有完善保护功效: 过流保护, 过热保护, 输出短路保护。

实时数字化显示工作频率和超声波输出功率更直观。

并配置远程控制端口, 可方便应用在全自动化生产线。

二、关键参数型号: SJY－ZZF－Ⅱ型驱动功率: 900-1500W功率控制: 0-100%无级可调工作频率: 28KHZ-40KHZ工作电压: AC220V 10% 50HZ电流表显示量程: 8A最大输出电流: 6A环境温度: 0-40℃相对湿度: 40%-90%外形尺寸: 388*352*131mm三、调试方法及步骤调试步骤:1 21:超声波输出接口 2: 远程控制接口发生器后面板（图2）1 21: 升压变压器 2: 匹配电感图3调整频率电位器 IC1模块图4频率和电流显示转换跳帽图51、首先将匹配电感(如图3)上垫片全部取下, 打开电源, 观察前面板频率显示部分（如图1）, 调整频率电位器W1、 W2（如图4）使频率靠近振子工作频率, 调整功率调整电位器至最大。

然后用手慢慢抽起匹配电感磁芯, 同时观察电流表(如图1)改变, （把“频率和电流显示转换跳帽”如图5 插到前面显示板JP4“I”标识处即显示超声电流, 跳帽插到JP4“F”标识处即显示超声频率）这时电流会跟着慢慢上升（过程中注意电流不要超出本机最大输出电流）, 当匹配电感抽到一定程度后电流会慢慢下降, 此时观察电流最高点是否为此机额定电流, 假如是则用垫片直接垫到电流最高点, 即为最好谐振点。

假如电流最高点比额定电流小则提升频率, 电流会上升, 直到电流达成额定电流为止; 反之, 假如电流最高点比额定电流大则降低频率, 电流会下降, 直到电流达成额定电流为止; 最终测量频率28KHZ震子应该在26KHZ-31KHZ, 40KHZ震子为39KHZ-41KHZ。

超声波发生器使用说明1.准备工作在使用之前，请确保超声波发生器的电源正常，并且已经连接到工作电源。

同时，确保超声波发生器的传感器或探头已经连接到设备，且连接稳固。

2.设置参数-首先，选择所需的工作模式。

超声波发生器通常具有连续波和脉冲波两种模式，连续波适用于一些需要持续输出的应用，而脉冲波适用于需要间歇性输出的应用。

-其次，设置超声波的频率。

频率是指超声波的振动次数，通常以赫兹（Hz）为单位。

根据具体的应用需求，可以选择不同的频率。

常见的频率范围是20kHz到200kHz，具体选择要根据应用来确定。

-最后，根据需要设置超声波的功率。

功率是指超声波发生器输出的能量，通常以瓦特（W）为单位。

根据具体的应用需求，可以选择不同的功率。

较高功率的超声波发生器可以提供更大的声压和更强的穿透能力，但也会消耗更多的电能。

3.开始使用完成参数设置后，可以开始使用超声波发生器了。

-首先，将超声波发生器的电源打开，确保设备处于工作状态。

-然后，根据需要激活超声波的输出。

根据具体设备的操作界面，可以通过按钮或触摸屏等方式来激活超声波发生器的输出。

在连续波模式下，超声波会持续输出；在脉冲波模式下，超声波会按照设定的脉冲频率进行间歇性输出。

-在使用超声波发生器时，需要注意安全。

避免在人员密集的地方使用，以免对人体造成伤害。

同时，注意防护措施，例如佩戴适当的防护眼镜、手套等。

4.维护保养-首先，断开超声波发生器的电源，确保设备处于安全状态。

-然后，使用干净的布或纸巾轻轻擦拭超声波发生器的外表面。

不要使用化学溶剂或水直接清洗设备，以免损坏设备。

-如果发现传感器或探头上有污垢，可以使用特定的清洗剂进行清洗。

请根据具体设备的说明书，按照正确的方法进行清洗。

-在不使用超声波发生器的时候，应将设备存放在干燥的地方，避免潮湿和高温环境。

通过以上的使用说明，您应该可以轻松地使用超声波发生器了。

请记住，在使用过程中要严格按照说明操作，确保设备和人员的安全。

超声波发生器怎么调试教程超声波发生器是一种常用的仪器，广泛应用于声波传播、测距、探测等领域。

调试超声波发生器时，需要注意以下几个步骤。

1. 确保超声波发生器的供电正常。

首先，检查发生器是否接触良好，插头是否插牢。

然后，使用数字万用表测量发生器的电压和电流是否在合理的范围内。

2. 调节发生器的频率。

超声波发生器一般可以调节频率，根据实际需求选择合适的频率范围。

先将频率调到最低或最高位置，然后逐渐调节到目标频率。

注意观察发生器上的指示器，确认频率选择正确。

3. 调节发生器的波形。

超声波发生器一般可以调节输出波形，包括正弦波、方波等。

根据实际需要选择合适的输出波形，并调整幅度和周期等参数。

在调节过程中，可以通过示波器观察波形，确保输出符合预期。

4. 调节发生器的幅度。

根据实际需求，调节超声波发生器的输出幅度。

可以使用示波器测量输出信号的幅度大小，并根据需求进行调整。

在调节幅度时，要注意不要超出设备的最大输出范围。

5. 检查输出是否正常。

在调试完成后，使用超声波传感器等设备接收发生器输出的超声波信号，观察是否能够正常接收到信号。

可以用测距仪等设备进行测试，确保超声波发生器的输出正常工作。

在调试超声波发生器时，还需要注意以下几个常见问题。

1. 发生器无法启动。

首先检查电源是否正常连接，是否有供电。

如果电源正常，可以检查插头是否松动或破损。

此外，还需要检查设备内部电路是否损坏。

2. 波形不稳定。

波形不稳定可能是因为输入信号干扰或设备内部故障导致的。

可以通过调整输入信号、检查线缆连接等方式解决。

如果问题仍然存在，可能需要进行设备维修。

3. 输出幅度过大或过小。

幅度过大或过小可能是设备内部电路损坏导致的。

可以尝试调节设备上的幅度控制旋钮，如果问题仍然存在，可能需要进行设备维修。

总之，调试超声波发生器需要正确操作设备，调节频率、波形、幅度等参数，确保输出正常，并注意一些常见问题的解决方法。

通过认真调试，可以使超声波发生器正常工作，达到预期效果。
