简单可编程规律器件（CPLD）的基本原理 -电子技术现在一般把全部超过某一集成度（如1000门以上）的PLD器件都称为CPLD。
CPLD由可编程规律的功能块围绕一个可编程互连矩阵构成。
由固定长度的金属线实现规律单元之间的互连，并增加了I/O把握模块的数量和功能。
可以把CPLD的基本结构看成由可编程规律阵列（LAB）、可编程I/O把握模块和可编程内部连线（PIA）等三部分组成。
MAX7123的结构1．可编程规律阵列（LAB）可编程规律阵列又若干个可编程规律宏单元（Logic Macro Cell，LMC）组成， LMC内部主要包括与阵列、或阵列、可编程触发器和多路选择器等电路，能独立地配置为时序或组合工作方式。
与或阵列结构图CPLD中与、或门的表示方法（1）乘积项共享结构在CPLD的宏单元中，假如输出表达式的与项较多，对应的或门输入端不够用时，可以借助可编程开关将同一单元（或其他单元）中的其他或门与之联合起来使用，或者在每个宏单元中供应未使用的乘积项给其他宏单元使用。
EPM7128E乘积项扩展和并联扩展项的结构图（2）多触发器结构早期可编程器件的每个输出宏单元（OLMC）只有一个触发器，而CPLD 的宏单元内通常含两个或两个以上的触发器，其中只有一个触发器与输出端相连，其余触发器的输出不与输出端相连，但可以通过相应的缓冲电路反馈到与阵列，从而与其他触发器一起构成较简单的时序电路。
这些不与输出端相连的内部触发器就称为“隐埋”触发器。
这种结构可以不增加引脚数目，而增加其内部资源。
（3）异步时钟早期可编程器件只能实现同步时序电路，在CPLD器件中各触发器的时钟可以异步工作，有些器件中触发器的时钟还可以通过数据选择器或时钟网络进行选择。
此外，OLMC内触发器的异步清零和异步置位也可以用乘积项进行把握，因而使用更加机敏2．可编程I/O单元（IOC）CPLD的I/O单元（Input/Output Cell，IOC），是内部信号到I/O引脚的接口部分。
简述CPLD/FPGA的原理特点及应用1. 什么是CPLD/FPGACPLD（Complex Programmable Logic Device，复杂可编程逻辑器件）和FPGA （Field Programmable Gate Array，场可编程门阵列）都属于可编程逻辑器件的一种。
它们是在数字电路设计领域中广泛应用的一类芯片，能够根据设计者的需求进行灵活的逻辑和功能配置。
CPLD是由可编程逻辑门、触发器和可编程互连电路构成；FPGA则是基于可编程逻辑块、可编程的互连和内部存储单元块。
2. CPLD/FPGA的工作原理CPLD/FPGA的工作原理是通过对其内部的逻辑单元、开关和互连网络进行编程来实现特定的功能和逻辑操作。
2.1 CPLD的工作原理CPLD是由大量可编程逻辑门和触发器构成的，其中逻辑门负责逻辑运算，触发器负责存储数据。
CPLD内部的可编程逻辑门和触发器的连线可以通过编程修改，从而灵活配置逻辑功能。
CPLD通过内部编程存储器（PROM）或者FLASH等方式存储逻辑设计，并在电源打开后加载这些设计。
一旦CPLD内部的逻辑门和连线被编程好后，它们将始终保持不变，从而实现了硬件的逻辑功能。
2.2 FPGA的工作原理FPGA的逻辑块（Logic Block）是由可编程逻辑单元、可编程的互连和内部存储单元块组成。
逻辑单元负责逻辑运算，互连负责连接逻辑单元和存储单元，内部存储单元用于存储数据。
FPGA利用逻辑单元和互连网络构建逻辑功能，通过内部存储单元来实现数据的存储。
与CPLD不同的是，FPGA的逻辑块在每次上电时都需要重新加载设计，因此它可以根据需求重新配置逻辑功能。
3. CPLD/FPGA的特点CPLD/FPGA有以下几个特点：3.1 可编程性CPLD/FPGA可以根据设计者的需要进行编程，从而实现特定的逻辑功能。
这种可编程性使得CPLD/FPGA适用于多种应用场景，能够灵活应对不同的需求。

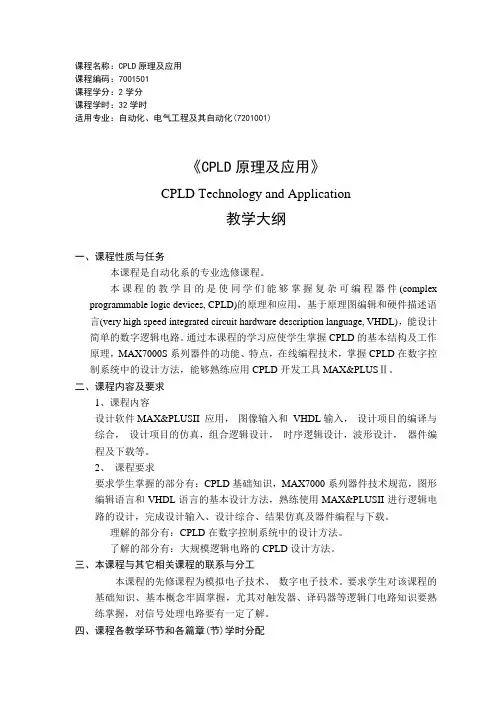

课程名称：CPLD原理及应用课程编码：7001501课程学分：2学分课程学时：32学时适用专业：自动化、电气工程及其自动化(7201001)《CPLD原理及应用》CPLD Technology and Application教学大纲一、课程性质与任务本课程是自动化系的专业选修课程。
本课程的教学目的是使同学们能够掌握复杂可编程器件(complex programmable logic devices, CPLD)的原理和应用，基于原理图编辑和硬件描述语言(very high speed integrated circuit hardware description language, VHDL)，能设计简单的数字逻辑电路。
通过本课程的学习应使学生掌握CPLD的基本结构及工作原理，MAX7000S系列器件的功能、特点，在线编程技术，掌握CPLD在数字控制系统中的设计方法，能够熟练应用CPLD开发工具MAX&PLUSⅡ。
二、课程内容及要求1、课程内容设计软件MAX&PLUSII 应用，图像输入和VHDL输入，设计项目的编译与综合，设计项目的仿真，组合逻辑设计，时序逻辑设计，波形设计，器件编程及下载等。
2、课程要求要求学生掌握的部分有：CPLD基础知识，MAX7000系列器件技术规范，图形编辑语言和VHDL语言的基本设计方法，熟练使用MAX&PLUSII进行逻辑电路的设计，完成设计输入、设计综合、结果仿真及器件编程与下载。
理解的部分有：CPLD在数字控制系统中的设计方法。
了解的部分有：大规模逻辑电路的CPLD设计方法。
三、本课程与其它相关课程的联系与分工本课程的先修课程为模拟电子技术、数字电子技术。
要求学生对该课程的基础知识、基本概念牢固掌握，尤其对触发器、译码器等逻辑门电路知识要熟练掌握，对信号处理电路要有一定了解。
四、课程各教学环节和各篇章(节)学时分配1、本课程共32学时，其中授课为20学时，实验为12学时2、实践性教学内容的安排与要求实践形式：实验共6次，12学时，具体安排建议如下：1)简单组合逻辑设计2)数码管扫描电路3)计数器电路设计4)波形发生器5)全功能计数器地址译码器基本要求：实验前要写预习报告，实验后要按时交实验报告。
简述CPLD/FPGA的原理_特点及应用1. CPLD与FPGA的原理1.1 CPLD（复杂可编程逻辑器件）CPLD，全称复杂可编程逻辑器件（Complex Programmable Logic Device），是一种数字电路器件。
它由与门阵列（AND-OR Array）和可编程的互连交叉点组成。
CPLD的原理是通过在与门阵列和互连交叉点之间通过可编程开关进行互连，实现逻辑功能的配置。
1.2 FPGA（现场可编程门阵列）FPGA，全称现场可编程门阵列（Field-Programmable Gate Array），是一种专门设计和制造的集成电路。
FPGA的原理是通过一系列可编程的逻辑单元（Logic Element）和可编程的互连资源（Interconnect Resources）实现逻辑功能的可配置。
2. CPLD与FPGA的特点2.1 CPLD的特点•容量较小：通常情况下，CPLD的逻辑门数量较少，适合处理较简单的逻辑功能。
•较低的时钟频率：CPLD的时钟频率相对较低，主要用于控制和小规模逻辑处理。
•可靠性高：CPLD通常采用静态存储器，具有良好的可靠性和稳定性。
•配置方式灵活：CPLD可以通过非易失性存储器（如闪存）或者JTAG（Joint Test Action Group）接口进行配置。
2.2 FPGA的特点•较大的容量：FPGA通常具有较多的逻辑门和存储器单元，可以实现复杂的逻辑和存储功能。
•高时钟频率：FPGA在逻辑处理能力和时钟频率上比CPLD更加出色，可以处理更高性能要求的应用。
•灵活的互连资源：FPGA具有丰富的互连资源，可以实现复杂的逻辑互连，并支持多层片上互连。
•配置方式灵活：FPGA可以通过ROM、Flash、EEPROM等具有非易失性的存储器进行配置。
3. CPLD/FPGA的应用3.1 数字逻辑设计与验证CPLD和FPGA可用于数字逻辑设计和验证，包括逻辑门电路、状态机、码转换器等。
