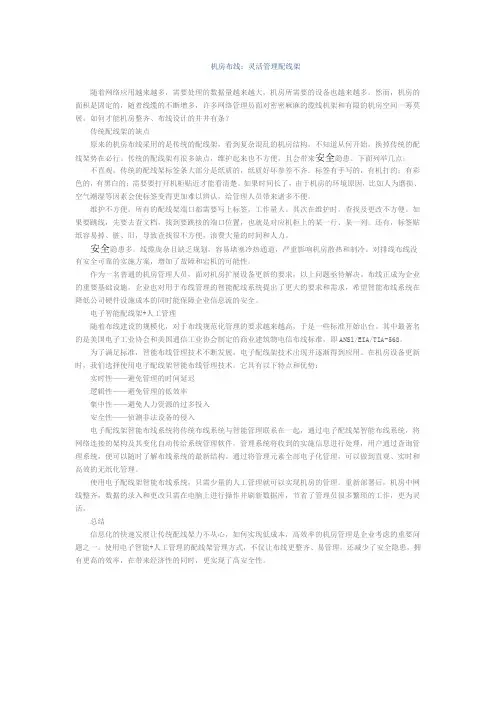

机房布线：灵活管理配线架随着网络应用越来越多，需要处理的数据量越来越大，机房所需要的设备也越来越多。
然而，机房的面积是固定的，随着线缆的不断增多，许多网络管理员面对密密麻麻的缆线机架和有限的机房空间一筹莫展，如何才能机房整齐、布线设计的井井有条？传统配线架的缺点原来的机房布线采用的是传统的配线架，看到复杂混乱的机房结构，不知道从何开始，换掉传统的配线架势在必行。
传统的配线架有很多缺点，维护起来也不方便，且会带来安全隐患。
下面列举几点：不直观。
传统的配线架标签条大部分是纸质的，纸质好坏参差不齐。
标签有手写的，有机打的；有彩色的，有黑白的；需要要打开机柜贴近才能看清楚。
如果时间长了，由于机房的环境原因，比如人为磨损、空气潮湿等因素会使标签变得更加难以辨认，给管理人员带来诸多不便。
维护不方便。
所有的配线架端口都需要写上标签，工作量大。
其次在维护时，查找及更改不方便。
如果要跳线，先要去查文档，找到要跳接的端口位置，也就是对应机柜上的某一行、某一列。
还有，标签贴纸容易掉、脏、旧，导致查找很不方便，浪费大量的时间和人力。
安全隐患多。
线缆庞杂且缺乏规划，容易堵塞冷热通道，严重影响机房散热和制冷。
对排线布线没有安全可靠的实施方案，增加了故障和宕机的可能性。
作为一名普通的机房管理人员，面对机房扩展设备更新的要求，以上问题亟待解决。
布线正成为企业的重要基础设施，企业也对用于布线管理的智能配线系统提出了更大的要求和需求，希望智能布线系统在降低公司硬件设施成本的同时能保障企业信息流的安全。
电子智能配线架+人工管理随着布线建设的规模化，对于布线规范化管理的要求越来越高，于是一些标准开始出台。
其中最著名的是美国电子工业协会和美国通信工业协会制定的商业建筑物电信布线标准，即ANSl/EIA/TIA-568。
为了满足标准，智能布线管理技术不断发展，电子配线架技术出现并逐渐得到应用。
在机房设备更新时，我们选择使用电子配线架智能布线管理技术。
机房上⾛线固线器布线随着近年来信息系统迅猛发展，对机房建设要求越来越严格。
机房⾼标准建设越来越受到各相关⾏业特别是信息⾏业的⾼度重视。
⾼标准的机房可保障机房内系统设备安全、可靠、稳定运⾏。
可⼤⼤降低系统故障率，减⼩维护⼯作量，创造更多经济效益。
如何对⾼标准机房中的核⼼综合配线部分进⾏规划与建设，⼀直是这个专业内最难解决的技术难题。
我们经过多年机房标准建设施⼯，在⾼标准准机房建设⽅⾯进⾏了⼤量的尝试⼯作，总结了⼤量的⾼标准机房建设经验。
在安普布线综合配线系统的基础上，开发出⼀系列相关配套产品，与安普综合配线系统完美结合起来，彻底解决困扰这个⾏业多年的综合配线系统规划难、安装施⼯效果不理想的难题。
在这篇⽂章⾥，我们为⼤家展⽰我们在四川⼀⾼标准机房的建设图⽚(安普综合配线部分)，并⽤⽂字简单向⼤家说明综合配线部分的安装过程。
同时也简单叙述这样设计和安装的优势劣势。
⼀、系统材料和设备说明1、此系统采⽤的安普六类布线系统。
配备了安普六类⾮屏蔽电缆、48⼝六类配线架、24⼝六类配线架、1U理线环。
2、采⽤作者设计的与安普配线系统配套的专利产品“叠压式线缆固定装置”(简称:固线器)。
3、采⽤上⾛线⽅式。
机房内安装开放试重载钢制上⾛线架，采⽤顶部吊装的⽅式安装。
4、采⽤⾼精度的800mm*800mm⾼散热设备集装架。
5、电源供电采⽤了交流和直流供电两套系统(因保密原因，此处略过)。
电源线路使⽤⾼质量阻燃多芯电缆。
⾼散热机架内使⽤⾼度为3U的专⽤⼆次交直流配电盒和⾼度为1U 的九组电源插接盒。
6、地线系统使⽤了⾼质量的阻燃和⾼质量的总分铜排。
7、其它线路(因保密原因，此处略过)⼆、图⽂说明1、总配线架采⽤上⾛线⽅式，所有到设备的六类线路在此处汇集到总配线架上。
在上⾛线架上我们预先规划到各个设备集装架的六类线路⾛线通路。
图中钢制⾛线架上安装的银⾊装置为专利产品固线器。
它可以将线路分层安装，每层线缆均有少量隔离空间，可以做到线缆布放基本⽆交叉。
机房综合布线工程-----铝合金固线器作者：纬诚-缪勇近几年，随着互联网、云计算和大数据产业的加速发展，我国数据中心产业也进入了大规模的规划建设阶段。
本文主要介绍，综合布线中铝合金固线器的介绍和选择！铝合金固线器与底座：图1固线器不仅能在网格桥架上使用，在铝合金、多孔U型钢走线架也可以使用!图2如图2所示：6#铝合金尺寸（长x宽）为105mm x40mm，适用于线径为5mm-6mm的线缆，一层能卡12根线缆（注：卡的实际层数为固线器数量减1，如5层线缆需要6片固线器）固线器的标准间隔为300-400mm，适用于宽度≥100mm的桥架。
举例：现有100根网线，桥架长度为30米，需要选用6号固线器。
不考虑途中下线，数量怎么算？解答：100/12=8余4（8层余4根），故一处需要卡9层线，需要10片固线器。
以间隔30CM来算，30米长度，共需要卡100处所以，供需底座100套，固线器1000片。
图3如图3所示：11#铝合金尺寸（长x宽）为105mm x40mm，适用于线径为7mm-9mm的线缆，一层能卡8根线缆（注：卡的实际层数为固线器数量减1，如5层线缆需要6片固线器）固线器的标准间隔为300-400mm，适用于宽度≥100mm的桥架。
算法和6#固线器一样，若层数过高可选用多排安放图4（7#固线器市面上并不多见，是16年纬诚开模的新产品，解决6#和11#固线器顾及不到的线缆问题，尺寸比之前两种固线器宽一点，宽100mm以上桥架适用。
）如图3所示：7#铝合金尺寸（长x宽）为115mm x40mm，适用于线径为6mm-7mm的线缆，一层能卡12根线缆（注：卡的实际层数为固线器数量减1，如5层线缆需要6片固线器）固线器的标准间隔为300-400mm，适用于宽度＞100mm的桥架。
算法和6#固线器一样，若层数过高可选用多排安放参考文献：2016纬诚桥架样本册中英文版。
机房布线的方法和内容
1、地板布线
这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。
2、吊顶布线
该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。
具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。
电源线槽和弱电线槽之间的距离应保持至少30厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。
A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。
电源的线径应根据电源插座的容量并留有一定的容量来选购。
B、弱电布线：弱电布线中主要包括同轴细缆、五、六类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，
并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。
C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。
在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。
