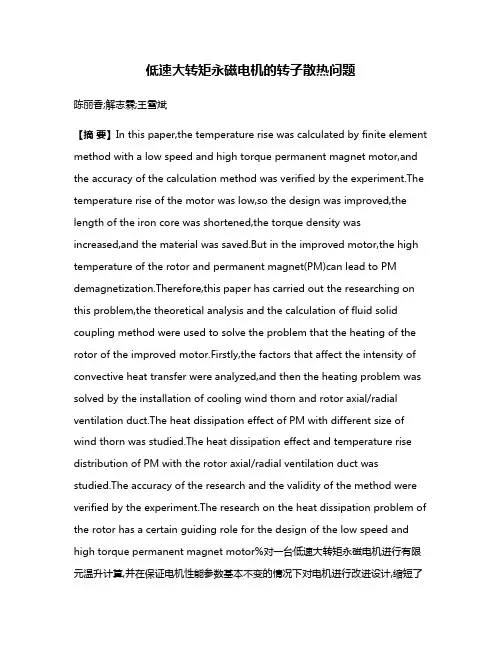

低速大转矩永磁电机的转子散热问题陈丽香;解志霖;王雪斌【摘要】In this paper,the temperature rise was calculated by finite element method with a low speed and high torque permanent magnet motor,and the accuracy of the calculation method was verified by the experiment.The temperature rise of the motor was low,so the design was improved,the length of the iron core was shortened,the torque density was increased,and the material was saved.But in the improved motor,the high temperature of the rotor and permanent magnet(PM)can lead to PM demagnetization.Therefore,this paper has carried out the researching on this problem,the theoretical analysis and the calculation of fluid solid coupling method were used to solve the problem that the heating of the rotor of the improved motor.Firstly,the factors that affect the intensity of convective heat transfer were analyzed,and then the heating problem was solved by the installation of cooling wind thorn and rotor axial/radial ventilation duct.The heat dissipation effect of PM with different size of wind thorn was studied.The heat dissipation effect and temperature rise distribution of PM with the rotor axial/radial ventilation duct was studied.The accuracy of the research and the validity of the method were verified by the experiment.The research on the heat dissipation problem of the rotor has a certain guiding role for the design of the low speed and high torque permanent magnet motor%对一台低速大转矩永磁电机进行有限元温升计算,并在保证电机性能参数基本不变的情况下对电机进行改进设计,缩短了铁心长度,提高了转矩密度,节省了材料.但改进后电机的转子和永磁体温度过高,易使永磁体退磁.结合fluent流固耦合计算方法,首先理论分析影响对流换热强弱的因素,然后研究加装散热风刺的不同尺寸对永磁体散热效果的影响规律,以及开设转子轴向、径向通风道对永磁体散热效果和温升分布的影响.最后进行样机试验,与理论分析结果进行对比,验证了所提转子散热方法的有效性及计算的准确性.该方法对低速大扭矩永磁电机的设计有借鉴意义.【期刊名称】《电工技术学报》【年(卷),期】2017(032)007【总页数】9页(P40-48)【关键词】低速大转矩;永磁电机;转子散热;流固耦合;风刺;通风道【作者】陈丽香;解志霖;王雪斌【作者单位】沈阳工业大学国家稀土永磁电机工程技术研究中心沈阳 110870;沈阳工业大学国家稀土永磁电机工程技术研究中心沈阳 110870;中航工业贵阳万江航空机电有限公司贵阳 550018【正文语种】中文【中图分类】TM315电机在传统水冷或者自然风冷的冷却方式下,定子产生的热量更容易被冷却介质带走,转子和永磁体由于处在电机内部,散热远比定子困难。
电机绕组温度场分析及优化研究电机是现代工业中不可或缺的重要设备之一,其核心部件之一就是绕组。
绕组既是电机的能源转换介质,也是决定电机性能的关键因素之一。
电机的功率、效率、寿命等等指标都与绕组的质量有着紧密的关系。
近年来,电机绕组的温度场分析及优化已成为电机行业研究的热点之一。
一、电机绕组的温度场分析方法在电机运行中,由于绕组内部的电磁感应发热和电阻发热作用下,绕组温度会逐渐升高。
由于各个部分的绕组结构不同,所以在绕组温度分布上也会存在差异。
因此,进行电机绕组温度场分析,有利于优化绕组结构,提高电机的功率密度和效率。
目前,电机绕组温度场分析的方法主要有以下三种:1. 数值模拟法数值模拟法是目前研究电机绕组温度场分布的常用方法。
其基本思想是建立电机绕组的数学模型,通过计算机模拟的方式分析电机在不同工况下的温度场分布情况。
具体来说,数值模拟法常用的软件包括ANSYS、FLUENT等。
2. 实验方法实验方法是通过实验手段,测量电机绕组在不同负载条件下的温度变化情况,并根据测量结果进行分析和优化。
常用的实验手段有红外线热像仪、热电偶、纤维光学传感器等。
3. 解析方法解析方法是建立基于物理原理的电机绕组温度场分布模型,在此基础上,通过解析计算得出温度场分布的解析解。
常用的解析方法包括有限元法、有限体积法、边界元法等。
二、电机绕组的温度场优化方法电机绕组的温度场分布是影响电机整体性能的重要因素之一,因此,研究绕组结构优化方法,是提高电机功率密度和效率的关键。
目前,有许多方法可以有效地优化电机绕组的温度场分布,其中最常用的包括以下几种。
1. 涂层技术涂层技术是在绕组表面喷涂一层专门的保护性材料,目的是提高绕组的热稳定性和导热性。
常用的涂层材料包括氧化铝、氮化硅、热沉淀镀层等。
2. 合理铺绕合理铺绕是指将绕组的导体线依据其规格和结构特点,按照一定的规律分布在绕组槽中。
通过优化绕组的排列方式、导体线的集中密度、绕组的长度等参数,可以使绕组温度场分布更加合理,提高其工作效率。

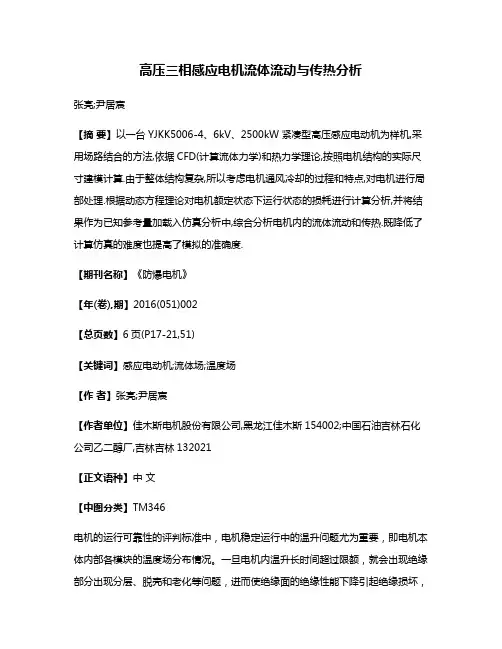

高压三相感应电机流体流动与传热分析张亮;尹居宸【摘要】以一台YJKK5006-4、6kV、2500kW紧凑型高压感应电动机为样机,采用场路结合的方法,依据CFD(计算流体力学)和热力学理论,按照电机结构的实际尺寸建模计算.由于整体结构复杂,所以考虑电机通风冷却的过程和特点,对电机进行局部处理.根据动态方程理论对电机额定状态下运行状态的损耗进行计算分析,并将结果作为已知参考量加载入仿真分析中,综合分析电机内的流体流动和传热.既降低了计算仿真的难度也提高了模拟的准确度.【期刊名称】《防爆电机》【年(卷),期】2016(051)002【总页数】6页(P17-21,51)【关键词】感应电动机;流体场;温度场【作者】张亮;尹居宸【作者单位】佳木斯电机股份有限公司,黑龙江佳木斯154002;中国石油吉林石化公司乙二醇厂,吉林吉林132021【正文语种】中文【中图分类】TM346电机的运行可靠性的评判标准中,电机稳定运行中的温升问题尤为重要,即电机本体内部各模块的温度场分布情况。
一旦电机内温升长时间超过限额,就会出现绝缘部分出现分层、脱壳和老化等问题,进而使绝缘面的绝缘性能下降引起绝缘损坏,引发电机内部的短路故障,大大降低了性能,最终损毁电机。
这些问题是电机领域内不允许出现的。
所以,准确地描述模拟分析电机的运行状态,通过数字化方式来指导电机设计具有重要的意义。
电机在运行时会产生损耗,而损耗都会转化为热量不断地向周围介质传递导致电机内部温度的升高。
所以准确计算电机内的损耗是分析温升的重要前提。
在电机起动的瞬态条件下,电机内损耗积累量很大而电机转速又相对较低,导致了此时电机内的温升很高,容易产生绝缘老化等安全故障。
因此准确的分析电机稳定运行过程中,损耗的变化是非常重要的。
对于紧凑型高压电机测取电机的温升时,若采用试验的方法会很难实现。
在电机运行实际过程中随着电机转速的变化转子中的漏磁通会增大,损耗也会上升,这会影响局部温升。
温度场数值模拟与分析一、引言温度场是工业制造、自然环境等领域中经常涉及到的现象,通过数值模拟和分析可以深入了解温度场的变化规律,并为后续的研究工作提供有效的参考。
本文将介绍温度场的数值模拟方法和分析技术,并结合实际案例进行分析和讨论。
二、数值模拟方法1.有限元方法有限元方法是数值模拟的一种常用方法,其核心思想是将复杂的物理问题抽象为有限个单元,通过单元之间的相对运动以及单元内部的运动来计算物理量的变化。
在温度场的数值模拟中,有限元方法可以通过建立合适的有限元模型、选择适当的数值方法和求解器来计算温度场的分布和变化规律。
2.计算流体力学方法计算流体力学方法是将物理问题建模为一系列守恒方程和运动方程的数学问题,通过求解这些方程来计算物理量的分布和变化。
在温度场的数值模拟中,计算流体力学方法可以通过建立流体系统的数值模型、指定流体系统的初始和边界条件以及选择适当的求解算法来计算温度场。
3.反向传播神经网络方法反向传播神经网络方法是在深度学习技术的支持下,将物理问题转化为神经网络的训练问题,通过优化网络的结构和参数,实现对物理问题的数值模拟。
在温度场的数值模拟中,反向传播神经网络方法可以通过建立网络模型、选择适当的损失函数和优化算法,来计算温度场的分布和变化规律。
三、分析技术1.可视化分析可视化分析是通过图表、图像和动画等可视化方式来展示温度场的分布和变化规律,通过可视化分析可以直观地了解温度场的变化情况,并且可以更好地理解温度场的复杂性。
2.数据挖掘分析数据挖掘分析是通过分析温度场数据中的模式和关联规则,来发现与温度场相关的重要信息和规律。
通过数据挖掘分析可以发现温度场的非线性规律、异常状态和趋势等信息,为后续的研究工作提供有效的参考。
3.时间序列分析时间序列分析是通过分析温度场数据的时间波动和趋势变化,来了解温度场的周期性和逐渐变化趋势。
通过时间序列分析可以发现温度场中的周期性波动规律和变化趋势,为后续的预测和控制工作提供有效的参考。

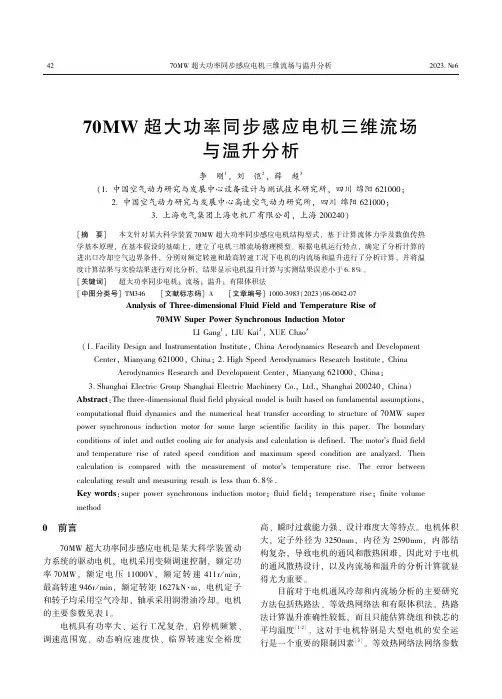

70MW超大功率同步感应电机三维流场与温升分析李㊀刚1,刘㊀恺2,薛㊀超3(1.中国空气动力研究与发展中心设备设计与测试技术研究所,四川绵阳621000;2.中国空气动力研究与发展中心高速空气动力研究所,四川绵阳621000;3.上海电气集团上海电机厂有限公司,上海200240)[摘㊀要]㊀本文针对某大科学装置70MW超大功率同步感应电机结构型式,基于计算流体力学及数值传热学基本原理,在基本假设的基础上,建立了电机三维流场物理模型㊂根据电机运行特点,确定了分析计算的进出口冷却空气边界条件,分别对额定转速和最高转速工况下电机的内流场和温升进行了分析计算,并将温度计算结果与实验结果进行对比分析,结果显示电机温升计算与实测结果误差小于6.8%㊂[关键词]㊀超大功率同步电机;流场;温升;有限体积法[中图分类号]TM346㊀㊀[文献标志码]A㊀㊀[文章编号]1000-3983(2023)06-0042-07Analysis of Three-dimensional Fluid Field and Temperature Rise of70MW Super Power Synchronous Induction MotorLI Gang1,LIU Kai2,XUE Chao3(1.Facility Design and Instrumentation Institute,China Aerodynamics Research and Development Center,Mianyang621000,China;2.High Speed Aerodynamics Research Institute,China Aerodynamics Research and Development Center,Mianyang621000,China;3.Shanghai Electric Group Shanghai Electric Machinery Co.,Ltd.,Shanghai200240,China) Abstract:The three-dimensional fluid field physical model is built based on fundamental assumptions, computational fluid dynamics and the numerical heat transfer according to structure of70MW super power synchronous induction motor for some large scientific facility in this paper.The boundary conditions of inlet and outlet cooling air for analysis and calculation is defined.The motor s fluid field and temperature rise of rated speed condition and maximum speed condition are analyzed.Then calculation is compared with the measurement of motor s temperature rise.The error between calculating result and measuring result is less than6.8%.Key words:super power synchronous induction motor;fluid field;temperature rise;finite volume method0㊀前言70MW超大功率同步感应电机是某大科学装置动力系统的驱动电机,电机采用变频调速控制,额定功率70MW,额定电压11000V,额定转速411r/min,最高转速946r/min,额定转矩1627kN㊃m,电机定子和转子均采用空气冷却,轴承采用润滑油冷却㊂电机的主要参数见表1㊂电机具有功率大㊁运行工况复杂㊁启停机频繁㊁调速范围宽㊁动态响应速度快㊁临界转速安全裕度高㊁瞬时过载能力强㊁设计难度大等特点㊂电机体积大,定子外径为3250mm,内径为2590mm,内部结构复杂,导致电机的通风和散热困难,因此对于电机的通风散热设计,以及内流场和温升的分析计算就显得尤为重要㊂目前对于电机通风冷却和内流场分析的主要研究方法包括热路法㊁等效热网络法和有限体积法㊂热路法计算温升准确性较低,而且只能估算绕组和铁芯的平均温度[1-2]㊂这对于电机特别是大型电机的安全运行是一个重要的限制因素[3]㊂等效热网络法网络参数的设置与计算的合理性和准确度将直接影响整体的计算精度,具有很强的局限性[4-6]㊂而有限体积法的边界适应性好,可以减少数值分析中的假设条件和经验公式的使用,不仅能够预测电机的温度分布,还可以计算电机的最高和最低温度[7-10]㊂表1㊀电机主要参数名称数值额定功率/MW70额定电压/V11000额定转速/(r/min)411最高转速/(r/min)946功率因数1绝缘等级F(温升按B级考核)防护等级IP44/IP23额定转矩/(kN㊃m)1627冷却方式IC86W噪音等级Y85dB目前利用有限体积法对异步电动机㊁汽轮发电机㊁永磁风力发电机㊁大型同步发电机的内流场和温升进行分析计算的文章较多[11-13]㊂而70MW超大功率同步电动机自身应用场景很少,因此针对70MW超大功率同步电动机的散热分析文献就更少㊂而且由于超大功率㊁超宽调速范围和超大转矩等特点,导致超大功率同步电机结构复杂,因此对超大功率同步电机的研究有助于提高此类电机的设计水平㊂此外,此电机噪声指标要求ɤ85dB,对通风冷却的要求更加苛刻㊂因此本文针对某大科学装置70MW超大功率同步感应电机,采用有限体积法对电机温度场及流体场进行数值计算,通过与实验数据进行对比分析,验证了计算方法的正确性和计算结果的准确性㊂1㊀数学模型电机冷却系统内的冷却介质以流体的形式流动,其流动特性遵循质量守恒定律㊁动量守恒定律及能量守恒定律㊂1.1㊀基本假设为了确定电机计算数学模型,根据电机技术参数和结构特点,对电机的数学模型作以下假设[14]: (1)根据初步估算,电机冷却介质的雷诺数Re>2300,因此采用湍流模型来计算电机内部的流体实际流动形态㊂(2)根据电机转子直径和电机最高转速,计算出电机转子磁极的最高线速度约为140m/s,因此电机冷却介质在电机转子附近速度最大,且流速接近转子最大线速度,因此可将电机内的冷却流体视为不可压缩流体㊂(3)电机在稳态运行时,冷却通道内流体的流动属于定常流动,其控制方程中不含时间项㊂(4)电机冷却器工作于大气压环境下,浮力和重力的影响可以忽略㊂(5)由于电机属于对称结构,因此对电机的复杂结构进行简化,以减小计算量㊂1.2㊀湍流控制方程根据假设,采用包含湍流方程的瞬时N-S方程㊁雷诺方程和时均连续方程建立整体的控制方程组,得到如下的湍流k-ε控制方程[15]:∂(ρk)∂t+∂(ρku i)∂x i=∂∂x jμ+μtσk()∂k∂xj[]+G k-ρε∂(ρε)∂t+∂(ρεu i)∂x i=∂∂x jμ+μtσε()∂ε∂xj[]+C1εεk G k-C2ερε2k ìîíïïïï(1)式中,k为流体湍流脉动动能;ε为能量耗散率;ρ为流体密度;G k为湍流产生率;μi为流体速度;t为时间;x i和x j为位置量;C1ε和C2ε为经验常数;μ为流体动力黏度;σk和σε分别是湍动能k和耗散率ε对应的Prandtl数;μt为湍动黏度,有μt=ρC u k2ε,其中C u为经验常数㊂2㊀计算模型2.1㊀电机风路电机为对称风路,冷却后的空气由电机进风口进入电机内部,分成两路,一路通过转子孔进入转子轴内部,经转子径向风道进入气隙,再进入定子径向风道,通过定子铁芯背部流出,进入冷却器,这是主风路;另一路空气直接进入气隙,在气隙中流动并与第一路空气汇合进入定子径向风道,最后流出铁芯,从电机出风口进入冷却器㊂电机风路如图1所示㊂2.2㊀电机损耗电机在额定转速负载工况(411r/min)的各部件总损耗为998.287kW,具体数值见表2㊂电机在最高转速(946r/min)工况下的各部件总损耗为1426.58kW,具体数值见表3㊂图1㊀电机风路图表2㊀电机额定转速(411r/min)工况各部件损耗损耗类型数值/kW定子铜耗-铁芯部分156.403定子铜耗-端部部分82.567转子铜耗-铁芯部分141.642转子铜耗-端部部分32.043定子齿部损耗115.352定子轭部损耗138.762转子磁极表面损耗25.075附加损耗199.269机械损耗107.174表3㊀电机最高转速(946r/min)工况各部件损耗损耗类型数值/kW定子铜耗-铁芯部分158.85定子铜耗-端部部分83.61转子铜耗-铁芯部分81.42转子铜耗-端部部分18.51定子齿部损耗77.31定子轭部损耗56.78转子磁极表面损耗16.53附加损耗365.78机械损耗567.792.3㊀边界条件模型空气进口边界条件设定为质量流量入口,出口边界条件设定为压力出口,参考压力为0Pa,进口质量流量通过下式确定:Q m=Pˑ(1-η)/(ηˑcˑΔT)(2)式中,Q m为质量流量;P为电机额定功率;η为电机效率(额定效率为98.84%);c为空气比热;ΔT为电机内风路冷却空气设计温升㊂空气物性参数按照空气进口温度40ħ,温升30K,物性参数在定性温度40+30/2=55ħ下获得,物性参数见表4㊂表4㊀进口空气物性参数物性参数数值密度/(kg/m3) 1.076动力黏度/(kg/(m㊃s)) 1.98ˑ10-5比热/(J/(kg㊃K))1007.7导热率/(W/(m㊃K)) 2.82ˑ10-2普朗特数Pr0.71通过计算,电机通风冷却所需的空气流量见表5㊂表5㊀进口空气物性参数转速/(r/min)流量/(kg/s)4113394676.72.4㊀网格剖分由于电机内部冷却空气的良好循环是确保电机满足温升考核标准的前提,因此应对冷却空气对应的流体域及电机定转子对应的固体域及其对流体域的热影响进行计算分析;由于该电机结构呈周向均布,所以简化为1/12电机模型,得到如图2所示的电机分析模型㊂图2㊀电机1/12简化模型进行网格剖分时,基于对转子某些微小通风结构的考虑,网格基本尺寸设置为0.005m,边界层网格层数设置为5,边界层网格增长率为1.3,最终生成网格数为4700万,生成用时7h㊂电机网格剖分情况如图3所示㊂图3㊀电机网格剖分图3㊀计算结果3.1㊀额定转速(411r/min)工况3.1.1㊀内流场计算结果图4所示为额定转速411r/min工况下电机通风阻力的计算收敛曲线㊂从图中可以看出,计算迭代至1300计算步后,电机通风阻力值已趋于不变,风阻为202.5Pa,计算亦已趋于收敛㊂电机内流场压力计算结果如图5所示㊂通过计算结果可以看出:电机进风口区域内气流静压近乎相等;靠近转子转轴附近的气流由于旋转作用静压有所增大;电机出风口区域的气流静压明显低于进风口区域,这是因为气流在电机内部流动由于黏性的存在而产生静压损失,气隙内部由于空气流通截面急剧减小,气流静压有所减小;由于气隙内气流存在轴向流动的同时还受到转子旋转气流的径向冲击,因此气隙内气流静压分布十分复杂㊂图4㊀电机内风路性能曲线图图5㊀电机内流场静压分布电机内流场流速计算结果如图6所示㊂图中可以清楚地看到气流从进风口进入电机的流动情况,空气进入气隙后,在气隙中的流速明显增大,且由于转子的高速旋转,使贴近转子表面的气流速度最大㊂图6㊀电机内流场流速分布3.1.2㊀温升计算结果电机额定转速工况下的温度场分布计算结果如图7所示㊂图7㊀额定转速工况下电机温度分布云图通过计算结果可以看出,按照环境温度40ħ计算,额定转速工况下,电机最高温升为78.8K,满足B 级绝缘(温升<80K)的要求㊂电机各部件具体温升见表6㊂表6㊀额定转速工况电机各部件温升计算结果主要部件平均温升/K 最高温升/K定子铁芯48.0766.2转子轴43.9577.3转子磁极56.6178.7机座24.7438.2定子绕组52.6368.5转子绕组61.7078.83.2㊀最高转速(946r /min )工况3.2.1㊀内流场计算结果电机最高转速工况下的计算结果与额定工况类似,因此这里只给出了电机径向截面流场压力云图(如图8所示)和电机径向截面空气流速云图(如图9所示)进行说明㊂图8㊀电机径向截面流场压力云图图9㊀电机径向截面空气流速云图通过与额定转速工况对比可以看出:电机在最高转速和额定转速工况下,内流场压力云图和空气流速云图分布相似,但是在最高转速工况下,电机内流场压力和流速均高于额定转速工况,这主要是由在最高转速工况下电机的冷却空气流量增加以及转子转速升高所导致㊂3.2.2㊀温升计算结果电机最高转速工况下的温度场计算结果如图10所示㊂图10㊀最高转速工况下电机温度分布云图通过计算结果可以看出,按照环境温度40ħ计算,最高转速工况下,电机最高温升为71.3K,满足B级绝缘(温升<80K)的要求㊂电机各部件具体温升见表7㊂表7㊀最高转速工况电机各部件温升计算结果主要部件平均温升/K最高温升/K定子铁芯5067.7转子轴2647.6转子磁极35.449.0机座25.546.8定子绕组56.671.3转子绕组37.949.04㊀实测结果由于电机只有定子绕组和机座便于测试,其中对定子绕组采用预埋热电阻,对机座采用手持式测温枪的方式进行温度测试㊂由于大科学装置实验条件限制,电机在实际运行时,只能在最高转速下才能达到额定负载功率,因此只对电机在最高转速工况下的定子绕组和机座最高温升的计算数据和实测数据进行了对比,对比结果见表8㊂表8㊀电机温升计算值与实测值对比结果主要部件环境温度/ħ实测最高温度/ħ实测最高温升/K计算最高温升/K 机座12.156.344.246.8定子绕组12.178.666.571.3通过对比结果可以看出:电机定子绕组和机座温升实测值略低于计算值,实测值与计算值间的误差<6.8%㊂同时对电机在运行时的噪声进行了测试,测试结果显示,电机的最大噪声出现在最高转速工况,实测值为84.9dB,满足设计要求㊂5㊀结论本文针对某大科学装置70MW超大功率同步感应电机的特点,建立了三维计算模型,采用有限体积法,使用STAR-CCM+仿真软件对额定转速和最高转速两种运行工况下的电机内流场和温升进行了仿真计算,并对最高转速运行工况下的温升进行了实测,所得结论如下:(1)电机的计算模型合理,边界条件正确,最高计算温升为78.8K,满足B级绝缘(温升<80K)的要求;(2)电机实测温升与计算温升结果一致性较好,温升实测值与计算值间的误差小于6.8%,实测温升小于计算温升,有利于电机长期稳定运行; (3)电机在满足散热要求的前提下,实测最大噪声为84.9dB,满足小于85dB的设计要求㊂[参考文献][1]㊀温嘉斌,刘艳翠,姜天一,等.中型高压电机内风扇流体分析与温升计算[J].电机与控制学报,2018,22(4):33-41.[2]㊀陈祖涛,余中军,付佳,等.航空永磁电机风冷-热管复合冷却技术研究[J].电机与控制学报,2022,26(4):18-27.[3]㊀魏永田,孟大伟,温嘉斌.电机内热交换[M].北京:机械工业出版社,1998.[4]㊀汪书苹,赵争鸣,冯垚径.YKK355-630系列高压三相异步电动机高效风扇的设计[J].清华大学学报(自然科学版),2009,49(1):9-12. [5]㊀周封,熊斌,李伟力,等.大型电机定子三维流体场计算及其对温度场分布的影响[J].中国电机工程学报,2005,24(25):128-132.[6]㊀吴胜男,郝大全,佟文明.基于等效热网络法和CFD法高速永磁同步电机热计算研究[J].电机与控制学报,2022,26(7):29-36.[7]㊀路义萍,洪光宇,汤璐,等.多风路大型空冷汽轮发电机三维流场计算[J].中国电机工程学报,2013,33(2):133-139.[8]㊀Streibl B,Neudorfer H.Investigating the air flowrate of self-ventilated traction motors by means ofComputational Fluid Dynamics[C]//InternationalSymposium on Power Electronics Electrical DrivesAutomation&Motion.IEEE,2010.[9]㊀丁树业,葛云中,徐殿国,等.1.5MW双馈风力发电机内流体场分析[J].中国电机工程学报,2012,21(32):93-98.[10]HUAI Y,MELNIK RV,THOGERSEN PB.Computational analysis of temperature risephenomena in electric induction motors[J].Applied Thermal Engineering,2003(23):779-785.[11]曹君慈,闫华,李栋,等.不同通风结构下高铁异步牵引电机温度场分析[J].电机与控制学报,2022,26(2):72-81.[12]李伟力,杨雪峰,顾德宝,等.多风路空冷汽轮发电机定子内流体流动与传热耦合计算与分析[J].电工技术学报,2009,24(12):24-31. [13]丁树业,李伟力,靳慧勇,等.发电机内部冷却气流状态对定子温度场的影响[J].中国电机工程学报,2006(3):131-135.[14]安蔚瑾,许红静,郭伟,等.水轮发电机定子三维温度场数值模拟[J].天津大学学报,2008,8(41):967-971.[15]王福军.计算流体力学分析[M].北京:清华大学出版社,2004.[收稿日期]2023-01-17[作者简介]李刚(1981-),2007年毕业于中国人民解放军军械工程学院,硕士研究生,现从事电气传动专业,高级工程师㊂。

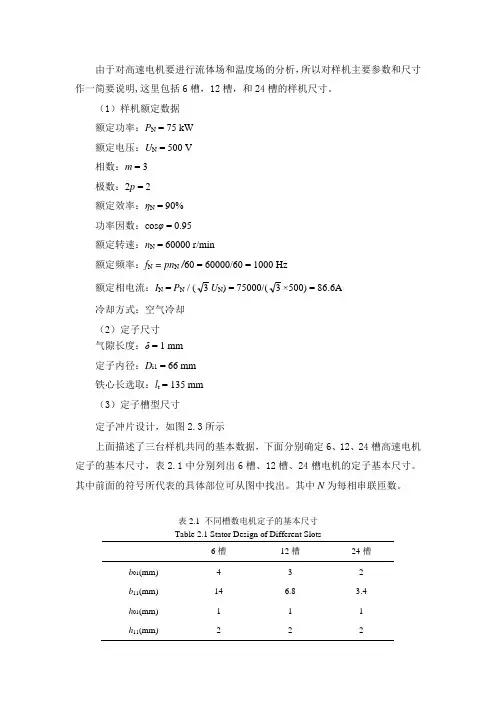

由于对高速电机要进行流体场和温度场的分析,所以对样机主要参数和尺寸作一简要说明,这里包括6槽,12槽,和24槽的样机尺寸。
(1)样机额定数据额定功率:P N = 75 kW额定电压:U N = 500 V相数:m = 3极数:2p = 2额定效率:ηN = 90%功率因数:cosφ = 0.95额定转速:n N = 60000 r/min额定频率:f N = pn N /60 = 60000/60 = 1000 Hz额定相电流:I N = P N / (3U N) = 75000/(3×500) = 86.6A冷却方式:空气冷却(2)定子尺寸气隙长度:δ = 1 mm定子内径:D i1= 66 mm铁心长选取:l t = 135 mm(3)定子槽型尺寸定子冲片设计,如图2.3所示上面描述了三台样机共同的基本数据,下面分别确定6、12、24槽高速电机定子的基本尺寸,表2.1中分别列出6槽、12槽、24槽电机的定子基本尺寸。
其中前面的符号所代表的具体部位可从图中找出。
其中N为每相串联匝数。
表2.1 不同槽数电机定子的基本尺寸Table 2.1 Stator Design of Different Slots6槽12槽24槽b01(mm) 4 3 2b11(mm) 14 6.8 3.4h01(mm) 1 1 1h11(mm) 2 2 2基于FLUENT 的高速永磁电机流体场分析与风摩耗计算2.5.1 CFD 简介计算流体动力学(Computational Fluid Dynamics ,简称CFD )是通过计算机数值计算和图像显示,对包含有流体流动和热传导等相关物理现象的系统所做的分析。
CFD 的基本思想是把真实世界时间域和空间域上连续的物理量,用一系列离散的有限的点上的变量值得集合模拟,通过一定的原则和方式建立起关于R 1(mm) 109 90 90 R 2(mm) 4 3 2 b t1(mm) 22.6 16.2 8.1 h j1(mm) 26 26 26 D i1(mm) 66 66 66 D i2(mm) 270 270 270 S i1(mm 2) - 198 99 S i2(mm 2)2160899449i2S 图2.3定子槽尺寸图Fig.2.3 Dimension of Stator Slot这些离散点上场变量之间关系得代数方程组,通过求解代数方程组,得到场变量的近似解[44]。
流体是CFD的研究对象,流体基本性质和流动状态决定着CFD计算模型及计算方法的选择。
为了对模型进行CFD计算,可以使用商用软件来完成。
其基本的计算流程为FLUENT流固耦合传热等问题的解决。
实质上讲,FLUENT软件只是一个求解器,它可以导入网格模型、提供计算的物理模型、施加边界条件和材料属性、求解和后处理。
而前处理软件可以有多样化的选择,使用最广泛的是GAMBIT软件,它可以进行实际物理模型的两维和三维的建模,可以采用结构化和非结构化网格对复杂的求解区域进行网格划分,提供给FLUENT进行CFD分析。
2.5.2 模型的建立实验样机由于电机体积小,单位体积的损耗大,需要对电机定转子进行较好散热。
样机采用轴向强迫风冷,用外接轴流式风机对电机进行冷却。
这样,就需要分析了解电机内部的气流场的情况,并对转子表面风摩耗进行分析计算。
对高速电机的建模和网格划分是利用GAMBIT 软件进行的,此软件操作采用了GUI方式,可以大大缩短用户熟悉软件的时间,更易于用户上手。
建模的步骤分输入点的坐标,连线,围面和构造体。
点的坐标可以通过读取相应二维模型的AUTOCAD 文件来获取。
把构造模型的各点用线连接起来,构造出模型的二维几何结构。
根据实际样机的结构将各独立的几何面划分出来。
建好各面之后将各面沿Z方向拉伸,长度与电机定子轴向长度相同,这样一个三维的样机模型就建立起来了。
若要对这个模型进行流体场分析就需要对其进行网格划分,网格划分是按照各个体的顺序进行的,原则是流体场变化大的地方比如气隙就要细剖,流体场变化小的可以粗剖,保证网格数量适中。
由于样机是轴对称结构所以在建模的时候只需要建模型的六分之一、十二分之一和二十四分之一就可以了,这样做既可以减少网格数量和降低模型复杂度而且可以提高计算的精度。
网格划分之后就是定义各边界条件,模型中各内风道的入口处施加速度入口边界条件,出口施加压力出口边界条件,对称面施加周期性边界条件,应该特别指出的是转子表面应先取一个较特别的名字,以避免和其他面混淆。
然后定义好流体和固体所在的体就可以了,将两种类型的体区分开来,取上不同的名字。
三维模型图在下面的章节中会介绍到,这里就不加以展示了。
2.5.3 模型的求解对流体场的求解是利用FLUENT软件进行的,该软件只负责模型的求解和后处理,所以要把在GAMBIT中的网格文件导入到FLUENT中。
在计算之前应先检查网格是否符合要求,如果网格不符合要求,就要回到GAMBIT中重新划分网格,直到网格文件通过检查。
下一步是改变单位制,将原来以m为单位的模型改为以mm为单位的模型,缩小1000倍。
再接下来就是选择计算模型,如果进行温度场的求解就要选中能量求解项,如果电机通风道内的空气流态时湍流的就要选择相应湍流求解模型。
接下来是定义各材料属性,如果软件的属性库中没有相应的材料就要自定义材料属性,保存到数据库中。
然后加载边界条件,对于流体定义材料为air,对于固体定义相应得材料属性,如果只分析流体场,固体材料属性不需要定义,然后对于速度入口的边界条件给定速度,出口边界条件给定0相对压力,即与大气压相同。
然后就可以初始化计算模型进行迭代求解了,迭代求解的循环次数要根据计算结果收敛情况来定,运算直到计算达到要求的精度为止。
2.5.4 后处理通过FLUENT中display选项可以观察通风道的空气流动速度以及流体流态,还可以观测通风道内压力分布情况。
2.6 通风计算仿真结果分析通过流体场的分析,当转子转速从10000r/min变化到60000r/min时电机通风道内的流体场情况如下图所示,从图中可以看出随着转速的增大,气隙内的风速逐渐增大,从22.2m/s增大至71.6m/s,而且转子转速对气隙流体流速影响越来越大。
由于气隙内不同气流层间会产生速度差,这样不同气流层间就会产生较大的相对摩擦,摩擦引起较大风摩耗。
电机转子表面速度和气隙的表面情况会对风摩耗产生较大影响。
通过对流体场的分析,可以得到不同工况下风摩耗的大小,比如转子速度、转子表面粗糙度、通风道的结构等等。
图2.8要说明的是转子转速对风摩耗的影响,当转子转速从24000r/min增加到60000r/min时,电机风摩耗从186W增加到了792W,而且从图中可以看出损耗增加的速度大于转子转速增加的速度,对于两者之间具体存在什么关系,可以通过数学上的数据拟合来实现,通过数据拟合,发现风摩耗的大小大约和转子转速的1.84次幂成正比,几乎和转子转速的平方成正比,从这个结果可以看出,为什么在高速电机中风摩耗所占的比重如此大,要作为重点考虑,而在普通工频电机中,转子表面风摩耗几乎可忽略的原因了。
由于轴向通风的存在是为了冷却电机的定转子,而它同样会增加风摩耗,图2.9展示了电机转速在60000r/min 时轴向通风风速对风摩耗的影响,从图上可以看出,轴向风速基本与风摩耗呈线性关系。
虽然轴向通风增加了风摩耗,但它是必须存在的,因为它可以冷却电机定转子,冷却空气的冷却能力取决于流向通风道的通风量。
看上去电机内的冷却流的冷却能力和风摩耗时相互矛盾的,但是可以通过增大通风道截面积从而减小轴向风速的方法来解决这一矛盾,这样既保证了电机的冷却也减小了电机的风摩耗。
计算结果 拟合结果时间/s损耗/W0.0030 0.0020.0010 25 5075 100150前面已经介绍了24槽电机在60000r/min 运行时的风摩耗是792W 。
图2.10为同样功率同样转子结构,不同定子结构的六槽高速电机的流体场仿真结果,它与24槽电机最大的不同就在于它不存在内通风道,只有气隙和外风道参与冷却电机。
通过计算分析,6槽电机的风摩耗为878W 。
比24槽电机的风摩耗大,这一结果显示内风道不但能减少风摩耗,而且可以增强冷却效果。
所以在高速电机的设计中内风道的存在是必要的,具体原因已在2.4节作了说明。
第三章 高速电机温度场分析与通风计算3.1 有关传热的基本概念电机是一种结构非常复杂的不均匀发热体,其内部热量流动和传递的过程很复杂,这些都影响着电机的发热计算。
但是电机产生各种损耗都以热量的形式从热源内部传导到热源的表面,再通过对流和辐射散发到周围空间去。
因此需要讨论传热的三种方式:传导、对流和辐射。
在进行温度分析时,需要给出每一实体的材料属性包括热传导率、比热容、对流散热系数、辐射系数、生热率等[45]。
3.1.1 热传导当电机的内部存在温度差时,热量将从较高温度的部分传导较低温度的部分。
这种热量传递的方式叫做热传导。
如上图所示,图中左右两个表面分别代表高温侧和低温侧,且分别维持均匀的温度,分别为T hot 和T cold ,且存在一定的温差(T hot >T cold ),热量从左侧传导到右侧。
且满足下列关系:其中Q 为t 时间内的总热量,k 为热导率,A 为平面面积,d 为两平面间距离。
这就是导热的基本定律,傅立叶定律。
3.1.2 热对流对流仅在流体之间发生,它是指温度不同的各部分流体之间发生相对运动所引起的热量传递方式。
高温物体表面常常发生对流现象,这是因为高温物体表面的空气因为受热而膨胀,密度减小而向上流动,与此同时,密度较大的冷空气下降代替原来受热空气的位置,产生对流。
对于空气来说,如果空气的流态为层流()dT T kA t Q cold hot -=时,热量的传递主要依靠热传导作用,由于空气的热导率较小,所以层流时散热效果不是很好。
当流体层产生湍流时,这时热量的传递主要依靠对流作用,由于对流散热的热阻较小,因此此时散热能力明显提高。
当计算由对流作用带走热量时,采用牛顿散热定律:这里q 表示热流密度,即单位时间通过单位等温面的热量。
α 表示对流散热系数,即当表面与周围介质的温差为1℃时,单位时间内通过单位面积表面的热量。
1θ 和 2θ分别表示壁面温度和流体温度。
3.1.3 热辐射热辐射是通过电磁波的方式将能量传递给其他物体的过程。
辐射不需要直接接触,也不需要任何中间介质,即可在真空中传播。
同一物体,温度不同时的热辐射能力不一样,温度相同的不同物体热辐射能力也不相同。
在同一温度下黑体的辐射能力最强。
黑体在单位时间内发出的热量由Stefan-Boltzmann 定律表示:这里T 表示黑体的热力学温度,S 表示产生辐射的表面积,σ表示黑体辐射常数。
