电工常用仪表使用方法（一）万用表万用表是一种多用途、多量程测量仪表。
它一般以测量电流、电压和电阻为主，有的还可以测量电感、电容以及晶体三极管等，它是电工必备的常用测量仪表。
1.测量电压的方法（1）测量交流电压。
将转换开关转到“V”符号，测量交流电压时不分正负极；所需量程由被测量电压的低来确定。
如果被测量电压的数值不知道，可选用最高测量范围5 V,指针若偏转很小，再逐级调低到合适的测量范围。
（2 ）测量直流电压。
将转换开关转到“A”符号.测量直流电压时正负极不能搞错，" + "插的表棒接至被测电压的正极，“一”插的表棒接至被测电压的负极，不能接反，否则指针会因逆向偏转而被打弯。
2.测量直流电流的方法将转换开关转到“ mA、A”符号的适当量程位置上，然后按电流从正到负的方向.将万用表串联到被测电路中。
3.测量电阻的方法将转换开关转到欧姆档位置上，先将两根表棒短接，调整调零旋钮，使表针在电阻刻度“0”上，然后用表棒测量电阻。
面板上Xl、X10、X1、Xlk、10k的符号表示倍率，从表头的读数乘以倍率数，即为所测电阻的电阻值。
（二）兆欧表兆欧表又叫摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧。
1.兆欧表的选用测量额定电压在5 ▼以下的设备或线路的绝缘电阻时可选用5 V或1 0 V兆欧表，测量低电压电器设备绝缘电阻时，可选用2 5 0 V兆欧表。
2.兆欧表的接线和测量方法兆欧表有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E）和“线路”（L），另一个较小的接线柱上分别标有“屏蔽”或“保护环"（G）。
（1 ）测量照明或电力线路对地绝缘电阻。
将摇表接线柱的（E）可靠地接地，（L）接到被测线路上。
线路接好后，可按顺时针方向摇动摇表的发电机摇把，转速由慢变快，一般约1 min后发电机转速稳定时，表针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。
（2）测量电机的绝缘电阻。

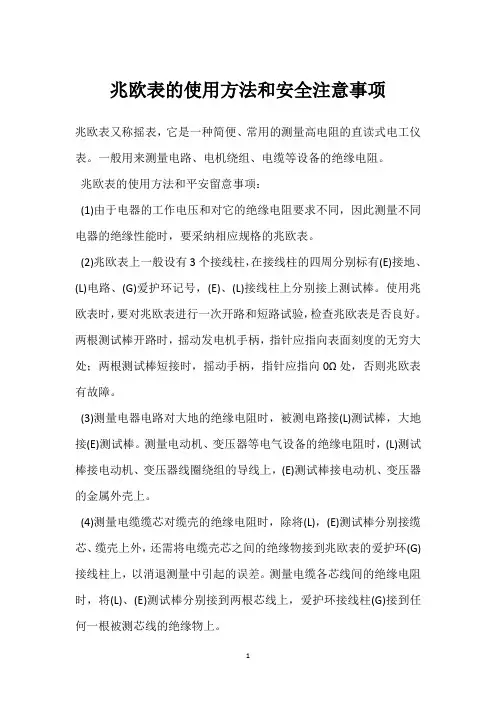

兆欧表的使用方法和安全注意事项
兆欧表又称摇表，它是一种简便、常用的测量高电阻的直读式电工仪表。
一般用来测量电路、电机绕组、电缆等设备的绝缘电阻。
兆欧表的使用方法和平安留意事项：
(1)由于电器的工作电压和对它的绝缘电阻要求不同，因此测量不同电器的绝缘性能时，要采纳相应规格的兆欧表。
(2)兆欧表上一般设有3个接线柱，在接线柱的四周分别标有(E)接地、(L)电路、(G)爱护环记号，(E)、(L)接线柱上分别接上测试棒。
使用兆欧表时，要对兆欧表进行一次开路和短路试验，检查兆欧表是否良好。
两根测试棒开路时，摇动发电机手柄，指针应指向表面刻度的无穷大处；两根测试棒短接时，摇动手柄，指针应指向0Ω处，否则兆欧表有故障。
(3)测量电器电路对大地的绝缘电阻时，被测电路接(L)测试棒，大地接(E)测试棒。
测量电动机、变压器等电气设备的绝缘电阻时，(L)测试棒接电动机、变压器线圈绕组的导线上，(E)测试棒接电动机、变压器的金属外壳上。
(4)测量电缆缆芯对缆壳的绝缘电阻时，除将(L)，(E)测试棒分别接缆芯、缆壳上外，还需将电缆壳芯之间的绝缘物接到兆欧表的爱护环(G)接线柱上，以消退测量中引起的误差。
测量电缆各芯线间的绝缘电阻时，将(L)、(E)测试棒分别接到两根芯线上，爱护环接线柱(G)接到任何一根被测芯线的绝缘物上。
(5)使用兆欧表测量电气设备的绝缘电阻时，要先切断电气设备的电源，以保障设备及人身平安。
(6)转动兆欧表的手柄，要保持肯定转速，要求每分钟转动120转，最少不低于90转，最多不超过150转。
(7)测量电器的绝缘电阻时，若兆欧表的指针已指向0Ω，这时就不能再连续摇动手柄，以免损坏表内线圈。

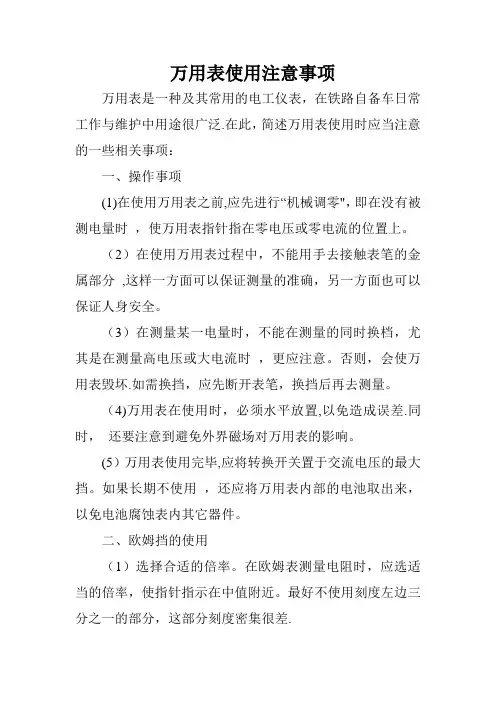

万用表使用注意事项万用表是一种及其常用的电工仪表，在铁路自备车日常工作与维护中用途很广泛.在此，简述万用表使用时应当注意的一些相关事项：一、操作事项(1)在使用万用表之前,应先进行“机械调零"，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
（2）在使用万用表过程中，不能用手去接触表笔的金属部分,这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
否则，会使万用表毁坏.如需换挡，应先断开表笔，换挡后再去测量。
（4)万用表在使用时，必须水平放置,以免造成误差.同时，还要注意到避免外界磁场对万用表的影响。
(5）万用表使用完毕,应将转换开关置于交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
二、欧姆挡的使用（1）选择合适的倍率。
在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。
最好不使用刻度左边三分之一的部分，这部分刻度密集很差.(2）使用前要调零。
(3）不能带电测量.(4）被测电阻不能有并联支路。
（5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。
（6)用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的.这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中,一般倍率越小，测出的阻值越小。
三、万用表测直流（1）进行机械调零。
（2）选择合适的量程档位.（3）使用万用表电流挡测量电流时,应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同.测量时，应断开被测支路,将万用表红、黑表笔串接在被断开的两点之间。
特别应注意电流表不能并联接在被子测电路中，这样做是很危险的，极易使万表烧毁。
（4）注意被测电量极性。
（5）正确使用刻度和读数。
(6）当选取用直流电流的2.5A挡时，万用表红表笔应插在2。

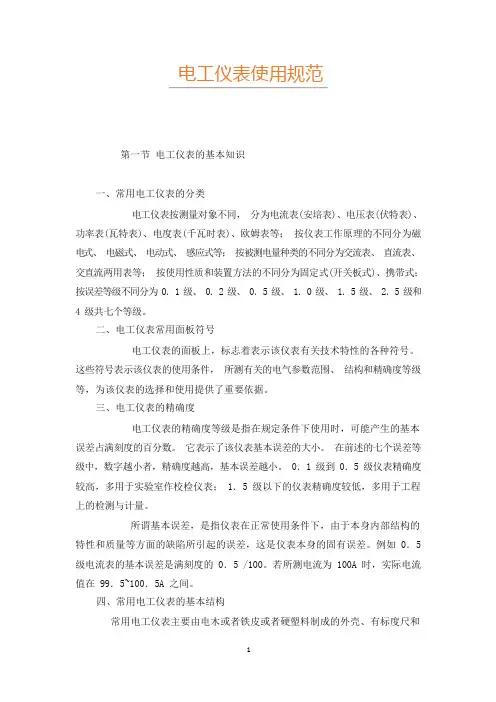

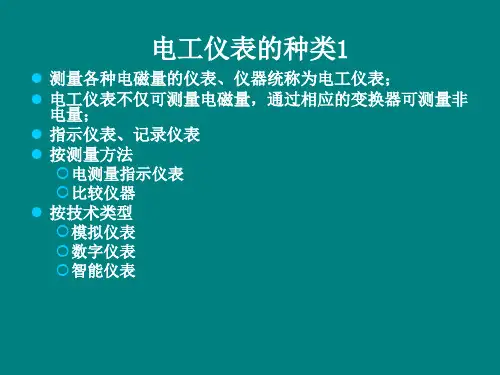

电工仪表使用规范第一节电工仪表的基本知识一、常用电工仪表的分类电工仪表按测量对象不同，分为电流表(安培表)、电压表(伏特表)、功率表(瓦特表)、电度表(千瓦时表)、欧姆表等；按仪表工作原理的不同分为磁电式、电磁式、电动式、感应式等；按被测电量种类的不同分为交流表、直流表、交直流两用表等；按使用性质和装置方法的不同分为固定式(开关板式)、携带式；按误差等级不同分为 0．1 级、 0．2 级、 0．5 级、 1．0 级、 1．5 级、 2．5 级和4 级共七个等级。
二、电工仪表常用面板符号电工仪表的面板上，标志着表示该仪表有关技术特性的各种符号。
这些符号表示该仪表的使用条件，所测有关的电气参数范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。
三、电工仪表的精确度电工仪表的精确度等级是指在规定条件下使用时，可能产生的基本误差占满刻度的百分数。
它表示了该仪表基本误差的大小。
在前述的七个误差等级中，数字越小者，精确度越高，基本误差越小。
0．1 级到 0．5 级仪表精确度较高，多用于实验室作校检仪表； 1．5 级以下的仪表精确度较低，多用于工程上的检测与计量。
所谓基本误差，是指仪表在正常使用条件下，由于本身内部结构的特性和质量等方面的缺陷所引起的误差，这是仪表本身的固有误差。
例如 0．5 级电流表的基本误差是满刻度的 0．5 /100。
若所测电流为 100A 时，实际电流值在 99．5~100．5A 之间。
四、常用电工仪表的基本结构常用电工仪表主要由电木或者铁皮或者硬塑料制成的外壳、有标度尺和有关符号的面板、测量路线(简单仪表无)、表头电磁系统、指针、阻尼器、转轴、轴承、游丝、零位调整器等组成。
五、电工仪表的保养1.严格按说明书要求，在温度、湿度、粉尘、振动、电磁场等条件允许范围保存和使用。
2.经过长期存放的仪表，应定期通电检查和驱除潮气。
3.经过长期使用的仪表，应按电气计量要求，进行必要的检验和校正4.不患上随意拆卸,调试仪表，否则将影响其灵敏度与准确性。
常用电工工具和电工仪表的使用1、电工仪表一、电工仪表类型常用直读式电工仪表：磁电式、电磁式和电动式。
（整流、电子、感应等）。
组成：①.产生转动转矩部分；②.产生阻转矩部分；③.阻尼器。
原理：转动转矩与测量电量（电流）成正比（电流的电磁作用）；阻转矩与指针偏转角度成正比（弹簧弹性）；阻尼器只有在指针转动过程才起作用，其作用是使指针迅速稳定，避免振荡，缩短测量时间。
1）磁电式仪表磁电式仪表没工作（没有电）时也有磁场。
螺旋弹簧作用：①.引入电流；②.产生阻转矩。
阻尼器：铝框（原理与异步机鼠笼转子相似）。
特点：刻度均匀、灵敏度和准确度高、阻尼器消耗能量少，受外界磁场干扰小；但只能测量直流、价格较高、易过载。
2）电磁式仪表；原理：固定（定子）与可动（转子）铁片被线圈流过电流磁化，产生推斥力。
螺旋弹簧：只产生阻转矩（不承受电流）。
阻尼器：空气阻尼器。
特点：可测交、直流，通过电流大，构造简单，价格低；但刻度不均，易受外界磁场影响，精度低。
3）电动式仪表。
原理：固定线圈产生磁场，可动线圈流过电流受到电动力作用。
螺旋弹簧作用：①.引入电流；②.产生阻转矩。
（空气阻尼器）。
特点：可测直、交流（测功率、功功率因数），无铁心准确度高；但受外磁场影响大，过载能力小。
二、电流和电压的测量1）电流的测量接线：串联在电路中。
扩程：磁电式采用并联低阻值的分流器（∵是直流、且允许通过电流小）；电磁式则采用电流互感器（∵是交流，表头和分流器中流过的电流并不能严格与它们的电阻值成比例关系——有电感因素，因此并联分流器测量不准确）。
2）电压的测量接线：与被测电路并联。
伏特计的电阻值要求很大（越大、对被测电路影响越小）。
由于表头电阻值通常不大。
因此必须串联高阻值的倍压器限制电流。
扩程：不论是磁电式还是电磁式都可通过串联高阻值的倍压器进行扩程。
测量交流电的电磁式仪表利用电压互感器扩程也应串联倍压器限流。
三、功率的测量1）单相交流和直流功率的测量接线应注意极性，若有一个极性接反，指针受力变反，不能读出功率的数值。
本文介绍几种电工常用的仪表使用方法及注意事项，主要有万用表、欧姆表、电压表、电流表、电阻测量仪等的简单介绍。
一、万用表的使用方法万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之一。
1、万用表的基本结构及外形万用表主要由指示部分、测量电路和转换装置三部分组成。
指示部分通常为磁电式微安表，俗称表头；测量部分是把被测的电量转换为适合表头要求的微小直流电流，通常包括分流电路、分压电路和整流电路；不同种类电量的测量及量程的选择是通过转换装置来实现的。
500型万用表↓2、万用表的使用方法（1）端钮（或插孔）选择要正确红色表笔连接线要接到红色端钮上（或标有“+”号插孔内），黑色表笔的连接线应接到黑色端钮上（或接到标有“—”号插孔内），有的万用表备有交直流2500 伏的测量端钮，使用时黑色测试棒仍接黑色端钮（或“—”的插孔内），而红色测试棒接到2500伏的端钮上（或插孔内）。
（2）转换开关位置的选择要正确根据测量对象将转换开关转到需要的位置上。
如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。
有的万用表面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。
使用时应先选择测量种类，然后选择测量量程。
（3）量程选择要合适根据被测量的大致范围，将转换开关转至该种类的适当量程上。
测量电压或电流时，最好使指针在量程的二分之一到三分之二的范围内，读数较为准确。
（4）正确进行读数在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。
因此测量时，在对应的标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。
（5）欧姆档的正确使用①选择合适的倍率档：测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间，读数越准确，越向左，刻度线越挤，读数的准确度越差。
②调零：测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。
每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证测量准确性。
如果指针不能调到零位，说明电池电压不足需要更换。
③不能带电测量电阻：测量电阻时万用表是由干电池供电的，被测电阻决不能带电，以免损坏表头。
在使用欧姆档间隙中，不要让两根测试棒短接，以免浪费电池。
（6）注意操作安全①在使用万用表时要注意，手不可触及测试棒的金属部分，以保证安全和测量的准确度。
②在测量较高电压或较大电流时，不能带电转动转换开关，否则有可能使开关烧坏。
③万用表用完后最好将转换开关转到交流电压最高量程档，此档对万用表最安全，以防下次测量时疏忽而损坏万用表。
④当测试棒接触被测线路前应再作一次全面的检查，看一看各部分位置是否有误。
二、兆欧表的使用方法欧兆表俗称摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧（MΩ），故称兆欧表。
兆欧表的种类有很多，但其作用大致相同。
手摇式兆欧表↓电子式兆欧表↓1、兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。
所以测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V兆欧表；测量额定电压在500V以上的设备或线路的绝缘电阻时，应选用1000~2500V兆欧表；测量绝缘子时，应选用2500~5000V兆欧表。
一般情况下，测量低压电气设备绝缘电阻时可选用0~200MΩ量程的兆欧表。
2、绝缘电阻的测量方法兆欧表有三个接线柱，上端两个较大的接线柱上分别标有“接地”（E）和“线路”（L），在下方较小的一个接线柱上标有“保护环”（或“屏蔽”）（G）。
（1）线路对地的绝缘电阻将兆欧表的“接地”接线柱（即E接线柱）可靠地接地（一般接到某一接地体上），将“线路”接线柱（即L接线柱）接到被测线路上，如下图所示。
连接好后，顺时针摇动兆欧表，转速逐渐加快，保持在约120转/分后匀速摇动，当转速稳定，表的指针也稳定后，指针所指示的数值即为被测物的绝缘电阻值。
实际使用中，E、L两个接线柱也可以任意连接，即E可以与接被测物相连接，L可以与接地体连接（即接地），但G接线柱决不能接错。
（a）测量线路的绝缘电阻（b）测量电动机绝缘电阻（c）测量电缆绝缘电阻（2）测量电动机的绝缘电阻将兆欧表E接线柱接机壳（即接地），L接线柱接到电动机某一相的绕组上，如上图所示，测出的绝缘电阻值就是某一相的对地绝缘电阻值。
（3）测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时，将接线柱E与电缆外壳相连接，接线柱L与线芯连接，同时将接线柱G与电缆壳、芯之间的绝缘层相连接，如上图c所示。
3、使用注意（1）使用前应作开路和短路试验。
使L、E两接线柱处在断开状态，摇动兆欧表，指针应指向“∞”；将L和E两个接线柱短接，慢慢地转动，指针应指向在“0”处。
这两项都满足要求，说明兆欧表是好的。
（2）测量电气设备的绝缘电阻时，必须先切断电源，然后将设备进行放电，以保证人身安全和测量准确。
（3）兆欧表测量时应放在水平位置，并用力按住兆欧表，防止在摇动中晃动，摇动的转速为120转/分钟。
（4）引接线应采用多股软线，且要有良好的绝缘性能，两根引线切忌绞在一起，以免造成测量数据的不准确。
（5）测量完后应立即对被测物放电，在摇表的摇把未停止转动和被测物未放电前，不可用手去触及被测物的测量部分或拆除导线，以防触电。
三、电流表电流表串接在被测量的电路中，测量其电流值。
按所测电流性质可分为直流电流表、交流电流表和交直两用电流表。
就其测量范围又有微安表、毫安表和安培表之分。
按动作原理分为磁电式、电磁式和电动式等。
便携式钳型电流表↓1、电流表的选择测量直流电流时，较为普遍的是选用磁电式仪表，也可使用电磁式或电动式仪表。
测量交流电流时，较多使用的是电磁式仪表，也可使用电动式仪表。
对测量准确度要求高、灵敏度高的场合应采用磁电式仪表；对测量精度要求不严格、被测量较大的场合常选择价格低、过载能力强的电磁式仪表。
电流表的量程选择应根据被测电流大小来决定，应使被测电流值处于电流表的量程之内。
在不明确被测电流大小的情况时，应先使用较大量程的电流表试测，以免因过载而损坏仪表。
2、使用方法及注意事项（1）一定要将电流表串接在被测电路中。
（2）测量直流电流时，电流表接线端的“+”、“—”极性不可接错，否则可能损坏仪表。
磁电式电流表一般只用于测量直流电流。
（3）应根据被测电流大小选择合适的量程。
对于有两个量程的电流表，它具有三个接线端，使用时要看清接线端量程标记，将公共接线端和一个量程接线端串接在被测电路中。
（4）选择合适的准确度以满足被测量的需要。
电流表具有内阻，内阻越小，测量的结果越接近实际值。
为了提高测量的准确度，应尽量采用内阻较小的电流表。
（5）在测量数值较大的交流电流时，常借助于电流互感器来扩大交流电流表的量程。
电流互感器次级线圈的额定电流一般设计为5安培，与其配套使用的交流电流表量程也应为5安培。
电流表指示值乘以电流互感器的变流比，为所测实际电流的数值。
使用电流互感器应让互感器的次级线圈和铁心可靠地接地，次级线圈一端不得加装熔断器，严禁使用时开路。
四、电压表电压表并联在被测电路中，用来测量被测电路的电压值。
按所测电压的性质分为直流电压表、交流电压表和交直两用电压表。
就其测量范围又有毫伏表、伏特表之分。
按动作原理分为磁电式、电磁式和电动式等。
1、电压表的选择电压表的选择原则和方法与电流表的选择基本相同，主要从测量对象、测量范围、要求精度和仪表价格等几方面考虑。
测量精度要求不高，一般多用电磁式电压表。
而对测量精度和灵敏度要求高的，多常采用磁电式多量程电压表，其中普遍使用的是万用表的电压档。
2、使用方法及注意事项（1）一定要使电压表与被测电路的两端相并联。
（2）电压表量程要大于被测电路的电压，以免损坏电压表。
（3）使用磁电式电压表测量直流电压时，要注意电压表接线端上的“+”、“—”极性标记。
（4）电压表具有内阻，内阻越大，测量的结果越接近实际值。
为了提高测量的准确度，应尽量采用内阻较大的电压表。
（5）测量高电压时要使用电压互感器。
电压互感器的初级线圈并接在被测电路上，次级线圈额定电压为100伏，与量程为100伏的电压表相接。
电压表指示值乘以电压互感器的变压比，为所测实际电压的数值电压互感器在运行中要严防次级线圈发生短路，通常在次级线圈中设置熔断器作为保护。
五、接地电阻测量仪接地电阻是指埋入地下的接地体电阻和土壤散流电阻。
使用方法：1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。
2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m 远。
3、把摇表置于接地体近旁平整的地方，然后进行接线。
（1）用一根连接线连接表上接线桩E和接地装置的接地体E′。
（2）用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。
（3）用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。
4、根据被测接地体的接地电阻要求，调节好粗调旋钮（上有三档可调范围）。
5、以约120转/分钟的速度均匀地摇动摇表。
当表针偏转时，随即调节微调拨盘，直至表针居中为止。
以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。
例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。
6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。
取几次测得值的平均值作为接地体的接地电阻。
