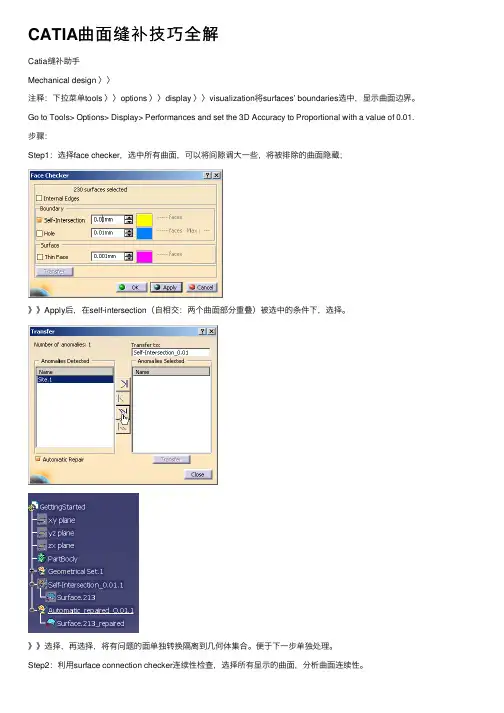

CATIA曲⾯缝补技巧全解Catia缝补助⼿Mechanical design 〉〉注释：下拉菜单tools 〉〉options 〉〉display 〉〉visualization将surfaces’ boundaries选中，显⽰曲⾯边界。

Go to Tools> Options> Display> Performances and set the 3D Accuracy to Proportional with a value of 0.01.步骤：Step1：选择face checker，选中所有曲⾯，可以将间隙调⼤⼀些，将被排除的曲⾯隐藏；》》Apply后，在self-intersection（⾃相交：两个曲⾯部分重叠）被选中的条件下，选择。

》》选择，再选择，将有问题的⾯单独转换隔离到⼏何体集合。

便于下⼀步单独处理。

Step2：利⽤surface connection checker连续性检查，选择所有显⽰的曲⾯，分析曲⾯连续性。

》》将设为0.01，然后apply，进⾏分析。

》》发现重复曲⾯（两个曲⾯完全重叠）⼀个，然后利⽤transfer将其隔离出来。

》》再依次向下切换到，利⽤transfer将其隔离出来。

Embedded：下列三个曲⾯同时重叠出现在同⼀位置，⽽我们只需要前两个。

》》再依次向下切换到（⼀条边界被三个⾯所公⽤），利⽤transfer将其隔离出来。

》》⼀般和不⽤transfer隔离，待合并时，利⽤间隙公差控制。

》》再依次向下切换到，利⽤transfer将其隔离出来。

Step3：将合格的曲⾯隐藏，看移出来的曲⾯，如果有重叠的或⽆⽤的可以删除。

在tree中选中曲⾯右键菜单reframe on 加亮显⽰。

Step4：被移除的曲⾯长的利⽤split切除（利⽤⽆参数形式，然后删除。

）Step5：利⽤join，合并所有曲⾯。

Step6：选择曲⾯利⽤face smooth，使曲⾯光顺。

CATIA软件曲面修复方法CATIA软件是一种广泛应用于三维建模和设计的计算机辅助设计（CAD）软件。

在使用CATIA软件进行曲面建模时，有时会遇到曲面出现问题或缺陷的情况，这时我们需要采取相应的修复方法来解决这些问题。

本文将介绍一些常用的CATIA软件曲面修复方法。

一、几何核查工具CATIA软件提供了强大的几何核查工具，可以帮助我们检查曲面的几何质量并找出存在问题的区域。

通过使用“几何验证”、“法线验证”等功能，我们可以找到曲面上的不连续性、奇点、开放边界等问题。

根据核查结果，我们可以针对具体问题进行修复。

二、曲面修复命令CATIA软件中有一些专门的曲面修复命令，可以帮助我们对出现问题的曲面进行修补。

其中，最常用的命令包括曲面平滑、曲面填充和曲面延伸。

曲面平滑命令可以使曲面变得更加光滑，并修复出现的几何问题。

曲面填充命令可以用来填补曲面上的小孔或断裂。

曲面延伸命令可以根据给定的曲线或边界延伸曲面，从而修复曲面的不连续性。

三、曲面修复工具CATIA软件还提供了一些曲面修复工具，可以在曲面上进行局部修复。

其中，最常用的工具包括局部勘点、曲面切割和边界修复。

局部勘点工具可以通过添加一些控制点来调整曲面的形状，从而达到修复的效果。

曲面切割工具可以通过切割曲面并删除不需要的部分来修复曲面的问题。

边界修复工具可以修复曲面的边界，并使其更加平滑。

四、曲面重建当曲面问题较为严重或无法通过修复命令和工具进行修复时，我们还可以采用曲面重建的方法。

CATIA软件提供了曲面重建工具，可以根据曲面的边界和特征进行全新的曲面构建。

这种方法可以很好地重新生成具有良好几何质量的曲面。

总结：CATIA软件曲面修复方法主要包括几何核查工具、曲面修复命令、曲面修复工具和曲面重建。

通过合理运用这些方法，我们可以有效解决曲面建模中出现的问题和缺陷，提高曲面的质量和几何精度。

在使用CATIA软件进行曲面建模时，我们应该根据具体情况选择适合的修复方法，并结合实际操作进行修复，以达到最佳效果。

CATIA软件曲面修整方法在现代CAD/CAM软件中，CATIA是一款功能强大的三维建模软件，广泛应用于汽车、航空航天等工业设计领域。

在CATIA中，曲面修整是一个重要的操作，可以使得设计师轻松地对曲面进行调整和优化。

本文将介绍CATIA软件中的曲面修整方法，以帮助用户更好地掌握这一技巧。

一、曲面修整概述曲面修整是指在模型设计中调整曲面形状以满足设计要求的过程。

通过曲面修整，设计师可以对模型进行细微的调整，以使其外观更加平滑、流畅。

CATIA软件提供了多种曲面修整工具，包括平滑、拉伸、压缩、偏移等功能，可以根据设计需求选择不同的方法进行修整。

二、平滑曲面修整方法1.曲面拉伸曲面拉伸是一种常用的曲面修整方法，通过拉伸曲面的某个方向来改变曲面的形状。

在CATIA软件中，可以使用"拉伸操作"工具来对曲面进行拉伸修整。

用户只需选中需要修整的曲面，并指定拉伸的方向和距离，CATIA会自动计算并生成调整后的曲面。

2.曲面压缩曲面压缩是另一种常用的曲面修整方法，通过压缩曲面的某个区域来改变曲面的形状。

在CATIA软件中，可以使用"压缩操作"工具来对曲面进行压缩修整。

用户只需选中需要修整的曲面，并指定压缩的区域和程度，CATIA会自动计算并生成调整后的曲面。

三、偏移曲面修整方法1.曲面偏移曲面偏移是一种常用的曲面修整方法，通过复制曲面并改变其位置来生成调整后的曲面。

在CATIA软件中，可以使用"偏移操作"工具来对曲面进行偏移修整。

用户只需选中需要修整的曲面，并指定偏移的距离和方向，CATIA会自动计算并生成调整后的曲面。

2.曲面修补在曲面设计中，有时会出现曲面缺口或者某个区域形状不符合要求的情况。

这时可以使用曲面修补进行修整。

在CATIA软件中，可以使用"修补操作"工具来对曲面进行修补。

用户只需选中需要修整的区域，并使用其他曲面进行修补，CATIA会自动计算并生成修整后的曲面。

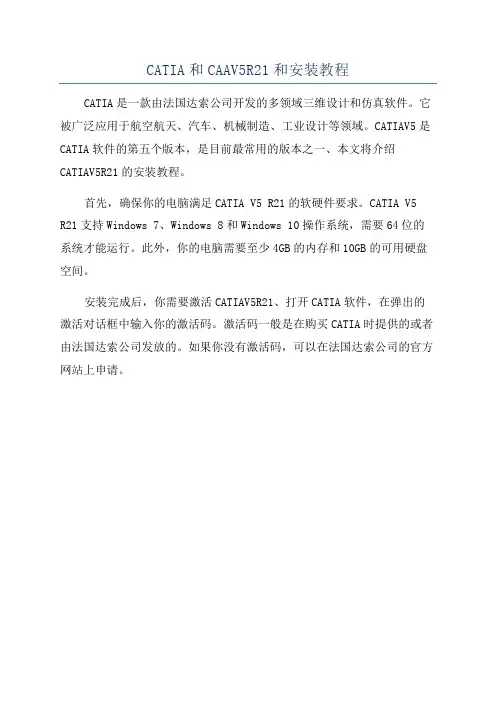

CATIA和CAAV5R21和安装教程
CATIA是一款由法国达索公司开发的多领域三维设计和仿真软件。

它被广泛应用于航空航天、汽车、机械制造、工业设计等领域。

CATIAV5是CATIA软件的第五个版本，是目前最常用的版本之一、本文将介绍CATIAV5R21的安装教程。

首先，确保你的电脑满足CATIA V5 R21的软硬件要求。

CATIA V5 R21支持Windows 7、Windows 8和Windows 10操作系统，需要64位的系统才能运行。

此外，你的电脑需要至少4GB的内存和10GB的可用硬盘空间。

安装完成后，你需要激活CATIAV5R21、打开CATIA软件，在弹出的激活对话框中输入你的激活码。

激活码一般是在购买CATIA时提供的或者由法国达索公司发放的。

如果你没有激活码，可以在法国达索公司的官方网站上申请。

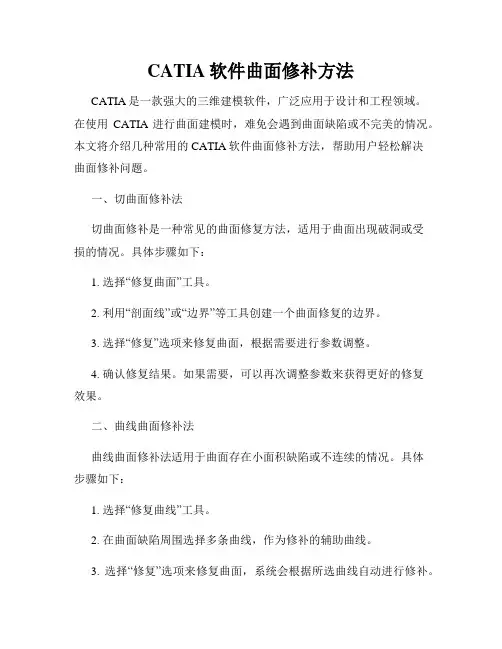

CATIA软件曲面修补方法CATIA是一款强大的三维建模软件，广泛应用于设计和工程领域。

在使用CATIA进行曲面建模时，难免会遇到曲面缺陷或不完美的情况。

本文将介绍几种常用的CATIA软件曲面修补方法，帮助用户轻松解决曲面修补问题。

一、切曲面修补法切曲面修补是一种常见的曲面修复方法，适用于曲面出现破洞或受损的情况。

具体步骤如下：1. 选择“修复曲面”工具。

2. 利用“剖面线”或“边界”等工具创建一个曲面修复的边界。

3. 选择“修复”选项来修复曲面，根据需要进行参数调整。

4. 确认修复结果。

如果需要，可以再次调整参数来获得更好的修复效果。

二、曲线曲面修补法曲线曲面修补法适用于曲面存在小面积缺陷或不连续的情况。

具体步骤如下：1. 选择“修复曲线”工具。

2. 在曲面缺陷周围选择多条曲线，作为修补的辅助曲线。

3. 选择“修复”选项来修复曲面，系统会根据所选曲线自动进行修补。

4. 检查修复结果，并根据需要进行微调。

三、添补曲面修补法添补曲面修补法适用于曲面存在较大面积缺陷或断裂的情况。

具体步骤如下：1. 创建一个新的曲面，用来添补原曲面的缺陷。

2. 根据原曲面的形状和特征，自动或手动地调整新曲面的形状，确保其与原曲面相吻合。

3. 使用“添补”选项将新曲面与原曲面连接起来。

4. 检查修补结果，并根据需要进行迭代。

四、平滑曲面修补法平滑曲面修补法适用于曲面存在较大的凹凸或不规则形状的情况，具体步骤如下：1. 在曲面缺陷周围创建多个辅助曲线，用于修复和改变曲面形状。

2. 使用“平滑”工具将辅助曲线作用于原曲面，进行曲面的平滑修补。

3. 根据需要调整辅助曲线的参数，以达到更好的平滑效果。

4. 检查修补结果，并根据需要进行微调。

综上所述，CATIA软件提供了多种曲面修补方法，可以根据不同的情况选择合适的修补策略。

切曲面修补、曲线曲面修补、添补曲面修补和平滑曲面修补等方法都能有效地解决曲面缺陷问题，并且便于用户进行参数调整和微调。

Win10安装CATIAV5R21教程打开镜像文件，双击SET UP设定安装目录（可改可不改）自定义安装，去掉不要的语言（也可以不管，反正我没改）全选后面就一路下一步,等待安装安装完后不要启动不要不要打开破解文件夹_SolidSQUAD_V5R25，安装“DSLS_SSQ_V6R2015x_Installer_01042015。

exe"，之后打开DS License Server Administration，点击Servers-new，在license server name输入你电脑的名字（桌面计算机图标，右键-属性-计算机名），双击status下的服务，红色框区域记下电脑名字和电脑IDServer Name ton-doniServer ID WXN-41D21000CD1D41A2关闭DS License Server Administration。

打开DSLS。

LicGen。

v1.5.SSQ。

exe，点击generate！保存证书文档从破解文档里复制"Licenses" 文件夹,把文件夹粘贴到C：\ProgramData\DassaultSystemes\对于CATIA V5-6R2015 64位版本，复制文件。

.client\64—bit\netapi32。

dll 到<CATIA B25 progdir>\win_b64\code\bin (默认C:\Program Files\Dassault Systemes\B25\win_b64\code\bin\，保险起见，C:\Program Files\Dassault Systemes\B25\win_b64\code\bin32这个文件夹也丢一份)启动DS License Server Administration，点击插头connect服务，status下的电脑图标应该会由白色变为蓝色，再点最右边的图标导入证书再到开始菜单里启动Settings Management V5—6R2015转到许可证发放，可能会遇到“可用配置或产品列表”里所有的产品都没有授权，但是没关系。
