三相变压器

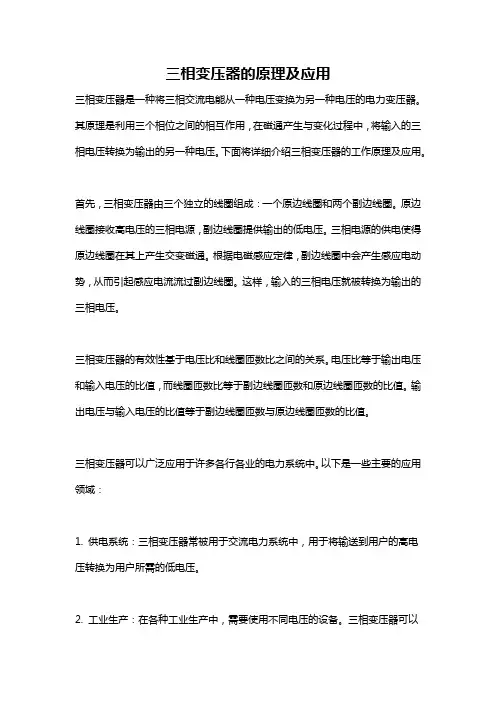

三相变压器的原理及应用三相变压器是一种将三相交流电能从一种电压变换为另一种电压的电力变压器。

其原理是利用三个相位之间的相互作用，在磁通产生与变化过程中，将输入的三相电压转换为输出的另一种电压。

下面将详细介绍三相变压器的工作原理及应用。

首先，三相变压器由三个独立的线圈组成：一个原边线圈和两个副边线圈。

原边线圈接收高电压的三相电源，副边线圈提供输出的低电压。

三相电源的供电使得原边线圈在其上产生交变磁通。

根据电磁感应定律，副边线圈中会产生感应电动势，从而引起感应电流流过副边线圈。

这样，输入的三相电压就被转换为输出的三相电压。

三相变压器的有效性基于电压比和线圈匝数比之间的关系。

电压比等于输出电压和输入电压的比值，而线圈匝数比等于副边线圈匝数和原边线圈匝数的比值。

输出电压与输入电压的比值等于副边线圈匝数与原边线圈匝数的比值。

三相变压器可以广泛应用于许多各行各业的电力系统中。

以下是一些主要的应用领域：1. 供电系统：三相变压器常被用于交流电力系统中，用于将输送到用户的高电压转换为用户所需的低电压。

2. 工业生产：在各种工业生产中，需要使用不同电压的设备。

三相变压器可以用来将供电电网提供的高电压转换为适用于设备的低电压。

3. 可再生能源系统：现代的可再生能源系统，如太阳能发电和风能发电，通常产生的是可变的直流电。

为了将其转换为交流电以供应电力网络，需要使用三相变压器。

4. 铁路系统：电气化铁路系统需要大量的电力供应，因此需要使用三相变压器来将高压电源转换为适用于列车的低电压。

5. 矿山和能源行业：在采矿和能源行业中，需要使用大量的电力设备，这些设备通常需要使用不同的电压。

三相变压器可用于将输送电力的高电压转换为设备所需的低电压。

总之，三相变压器是现代电力系统中不可或缺的组成部分。

它们通过将输入的高电压转换为输出的低电压，提供了可靠的电力供应。

不仅如此，三相变压器还在各种其他领域中发挥着重要作用，满足了不同电压需求的设备和系统。

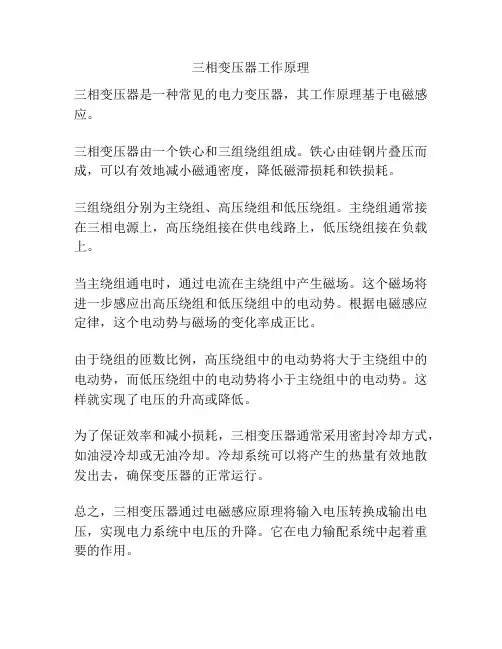

三相变压器工作原理
三相变压器是一种常见的电力变压器，其工作原理基于电磁感应。

三相变压器由一个铁心和三组绕组组成。

铁心由硅钢片叠压而成，可以有效地减小磁通密度，降低磁滞损耗和铁损耗。

三组绕组分别为主绕组、高压绕组和低压绕组。

主绕组通常接在三相电源上，高压绕组接在供电线路上，低压绕组接在负载上。

当主绕组通电时，通过电流在主绕组中产生磁场。

这个磁场将进一步感应出高压绕组和低压绕组中的电动势。

根据电磁感应定律，这个电动势与磁场的变化率成正比。

由于绕组的匝数比例，高压绕组中的电动势将大于主绕组中的电动势，而低压绕组中的电动势将小于主绕组中的电动势。

这样就实现了电压的升高或降低。

为了保证效率和减小损耗，三相变压器通常采用密封冷却方式，如油浸冷却或无油冷却。

冷却系统可以将产生的热量有效地散发出去，确保变压器的正常运行。

总之，三相变压器通过电磁感应原理将输入电压转换成输出电压，实现电力系统中电压的升降。

它在电力输配系统中起着重要的作用。

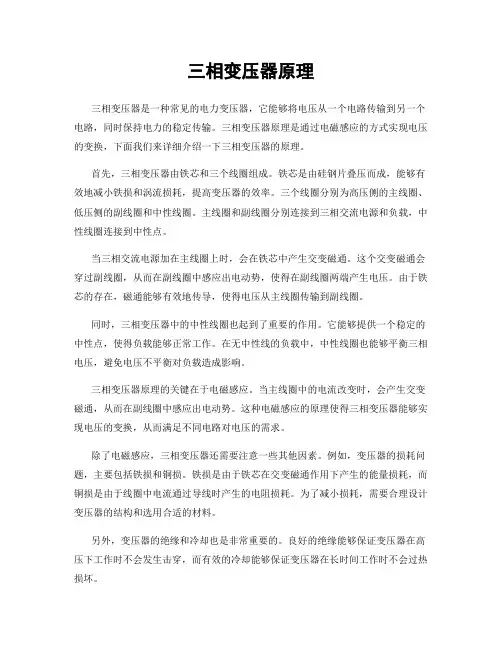

三相变压器原理三相变压器是一种常见的电力变压器，它能够将电压从一个电路传输到另一个电路，同时保持电力的稳定传输。

三相变压器原理是通过电磁感应的方式实现电压的变换，下面我们来详细介绍一下三相变压器的原理。

首先，三相变压器由铁芯和三个线圈组成。

铁芯是由硅钢片叠压而成，能够有效地减小铁损和涡流损耗，提高变压器的效率。

三个线圈分别为高压侧的主线圈、低压侧的副线圈和中性线圈。

主线圈和副线圈分别连接到三相交流电源和负载，中性线圈连接到中性点。

当三相交流电源加在主线圈上时，会在铁芯中产生交变磁通。

这个交变磁通会穿过副线圈，从而在副线圈中感应出电动势，使得在副线圈两端产生电压。

由于铁芯的存在，磁通能够有效地传导，使得电压从主线圈传输到副线圈。

同时，三相变压器中的中性线圈也起到了重要的作用。

它能够提供一个稳定的中性点，使得负载能够正常工作。

在无中性线的负载中，中性线圈也能够平衡三相电压，避免电压不平衡对负载造成影响。

三相变压器原理的关键在于电磁感应。

当主线圈中的电流改变时，会产生交变磁通，从而在副线圈中感应出电动势。

这种电磁感应的原理使得三相变压器能够实现电压的变换，从而满足不同电路对电压的需求。

除了电磁感应，三相变压器还需要注意一些其他因素。

例如，变压器的损耗问题，主要包括铁损和铜损。

铁损是由于铁芯在交变磁通作用下产生的能量损耗，而铜损是由于线圈中电流通过导线时产生的电阻损耗。

为了减小损耗，需要合理设计变压器的结构和选用合适的材料。

另外，变压器的绝缘和冷却也是非常重要的。

良好的绝缘能够保证变压器在高压下工作时不会发生击穿，而有效的冷却能够保证变压器在长时间工作时不会过热损坏。

总的来说，三相变压器原理是通过电磁感应实现电压的变换，同时需要考虑损耗、绝缘和冷却等因素。

合理设计和使用三相变压器能够有效地实现电力的传输和分配，保障电力系统的稳定运行。

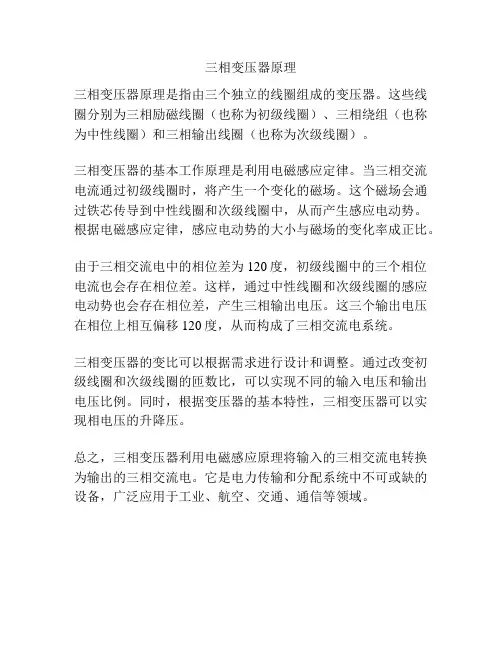

三相变压器原理
三相变压器原理是指由三个独立的线圈组成的变压器。

这些线圈分别为三相励磁线圈（也称为初级线圈）、三相绕组（也称为中性线圈）和三相输出线圈（也称为次级线圈）。

三相变压器的基本工作原理是利用电磁感应定律。

当三相交流电流通过初级线圈时，将产生一个变化的磁场。

这个磁场会通过铁芯传导到中性线圈和次级线圈中，从而产生感应电动势。

根据电磁感应定律，感应电动势的大小与磁场的变化率成正比。

由于三相交流电中的相位差为120度，初级线圈中的三个相位电流也会存在相位差。

这样，通过中性线圈和次级线圈的感应电动势也会存在相位差，产生三相输出电压。

这三个输出电压在相位上相互偏移120度，从而构成了三相交流电系统。

三相变压器的变比可以根据需求进行设计和调整。

通过改变初级线圈和次级线圈的匝数比，可以实现不同的输入电压和输出电压比例。

同时，根据变压器的基本特性，三相变压器可以实现相电压的升降压。

总之，三相变压器利用电磁感应原理将输入的三相交流电转换为输出的三相交流电。

它是电力传输和分配系统中不可或缺的设备，广泛应用于工业、航空、交通、通信等领域。

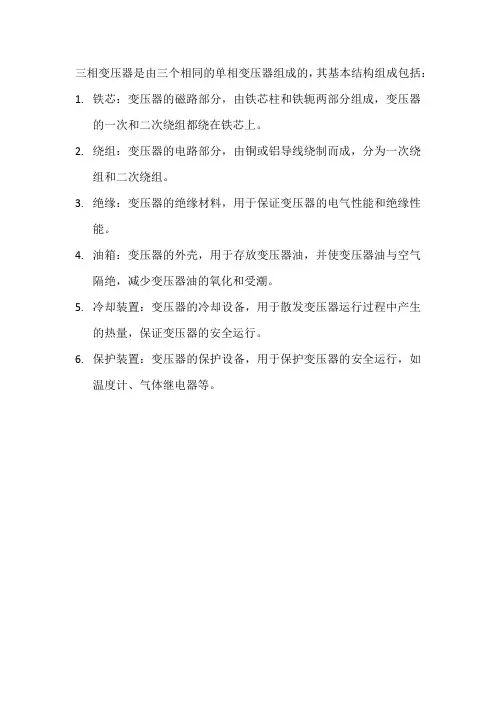

三相变压器是由三个相同的单相变压器组成的，其基本结构组成包括：1.铁芯：变压器的磁路部分，由铁芯柱和铁轭两部分组成，变压器
的一次和二次绕组都绕在铁芯上。

2.绕组：变压器的电路部分，由铜或铝导线绕制而成，分为一次绕
组和二次绕组。

3.绝缘：变压器的绝缘材料，用于保证变压器的电气性能和绝缘性
能。

4.油箱：变压器的外壳，用于存放变压器油，并使变压器油与空气
隔绝，减少变压器油的氧化和受潮。

5.冷却装置：变压器的冷却设备，用于散发变压器运行过程中产生
的热量，保证变压器的安全运行。

6.保护装置：变压器的保护设备，用于保护变压器的安全运行，如
温度计、气体继电器等。

三相变压器怎么工作的原理
三相变压器是一种将电能按照一定比例变换电压的电气设备。

其工作原理如下：
1. 三相供电：三相变压器通常接受三相交流电源供电，其中每相电源的相位差120度。

2. 线圈结构：三相变压器由三个相互独立的线圈组成，其中一个为主线圈（也称为高压线圈），另外两个为副线圈（也称为低压线圈）。

3. 磁感应：当高压线圈通电时，会产生一个交变磁场。

由于低压线圈与高压线圈都处于相同的磁场中，所以它们也会感应到同样的磁场。

4. 电磁感应定律：根据电磁感应定律，低压线圈中感应到的磁场会产生电动势，进而产生电流。

由于低压线圈的匝数比高压线圈多（变比大于1），所以低压线圈中的电流将比高压线圈
中的电流大。

5. 能量传递：高压线圈传输的电能通过磁感应传递给低压线圈，从而实现电能的变压。

根据能量守恒定律，变压时，电压降低，则电流增加；电压升高，则电流降低，从而实现电能的平衡传输。

总结起来，三相变压器工作的原理是通过变压器的线圈结构和
磁感应现象，在电能传输过程中，通过变比的转换，实现电能的变压降、升压作用。

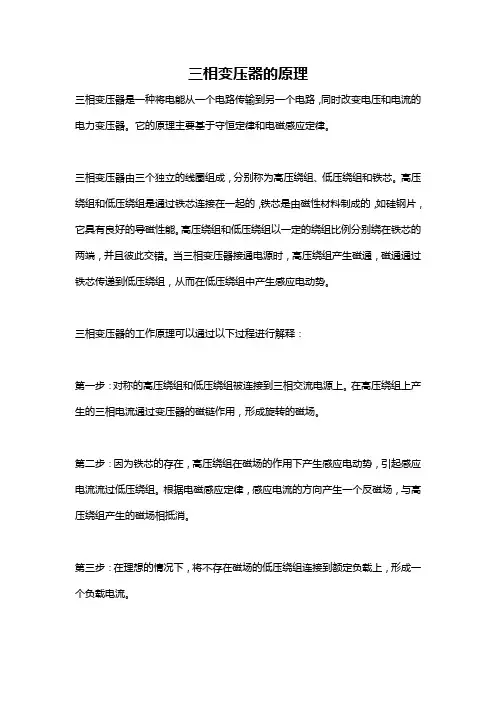

三相变压器的原理三相变压器是一种将电能从一个电路传输到另一个电路，同时改变电压和电流的电力变压器。

它的原理主要基于守恒定律和电磁感应定律。

三相变压器由三个独立的线圈组成，分别称为高压绕组、低压绕组和铁芯。

高压绕组和低压绕组是通过铁芯连接在一起的，铁芯是由磁性材料制成的，如硅钢片，它具有良好的导磁性能。

高压绕组和低压绕组以一定的绕组比例分别绕在铁芯的两端，并且彼此交错。

当三相变压器接通电源时，高压绕组产生磁通，磁通通过铁芯传递到低压绕组，从而在低压绕组中产生感应电动势。

三相变压器的工作原理可以通过以下过程进行解释：第一步：对称的高压绕组和低压绕组被连接到三相交流电源上。

在高压绕组上产生的三相电流通过变压器的磁链作用，形成旋转的磁场。

第二步：因为铁芯的存在，高压绕组在磁场的作用下产生感应电动势，引起感应电流流过低压绕组。

根据电磁感应定律，感应电流的方向产生一个反磁场，与高压绕组产生的磁场相抵消。

第三步：在理想的情况下，将不存在磁场的低压绕组连接到额定负载上，形成一个负载电流。

第四步：当负载电流流过低压绕组时，它产生的磁通通过铁芯传递到高压绕组中。

第五步：在高压绕组中产生的磁场与铁芯中早期产生的磁场叠加在一起，形成一个新的磁场。

这个磁场的方向和大小取决于高压绕组中的电流和低压绕组中的负载电流。

第六步：新的磁场产生一个新的感应电动势，它在高压绕组中引起感应电流的流动。

综上所述，三相变压器的工作原理是通过电磁感应和磁通的作用，将电能从一个电路传输到另一个电路，同时改变电压和电流。

高压绕组产生的磁场通过铁芯传递到低压绕组中，从而在低压绕组中产生感应电流。

这种感应电流的方向和大小取决于高压绕组中的电流和低压绕组中的负载电流。

因此，三相变压器可以实现将高电压转换为低电压，或将低电压转换为高电压的功能。

三相变压器具有以下优点：1. 高效率：由于电能的传输是通过磁场的传递而不是通过导体的传输，所以能量损耗很小，使得效率非常高。

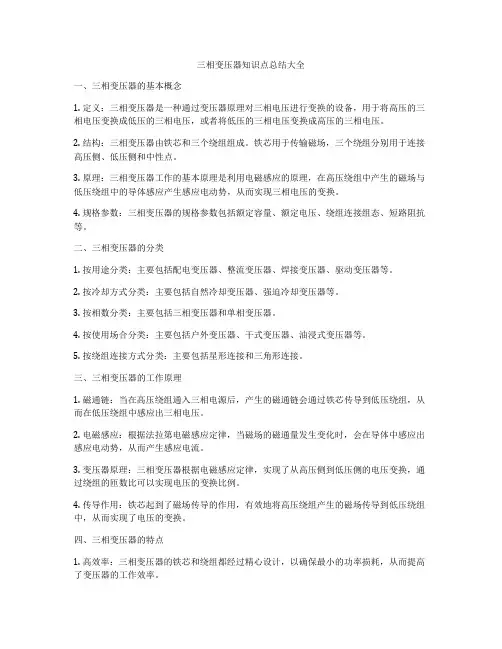

三相变压器知识点总结大全一、三相变压器的基本概念1. 定义：三相变压器是一种通过变压器原理对三相电压进行变换的设备，用于将高压的三相电压变换成低压的三相电压，或者将低压的三相电压变换成高压的三相电压。

2. 结构：三相变压器由铁芯和三个绕组组成。

铁芯用于传输磁场，三个绕组分别用于连接高压侧、低压侧和中性点。

3. 原理：三相变压器工作的基本原理是利用电磁感应的原理，在高压绕组中产生的磁场与低压绕组中的导体感应产生感应电动势，从而实现三相电压的变换。

4. 规格参数：三相变压器的规格参数包括额定容量、额定电压、绕组连接组态、短路阻抗等。

二、三相变压器的分类1. 按用途分类：主要包括配电变压器、整流变压器、焊接变压器、驱动变压器等。

2. 按冷却方式分类：主要包括自然冷却变压器、强迫冷却变压器等。

3. 按相数分类：主要包括三相变压器和单相变压器。

4. 按使用场合分类：主要包括户外变压器、干式变压器、油浸式变压器等。

5. 按绕组连接方式分类：主要包括星形连接和三角形连接。

三、三相变压器的工作原理1. 磁通链：当在高压绕组通入三相电源后，产生的磁通链会通过铁芯传导到低压绕组，从而在低压绕组中感应出三相电压。

2. 电磁感应：根据法拉第电磁感应定律，当磁场的磁通量发生变化时，会在导体中感应出感应电动势，从而产生感应电流。

3. 变压器原理：三相变压器根据电磁感应定律，实现了从高压侧到低压侧的电压变换，通过绕组的匝数比可以实现电压的变换比例。

4. 传导作用：铁芯起到了磁场传导的作用，有效地将高压绕组产生的磁场传导到低压绕组中，从而实现了电压的变换。

四、三相变压器的特点1. 高效率：三相变压器的铁芯和绕组都经过精心设计，以确保最小的功率损耗，从而提高了变压器的工作效率。

2. 变压比固定：由于三相变压器中绕组匝数和磁场的传导等因素都是确定的，因此变压器的变压比是固定的。

3. 传导性好：由于采用了铁芯传导磁场的方式，因此三相变压器具有较好的磁场传导性，可以有效地将高压侧的磁场传导到低压侧。

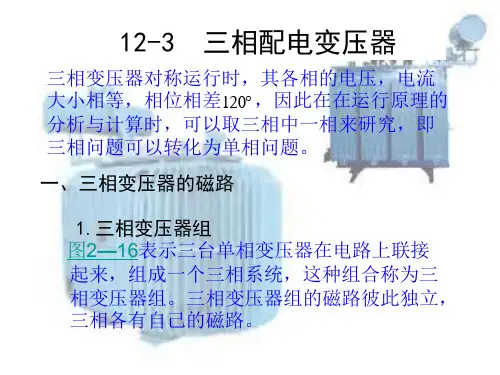

第三章 三相变压器§3-1．三相变压器的磁路1．三相变压器组三相变压器的磁路系统可分为各相磁路彼此独立和各相磁路彼此相关的两类。

图3-1 三相组成磁路系统三相是由变压器由三个单相磁通沿各自的磁路闭合，彼此毫无关系，所以三相变压器组的磁路系统属于彼此无关的一种。

当原边加上三相对称电压时， 变压器组成的，由于各相的三相主磁通•φA，•φB，•φ特点：（1）三相磁路彼此无关相互独立C 也是对称的，因此三相空载电流也是对称的。

•••（2）三相磁通对称φA ，φB ，φ大小相等，互差120º （3）三相激磁电流对称2．三相相磁通对称其总和A+ B C=0，即在任何瞬间，中间芯柱磁通为零，所以在结构上可省去中间的芯柱。

外两相的磁路闭合，故属于各相磁路彼此相关的一种。

（2）三相磁通代数和为零 C 心式变压器三个单相铁芯由于三•φ•φ+•φ三相磁能的流通均以其它两相为回路，为了简便，把三个芯板排列在芯柱同一平面上。

在这种磁路中，因每相主磁通都要借另而且三相磁路长度不相等，B 相最短，A、C 磁路较长的i ,i 相等,i 较小，但与A 0oC oB 外接电压相比，如电压对称，仍然认为三相电流对称。

特点：（1）三相磁路彼此相关 （3）三相的空载电流不对称由于与负载电流相比，励磁电流很小，如负载对称，仍可认为三相电流对称。

三相芯式变压器的磁路系统§3-2．三相变压器的电路系统——联接组1．单相变压器（1）同名端（同极性端）个绕组而言无极性，但当两个绕组同时链着一个磁通极性。

“●”表示。

首末a ）图：当图3-2绕组的标志方式由于感应电动势是交变的，对于一时，感应电动势存在着相对例如，在某一瞬间，高压绕组正电位，则低压绕组必定有一个端点也为正电位，把这两个极性相同的端点称为同极性端，用图3-3 端的两种标法（dtd Φ增加时，根据楞次定律，两个绕组感应电势瞬时实际方向应从2指向1，4椤次指向3。

三相变压器工作原理三相变压器是一种常见的电力变压器，它通过将电压从一个电路传输到另一个电路，起到改变电压、降低电压或升高电压的作用。

三相变压器的工作原理主要包括磁耦合和电磁感应两个基本原理。

首先，我们来看磁耦合原理。

在三相变压器中，主要由三个线圈组成，它们分别连接在三相电源上。

当电流通过主线圈时，会产生一个磁场，这个磁场会穿过铁芯并传导到副线圈上。

由于磁场的存在，会在副线圈中感应出电动势，从而产生电流。

这样，就实现了电能从主线圈到副线圈的传输。

其次，我们来看电磁感应原理。

根据法拉第电磁感应定律，当一个线圈中的磁通量发生变化时，会在这个线圈中感应出电动势。

在三相变压器中，主线圈中的电流不断变化，导致主线圈中的磁场也在不断变化。

这样，就在副线圈中感应出了电动势，从而产生了电流。

这个过程就是电磁感应原理在三相变压器中的应用。

总的来说，三相变压器的工作原理就是通过磁耦合和电磁感应实现的。

当主线圈中的电流变化时，会产生磁场，从而在副线圈中感应出电动势，实现了电能的传输。

同时，根据需要，可以通过改变主线圈和副线圈的匝数比例，来实现电压的升降。

这就是三相变压器在电力系统中的重要作用。

除了以上的基本工作原理外，三相变压器还有一些特殊的工作特点。

例如，它可以实现电压的升降，同时不改变电能的频率。

这对于电力系统的稳定运行非常重要。

另外，三相变压器还可以实现电能的传输和分配，保证各个部分都能得到稳定的电压供应。

综上所述，三相变压器是一种通过磁耦合和电磁感应实现电能传输和电压升降的重要电力设备。

它在电力系统中发挥着至关重要的作用，保证了电能的稳定供应和分配。

对于理解电力系统的运行原理和优化电能利用具有重要的意义。

三相变压器原理图解
介绍
三相变压器是一种常用的电力变压器，用于将电压从一种电压级别转换为另一
种电压级别。

在电力系统中，三相变压器被广泛应用于电力传输和配电系统中。

本文将详细解释三相变压器的工作原理，并通过图解方式进行说明。

三相变压器的结构
三相变压器由三个独立的变压器绕组组成，分别为高压绕组、低压绕组和中性
点绕组。

高压绕组和低压绕组之间通过铁芯相互连接，中性点绕组连接到中性点，构成一个闭合的电路。

工作原理
当高压绕组通电时，通过铁芯的磁场感应作用于低压绕组，导致在低压绕组中
感应出电势，从而实现电压的改变。

由于三相变压器有三组绕组，因此可以实现三相交流电压的变化。

三相变压器的连接方式
三相变压器可以采用星形连接和三角形连接两种方式。

在星形连接中，每个相
的绕组都与中性点相连，而在三角形连接中，绕组之间直接相连，没有中性点。

三相变压器的优点
•三相变压器可以实现对三相电压的精确控制和调节。

•由于有三个相位，三相变压器在电力传输中更加稳定和可靠。

•三相变压器的效率高，能够满足大功率设备的需求。

应用领域
三相变压器广泛应用于电力系统中，包括电力传输线路、工业生产和城市供电
系统等领域。

它在提高电力系统效率和稳定性方面发挥着重要作用。

结论
通过本文的介绍，我们了解了三相变压器的结构、工作原理、连接方式以及优点。

三相变压器在现代电力系统中扮演着重要的角色，它的应用范围广泛，对电力系统的稳定性和可靠性起着关键作用。

希望通过本文对三相变压器有更深入的了解。

三相变压器规格参数
摘要：
1.三相变压器的概念与结构
2.三相变压器的规格参数
3.三相变压器的应用领域
4.三相变压器的优缺点
正文：
一、三相变压器的概念与结构
三相变压器是一种用于三相电路的变压器，其主要结构包括三个铁芯柱，每个铁芯柱都绕着同一相的2 个线圈，一个是高压线圈，另一个是低压线圈。

三个铁芯柱之间是用硅钢片连通的。

三相变压器的输入一般连接相位依次差120 的三相电。

相较于单相变压器，三相变压器具有更高的效率和更小的体积。

二、三相变压器的规格参数
三相变压器的规格参数主要包括变压比、额定容量、额定电压、短路阻抗等。

其中，变压比是指高压线圈与低压线圈的匝数比，通常用于表示变压器的升压或降压能力。

额定容量是指变压器在额定电压和频率下能够持续输出的最大功率。

额定电压是指变压器在正常工作状态下的输入和输出电压。

短路阻抗则是衡量变压器在短路条件下的阻抗大小。

三、三相变压器的应用领域
三相变压器广泛应用于工业、电力、交通、建筑等领域。

例如，在电力系
统中，三相变压器可用于电压的升压或降压，以满足不同用电设备的电压需求。

在工业生产中，三相变压器也可用于电机、电器设备的控制和保护。

四、三相变压器的优缺点
三相变压器的优点主要有以下几点：
1.效率高：由于三相变压器的铁芯柱之间是连通的，因此其磁路损耗较小，提高了变压器的效率。

2.体积小：相较于单相变压器，三相变压器具有更小的体积，便于安装和运输。

3.系统稳定性好：三相变压器的输入电压相互间相差120 度，有利于平衡电网负载，提高系统稳定性。

3．7三相变压器现代电力系统均采用三相制，因而三相变压器的应用极为广泛。

三相变压器可以用三个单相变压器组成，这种三相变压器称为三相变压器组；还有一种由铁轭把三个铁心柱连在一起的三相变压器，称为三相心式变压器。

从运行原理来看，三相变压器在对称负载下运行时，各相电压、电流大小相等，相位上彼此相差1200。

3．7．1三相变压器的磁路系统三相变压器的磁路系统按其铁心结构可分为组式磁路和心式磁路。

一、组式(磁路)变压器三相组式变压器是由三台单相变压器组成的，相应的磁路称为组式磁路。

由于每相的主磁通由各沿自己的磁路闭合，彼此不相关联。

当一次侧外施三相对称电压时，各相的主磁通必然对称。

三相组式变压器的磁路系统如图3．7．1所示。

图3．7．1 三相组式变压器的磁路系统二、心式(磁路)变压器三相心式变压器每相有一个铁心柱，三个铁心柱用铁轭连接起来，构成三相铁心，如图3．7．2所示。

这种磁路的特点是三相磁路彼此相关。

从图上可以看出，任何一相的主磁通都要通过其他两相的磁路作为自己的闭合磁路。

三相心式变压器可以看成是由三相组式变压器演变而来的。

如果把三台单相变压器的铁心合并成图3．7．2(a)的形式，在外施对称三相电压时，三相主磁通是对称的，中间铁心柱的磁通ΦU+ΦV+ΦW=0，即中间铁心柱无磁通通过，因此可将中间铁心柱省去，如图3．7．2(b)所示。

为制造方便和降低成本，把V相铁轭缩短，并把三个铁心柱置于同一平面，便得到三相心式变压器铁心结构．如图3．7．2(c)所示。

在这种变压器中，中间V相磁路最短，两边U、W两相较长，三相磁路不对称。

当外施对称三相电压时，三相空载电流便不相等，但由于空载电流较小，它的不对称对变压器负载运行的影响不大，所以可略去不计。

与三相组式变压器相比，三相心式变压器省材料，效率高，占地少，成本低，运行维护方便，故应用广泛。

只在超高压、大容量巨型变压器中由于受运输条件限制或为减少备用容量才采用三相组式变压器。

三相变压器容量的计算公式三相变压器容量是衡量其传输电能能力的重要指标，那它的容量计算公式是咋来的呢？咱先来说说啥是三相变压器。

这玩意儿就像是一个能量的“搬运工”，能把电能从这头搬到那头，而且还能改变电压的大小。

它由三个相同的单相变压器按照特定的方式组合在一起，形成了一个强大的“能量传输团队”。

要说三相变压器容量的计算公式，那就是：容量（S）= √3 × 线电压（U）×线电流（I）。

咱来仔细瞅瞅这个公式里的每个元素。

线电压，简单说就是两根火线之间的电压；线电流呢，就是通过火线的电流。

为啥要用√3 呢？这就得从三相电的特点说起啦。

三相电可不是三根线各自为政，它们之间有着巧妙的关系，而√3 就是用来体现这种关系的。

给您举个例子吧，我之前在一个工厂里帮忙检修设备，就碰到了一台出问题的三相变压器。

那时候，工厂里的机器突然都不转了，大家都急得像热锅上的蚂蚁。

我就赶紧去查看这台变压器，发现它的运行参数不太对。

通过测量，知道了线电压和线电流的值，然后用这个公式一算，嘿，果然发现容量不够了，达不到工厂设备正常运行的需求。

这就好比一辆货车，它的载货量就相当于变压器的容量。

如果装的货太多，超过了它的承载能力，那车就跑不动了；变压器也是一样，如果超过了它的容量，那就没法正常工作啦。

在实际应用中，计算三相变压器容量可重要了。

比如说在设计电力系统的时候，得根据负载的需求准确计算出变压器的容量，选大了浪费资源，选小了又带不动负载。

再比如在工厂里，要是变压器容量选得不合适，生产就会受到影响，那损失可就大了。

而且，不同的场合对变压器的容量要求也不一样。

像居民区的变压器，主要就是给大家的家用电器供电，容量相对小一些；而大型工厂里的变压器，要带动各种大型设备，容量就得大得多。

所以啊，搞清楚三相变压器容量的计算公式，对咱们搞电力的人来说，那可是必备的技能。

只有算得准，才能保证电力系统稳定运行，让各种设备都能正常工作，咱们的生活和生产才能顺顺利利的。
