进气系统的结构与功能

进气系统原理
进气系统是发动机工作过程中必不可少的一个部分，它负责将外部空气引入到发动机中，以支持燃烧过程的进行。

进气系统的主要组成部分包括进气管道、空气滤清器、节流门、进气歧管和进气阀等。

进气系统的基本原理是利用空气的流动动能和压力差，将外部空气引入发动机内部。

首先，空气从进气管道进入进气系统，经过空气滤清器进行过滤，去除杂质和颗粒物。

然后，空气通过进气歧管分流到各缸体的进气道中。

在进气歧管中，会设置节流门，它的作用是控制空气进入发动机的数量，从而调节发动机的运转状态。

节流门的工作原理是根据发动机转速和负荷的需求，通过控制进气门的开度来调节空气流量。

当发动机处于低负荷运转状态时，节流门会打开以增加空气流量，提高燃烧效率。

而在高负荷运转状态下，节流门会逐渐关闭，减少空气流量，以确保燃烧过程的稳定性。

进气阀是进气系统中的关键组件，它负责控制空气的进入和阻止进气系统内部的压力回流。

进气阀通常由活塞、弹簧和阀体组成。

当活塞向下移动时，进气阀打开，允许空气流入缸体。

而当活塞向上移动时，进气阀关闭，阻止气缸内的压力逆流。

总之，进气系统的原理是通过引入外部空气，并经过过滤、分流和调节，将适量的空气送入发动机，以支持燃烧过程的顺利
进行。

进气系统的设计和调节对发动机功率、经济性和排放控制都有重要影响，因此需要合理地设计和维护。

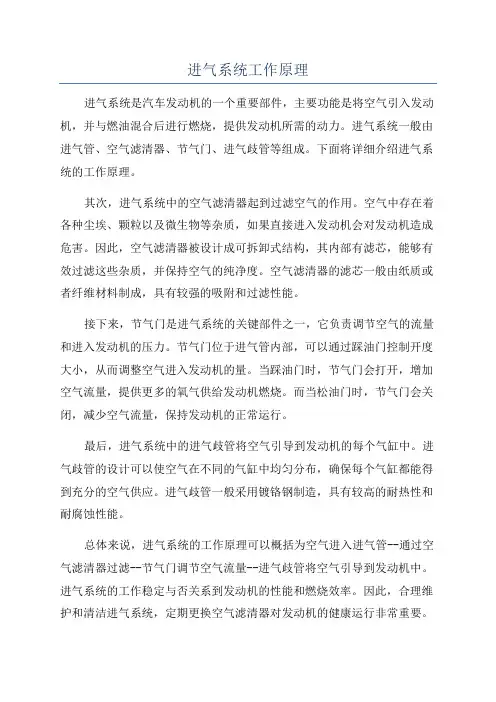

进气系统工作原理进气系统是汽车发动机的一个重要部件，主要功能是将空气引入发动机，并与燃油混合后进行燃烧，提供发动机所需的动力。

进气系统一般由进气管、空气滤清器、节气门、进气歧管等组成。

下面将详细介绍进气系统的工作原理。

其次，进气系统中的空气滤清器起到过滤空气的作用。

空气中存在着各种尘埃、颗粒以及微生物等杂质，如果直接进入发动机会对发动机造成危害。

因此，空气滤清器被设计成可拆卸式结构，其内部有滤芯，能够有效过滤这些杂质，并保持空气的纯净度。

空气滤清器的滤芯一般由纸质或者纤维材料制成，具有较强的吸附和过滤性能。

接下来，节气门是进气系统的关键部件之一，它负责调节空气的流量和进入发动机的压力。

节气门位于进气管内部，可以通过踩油门控制开度大小，从而调整空气进入发动机的量。

当踩油门时，节气门会打开，增加空气流量，提供更多的氧气供给发动机燃烧。

而当松油门时，节气门会关闭，减少空气流量，保持发动机的正常运行。

最后，进气系统中的进气歧管将空气引导到发动机的每个气缸中。

进气歧管的设计可以使空气在不同的气缸中均匀分布，确保每个气缸都能得到充分的空气供应。

进气歧管一般采用镀铬钢制造，具有较高的耐热性和耐腐蚀性能。

总体来说，进气系统的工作原理可以概括为空气进入进气管--通过空气滤清器过滤--节气门调节空气流量--进气歧管将空气引导到发动机中。

进气系统的工作稳定与否关系到发动机的性能和燃烧效率。

因此，合理维护和清洁进气系统，定期更换空气滤清器对发动机的健康运行非常重要。

同时，进气系统的改良和优化也是提高发动机功率和燃油经济性的一项重要措施。

通过适当的设计和调整，可以提高进气系统的效率和响应速度，进而提升整车的性能。

图解汽车发动机技术之进排气系统发动机进、排气系统的作用是供给发动机新鲜空气，并将燃烧后的废气排出。

发动机进排气系统直接影响发动机的动力性、经济性及排放性能。

01进气系统进气系统的作用是尽可能多、尽可能均匀地向各缸供给可燃混合气或新鲜空气，保证发动机连续运转。

进气系统通常由空气滤清器、节气门体和进气歧管等部件组成，如下图所示。

空气滤清器的主要作用是滤除空气中的杂质等，让洁净的空气进入气缸。

发动机大多使用干式纸滤芯空气滤清器，它由纸滤芯和滤清器外壳组成，滤清器外壳包括滤清器盖和滤清器外壳底座。

节气门体的作用是控制进入发动机的进气量。

在工作过程中空气中的部分杂质遇热会凝结在节气门体上，会造成怠速抖动，熄火等现象，所以要对节气门体进行定期清洗。

进气歧管是指节气门体之后到气缸盖进气道之前的进气管道。

进气歧管必须将空气尽可能均匀地分配到各气缸，因此进气歧管长度应尽量相等。

02排气系统车辆排气系统是指收集并且排放废气的系统，其主要由排气歧管、排气管、三元催化器、谐振器、消声器、排气尾管等部件组成。

汽车排气系统主要有以下作用：①将废气引到车尾排放，防止有害气体进入驾驶室。

②改善发动机的排放污染，减少对大气的危害。

③降低发动机排放废气的噪声。

1、排气系统的类型排气系统一般有单排气系统和双排气系统两种类型，单排气系统应用于直列式发动机和部分 V型发动机，双排气系统用于V/W型发动机。

•单排气系统直列式发动机在排气行程期间，气缸中的废气经排气门进入排气歧管，再由排气歧管进入排气管、三元催化器和消声器，最后由排气尾管排到大气中，如下图所示。

V型发动机有两个排气歧管，在大多数装配V型发动机的车辆上仍采用单排气系统，即通过一个叉形管将两个排气歧管连接到一个排气管上。

•双排气系统有些 V/W型发动机采用两个单排气系统，即每个排气歧管各自连接一个排气管、三元催化器、谐振器、消声器和排气尾管，这种布置形式称为双排气系统，如下图所示。

进气系统结构组成进气系统是指汽车引擎中用于供给空气和燃料混合物的系统，它由多个组成部分组成。

本文将从进气道、空气滤清器、进气歧管、节气门、燃油喷射器等方面介绍进气系统的结构组成。

一、进气道进气道是指空气从外部进入发动机的通道。

它通常由进气口、进气管道和进气道等组成。

进气口位于车辆前部，通过进气口将外界空气引入进气管道。

进气管道是一根连接进气口和进气道的管道，它通常由金属或塑料制成。

进气道是连接进气管道和发动机的部分，它通常是一根弯曲的管道，用于使空气流动更加顺畅。

二、空气滤清器空气滤清器是进气系统中的重要部分，它用于过滤进入发动机的空气，防止灰尘、杂质等物质进入发动机。

空气滤清器通常由滤芯、滤壳和密封圈等组成。

滤芯是空气滤清器的核心部分，它由纸质或棉质材料制成，能够有效过滤空气中的微粒。

滤壳是空气滤清器的外壳，能够保护滤芯免受损坏。

密封圈用于确保空气滤清器与进气系统的密封性。

三、进气歧管进气歧管是将空气均匀分配给各个气缸的部分，它通常位于发动机上方。

进气歧管的结构可以分为单一进气口和多个进气口两种。

单一进气口的进气歧管将空气均匀分配给各个气缸，多个进气口的进气歧管将空气分别引入各个进气口，并通过节气门控制气缸的进气量。

四、节气门节气门位于进气歧管和发动机之间，用于控制进入发动机的空气量。

它通常由金属制成，具有可调节开度的功能。

当节气门完全关闭时，发动机停止供气；当节气门完全开启时，发动机获得最大进气量。

通过控制节气门的开度，可以实现对发动机的加速、减速和怠速控制。

五、燃油喷射器燃油喷射器是将燃料喷射到进气道中的部分，它通常位于进气歧管上方。

燃油喷射器由喷油嘴和电磁阀等组成。

喷油嘴负责将燃料雾化成细小的颗粒，并喷射到进气道中。

电磁阀控制喷油嘴的开闭，通过控制燃油的喷射量，实现对发动机的燃油供给控制。

进气系统的结构组成包括进气道、空气滤清器、进气歧管、节气门和燃油喷射器等多个部分。

这些部分相互配合，确保发动机能够获得足够的空气和燃料混合物，从而正常运行。
