单片机单脉冲计数设计

1）用单次脉冲申请中断INT0，在中断处理程序中对输出信号进行反转。

ORG 0000HLJMP STARTORG 0003HLJMP INT0START:CLR P1.0MOV TCON, #01HMOV IE, #81HLJMP $INT0:PUSH PSWCPL P1.0POP PSWRETIEND结果：按一下单脉冲小灯亮，再按一下，小灯灭接线：INT0接单脉冲P1.0接个小灯2）用单次脉冲申请中断INT1，在中断处理程序中实现8个小灯左移点亮1次。

ORG 0000HLJMP STARTORG 0013HLJMP INT1START:MOV TCON,#04HMOV IE,#84HCLR PX1MOV A,#01HSJMP $INT1:MOV R1,#8LOOP:MOV P1,ALCALL DELAYRL ADJNZ R1,LOOPRETIDELAY:MOV R6,#200DELAY1:MOV R7,#125DELAY2:DJNZ R7,DELAY2DJNZ R6,DELAY1RETEND结果：按一下单脉冲，8个小灯左移点亮一次接线：INT1接单脉冲P1口接8个小灯3）将8051计数器T0，按计数器模式和方式1工作，对P3.4(T0)引脚进行单脉冲计数，并将其数值按二进制在P1口驱动LED灯上显示出来。

ORG 0000HSTART:MOV TMOD,#05HMOV TH0，#0MOV TL0，#0SETB TR0LOOP:MOV P1，TL0LJMP LOOPEND结果：P1口与四个小灯相连，按单脉冲的次数在四个小灯上显示接线：（P3.4）T0接单脉冲P1.0到P1.4接4个小灯4）用CPU内部定时器T0中断方式计时，实现每1秒钟输出状态发生一次反转。

ORG 0000HLJMP STARTORG 000BHLJMP INTSTART: MOV TMOD,#01HMOV B,#0AH;即10，设循环次数10次。

51单片机外部脉冲计数程序51单片机外部脉冲计数程序是一种常见的嵌入式应用程序，它可以通过计数外部脉冲信号来实现各种功能，如测量速度、记录行程、控制电机等。

在本文中，我们将介绍如何编写一个简单的51单片机外部脉冲计数程序，供初学者参考。

一、程序框架```c#include <reg52.h>sbit PulsePin = P1^0; //定义脉冲信号输入引脚unsigned long cnt = 0; //计数器void ExternalInterrupt0() interrupt 0 //外部中断0的中断服务程序{cnt++; //计数器加一}```程序中定义了一个脉冲信号输入引脚PulsePin，一个计数器cnt，并在主程序中开启了全局中断和外部中断0，并设置外部中断0为下降沿触发。

在外部中断0的中断服务程序中，计数器cnt会加一。

二、程序解析1. 硬件连接将需要计数的脉冲信号输入引脚连接到单片机的P1.0引脚上，并连接好单片机的电源和地线。

2. 宏定义和全局变量首先定义了PulsePin引脚为输入模式，并定义了计数器cnt为无符号长整型变量。

3. 主程序在主程序中，首先开启了全局中断和外部中断0，然后设置外部中断0为下降沿触发。

最后加入一个无限循环，等待外部中断的触发。

4. 外部中断0的中断服务程序在外部中断0的中断服务程序中，计数器cnt会加一。

三、总结本文介绍了如何编写一个简单的51单片机外部脉冲计数程序。

通过外部中断0的中断服务程序，可以实现对外部脉冲信号的计数。

本程序只是一个简单的例子，读者可以根据自己的需求对其进行改进和优化。

51单片机脉冲产生程序设计脉冲产生是嵌入式系统中非常重要的功能之一、在51单片机中，我们可以通过定时器/计数器和中断来实现脉冲的产生。

下面将详细介绍如何设计一个脉冲产生的程序。

首先，我们需要选择一个定时器作为脉冲产生的源。

在51单片机中，有两个可用的定时器，分别是定时器0和定时器1、我们选择一个定时器后，就需要设置定时器的工作模式和计数方式。

在这个例子中，我们选择使用定时器1，并设置为工作模式1和16位计数。

下面是相关的代码示例：```c#include <reg51.h>//定义定时器1的计数周期，用于控制脉冲的频率//主函数void main//声明并初始化定时器计数值unsigned int count = 0xFFFF - TIM1_CYCLE;//设置定时器1的工作模式和计数方式TMOD=0x20;//工作模式1TH1 = count / 256; // 设置高字节TL1 = count % 256; // 设置低字节//启动定时器1TR1=1;while (1)//脉冲输出的相关处理//这里可以添加相关操作}```在上述代码中，我们通过`TIM1_CYCLE`宏定义了定时器1的计数周期，用于控制脉冲的频率。

然后，我们设置了定时器1的工作模式为工作模式1，并计算出计数值，将其分别赋值给TH1和TL1寄存器。

最后，启动定时器1，并在主循环中进行相关的脉冲输出处理。

通过以上的代码段，我们实现了一个简单的脉冲产生程序。

在实际应用中，我们可以根据需要进行进一步的处理，例如根据输入信号进行触发控制、与其他模块进行通信等。

需要注意的是，在上述代码中，我们使用了51单片机的计数方式1，即工作模式1、根据实际需求，您可以根据相应的定时器和计数方式进行调整。

另外，定时器的计数周期也可以根据具体应用进行调整，以满足不同的脉冲需求。

总结起来，设计一个脉冲产生的程序需要选择定时器和计数方式，设置定时器的工作模式和计数值，然后启动定时器，并在主循环中进行相关的处理。

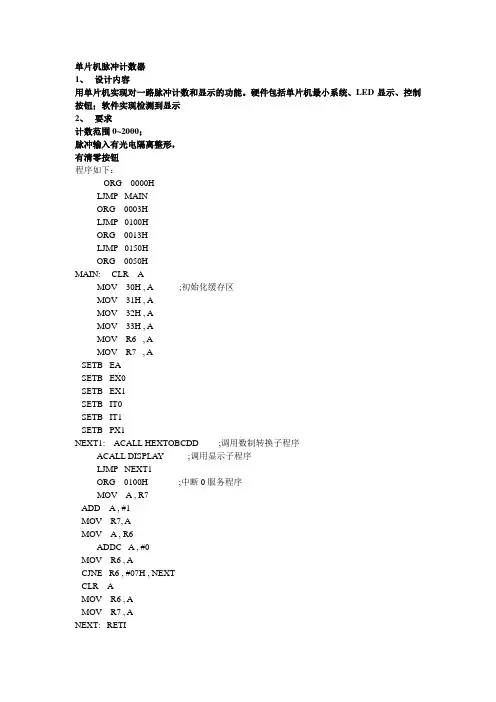

单片机脉冲计数器1、设计内容用单片机实现对一路脉冲计数和显示的功能。

硬件包括单片机最小系统、LED显示、控制按钮；软件实现检测到显示2、要求计数范围0~2000；脉冲输入有光电隔离整形，有清零按钮程序如下：ORG 0000HLJMP MAINORG 0003HLJMP 0100HORG 0013HLJMP 0150HORG 0050HMAIN: CLR AMOV 30H , A ;初始化缓存区MOV 31H , AMOV 32H , AMOV 33H , AMOV R6 , AMOV R7 , ASETB EASETB EX0SETB EX1SETB IT0SETB IT1SETB PX1NEXT1: ACALL HEXTOBCDD ;调用数制转换子程序ACALL DISPLAY ;调用显示子程序LJMP NEXT1ORG 0100H ;中断0服务程序MOV A , R7ADD A , #1MOV R7, AMOV A , R6ADDC A , #0MOV R6 , ACJNE R6 , #07H , NEXTCLR AMOV R6 , AMOV R7 , ANEXT: RETIORG 0150H ;中断1服务程序CLR AMOV R6 , AMOV R7 , ARETIORG 0200HHEXTOBCDD:MOV A , R6 ;由十六进制转化为十进制PUSH ACCMOV A , R7PUSH ACCMOV A , R2PUSH ACCCLR AMOV R3 , AMOV R4 , AMOV R5 , AMOV R2 , #10HHB3: MOV A , R7 ;将十六进制中最高位移入进位位中RLC AMOV R7 , AMOV A , R6RLC AMOV R6 , AMOV A , R5 ;每位数加上本身相当于将这个数乘以2 ADDC A , R5DA AMOV R5 , AMOV A , R4ADDC A , R4DA A ;十进制调整MOV R4 , AMOV A , R3ADDC A , R3DJNZ R2 , HB3POP ACCMOV R2 , APOP ACCMOV R7 , APOP ACCMOV R6 , ARETORG 0250HDISPLAY: MOV R0 , #30HMOV A , R5ANL A , #0FHMOV @R0 , AMOV A , R5SW AP AANL A , #0FHINC R0MOV @R0 , AMOV A , R4ANL A , #0FHINC R0MOV @R0 , AMOV A , R4SW AP AANL A , #0FHINC R0MOV @R0 , AMOV R0 , #30HMOV R2 , #11111110BAGAIN: MOV A , R2MOV P2 , AMOV A , @R0MOV DPTR , #TABMOVC A , @A+DPTRMOV P0 , AACALL DELAYINC R0MOV A , R2RL AMOV R2 , AJB ACC.4 , AGAINRETTAB: DB 03FH , 06H , 5BH , 4FH , 66H , 6DH , 7DH , 07H , 7FH , 6FH ;七段码表DELAY: MOV TMOD , #01H ;0.05s延时子程序MOV TL0 , #0B0HMOV TH0 , #3CHSETB TR0WAIT: JNB TF0 , WAITCLR TF0CLR TR0RETEND单片机的T1口计数，T0口定时，P1口输出段码，P2口位选，三位数码管显示 ORG 0000HAJMP MAINORG 000BHAJMP COUNTORG 0100HMAIN: MOV TMOD,#51HMOV TH1,#00HMOV TL1,#00HMOV TL0,#0B0HMOV TH0,#3CHSETB PT0SETB ET0SETB EASETB TR0SETB TR1WAIT: AJMP WAITCOUNT: MOV 30H,TL1MOV 31H,TH1LCALL BCDLCALL WFRETIBCD: MOV R1,30HMOV A,R1MOV B,#100DIV ABMOV 33H,AMOV A,BMOV B,#10DIV ABMOV 34H,AMOV 35H,BPLAY: MOV A,33HMOV DPTR,#TABMOVC A,@A+DPTRMOV P1,ASETB P2.2LCALL DELAYCLR P2.2MOV A,34HMOVC A,@A+DPTRMOV P1,ASETB P2.1LCALL DELAYCLR P2.1MOV A,35HMOVC A,@A+DPTRMOV P1,ASETB 2.0LCALL DELAYCLR P2.0RETTAB: DB 3FH,06H,5BH,4FH,66F,6DH,7DH,07H,7FH,6FHDELAY: MOV R5,#10HDE1: MOV R7,#5DE2: MOV R6,#20DE3: DJNZ R6,DE3DJNZ R7,DE2DJNZ R5,DE1RETWF: MOV TH1,#00HMOV TL1,#00HMOV TH0,#0B0HMOV TL0,#3CHSETB TR1SETB TR0RETENDCOUNT: CLR TR1CLR TR0MOV 30H,TL1MOV 31H,TH1LCALL BCDLCALL WFRETORG 0000HAJMP MAINORG 000BHAJMP COUNTORG 0100HMAIN: MOV TMOD,#51HMOV TH1,#00HMOV TL1,#00HMOV TL0,#0B0HSETB PT0SETB ET0SETB EASETB TR0SETB TR1WAIT: AJMP W AITCOUNT: MOV 30H,TL1MOV 31H,TH1LCALL BCDLCALL WFRETIBCD: MOV R1,30HMOV A,R1MOV B,#100DIV ABMOV 33H,AMOV A,BMOV B,#10DIV ABMOV 34H,AMOV 35H,BPLAY: MOV A,33HMOV DPTR,#TABMOVC A,@A+DPTRMOV P1,ASETB P2.2LCALL DELAYCLR P2.2MOV A,34HMOVC A,@A+DPTRMOV P1,ASETB P2.1LCALL DELAYCLR P2.1MOV A,35HMOVC A,@A+DPTRMOV P1,ASETB 2.0LCALL DELAYCLR P2.0RETTAB: DB 3FH,06H,5BH,4FH,66F,6DH,7DH,07H,7FH,6FHDE1: MOV R7,#5DE2: MOV R6,#20 DE3: DJNZ R6,DE3DJNZ R7,DE2DJNZ R5,DE1RETWF: MOV TH1,#00H MOV TL1,#00HMOV TH0,#0B0HMOV TL0,#3CHSETB TR1SETB TR0RETENDCOUNT: CLR TR1CLR TR0MOV 30H,TL1MOV 31H,TH1LCALL BCDLCALL WFRET。
