光盘尺寸详解

  • 格式：doc
  • 大小：127.00 KB
  • 文档页数：3

光盘尺寸详解（附图）
(2010-12-28 12:21:25)
目前市场上常见的光盘分为3寸盘和5寸盘。

尺寸如下：
以5寸光盘为例
3寸盘：
外径80mm,内圈圆孔15mm
印刷尺寸：外径78mm；内径38mm，也有印刷到20mm或36mm的。

凹槽圆环直径：33.6mm（不同的盘稍有差异，也有没凹槽的）。

5寸盘：
外径120mm,内圈圆孔15mm
印刷尺寸：外径118mm或116mm；内径38mm，也有印刷到20mm或36mm的。

凹槽圆环直径：33.6mm（不同的盘稍有差异，也有没凹槽的）
光盘包装作为一种新型的应刷品种已经在市场中占有一定得地位。

具体示意图如下：
主封面在左边尺寸：宽是12.6CM在左边有3MM的出血，高是12.1，上下各有3MM的出血。

副封（主封面的右边的画面）：宽高的尺寸同左，但出血位在右边。

底纸尺寸（不包括两折边的）：宽13.8CM不用出血，高11.8CM，上下各有3MM出血
底纸的两折边的尺寸：有效尺寸为宽为7MM+3MM出血（注意一个在左一个在右），高为11.8CM，上下各有3MM的出血
注：红色区域为出血
设计光盘尺寸标准:外径:118毫米;内径为36毫米
光盘封面设计尺寸2007-10-19 16:08光盘封面设计尺寸
一、封面封底单出：
1、封面尺寸 120.5*120.5mm (不包括出血线) 300dpi(点/英寸)扫描图片 / 175dpi输出film 126.5*126.5mm (包括出血线)
2、封底尺寸 151*118mm (不包括出血线) 300dpi扫描图片 / 175dpi输出film
157*124mm (包括出血线)
3、折线宽为7mm
二、封面封底连片： *********2
1、尺寸：291*127mm (包括出血线) 300dpi扫描图片 / 175dpi输出film
285*121mm (不包括出血线) 300dpi扫描图片 / 175dpi输出film
2、画出出血线与折线，线在图下面
3、折线宽为10-11mm
三、盘面：
1、尺寸 116mm<=外经（117mm）<=118mm 定为（117mm）
18mm< 内经(36mm)< =36mm 定为（36mm）
中心画小细十字，一便定位
2、药膜向上
3、18mm<药膜面积<118mm，在做图时一定要有底色，以便压住盘面本身颜色，其它区域为透明，没有药膜。

4、颜色的3值（？）要大于10%
四、注意事项：
1、盘面、封面封底要打样
2、检查样片：a)颜色是否正常？
b)尺寸是否正常？
c)出血线与折线是否正确？
d)盘面药膜内外直径范围是否在>18mm与<118mm之间?
e)如果盘面的4色不能压住盘面本身颜色，是否有压盘的第5色？
3、设计图时扫描用300dpi分辨率，出图时：封面封底为175dpi或200dpi；盘面为100dpi 或110dpi，
4、盘面的药膜一定要向上，封面封底的药膜向下。

5、条形码及条形码图一般放在封底，尺寸大小不小于原图的80%。

6、封面明显位置一定要有ISBN号与条码号（如果申办了ISBN号与条码号的话此项一定要有，这是音响出版司明文要求）
7、封面或封底要有出品单位与研制单位（公司）的字样
光盘尺寸普通标准 120 型光盘
尺寸：外径 120mm、内径 15mm
厚度：1.2mm
容量：DVD 4.7GB；CD 650MB/700MB/800MB/890MB
小团圆盘 80 型光盘
尺寸：外径 80mm，内径 21mm
厚度：1.2 mm
容量：39--54MB 不等
名片光盘
尺寸：外径 56mmX86mm，60mmX86mm 内径 22mm
厚度：1.2 mm
容量：39--54MB 不等
双弧形光盘
尺寸：外径 56mmX86mm，60mmX86mm 内径 22mm
厚度：1.2 mm
容量：30MB/50MB
异型光盘
尺寸：可定制
厚度： 1.2mm
容量： 50MB/87MB/140MB/200MB。

合集下载

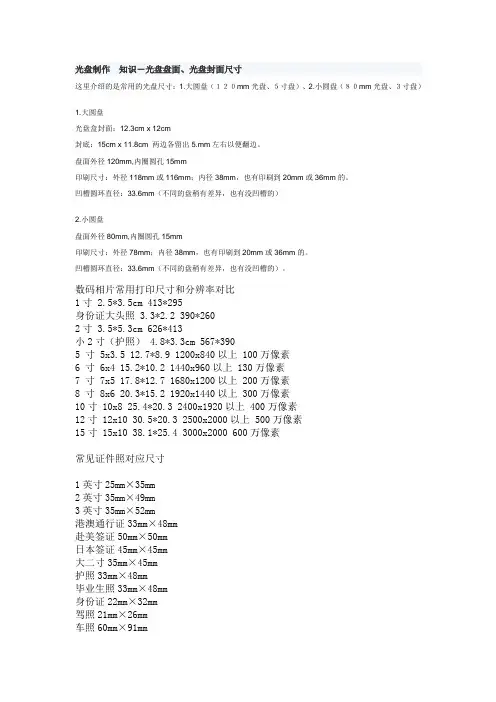

光盘制作知识及照片尺寸doc

光盘制作知识及照片尺寸doc

光盘制作知识－光盘盘面、光盘封面尺寸这里介绍的是常用的光盘尺寸：1.大圆盘（１２０mm光盘、５寸盘）、2.小圆盘（８０mm光盘、３寸盘）1.大圆盘光盘盒封面：12.3cm x 12cm封底：15cm x 11.8cm 两边各留出5.mm左右以便翻边。

盘面外径120mm,内圈圆孔15mm印刷尺寸：外径118mm或116mm；内径38mm，也有印刷到20mm或36mm的。

凹槽圆环直径：33.6mm（不同的盘稍有差异，也有没凹槽的）2.小圆盘盘面外径80mm,内圈圆孔15mm印刷尺寸：外径78mm；内径38mm，也有印刷到20mm或36mm的。

凹槽圆环直径：33.6mm（不同的盘稍有差异，也有没凹槽的）。

数码相片常用打印尺寸和分辨率对比1寸 2.5*3.5cm 413*295身份证大头照 3.3*2.2 390*2602寸 3.5*5.3cm 626*413小2寸（护照） 4.8*3.3cm 567*3905 寸 5x3.5 12.7*8.9 1200x840以上 100万像素6 寸 6x4 15.2*10.2 1440x960以上 130万像素7 寸 7x5 17.8*12.7 1680x1200以上 200万像素8 寸 8x6 20.3*15.2 1920x1440以上 300万像素10寸 10x8 25.4*20.3 2400x1920以上 400万像素12寸 12x10 30.5*20.3 2500x2000以上 500万像素15寸 15x10 38.1*25.4 3000x2000 600万像素常见证件照对应尺寸1英寸25mm×35mm2英寸35mm×49mm3英寸35mm×52mm港澳通行证33mm×48mm赴美签证50mm×50mm日本签证45mm×45mm大二寸35mm×45mm护照33mm×48mm毕业生照33mm×48mm身份证22mm×32mm驾照21mm×26mm车照60mm×91mm照片尺寸与打印尺寸之对照（分辨率：300dpi ）照片尺寸（英寸）打印尺寸（厘米）10x15 25.4x38.110x12 25.4x30.58x10 20.3x25.46x8 15.2x20.35x8 12.7x20.35x7 12.7x17.74x6 10.1x15.23.5x5 8.9x12.7传统尺寸分辨率5寸 3X5(5x3.5) 800X6006寸 4X6 1024X7687寸 5X7 1024X7688寸 6X9(8x6) 1 280X960小二寸48mm × 33mm8x10 1600x120010寸 10x8 2400x192012寸 12x10 2880x240014寸 14x10 3360x2400500万像素有效，像素2560X1920。

光盘和光驱PPT课件

光盘和光驱PPT课件

❖ 稳定性是指一部光驱在较长的一段时间（至 少一年）内能保持稳定的、较好的读盘能力。
29
6、接口类型
-计算机组装与维护》
❖ 光驱根据安装位置的不同有内置光驱和外置 光驱两种类型
❖ 目前内置光驱全部采用SATA接口，外置光驱 则采用USB接口
30
-计算机组装与维护》
五 光驱使用的注意事项 1. 做到定期除尘 2. 在光驱工作时一定要避免机箱的倾斜、振动
Memory）光驱是只能读取光盘中的数据而不 能对光盘数据进行写操作的光盘驱动器，是在 微型计算机系统中使用最多的设备。最高速度 为7800KB/s。
14
-计算机组装与维护》
2、CD-RW CD-RW （CD-ReWritable）光驱是可重复
刻录的光驱，即可反复录制或删除录制到光盘 中的数据，与软盘和硬盘的数据读写方式相似。 较之CD-R有明显的优势，如CD-R只能一次性 写入，刻录时一旦出错，盘片立即报废，而 CD-RW可以清除出错的操作，重新刻录。
一个单层的蓝光光碟的容量为25或是27GB， 足够烧录一个长达4小时的高解析影片。
10
蓝光光盘
-计算机组装与维护》
浦科特蓝光光驱 HD DVD（或称：High Definition DVD）是
一种数字光储存格式的蓝色光束光碟产品，
11
6.2 光驱
-计算机组装与维护》
一、光驱概述
❖ 光盘驱动器是目前微机系统的标准配置，通 常简称为光驱。光驱具有灵活的数据存储及 交流方式。随着光存储技术的快速发展，光 驱经历了从1X倍速光驱到52X光驱，从只读 光驱到可重复读写光驱，从CD光驱到DVD光 驱的发展过程。
4、平均访问时间
❖ 平均访问时间即平均寻道时间是指从CPU向 光驱发出数据读取指令到光驱寻找到光盘上 数据所在位置所需要的时间，一般的CDROM其平均存取时间在150ms以下。
光盘制式标准及分类

光盘制式标准及分类

光盘制式标准及分类
1、光盘的种类: 1. CD-ROM碟:一次性碟。

2、标准容量700M，直径12CM。

3、只能刻录MP3、音乐CD、VCD、SVCD、数据。

4、2. DVD-(+)R碟:一次性碟。

5、标准容量D5盘4.7G，D9盘8.5G，直径12CM。

6、可以刻录DVD、MP3、数据等。

7、3. CD-RW碟:是可擦写光碟。

8、可以将刻在上面的数据用软件擦除后重新刻录，反复使用。

9、4. DVD-RW碟:性质与CD-RW相同。

10、主要是这四种，其他的一般用得较少。

11、一次性的光盘适合保存需要长期保存的文件，价格便宜。

12、可擦写光盘可以用来保存临时性的文件(或试刻的文件)，不要了可以擦除，节约光盘，但价格较贵。

13、还有一种小盘，直径8CM，CD盘200M，DVD盘1.4G，用得很少。

14、一次性CD-ROM盘在没有刻满而且上次刻录没有封盘的情况下，可以添加刻录，一旦刻满，就无法再次刻录。

15、一次性DVD-(+)R盘在没有刻满的情况下虽然也可以添加刻录，但以前刻录的数据无法读取，实际上只能是一次性刻录。

16、CD-RW和DVD-RW可擦写盘，CD-RW的寿命较长，而DVD-RW的寿命很短。

17、至于具体的次数没有权威的资料,商家的宣传不可靠。

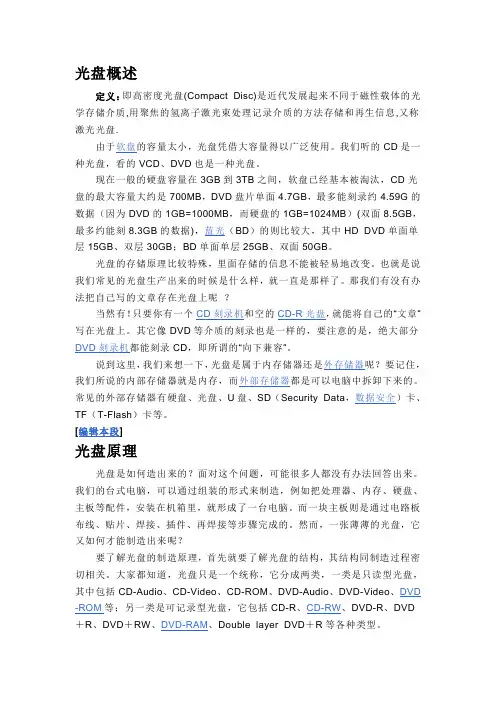

光盘概述

光盘概述

光盘概述定义：即高密度光盘(Compact Disc)是近代发展起来不同于磁性载体的光学存储介质,用聚焦的氢离子激光束处理记录介质的方法存储和再生信息,又称激光光盘.由于软盘的容量太小，光盘凭借大容量得以广泛使用。

我们听的CD是一种光盘，看的VCD、DVD也是一种光盘。

现在一般的硬盘容量在3GB到3TB之间，软盘已经基本被淘汰，CD光盘的最大容量大约是700MB，DVD盘片单面4.7GB，最多能刻录约4.59G的数据（因为DVD的1GB=1000MB，而硬盘的1GB=1024MB）(双面8.5GB，最多约能刻8.3GB的数据)，蓝光（BD）的则比较大，其中HD DVD单面单层15GB、双层30GB；BD单面单层25GB、双面50GB。

光盘的存储原理比较特殊，里面存储的信息不能被轻易地改变。

也就是说我们常见的光盘生产出来的时候是什么样，就一直是那样了。

那我们有没有办法把自己写的文章存在光盘上呢？当然有！只要你有一个CD刻录机和空的CD-R光盘，就能将自己的“文章”写在光盘上。

其它像DVD等介质的刻录也是一样的，要注意的是，绝大部分DVD刻录机都能刻录CD，即所谓的“向下兼容”。

说到这里，我们来想一下，光盘是属于内存储器还是外存储器呢？要记住，我们所说的内部存储器就是内存，而外部存储器都是可以电脑中拆卸下来的。

常见的外部存储器有硬盘、光盘、U盘、SD（Security Data，数据安全）卡、TF（T-Flash）卡等。

[编辑本段]光盘原理光盘是如何造出来的？面对这个问题，可能很多人都没有办法回答出来。

我们的台式电脑，可以通过组装的形式来制造，例如把处理器、内存、硬盘、主板等配件，安装在机箱里，就形成了一台电脑。

而一块主板则是通过电路板布线、贴片、焊接、插件、再焊接等步骤完成的。

然而，一张薄薄的光盘，它又如何才能制造出来呢？要了解光盘的制造原理，首先就要了解光盘的结构，其结构同制造过程密切相关。

大家都知道，光盘只是一个统称，它分成两类，一类是只读型光盘，其中包括CD-Audio、CD-Video、CD-ROM、DVD-Audio、DVD-Video、DVD -ROM等；另一类是可记录型光盘，它包括CD-R、CD-RW、DVD-R、DVD＋R、DVD＋RW、DVD-RAM、Double layer DVD＋R等各种类型。
