压缩机高效还应看工况

活塞式制冷压缩机选择活塞式制冷压缩机应根据名义工况制冷量或计算理论排气量，查制冷压缩机产品样本，选择制冷压缩机型号和台数。

在选择时掌握以下原则：1）选择台数尽可能少，制冷量大时选大型机。

一般最少二台。

机房内的压缩机应尽可能少，这样可以减少运行管理工作量，制冷管道的布置方便，因此，应尽量选择大型机，但考虑到制冷系统的可靠性，最少选择两台。

2）尽量选同系列压缩机。

为减少维修中配件的数量，制冷压缩机的缸径尽量选用相同的，因为，相同缸径的压缩机的活塞、连杆、缸套、气阀等完全一致。

[例题1] 已知某氨制冷系统蒸发温度为-10℃，冷凝温度为35℃，机器负荷j Q =195000W ，试对制冷压缩机进行选型计算。

[解]1．确定设计工况下的D λ和vD q 值根据蒸发温度0t =-10℃，冷凝温度k t =35℃，设计工况下无过冷(本题没有提及设置再冷却器)，查表4—1和表4—5分别得D λ=0.47，vD q = 2588.23/m kJ 。

2．确定压缩机名义工况下的N λ、vN q 值根据表1-3，氨压缩机的名义工况为蒸发温度0t =-15℃，冷凝温度k t =30℃，查表4-1得，N λ=0.73。

根据蒸发温度0t =-15℃，过冷温度g t =25℃，查表4-5得,vN q =2128.33/m kJ 。

3．计算所需压缩机名义工况产冷量 将有关数据代入公式(4-5)中得： vD D N v N jN q q Q Q λλ==1950002.258874.03.212873.0⨯⨯⨯=158183 （W ） 4．确定压缩机的型号和台数由压缩机产品样本查出（表4-3），一台6AW10型制冷压缩机，其名义制冷量N Q =81280W 。

根据压缩机选型原则，选两台6AW10型制冷压缩机，可满足需要即： N Q ∑=2×81280=162560 （W ） 或用理论排气量进行选型计算，由式(4—6)得 vDD jh q Q V ∙=λ6.3=2.258874.01950006.3⨯⨯=366.5 （h m /3）同样选配两台6AW10型制冷压缩机，可满足要求，由压缩机产品样本查得两台压缩机的总理论排气量为：h V =2×190.2=380.4 （h m /3）（二）双级压缩机的选择双级压缩机有单级双级机和配组式双级压缩机。

冷库制冷压缩机运行中的正常工况冷库制冷压缩机运行中的正常工况1、压缩机的吸气温度应比蒸发温度高5-15℃;2、压缩机的排气温度r12系统最高不得超过130℃，r22系统不得超过150℃;3、压缩机曲轴箱的油温最高不得超过70℃;4、压缩机的吸气压力应与蒸发压力相对应;5、压缩机的排气压力r12系统最高不得超过1.2mpa，r22系统不得超过1.6mpa6、压缩机的油压比吸气压力高0.12-0.3mpa;7、经常注意冷却水量和水温，冷凝器的出水温度应比进水温度高出2-5℃为宜;8、经常注意压缩机曲轴箱的油面和油分离器的回油情况;9、压缩机不应有任何敲击声，机体各部发热应正常;10、冷凝压力不得超过压缩机的排气压力范围。

制冷压缩机冷库维修为减小膨胀阀调节后的压力及温度损失，膨胀阀尽可能安装在距冷库维修入口处的水平管道上，感温包应包扎在回气管(低压管)的侧面中央位置。

膨胀阀在正常工作时，阀体结霜呈斜形，入口侧不应结霜，否则应视为入口滤网存在冰堵或脏堵。

正常情况下，膨胀阀工作时是很幽静的，如果发出较明显的“丝丝”声，说明系统中制冷剂不足。

当膨胀阀出现感温系统漏气、调节失灵等故障时应予更换。

1、冷库制冷压缩机偶然停止运行或制冷量突然下降的现象常见原因有：电动机不能启动，主要由于供电电路、控制电路及电动机本身出了故障。

电动机拖不动，主要由压缩机咬煞或阀门漏气等原因造成。

运行中突然停车，主要由吸气压力过低、排气压力过高、润滑油压力太低、电动机超载等引起。

制冷量不足，主要由蒸发器结霜太厚、冷冻室的密封及绝热性能差、膨胀阀流量太大、系统内有空气、制冷剂充注过多、过滤器不畅通、膨胀阀堵塞、制冷剂不足、蒸发器里有油等原因引起。

不制冷;主要是系统中制冷剂不能循环流动所致。

压缩机本身的故障。

制冷系统发生故障后，必须分段检查，查明原因，采取合适的措施予于排除。

2、冻堵：又称“冰堵”。

氟利昂制冷系统中液体冻结物[如冰]阻碍制冷剂流动的现象。

XXXX有限公司压缩机设计指南编制：审核：部门批准：设计指南编号：备注：本指南涉及到的压缩机零部件企业标准.测试规范.KNOW-HOW按照其最新版本执行，以后更新的技术文件也适用于本指南。

目录目录 (2)1适用范围 (3)2压缩机简要说明 (3)2.1压缩机综述 (3)2.2设计指南本部分适用范围 .................................................................................. 错误!未定义书签。

2.3多楔带空调压缩机基本组成 (4)3压缩机设计 (5)3.1设计原则 (5)3.2性能匹配 (7)3.3压缩机的性能参数计算 (9)3.4压缩机的选型 (9)4压缩机的EBOM数据 (9)5压缩机的测试规范 (10)5.1测试内容 (10)5.2测试标准、方法 (10)6压缩机注意事项 (11)7压缩机图纸模式 (11)7.1图纸主要内容和形式 (11)1 适用范围本设计指南适用于XX公司所有车型的压缩机设计开发。

2 压缩机简要说明2.1 压缩机综述压缩机作为汽车空调制冷系统的核心部件，具有重要功能把气态制冷剂从低温低压的气体压缩至高温高压蒸汽。

压缩机是制冷系统中低压和高压、低温和高温的转换装置，其正常工作时实现热交换的必要条件。

汽车空调常见压缩机的主要类型有：斜盘式活塞压缩机、摇板式活塞压缩机、旋叶式压缩机、涡旋式压缩机等，压缩机内各运动部件的润滑主要依靠润滑油随制冷剂一起循环。

压缩机的性能指标主要有:制冷量、功耗，COP值，容积效率、排气量等。

摆盘式和斜盘式活塞压缩机，它的优点是惯性较小，结构紧凑。

目前汽车空调系统中仍然以它为主；如：某公司双向斜盘10缸压缩机;目前期待其在成本和耐久性上更加优异的表现；旋叶式压缩机有圆形和椭圆形两类，叶片有二片、三片、四片、五片等几种。

其中圆形汽缸配置的叶片为二、三、四片三种，如松下H12压缩机（圆形3叶片）；椭圆形汽缸配置的叶片为四、五片两种，如JSS96压缩机（椭圆形5叶片）；其特点是尺寸比较小，重量相对比较轻，成本相对比较低。

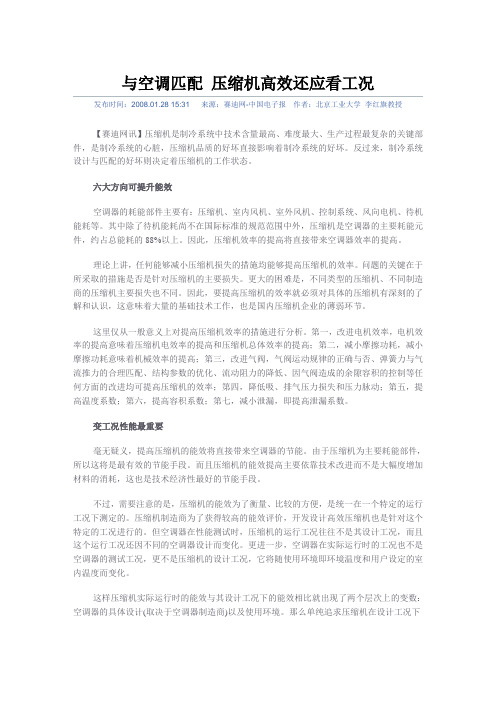

与空调匹配压缩机高效还应看工况发布时间：2008.01.28 15:31来源：赛迪网-中国电子报作者：北京工业大学李红旗教授【赛迪网讯】压缩机是制冷系统中技术含量最高、难度最大、生产过程最复杂的关键部件，是制冷系统的心脏，压缩机品质的好坏直接影响着制冷系统的好坏。

反过来，制冷系统设计与匹配的好坏则决定着压缩机的工作状态。

六大方向可提升能效空调器的耗能部件主要有：压缩机、室内风机、室外风机、控制系统、风向电机、待机能耗等。

其中除了待机能耗尚不在国际标准的规范范围中外，压缩机是空调器的主要耗能元件，约占总能耗的88%以上。

因此，压缩机效率的提高将直接带来空调器效率的提高。

理论上讲，任何能够减小压缩机损失的措施均能够提高压缩机的效率。

问题的关键在于所采取的措施是否是针对压缩机的主要损失。

更大的困难是，不同类型的压缩机、不同制造商的压缩机主要损失也不同。

因此，要提高压缩机的效率就必须对具体的压缩机有深刻的了解和认识，这意味着大量的基础技术工作，也是国内压缩机企业的薄弱环节。

这里仅从一般意义上对提高压缩机效率的措施进行分析。

第一，改进电机效率，电机效率的提高意味着压缩机电效率的提高和压缩机总体效率的提高；第二，减小摩擦功耗，减小摩擦功耗意味着机械效率的提高；第三，改进气阀，气阀运动规律的正确与否、弹簧力与气流推力的合理匹配、结构参数的优化、流动阻力的降低、因气阀造成的余隙容积的控制等任何方面的改进均可提高压缩机的效率；第四，降低吸、排气压力损失和压力脉动；第五，提高温度系数；第六，提高容积系数；第七，减小泄漏，即提高泄漏系数。

变工况性能最重要毫无疑义，提高压缩机的能效将直接带来空调器的节能。

由于压缩机为主要耗能部件，所以这将是最有效的节能手段。

而且压缩机的能效提高主要依靠技术改进而不是大幅度增加材料的消耗，这也是技术经济性最好的节能手段。

不过，需要注意的是，压缩机的能效为了衡量、比较的方便，是统一在一个特定的运行工况下测定的。

冰箱压缩机标准工况
冰箱压缩机是冰箱的心脏，是冰箱制冷系统中最重要的部件之一。

它的工作状
态直接关系到冰箱的制冷效果和使用寿命。

因此，冰箱压缩机的标准工况十分重要。

首先，冰箱压缩机的标准工况应满足以下要求，在额定电压、额定频率下，冰
箱压缩机应能够在规定的时间内将蒸汽吸入、压缩、冷凝和排出。

同时，压缩机的运行应保持稳定，不应出现异常噪音、振动或过热现象。

其次，冰箱压缩机的标准工况还应考虑环境因素。

在标准工况下，压缩机应能
够在规定的温度范围内正常运行，不受外界温度影响。

此外，对于湿度和气压等环境因素，压缩机也应具有一定的适应能力，保证其正常工作。

另外，冰箱压缩机的标准工况还应包括其能耗和制冷效果。

在标准工况下，压
缩机应能够在保证制冷效果的前提下，尽量减少能耗，提高能效比。

同时，压缩机的制冷效果也应符合国家标准，保证冰箱的制冷速度和温度控制在合理范围内。

最后，冰箱压缩机的标准工况还需考虑其结构和材料。

在标准工况下，压缩机
应具有合理的结构设计，便于安装和维修，并且采用耐高温、耐腐蚀的材料，保证其长期稳定运行。

综上所述，冰箱压缩机的标准工况涉及到多个方面，包括电气、机械、制冷、
环境等多个方面的要求。

只有在标准工况下，冰箱压缩机才能够保证其稳定可靠的运行，为冰箱的正常使用提供保障。

因此，厂家在生产和设计冰箱压缩机时，应严格遵循标准工况的要求，不断提高产品质量，满足用户的需求。

冰箱压缩机标准工况冰箱压缩机是冰箱的心脏，是冷冻循环系统的核心部件。

它的工作状态直接影响到冰箱的制冷效果和使用寿命。

为了确保冰箱压缩机的正常运行，我们需要了解冰箱压缩机的标准工况。

首先，冰箱压缩机的标准工况是指在规定的环境条件下，压缩机可以达到设计要求的制冷效果。

一般来说，冰箱压缩机的标准工况包括环境温度、冷凝温度、蒸发温度和制冷剂种类等因素。

环境温度是指压缩机所处的环境温度，通常为25摄氏度。

在这个温度下，压缩机的制冷效果是最佳的。

如果环境温度过高或过低，都会影响到压缩机的工作效果，甚至损坏压缩机。

冷凝温度是指压缩机排气冷凝的温度，一般为45摄氏度。

冷凝温度过高会导致压缩机排气不畅，影响制冷效果；冷凝温度过低则会导致压缩机排气不足，同样会影响到制冷效果。

蒸发温度是指压缩机蒸发的温度，一般为-23.3摄氏度。

蒸发温度过高会导致压缩机吸气不足，制冷效果下降；蒸发温度过低则会导致压缩机吸气过度，同样会影响到制冷效果。

制冷剂种类也会影响到冰箱压缩机的工作效果。

不同的制冷剂在不同的工况下有不同的性能表现，因此在选择制冷剂时需要考虑到实际使用环境和要求。

除了以上因素外，压缩机的额定功率、转速、排气量等参数也是影响其工作效果的重要因素。

在标准工况下，这些参数都需要符合设计要求，才能保证压缩机的正常运行。

总的来说，冰箱压缩机的标准工况是一个综合性的概念，需要考虑到多个因素的影响。

只有在规定的工况下，压缩机才能发挥最佳的制冷效果，保证冰箱的正常运行和使用寿命。

因此，在使用冰箱的过程中，我们需要注意保持环境温度适宜，定期清洁冷凝器和蒸发器，避免使用不当的制冷剂，以及定期检查和维护冰箱压缩机，以确保其在标准工况下的正常运行。

只有这样，我们才能充分利用冰箱压缩机的制冷能力，延长冰箱的使用寿命，提高制冷效果。

冰箱压缩机的标准工况是决定其工作效果的重要因素，只有在标准工况下，冰箱才能发挥最佳的制冷效果。

因此，我们在日常使用冰箱时，需要注意保持环境温度适宜，定期清洁冷凝器和蒸发器，避免使用不当的制冷剂，以及定期检查和维护冰箱压缩机，以确保其在标准工况下的正常运行。

压缩机标准工况
压缩机标准工况是指压缩机在正常工作条件下运行的状态，通常是根据设备的制造标准、使用要求以及相关行业规范而制定的。

以下是压缩机标准工况的一些常见规定和要求：
1.温度：压缩机的进气温度通常应保持在5℃-40℃之间，排气温度则应保持在
80℃-150℃之间。

在标准工况下，压缩机的进气和排气温度不应超过设备的最大和最小允许温度。

2.压力：压缩机的进气压力应符合设备的设计要求，通常在0.1MPa-1.0MPa
之间。

排气压力则应根据压缩机的用途和工艺要求而定，一般在1.0MPa-10.0MPa 之间。

在标准工况下，压缩机的进气和排气压力应保持在设备的额定范围内。

3.流量：压缩机的流量应根据实际需求而定，但应符合设备的设计要求。

在标准
工况下，压缩机的流量应保持稳定，波动范围不应过大。

4.润滑油：压缩机应使用合适的润滑油，以满足设备的润滑要求。

在标准工况下，
润滑油的种类、粘度、油量和供油方式应符合设备的设计要求。

5.冷却水：对于需要冷却的压缩机，应提供合适温度和流量的冷却水，以保持压
缩机的正常运转。

在标准工况下，冷却水的温度、流量和压力应符合设备的设计要求。

6.电源：压缩机应使用合适的电源，以满足设备的电气要求。

在标准工况下，电
源的电压、频率和功率因数应符合设备的设计要求。

总之，压缩机标准工况的规定和要求是根据设备的实际需求和相关行业规范而定的。

在实际操作中，应尽可能保持压缩机的标准工况，以确保设备的正常运行和延长使用寿命。

如有疑问，建议咨询专业人士获取帮助。

车用空调压缩机的多工况性能测试与分析车用空调压缩机是汽车空调系统中的核心设备之一，它主要负责将制冷剂进行压缩，提高温度和压力，以便实现冷却效果。

为了保证车用空调系统在不同工况下的正常运行和效果达到预期，需要对车用空调压缩机的多工况性能进行测试和分析。

一、测试方法1. 测试设备：车用空调压缩机测试台或整车空调系统测试台。

2. 测试工况：- 低负荷工况：车辆停止行驶，停车状态下进行测试，主要测试低转速和低压力条件下的性能。

- 高负荷工况：车辆行驶状态下进行测试，主要测试高转速和高压力条件下的性能。

- 不同环境温度工况：在不同环境温度下进行测试，以模拟不同季节和地区的使用情况。

3. 测试内容：- 压缩机功率和能效的测试：通过测量压缩机的输入功率和制冷能力，计算出压缩机的能效比，评估其能源利用效率。

- 制冷剂量和循环性能的测试：测试压缩机的制冷剂流量，衡量空调系统的制冷效果和循环性能。

- 压缩机的噪音测试：测量压缩机工作时的噪音水平，评估其工作稳定性和舒适性。

二、测试结果分析根据测试获得的数据，进行以下方面的分析：1. 功率和能效分析：- 对比不同工况下的压缩机功率消耗：分析低负荷和高负荷工况下的功率差异，评估压缩机在不同负荷下的能源利用效率。

- 对比不同工况下的能效比：通过计算压缩机在不同工况下的制冷量与输入功率之比，得出不同工况下的能力效率，进而评估压缩机在各种使用条件下的性能优劣。

2. 制冷剂量和循环性能分析：- 对比不同工况下的制冷剂流量：分析低负荷和高负荷工况下的制冷剂流量差异，评估压缩机在不同负荷下的制冷效果。

- 对比不同环境温度下的制冷效能：通过测试不同环境温度下的制冷效果，评估压缩机在不同季节和地区的实际使用情况中的性能。

3. 噪音分析：- 对比不同工况下的噪音水平：分析低负荷和高负荷工况下的噪音差异，评估压缩机在不同负荷下的工作稳定性和舒适性。

- 对比不同压缩机型号的噪音水平：通过与其他型号的压缩机进行对比测试，评估该型号压缩机的噪音水平是否达到行业标准。

空气悬挂压缩机工况空气悬挂和压缩机工况导言：空气悬挂（Air Suspension）是一种使用空气压缩机来控制车辆悬挂系统的技术。

在汽车领域，空气悬挂被广泛应用于高档轿车和SUV上，为车辆提供更加平稳舒适的悬挂感受。

空气悬挂的核心元件是压缩机，它主要负责将空气压缩成高压气体，并提供给悬挂系统的膨胀筒使用。

本文将从空气悬挂和压缩机的基本原理、工作原理、工作特点等方面展开，探讨其工况。

第一章空气悬挂概述1.1 空气悬挂的定义空气悬挂是一种利用气压来调节车辆悬挂高度及硬度的技术，通过调节气囊的充气量，可以实现车身的升降，以适应不同的道路条件和需求。

1.2 空气悬挂的分类空气悬挂可以分为主动式和被动式两种类型。

主动式空气悬挂可以根据车速、负载等参数实时调整悬挂高度和硬度，以提供最佳的悬挂效果。

被动式空气悬挂则是根据车辆的负载情况进行调节，无法实时响应驾驶员的悬挂需求。

第二章空气悬挂压缩机概述2.1 空气悬挂压缩机的定义空气悬挂压缩机是空气悬挂系统中的核心元件，负责将空气压缩成高压气体，并供给悬挂系统的膨胀筒使用。

2.2 空气悬挂压缩机的工作原理空气悬挂压缩机采用离心式压缩原理工作，通过离心力将空气压缩，形成高压气体。

2.3 空气悬挂压缩机的结构空气悬挂压缩机由压缩机头、电机、排气阀、进气滤清器等组成，其中压缩机头是压缩机最重要的组成部分，也是压缩空气的核心装置。

2.4 空气悬挂压缩机的工作特点空气悬挂压缩机具有工作稳定、噪音低、节省燃油等特点，能够提供适度的悬挂压力，为车辆提供舒适的悬挂感受。

第三章空气悬挂和压缩机的工作况3.1 空气悬挂系统的工作况空气悬挂系统的工作况受到车辆行驶速度、道路条件、车载负荷等因素的影响。

在路面均匀、车速较慢的情况下，空气悬挂系统的工作压力相对较低；而在高速行驶或者行驶在颠簸不平的道路上，悬挂系统的工作压力将会相应增加，以保证车身的稳定性和驾驶舒适性。

3.2 空气悬挂压缩机的工作况空气悬挂压缩机的工作况取决于车辆行驶的工作况，主要包括启动、加速、缓变速、停车等。

离心压缩机的优点：
（1）占地面积小，结构简单，质量小，输气量大，不用备机，设备投资成本少；
（2）离心压缩机用蒸汽驱动，有利于副产蒸汽的综合合理应用，降低能耗；
（3）离心压缩机的易损部件少，运行稳定，操作费用低；
（4）离心压缩机的输气均匀，调节方便，可以实现自动化控制；
（5）气缸内不需要注入润滑油；
4、操作适应性差，气体流速大，摩擦阻力大，效率低；有喘振现象。
5、中、大型设计精良的活塞式压缩机的效率在75%以上，而离心式压缩机则通常低于70%；
6、排气压力随流量改变而改变。
7、不耐杂志和期长。
9、压缩出口温度比较高，换热面积大。
10、单级压比低
3）喘振的危害 喘振是离心式压缩机性能反常的一种不稳定运行状态。发生喘振时，表现为整个机组管网系统气流周期性的振荡。不但会使压缩机的性能显著恶化、气流参数（压力、流量）产生大幅度脉动、大大加剧了整个压缩机的振动，还会使压缩机的转子及定子元件经受交变动应力，级间压力失调引起强烈的振动，使密封及轴承损坏，甚至发生转子及定子元件相碰、压送气体外泄、引起爆炸等恶性事件，因此在操作中必须避免在喘振工况下运行。
5）喘振曲线和防喘振曲线 由于对每一转速，压缩机都有对应的喘振流量，小于喘振流量，压缩机即发生喘振，我们将各转速下所发生的喘振的点连接起来（特性曲线上的喘振点连接起来），即可以得到一曲线，即为压缩机的喘振曲线，如图16所示。 因此，千万不要让压缩机在图示的喘振区内运行。这将通过防喘振控制系统来实现。 喘振曲线通常呈抛物线形，而考虑了防喘振裕度后，就可以在其右边画出一条与喘振曲线相近的一条线，这就是保护曲线。保护曲线没有必要与此喘振曲线完全相似，或由喘振曲线平移来获得，而只要能保证压缩机在正常运转范围内有合适的裕度即可。这就使得防喘振控制系统仪表的配置和选用变得极为简单，并更具合理性。 在某一转速下，压缩机的实际流量与该转速下的喘振流量之比叫喘振裕度。裕度太大，则功率耗量增加，经济性差，太小则离喘振点太近，安全性差。一般防喘振裕度在110%～125%左右，在决定裕度大小时，还应把调节仪表的误差因素考虑进去

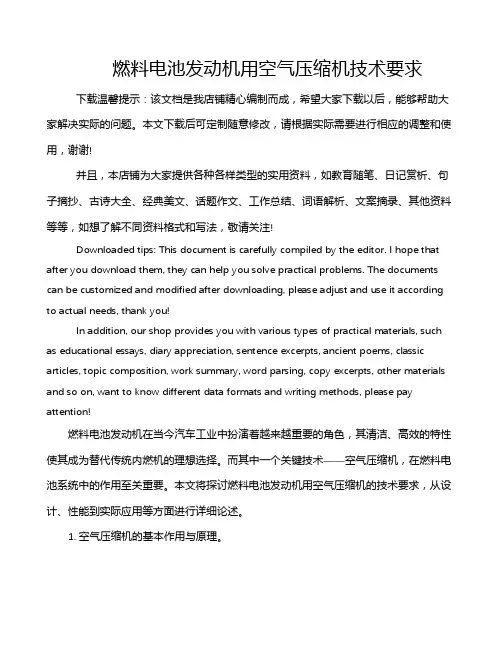

燃料电池发动机用空气压缩机技术要求下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!燃料电池发动机在当今汽车工业中扮演着越来越重要的角色，其清洁、高效的特性使其成为替代传统内燃机的理想选择。

ｑ
．
对 滚 动 转 子 式 压 缩 机 来 说 ， 一 般 以 绝 热 效 率 评 价 压 缩 机 泵 体 效 率 ：． ｒ－ ’ ， 但 是 在 没 有 进 ｒｄ ］ｒ １ ＝ ｖ］
行Ｐ Ｖ测 试 的 情 况 下 ，无 法 对 指 示 效 率 叩和 机 械 效 —
率 叩 行 分离 。 进 电 效 率 叩 ｒ ｏ／ 。 ｌ ＇， ， ｒ’ ￣ 。
１压缩 机 性 能的 影 响 因素
空 调 的 实 际 运 行 工 况 和 压 缩 机 目前 标 准 测 试 工 况 有 很 大 差 异 ，除 了 需 要 对 节 流 装 置 、 冷 媒 充 注 量 、 风 量 及 流 路 设 计 进 行 优 化 外 ， 普 通 意 义 上 的 高 效 压 缩 机 已 不 能 满 足 要 求 ，必 须 采 用 适 用 于 该 空 调 系统 的 高 能 效 压 缩 机 进 行 匹 配 。
ｑ
ｎ
ｐｎ 一 Ｐｉ
旺Ｔ制 ～ 积率＿ 赣 容效 ｔ 墨霎 ｒ 气失 卜隙积 余 吸容 銎损失
Ｌ输入功率～ 指示效率Ｔ 吸气节流损失
卜 过 压 缩 损 失 ＿ 卜 再膨胀损 失 －
Ｌ 孰 佶 弟塥 牛
１ 用 以评 价压 缩机 气缸 或工 作 容积 内部 热力 ］ 是
而功耗 方面 则主 要反映 在 指示 效率Ｔ、机 械效 １ ．
率 Ｔ 和 电 机 效 率 ｌ 。 面 。 指 示 效 率 Ｔ的 影 响 因 素 为 １ Ｉ 方 １ １
１ 指 示功 率和 指 示效 率 ． ２ 单 位时 间内实 际循环所 消耗 的指示功 就是 压缩 机 的指 示功 率Ｐ，单位 为ｋ 。 Ｗ
素 有 余 隙 容 积 膨 胀 引 起 的 损 失 、泵 体 内 部 泄 漏 引 起

离心式压缩机的两个特殊工况离心式压缩机流道的几何尺寸及结构是根据设计工况确定的。

当压缩机在设计工况下运行时，气体在流道中流动顺畅，与几何尺寸配合良好，气流方向和叶片的几何安装角相一致。

这时压缩机各级工作协调、整机效率高。

当压缩机偏离设计工况运行时，效率、压缩比都有变化。

当向大流量工况偏离时，效率、压缩比下降；当向小流量工况偏离时，效率下降在一定范围内压缩比生高。

若偏离程度不严重，仍能维持稳定工作。

一但工况变化较大，这时由于流道中气体流动情况恶化，将导致压缩机性能大大降低甚至不能正常工作。

喘振工况和阻塞工况就是在偏离达到极限时的两个特殊工况。

一、喘振工况当离心式压缩机工作在设计点时，气流的进气角基本上等于叶轮叶片的进口几何安装角，气流顺利进入流道，不会出现附面层脱离。

当流量减小时，气流轴向速度减小，冲角增大，气流射向叶片的工作面，使非工作上出现脱离。

由于气气流在非工作面上是扩压流动，出现的脱离很容易扩张。

所以流量减少时，脱离发展明显。

当流量减小到某临界值时，脱离严重扩张，以至冲满流道的相当大部分区域，使损失大大增加，破坏了正常流动。

在叶片扩压器中的流动情况与叶轮中的类似。

流量下降，冲角增大。

由于进口气流本身的不均性和加工上的问题而造成各叶片间几何结构的微小差异等原因，总会在某一个或几个叶片上最先发生气流脱离现象，形成一个或几个脱离区，我们称之为“脱离团”。

该叶片附近的流动情况恶化，出现了明显的流量减小区，这个受阻滞的气流使它附近的气流方向有所改变，引起流向转向后面叶片的气流冲角增大，转向前面叶片上的冲角减小。

于是后面叶片叶背上出现脱离，同时解除了前面叶片上的脱离。

如此，在相对坐标系上看，引起了脱离团沿转速的反方向传递。

由试验得知，叶轮中脱离团的传递速度小于转速，所以从绝对坐标系来观察，脱离团是以某一转速沿转向传递。

这种现象即称之为“旋转脱离”。

这种压缩机在非设计工况下，由于工况变化导致叶片通道中产生严重的气流脱离，并形成旋转脱离现象，而使级性能明显恶化的情况，被称为“旋转失速”。

离心式压缩机发生喘振时，转子及定子元件经受交变的动应力，级间压力失调引起强烈的振动，使密封及轴承损坏，甚至发生转子与定子元件相碰、压送的气体外泄、引起爆炸等恶性事故。

因此，离心式压缩机严禁在喘振区域内运行。

本文针对喘振的原因和预防措施做了详细论述。

关键词离心式压缩机喘振喘振点性能曲线旋转脱离一、喘振机理喘振的产生包含两方面因素：内在因素是离心式压缩机中的气流在一定条件下出现“旋转脱离”；外界条件是压缩机管网系统的特性。

当外界条件适合内在因素时，便发生喘振。

2．喘振与管网的关系离心压缩机的喘振是其本身的固有特性。

压缩机是否在喘振工况点附近运行，这主要取决于管网的特性曲线P=Pa+AQ2。

图2为离心压缩机和管网联合工作性能曲线。

交点M为稳定工况点，当出气管路中的闸阀关小到一定程度时，管道中的阻力系数A增大，管**性曲线左移到图2中曲线4的位置时，与压缩机性能曲线2交于N点，压缩机出现喘振工况，N点即为喘振点。

相反闸阀开大时，管道中的阻力系数A减小，管**性曲线1右移，压缩机流量达到Qmax时，出现滞止工况。

最小流量与滞止流量之间的流量为离心压缩机的稳定工况范围。

3．喘振的产生从图2可以看出：由于管网阻力的增加，管**性曲线左移，致使压缩机工况点向小流量偏移。

压缩机的流量Qj 减少，气体进入叶轮和叶片扩压器的正冲角i增加，附面层分离区扩大，产生相对于叶轮旋转方向的“旋转脱离”，使叶轮前后压力产生强烈的脉动。

发生旋转脱离时在叶轮的凹面形成涡流区，当流量减小到Qmin时，上述的正冲角i 增加得更大，涡流区扩大到整个叶片流道，气流受到阻塞，压缩机出口压力突然下降，而管网中气体压力并不同时下降，这时，管网中压力P1大于压缩机出口压力P2，因而管网中气体倒流向压缩机，直至管网中压力下降到低于压缩机出口压力时才停止倒流。

这时压缩机又开始向管网压送气体，使管网中的气体压力再次升高至P1时，压缩机的流量Qj减少到Qmin，出口压力突然降到P2，P1>P2后，管网中气体又倒流向压缩机。

压缩机多变效率
压缩机的效率会随着工况、负载、温度等因素的变化而变化，这种效率的变化被称为多变效率。

具体来说，压缩机的多变效率包括以下几个方面：
1. 等熵效率：即在等熵过程中，压缩机所能实现的最高效率。

2. 绝热效率：无论是在加热还是制冷时，绝热效率都是压缩机最重要的效率指标之一。

3. 等温效率：在等温过程中，压缩机将出现一定的热损失，等温效率就是指压缩机能够实现的最高效率。

4. 动力效率：在相同的工况下，动力效率高的压缩机通常能够更快地完成工作。

5. 实际效率：压缩机在实际工作中的效率，通常受到管路损失、泄漏、转子之间摩擦等因素的影响。

对于压缩机的用户而言，了解多变效率可以帮助他们选择更加适合自己需求的压缩机，从而更加有效地降低能源成本和维护成本。

同时，良好的维护管理和优化操作也能够提高压缩机的多变效率。

压缩机中高背压选择标准概述说明以及概述1. 引言1.1 概述:本文旨在探讨压缩机中高背压选择标准的概念和重要性。

高背压是指在压缩机工作中所面临的背压值较高的情况。

选择适合的高背压标准对于确保压缩机的正常运行和性能表现至关重要。

因此，了解高背压对于压缩机产生的影响以及如何选择合适的高背压标准是非常必要的。

1.2 文章结构:本文分为五个主要部分。

首先，在引言部分我们将对文章进行概述说明，并介绍本文的整体结构安排。

其次，我们将详细阐述高背压对于压缩机性能产生的影响，包括定义和性能问题等方面。

随后，我们将聚焦讨论选择合适的高背压标准所涉及到的考虑因素，并通过案例分析来展示不同行业使用不同高背压标准的实践经验。

最后，在结论部分，我们将总结本文内容并展望未来研究方向。

1.3 目的:本文主要旨在帮助读者深入了解高背压选择标准的重要性及其对压缩机性能的影响。

通过详细分析高背压的定义和压缩机性能问题，我们将提供一些选择适合的高背压标准的方法和原则。

此外，通过案例分析，我们还将展示不同行业中常见的高背压选择标准，并阐述根据工作场景来选择标准时要考虑的因素。

最终，我们希望本文能为相关研究和实践提供参考，并促进对于高背压选择标准领域更深入探索的未来研究方向。

2. 压缩机中高背压选择标准概述在压缩机运行过程中，高背压是一个重要的选择标准。

高背压是指在压缩机排气端产生的较高压力水平。

一般来说，压缩机在工作过程中都会产生一定的背压，但当背压超过了某个合理范围时，就会对压缩机的性能和寿命产生负面影响。

2.1 常见原因及现象造成高背压的常见原因包括管道阻塞、冷凝器散热不良、蒸发器出口温度过高等。

当背压超过了正常范围时，会导致以下问题：- 原本应该被排出系统的热量无法完全排除，从而使冷却效果下降。

- 在给定功率下，增加了排气温度。

- 响应时间延长，系统动态性能下降。

2.2 选择标准的重要性选择适当的高背压标准对于确保良好的系统性能至关重要。

电动压缩机在不同工况下的性能特性如何分析在当今的工业和制冷领域，电动压缩机扮演着至关重要的角色。

其性能特性在不同工况下会有所变化，对于这些变化的深入分析对于优化系统性能、提高能源利用效率以及确保设备的可靠运行具有重要意义。

首先，我们需要明确什么是工况。

工况，简单来说，就是指压缩机在运行时所处的具体环境和工作条件，包括但不限于压力、温度、流量等因素。

不同的应用场景，如家用空调、商用冷库、汽车空调等，其工况差异巨大。

在分析电动压缩机性能特性时，压力是一个关键因素。

进气压力和排气压力的变化会直接影响压缩机的压缩比。

当进气压力较低时，压缩机需要做更多的功来达到相同的排气压力，这会导致功率消耗增加，效率可能降低。

反之，进气压力较高时，压缩机的工作负荷相对较小，能耗也会相应减少。

温度同样对电动压缩机的性能产生显著影响。

进气温度的升高会使气体的比体积增大，从而增加了压缩机的压缩工作量。

同时，高温还可能导致润滑油性能下降，增加摩擦损失，进一步影响压缩机的效率和可靠性。

而排气温度过高则可能引发过热保护，甚至损坏压缩机的部件。

流量也是不可忽视的工况参数。

流量的大小决定了压缩机的工作负荷和运行时间。

在大流量需求的工况下，压缩机需要持续高功率运行，这对其耐久性是一个考验。

而小流量工况下，压缩机可能会出现频繁启停，这也会对其性能和寿命产生不利影响。

除了上述基本的工况参数，还有一些其他因素也会影响电动压缩机的性能。

例如，制冷剂的种类和性质。

不同的制冷剂具有不同的热力学特性，会对压缩机的压缩过程和传热性能产生影响。

此外，压缩机的转速控制方式、电机的特性以及系统的负载特性等也都与压缩机在不同工况下的性能密切相关。

为了准确分析电动压缩机在不同工况下的性能特性，需要借助一系列的测试和测量手段。

常见的方法包括使用压力传感器、温度传感器、流量传感器等来实时监测关键参数。

同时，还可以通过功率分析仪来测量压缩机的输入功率，结合上述参数计算出效率等性能指标。
