质量样板展示样板做法三--剪力墙模板及混凝土

第1篇一、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区3. 工程规模：总建筑面积XX万平方米，地上XX层，地下XX层4. 结构类型：框架结构、剪力墙结构等5. 工程投资：XX亿元二、样板展示内容1. 主体结构样板（1）混凝土结构：展示柱、梁、板等构件的浇筑工艺，钢筋绑扎工艺，预埋管道工艺等；（2）砌体结构：展示砌体墙、柱、窗台等构件的砌筑工艺，抹灰工艺等；（3）钢结构：展示钢梁、钢柱等构件的焊接工艺，防火涂料涂装工艺等。

2. 装饰样板（1）内外墙：展示涂料、壁纸、瓷砖等饰面材料的施工工艺，门窗安装工艺等；（2）地面：展示地砖、木地板、地毯等地面材料的施工工艺，踢脚线安装工艺等；（3）天花：展示吊顶、石膏板等天花材料的施工工艺，灯具安装工艺等；（4）门窗：展示门窗的安装工艺，密封、防水处理等。

3. 机电安装样板（1）给排水：展示给水管道、排水管道的安装工艺，阀门、龙头等配件安装工艺等；（2）电气：展示电缆桥架、配电箱、插座等电气设备的安装工艺，照明灯具、插座等安装工艺等；（3）通风空调：展示通风管道、空调机组等设备的安装工艺，风口、出风口等安装工艺等。

4. 材料样品展示（1）主体结构材料：展示钢筋、混凝土、砌体材料等；（2）装饰材料：展示涂料、壁纸、瓷砖、地砖、木地板等；（3）机电安装材料：展示给排水管道、电气电缆、通风管道、空调机组等。

5. 施工工艺样板（1）模板工程：展示模板的安装、拆除工艺，支撑体系设置等；（2）钢筋工程：展示钢筋的绑扎、焊接工艺，保护层厚度等；（3）混凝土工程：展示混凝土的浇筑、养护工艺，混凝土强度等；（4）砌体工程：展示砌体的砌筑、抹灰工艺，砂浆配合比等。

三、样板展示效果1. 提高工程质量：通过样板展示，使施工人员了解工程的具体要求，确保施工过程符合规范；2. 优化施工工艺：通过样板展示，发现施工过程中的不足，及时调整施工工艺，提高施工效率；3. 促进技术创新：通过样板展示，推动施工技术创新，提高工程品质；4. 提升企业形象：通过样板展示，展示企业的施工实力，树立良好的企业形象。

质量样板区是施工建设过程中的一个重要展示，它不仅能够提升工程项目的形象，而且也能向客户全方位的展示品牌、材料和工艺，增强客户对项目的信任感。

不同的区域样板展示种类也不一样，一般有以下这些类型：一、主体结构样板展示区混凝土剪力墙、后浇带、梁、板、柱钢筋绑扎、支模、砼浇筑、支撑模剪刀撑、止水螺杆防水封堵等工艺。

二、楼梯样板展示区钢筋混凝土，钢筋绑扎，封闭式支模体系，混凝土施工缝留设与混凝土浇筑，角钢加固，双钢管固定，不锈钢栏杆等工艺。

三、砌体抹灰样板展示区内外墙体，门窗洞口做法，砌体砼加气块、导墙200高、砼过梁、构造柱支模、钢筋、砼、簸箕口、马牙槎、斜砖压顶。

内墙：甩浆挂网，12厚1:3水泥砂浆找平，8厚1:2.5水泥砂浆抹面。

外墙：甩浆挂网，12厚1:3水泥砂浆找平，界面砂浆粘35厚发泡水泥保温板，锚栓锚固，5厚抗裂砂浆压网格布等工艺。

四、厨房卫生间样板展示区1.卫生间反坎、水泥砂浆找坡、基层处理、防水涂料、保护层；2.厨房反坎、水泥砂浆找坡、圆角、防水涂膜、保护层、烟道等工艺。

五、屋面样板展示区砖混、水泥砂浆找坡，水泥砂浆找平，圆角，基层处理，防水，保温，隔离层、烟道、风帽、避雷接地、排气、透气等工艺。

六、地下室结构样板展示区C15砼垫层，4厚沥青防水卷材，转角处附加防水层每边250，50厚细石砼保护层，底板250厚，设置止水钢板，剪力墙200厚，剪力墙钢筋展示，外墙立面防水做法，基层处理，基层毛拍浆，12mm厚防水砂浆，聚氨酯防水涂料，3厚防水卷材，30厚聚苯挤塑板，砖胎膜保护墙。

螺杆封堵：切除螺杆，打凿喇叭口，防水砂浆封堵，JS封堵。

七、干挂幕墙样板展示区预埋件安装，角码焊接，纵、横向钢龙骨敷设，石材板块安装及固定等工艺。

八、水井电气预埋样板展示区给水、排水、消防、防水封堵，地漏。

强弱电桥架，防腐支架，金属盖板，防火泥封堵。

九、桩头样板展示区桩头成型，桩头钢筋展示，桩头凿毛展示，桩头防水涂料，桩头钢筋遇水膨胀止水条，桩基础垫层，头防水砂浆。

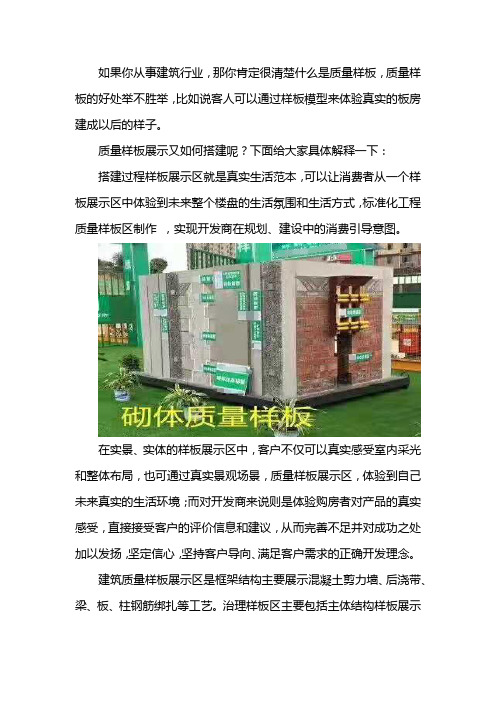

如果你从事建筑行业，那你肯定很清楚什么是质量样板，质量样板的好处举不胜举，比如说客人可以通过样板模型来体验真实的板房建成以后的样子。

质量样板展示又如何搭建呢？下面给大家具体解释一下：搭建过程样板展示区就是真实生活范本，可以让消费者从一个样板展示区中体验到未来整个楼盘的生活氛围和生活方式，标准化工程质量样板区制作，实现开发商在规划、建设中的消费引导意图。

在实景、实体的样板展示区中，客户不仅可以真实感受室内采光和整体布局，也可通过真实景观场景，质量样板展示区，体验到自己未来真实的生活环境；而对开发商来说则是体验购房者对产品的真实感受，直接接受客户的评价信息和建议，从而完善不足并对成功之处加以发扬，坚定信心，坚持客户导向、满足客户需求的正确开发理念。

建筑质量样板展示区是框架结构主要展示混凝土剪力墙、后浇带、梁、板、柱钢筋绑扎等工艺。

治理样板区主要包括主体结构样板展示区、屋面样板展示区、电气预埋样板展示区、水井电井样板板展示区、干挂幕墙样板等数十种样板展示区，可以根据客户要求定制。

墙体砌筑样板展示区工艺要求:1、墙体砌筑前，应检查基础、防潮层或楼板等基层，砌筑位置表面应平整（否则应提前一天找平）、清洁，建筑质量样板区建设，不得有污染、杂物，并按设计图放出墙体轴线、边线、洞口线。

2、砌体应上下错缝、内外搭砌，严禁使用断裂掉角加气块。

3、灰缝砂浆应饱满，饱满度不得低于80％。

4、砌筑砂浆应随拌随用，并按配合比进行计量搅拌均匀，水泥砂浆拌成以后应在3小时内用完毕，超出规定时间者，不得使用。

建筑工程样板区的成品保护：1.模板合模时必须加设塑料卡，质量样板展示区哪家好，保证钢筋的保护层厚度。

2.浇筑混凝土时，钢筋工必须有专人进行看护钢筋，钢筋移位后及时进行调整。

3.浇注混凝土结束后，及时对钢筋进行清理。

4.墙体钢筋绑扎前用塔吊将钢筋吊至作业层，钢筋下必须垫方木。

防止钢筋破坏已成型的顶板面。

5.框架柱钢筋绑扎连接完毕后使用定位钢筋卡或用一道箍筋将柱纵筋绑扎固定。

建筑结构丨剪力墙、梁、板模板标准化做法【第一篇】建筑结构丨剪力墙、梁、板模板标准化做法一、剪力墙的模板施工标准化做法1. 剪力墙模板的选材与制作1.1 选材要求(1) 模板选用优质、坚固、平整且无翘曲的木材，如优质胶合板等。

(2) 模板表面要求光滑，无明显裂纹和磨损。

1.2 模板的制作(1) 根据剪力墙的设计尺寸和结构形式，结合施工方案确定模板尺寸。

(2) 在模板搭设过程中，注意模板之间的接缝要紧密且平整，以防止浆料渗漏。

2. 剪力墙模板的搭设和支撑2.1 模板拆解(1) 拆模时应避免对剪力墙产生破坏。

(2) 拆模前应检查模板及支撑是否存在损坏或松动，及时进行修复或更换。

2.2 模板支撑(1) 支撑采用优质的扣件或者脚手架进行固定，保证支撑牢固稳定。

(2) 支撑点的位置应根据设计要求和模板的尺寸确定，均匀分布。

3. 剪力墙模板的拆除与保养3.1 拆模时间(1) 拆模时间应按照浇筑混凝土的强度和工程要求确定。

(2) 拆模时应保证混凝土已经充分凝固，强度达到设计要求。

3.2 模板保养(1) 拆模后的模板要进行清理、修复和保养。

(2) 模板存放时要注意避免阳光直射和雨淋。

【第二篇】建筑结构丨梁、板模板标准化做法一、梁模板的标准化施工做法1.1 选材要求(1) 模板选用优质、抗弯、抗压的木材，如松木或优质胶合板等。

(2) 模板表面要求光滑，无明显裂纹和磨损。

1.2 模板的制作(1) 根据梁的设计尺寸和结构形式，结合施工方案确定模板尺寸。

(2) 在模板制作过程中，要保证模板的几何尺寸和平直度符合设计要求。

2. 梁模板的搭设和支撑2.1 模板搭设(1) 梁模板的搭设要保证固定牢固、平整、结构稳定。

(2) 模板之间的接缝要紧密，以防止浆料渗漏。

2.2 模板支撑(1) 模板支撑采用专用的扣件或者脚手架进行固定。

(2) 支撑点的位置应均匀分布，并根据梁的尺寸和重量进行合理设置。

3.1 拆模时间(1) 拆模时间应根据混凝土强度和工程要求进行合理确定。

施工作业指导书——内墙抹灰一、工艺流程：基层清理→洒水湿润→冲筋、打饼→不同基层间的抗裂措施→抹底子灰→阴阳角找方→抹门、窗口护角→修抹墙面管、槽、孔洞→抹罩面灰→养护、成品保护二、施工要点：1、抹灰前把混凝土结构面、砖砌体墙面粘附的浮浆、浮灰等清理干净，然后洒水湿润，防止抹灰后起壳、开裂、脱落。

2、室内墙柱阳角用1：2水泥砂浆护角，每侧宽度≧50mm。

3、抹灰应分层，在底层灰八成干时开始抹罩面灰，罩面灰应二遍成活，厚度约为2mm，应两人同时操作，一人先薄刮一遍，另一人随即抹平。

按先上后下顺序进行，再赶光压实，随后用铁抹子压一遍，最后用塑料抹子压光。

4、抹灰完成应做到“工完、料净、场地清”，并进行养护。

施工作业指导书——室内地坪一、工艺流程：弹水平线→基层清理→洒水湿润→刷素水泥浆→抹灰饼→拌制、摊铺水泥砂浆→刮平→养护、成品保护二、施工要点：1、将基层表面的泥土、灰尘、浮浆、渣子等清理干净，如楼板表面有油污，应用5%~10%浓度的碱溶液清洗干净。

2、摊铺砂浆前一天应对楼板表面进行浇水湿润，表面有积水应清除。

3、根据已弹出的水平标高线，相隔一定距离（约1.5m）抹灰饼。

4、摊铺后用铝合金刮板刮平，待稍微干一点后用木抹子搓平，由内而外操作，并随时用2m靠尺检查其平整度。

施工作业指导书——构造柱一、工艺流程：构造柱钢筋绑扎→立皮数杆→墙体砌筑→贴止漏浆条→模板安装→砼浇筑二、施工要点：1、砌体施工前，应提前对砖块洒水湿润，并将砌体跟部垃圾、浮浆冲洗干净2、构造柱与砌体连接处砌成马牙槎，马牙槎先退后进；退后尺寸每边60mm，高度不大于300mm；3、随砌随留穿墙孔，留孔水平距离不大于600mm，竖向间距不大于400mm；4、支设模板前沿马牙槎边缘贴止漏浆条，为保证混凝土密实度，将一侧模板顶端做成喇叭口形状；屋面工程施工作业指导书一、工艺流程基层清理→泡沫混凝土保温找坡层→20厚1：3水泥砂浆找平层→1.5厚交叉压膜自粘防水卷材两遍→10厚低强度等级砂浆隔离层→50厚C30细石混凝土保护层→蓄水试验二、屋面施工工艺及质量要求1、基层清理：剔除混凝土表面的浮浆，清扫并用清水冲洗干净。

剪力墙、梁、板模板标准化做法在建筑施工中，剪力墙、梁、板模板的施工质量直接影响着建筑物的结构稳定性和外观质量。

为了确保施工质量，提高施工效率，降低施工成本，有必要对剪力墙、梁、板模板的施工做法进行标准化。

一、剪力墙模板标准化做法1、模板选型一般情况下，剪力墙模板可选用钢模板、木模板或铝模板。

钢模板强度高、耐用，但重量大，安装和拆卸较为困难；木模板轻便、易于加工，但周转次数少；铝模板质量轻、强度高、拼装方便，但成本相对较高。

施工时应根据工程特点、施工进度和成本等因素综合考虑选择合适的模板类型。

2、模板设计剪力墙模板的设计应根据墙体的高度、厚度、长度以及混凝土浇筑速度等因素进行。

模板的尺寸应准确，拼接处应严密，以防止漏浆。

对于高度较高的剪力墙，应设置对拉螺栓进行加固。

对拉螺栓的间距和直径应根据计算确定，以保证模板的稳定性和墙体的平整度。

3、模板安装在安装剪力墙模板前，应先在墙根部设置定位钢筋，以保证模板的位置准确。

模板安装时，应先安装一侧模板，然后安装另一侧模板。

两侧模板之间应通过对拉螺栓和钢管进行连接和加固。

模板的拼接处应采用双面胶或海绵条进行密封，以防止漏浆。

模板安装完成后，应检查模板的垂直度、平整度和轴线位置，如有偏差应及时调整。

4、混凝土浇筑在混凝土浇筑前，应对模板进行浇水湿润，以防止模板吸收混凝土中的水分。

混凝土应分层浇筑，每层浇筑厚度不宜超过 500mm。

浇筑时应注意避免混凝土直接冲击模板。

在混凝土浇筑过程中，应派专人观察模板的情况，如有变形、漏浆等问题应及时处理。

5、模板拆除剪力墙模板的拆除时间应根据混凝土的强度和气温等因素确定。

一般情况下，当混凝土强度达到设计强度的75%以上时，方可拆除模板。

拆除模板时，应先拆除对拉螺栓和连接件，然后依次拆除模板。

拆除过程中应注意保护混凝土表面，避免造成缺棱掉角。

二、梁模板标准化做法1、模板选型梁模板通常采用木模板或钢模板。

对于跨度较大的梁，可采用钢模板或铝合金模板，以保证模板的强度和稳定性。

大家都知道，安全体验区里的质量样板可以降低成本，提高效益和工程质量。

质量样板有时和销售额是直接挂钩的，质量样板的质量好，企业愿意购买，销售额自然也就直线上升。

那么，质量样板展示需要什么呢？下面为大家具体介绍一下：样板一：独立柱质量样板尺寸（m）长*宽*高：2.2*2.8m材质及做法：钢筋设置、钢筋绑扎、框架柱砼、柱支模等工艺样板二：电气预埋质量样板尺寸（m）长*宽*高：2.2*2.8m材质及做法：机械开槽，甩浆挂网，混凝土填塞，开关插座预埋，开关箱，等电位，多媒体集线箱预埋等工艺样板三：砌体抹灰质量样板常规尺寸为：2200mm*2800mm材质及做法：包含门窗洞口、混凝土过梁、窗台压顶、预埋混凝土砌块、斜顶砖、导墙三皮灰砂砖打底、构造柱成品、马牙槎留设、构造柱钢筋、构造柱模板支附、强电线管开槽、强电底盒预埋、内外墙装饰工序做法等工艺。

样板四：同层排水质量样板常规尺寸为：2200mm*2800mm材质及做法：给水管安装，给水口留设，排水立管、排水支管安装，排水口留设，积水器安装，卫生间防水做法等工艺。

样板五：屋面质量样板常规尺寸为：2200mm*2800mm材质及做法：包含屋面女儿墙压顶、滴水、泛水、分隔缝、避雷带接地、通风排烟、排气管、透气管、屋面结构层各工序做法等工艺。

样板六：水井电井质量样板常规尺寸为：2200mm*2800mm材质及做法：水井安装地漏，给排水、消防立管，防水套管及支架安装等工艺；电井展示桥架安装，跨接地线，桥架穿楼板预留洞，防火封堵等工艺。

样板七：主体结构质量样板常规尺寸为：2200mm*2800mm材质及做法：包含梁、板、柱、剪力墙混凝土捣制、钢筋绑扎，后浇带、钢板止水带、施工缝留设，止水螺杆安装（封堵）模板支附、支模架搭设等工艺。

上海铁逸建筑工程有限公司是一家专业从事建筑施工安全定型标准化产品研发、生产、销售和服务的综合型企业。

公司拥有一支专业的设计研发及安装团队，在制作技术上具有丰富的经验，研制开发出三十多种建筑安全相关的体验设施。

剪力墙、梁、板模板标准化做法1：剪力墙标准化做法1. 概述1.1 本文档描述了剪力墙的标准化做法。

1.2 剪力墙是用于反抗地震和风力荷载的关键结构。

1.3 本文档适合于剪力墙的设计、施工和验收。

2. 设计要求2.1 剪力墙的设计要符合相关国家和地区的建造设计规范。

2.2 剪力墙的尺寸和布置应根据结构要求和载荷进行设计。

2.3 剪力墙的材料应选用高强度混凝土或者钢筋混凝土。

3. 施工准备3.1 确定施工场地和建造平面布置。

3.2 制定施工计划和施工工艺流程。

3.3 检查施工材料和设备的合格证书。

4. 施工过程4.1 剪力墙的测量和标定。

4.2 剪力墙的模板制作和安装。

4.3 剪力墙的钢筋布置和浇筑混凝土。

4.4 剪力墙表面的处理和修整。

4.5 剪力墙的防水处理和涂装。

5. 施工验收5.1 检查剪力墙的尺寸和布置是否符合设计要求。

5.2 检查剪力墙的材料和构造是否合格。

5.3 进行剪力墙的质量检验和强度试验。

6. 总结6.1 将施工过程的经验和教训进行总结。

6.2 提出剪力墙施工标准化的改进建议。

附件：剪力墙设计图纸、验收记录表、施工进度计划。

注释：- 剪力墙：一种用于反抗地震和风力荷载的垂直墙体结构。

- 混凝土：一种由水泥、砂、骨料和水按一定比例混合而成的人工制品。

- 钢筋：一种用于增加混凝土受拉性能的金属材料。

---2：梁、板模板标准化做法1. 概述1.1 本文档描述了梁和板模板的标准化做法。

1.2 梁和板模板是用于支撑和成型混凝土梁和板的暂时结构。

1.3 本文档适合于梁和板模板的设计、制作、安装和拆除。

2. 设计要求2.1 梁和板模板的设计要符合相关国家和地区的建造设计规范。

2.2 梁和板模板的尺寸、材料和构造要满足施工需求和安全要求。

2.3 梁和板模板应能够承受混凝土的分量和施工工人的负荷。

3. 制作过程3.1 确定梁和板模板的尺寸和形状。

3.2 选择适当的模板材料和模板支撑系统。

3.3 进行模板结构的制作和预制。
