JCXDH2612蓄电池在线单体活化仪.(DOC)

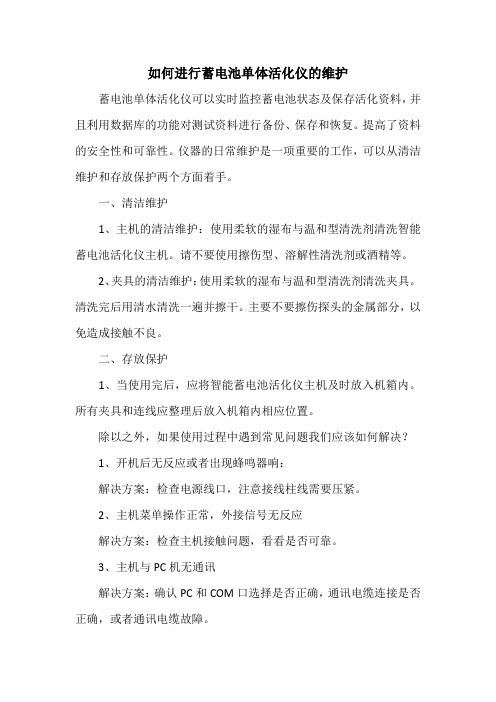

如何进行蓄电池单体活化仪的维护
蓄电池单体活化仪可以实时监控蓄电池状态及保存活化资料，并且利用数据库的功能对测试资料进行备份、保存和恢复。

提高了资料的安全性和可靠性。

仪器的日常维护是一项重要的工作，可以从清洁维护和存放保护两个方面着手。

一、清洁维护
1、主机的清洁维护：使用柔软的湿布与温和型清洗剂清洗智能蓄电池活化仪主机。

请不要使用擦伤型、溶解性清洗剂或酒精等。

2、夹具的清洁维护：使用柔软的湿布与温和型清洗剂清洗夹具。

清洗完后用清水清洗一遍并擦干。

主要不要擦伤探头的金属部分，以免造成接触不良。

二、存放保护
1、当使用完后，应将智能蓄电池活化仪主机及时放入机箱内。

所有夹具和连线应整理后放入机箱内相应位置。

除以之外，如果使用过程中遇到常见问题我们应该如何解决？
1、开机后无反应或者出现蜂鸣器响：
解决方案：检查电源线口，注意接线柱线需要压紧。

2、主机菜单操作正常，外接信号无反应
解决方案：检查主机接触问题，看看是否可靠。

3、主机与PC机无通讯
解决方案：确认PC和COM口选择是否正确，通讯电缆连接是否正确，或者通讯电缆故障。

4、充放电和活化设置后不执行
解决方案：时间设置可能不正确，请检查(充放电和活化设置)小时设置是否超过18，分钟和分秒设置是否超过60
5、利用活化可进行N次单独充电和单独放电
解决方案：因单独充放电时间不得超出18个小时，如需要单独充放电时间超过18个小时则利用活化N词循环来延长时间。

蓄电池活化仪的功能及用途是怎样的蓄电池活化仪是一种电子设备，可通过特殊的电化学处理方式，将老化的蓄电池恢复为能够正常使用的状态。

本文将从以下几个方面探讨蓄电池活化仪的功能及用途。

1. 恢复老化的蓄电池老化的蓄电池会因为长期放置或错误的使用方式而丧失其电能存储能力。

此时，使用蓄电池活化仪可将其恢复为能够正常使用的状态。

蓄电池活化仪通过特定的电化学处理方式，对蓄电池进行一系列的反复放电和充电的过程，实现对蓄电池内部的化学物质进行再生，使蓄电池达到恢复性能的目的。

2. 增强蓄电池的寿命蓄电池活化仪采用的特殊处理方式，可以延长蓄电池的使用寿命。

通过定期使用蓄电池活化仪进行保养，可在一定程度上减少蓄电池的充放电次数，降低异常的电流冲击，防止蓄电池内部的化学物质因老化而流失，从而使得蓄电池的寿命得以延长。

3. 提高蓄电池的效率正确地使用蓄电池活化仪可提高蓄电池的效率。

由于老化或错误的使用方式，蓄电池内部的化学物质会发生变化，损失电能存储能力。

使用蓄电池活化仪可恢复蓄电池的电能存储能力，从而提高蓄电池的效率。

4. 节约能源、保护环境使用蓄电池活化仪可以节约能源，保护环境。

如果蓄电池无法正常工作，我们通常会选择将其丢弃或者更换新的蓄电池。

这不仅会浪费能源，同时也会给环境造成污染。

而使用蓄电池活化仪可以恢复老化的蓄电池，避免了浪费和环境污染。

5. 使用范围广泛蓄电池活化仪的使用范围非常广泛。

它可以用于各种类型的蓄电池，包括铅酸蓄电池、镍氢蓄电池、锂离子蓄电池等。

无论是便携式电子设备、汽车、摩托车等各种电器，都可以使用蓄电池活化仪进行保养和维护。

总之，蓄电池活化仪是一种非常有用的电子设备，可以恢复蓄电池的性能、延长蓄电池的寿命、提高蓄电池的效率，节约能源、保护环境，同时具备广泛的使用范围。

对于需要使用蓄电池的用户来说，蓄电池活化仪可以说是一个非常不错的选择。

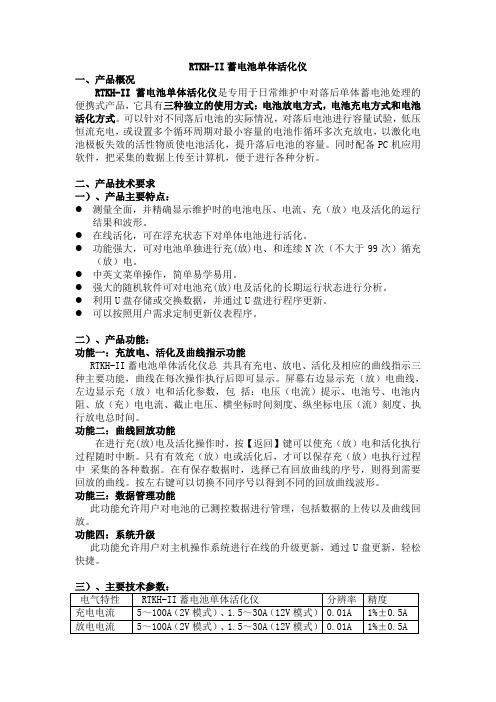

RTKH-II蓄电池单体活化仪一、产品概况RTKH-II蓄电池单体活化仪是专用于日常维护中对落后单体蓄电池处理的便携式产品，它具有三种独立的使用方式：电池放电方式，电池充电方式和电池活化方式。

可以针对不同落后电池的实际情况，对落后电池进行容量试验，低压恒流充电，或设置多个循环周期对最小容量的电池作循环多次充放电，以激化电池极板失效的活性物质使电池活化，提升落后电池的容量。

同时配备PC机应用软件，把采集的数据上传至计算机，便于进行各种分析。

二、产品技术要求一）、产品主要特点：● 测量全面，并精确显示维护时的电池电压、电流、充（放）电及活化的运行结果和波形。

● 在线活化，可在浮充状态下对单体电池进行活化。

● 功能强大，可对电池单独进行充(放)电、和连续N次（不大于99次）循充（放）电。

● 中英文菜单操作，简单易学易用。

● 强大的随机软件可对电池充(放)电及活化的长期运行状态进行分析。

● 利用U盘存储或交换数据，并通过U盘进行程序更新。

● 可以按照用户需求定制更新仪表程序。

二）、产品功能：功能一：充放电、活化及曲线指示功能RTKH-II蓄电池单体活化仪总共具有充电、放电、活化及相应的曲线指示三种主要功能，曲线在每次操作执行后即可显示。

屏幕右边显示充（放）电曲线，左边显示充（放）电和活化参数，包括：电压（电流）提示、电池号、电池内阻、放（充）电电流、截止电压、横坐标时间刻度、纵坐标电压（流）刻度、执行放电总时间。

功能二：曲线回放功能在进行充(放)电及活化操作时，按【返回】键可以使充（放）电和活化执行过程随时中断。

只有有效充（放）电或活化后，才可以保存充（放）电执行过程中采集的各种数据。

在有保存数据时，选择已有回放曲线的序号，则得到需要回放的曲线。

按左右键可以切换不同序号以得到不同的回放曲线波形。

功能三：数据管理功能此功能允许用户对电池的已测控数据进行管理，包括数据的上传以及曲线回放。

功能四：系统升级此功能允许用户对主机操作系统进行在线的升级更新，通过U盘更新，轻松快捷。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821045337.4(22)申请日 2018.07.03(73)专利权人 深圳华尔高科技有限公司地址 518000 广东省深圳市宝安区西乡街道铁仔路共乐第一工业区第二栋厂房二楼中(72)发明人 谢东　(74)专利代理机构 广州一锐专利代理有限公司44369代理人 杨昕昕　董云(51)Int.Cl.H01M 10/44(2006.01)H01M 10/42(2006.01)(54)实用新型名称一种智能蓄电池活化仪(57)摘要本实用新型公开一种智能蓄电池活化仪，包括智能蓄电池活化仪本体，所述智能蓄电池活化仪本体侧面中部设置有第一铰接座和第二铰接座，所述第一铰接座上安装有第一活动板，所述第二铰接座上设置有第二活动板，所述第一活动板通过第一铰接座与智能蓄电池活化仪本体铰接连接，所述第二活动板通过第二铰接座与智能蓄电池活化仪本体铰接连接，所述第一活动板末端设置有第一载板并构成T字形，所述第二活动板末端设置有第二载板并构成T字形，所述第一载板和第二载板的一面上均设置有万向轮，所述第一载板和第二载板另一面均与智能蓄电池活化仪本体接触，所述第一载板和第二载板之间设置有提手；该智能蓄电池活化仪移动方便。

权利要求书1页 说明书4页 附图2页CN 208781978 U 2019.04.23C N 208781978U1.一种智能蓄电池活化仪，包括智能蓄电池活化仪本体，其特征在于：所述智能蓄电池活化仪本体侧面中部设置有第一铰接座和第二铰接座，所述第一铰接座上安装有第一活动板，所述第二铰接座上设置有第二活动板，所述第一活动板通过第一铰接座与智能蓄电池活化仪本体铰接连接，所述第二活动板通过第二铰接座与智能蓄电池活化仪本体铰接连接，所述第一活动板末端设置有第一载板并构成T字形，所述第二活动板末端设置有第二载板并构成T字形，所述第一载板和第二载板的一面上均设置有万向轮，所述第一载板和第二载板另一面均与智能蓄电池活化仪本体接触，所述第一载板和第二载板之间设置有提手，所述提手两端分别与第一载板和第二载板固定连接。

蓄电池活化测试仪的功能特点如何前言随着汽车电子产品日益普及，车辆对电能的需求也越来越大。

而蓄电池作为车辆的“心脏”，必须保持良好的状态才能稳定可靠地供电。

然而，由于使用和环境等影响，蓄电池往往会逐渐失去其供电能力，从而严重影响车辆的使用效果。

因此，对蓄电池进行测试，保证其正常、稳定运行就显得十分重要。

什么是蓄电池活化测试仪蓄电池活化测试仪是一种用于测试蓄电池功能的设备，通过测试蓄电池容量和电压等数据，来判断蓄电池是否正常工作。

目前市面上的蓄电池活化测试仪分为手持式和台式两种，便于用户在不同场景下使用。

蓄电池活化测试仪的功能特点1. 自动测试蓄电池活化测试仪可以自动测试电池的容量、电压和电阻等参数，判断蓄电池的状态是否良好。

通过自动测试，节省测试时间，减少测试人员的工作量和误差。

2. 安全性能高在测试蓄电池时，电压和电流都比较高，不备会造成人和车辆的伤害。

蓄电池活化测试仪在设计时考虑到这一点，采用多层保护措施，保证测试过程中的安全性。

3. 大屏幕显示蓄电池活化测试仪采用大屏幕设计，显示数据更加清晰，直观。

同时，可以方便测试人员根据测试结果进行判断和处理。

4. 多种测试模式蓄电池活化测试仪不仅支持标准测试模式，还支持多种特殊模式，如快速测试、慢速测试等，以适应不同测试需求。

5. 数据存储测试结果的存储和导出对于后续的数据分析和管理显得十分重要。

蓄电池活化测试仪内置的存储和导出功能可以快速有效地保存、传递和处理测试数据。

6. 兼容性强蓄电池活化测试仪不仅兼容市面上的蓄电池，还可以适应不同规格和特殊蓄电池的测试。

因此，具有较强的兼容性和适应性，可用于多种车辆类型和电设备。

结论蓄电池活化测试仪可以快速、简便地测试蓄电池的状态，避免因蓄电池老化或故障引发的操作不便或故障情况。

因此，选择一款可靠、稳定的蓄电池活化测试仪显得尤为重要。

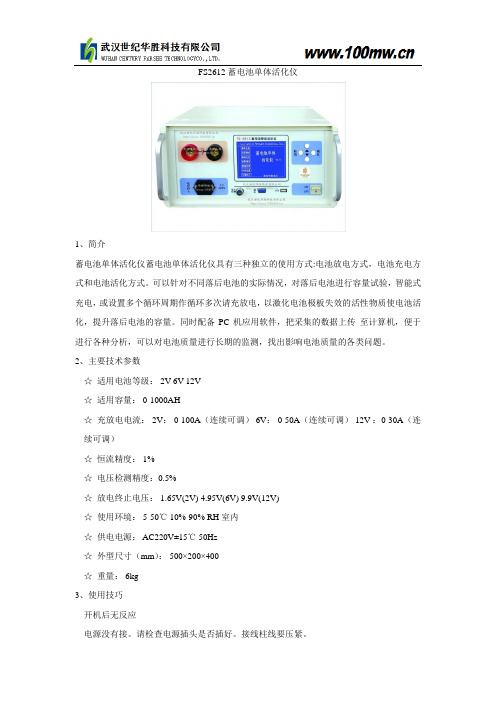

FS2612蓄电池单体活化仪1、简介蓄电池单体活化仪蓄电池单体活化仪具有三种独立的使用方式:电池放电方式，电池充电方式和电池活化方式。

可以针对不同落后电池的实际情况，对落后电池进行容量试验，智能式充电，或设置多个循环周期作循环多次请充放电，以激化电池极板失效的活性物质使电池活化，提升落后电池的容量。

同时配备PC机应用软件，把采集的数据上传至计算机，便于进行各种分析，可以对电池质量进行长期的监测，找出影响电池质量的各类问题。

2、主要技术参数☆适用电池等级： 2V 6V 12V☆适用容量： 0-1000AH☆充放电电流： 2V： 0-100A（连续可调） 6V： 0-50A（连续可调） 12V ：0-30A（连续可调）☆恒流精度： 1%☆电压检测精度：0.5%☆放电终止电压： 1.65V(2V) 4.95V(6V) 9.9V(12V)☆使用环境： 5-50℃ 10%-90% RH 室内☆供电电源： AC220V±15℃ 50Hz☆外型尺寸（mm）： 500×200×400☆重量： 6kg3、使用技巧开机后无反应电源没有接。

请检查电源插头是否插好。

接线柱线要压紧。

主机菜单操作正常，外接信号无反应主机接触不良，请检查接触是否可靠。

按键失效或混乱请检查是否有键卡住未弹起，如有使其弹起即可恢复正常工作。

利用活化可以进行N次单独充电和单独放电因单独充放电时间不得超出18个小时，如需要单独充放电时间超过18个小时则利用活化N次循环来延长时间。

例：如需充电时间是28小时，设置活化循环次数为两次，第一次充电时间为18小时，放电时间为0，第二次充电时间为10小时，放电时间为0。

放电方法同上，此时充电时间应为0。

电池号的设定电池号输入位为4位。

为了方便管理，前两位设定为组号，后两位设定为电池号，最多可以有99组，同一组内最大电池数量为99个。

写入U盘出错1、看U盘插好没有；2、看U盘的属性是不是FAT格式的，如果不是，请用FAT格式化U盘；3、如果在读写U盘的过程中出错或长时间没反应，请重新用FAT格式化U盘再重试;。

YCHH-2612蓄电池活化仪使用说明书保定源创电力科技有限公司目录一、概述 (2)二、功能及操作步骤 (6)三、日常维护 (15)四、常见的问题解决及使用技巧 (15)五、注意事项 (16)六、售后服务 (17)一、概述1.1主机主机有大夹具（红、黑）两个，红（黑）夹具的接线端均固定在面板的后方，以方便开关的控制。

1.2用途YCHH-2612蓄电池活化仪（以下简称活化仪），是一款多功能型蓄电池维护维修检测的设备，是对蓄电池进行日常维护不可缺少的好帮手。

设备体积小，方便移动操作。

在电力、金融、通信、军队、汽车、地铁、大型工厂等行业有着广泛的应用。

每年电池早期衰退导致的性能下降和劣化，使得大批量的电池报废，带来很大的经济损失，同时也带来了严重的环境污染。

因此电池的修复与活化和电池的再利用一直是一个热点话题，尤其近年受到了国家相关部门的高度重视。

众所周知，在各行各业里，对于电源安全要求较高的系统，都配有后备电源、UPS等，而蓄电池就是其中核心部分。

这些蓄电池有很大一部分是成组使用，任何单节电池的老化落后，都会严重影响到整组电池的性能，并很快会使得整组电池中其他单体变坏，进而引起整组电池提前退出运行。

就是作为单体使用的汽车电池，大部分仅仅因为不能正常启动汽车就全部被报废。

实际上，对于落后或者变坏的蓄电池进行活化处理后，大部分都可以有效地重新激活电池，延长使用寿命，在蓄电池日常维护中有着很好的现实意义。

活化仪不仅有对蓄电池进行的可编程充电/放电循环激活作用，还有以下几种独立的使用方式：电池充电，电池放电。

所有充放电都是可编程的。

充电自动按照三段式过程充电。

这些功能完全满足了日常对于蓄电池维护的主要需求。

本设备可以在线或者离线使用，同时兼容2V，6V，12V电池。

1.3功能1．3．1电池充电可编程对单体电池进行充电，编程内容包括：电池编号，电池类型选择，充电电流，充电时间，电池电压上限设置；充电方式：自动对蓄电池按照编程值进行三段式充电：恒流—恒压—浮充；当满足充电时间或是充电完成都会停止充电，显示充电完毕。

蓄电池智能活化仪仪器使用说明书目录使用注意事项、阅读提示 (3)一、概述 (4)1.1用途 (4)1.2功能 (4)1.3特点 (4)1.4工作原理 (4)1.5技术指标 (5)1.6主要部件 (5)1.7操作面板说明 (6)1.8连接 (6)二、功能及操作步骤 (7)2.1电池充电 (7)2.2 电池放电 (8)2.3电池活化 (8)2.3.1活化设置界面 (9)2.3.2活化执行过程 (9)2.4 内阻测量 (9)2.5数据管理 (10)2.5.1 数据查看 (11)2.5.2 转存U盘 (11)2.5.3 数据删除 (11)2.5.4 格式化 (11)2.6系统管理 (11)2.6.1 时间设置 (11)2.6.2 参数校准 (12)2.6.3 系统更新 (13)2.6.4 语言选择 (14)2.6.5 版本信息 (14)三、日常维护 (15)四、常见问题解答及使用技巧 (15)使用注意事项、阅读提示使用注意事项本说明书用于指导用户对该仪器进行操作。

➢操作者必须具有电工以上资职。

➢操作者在使用中应格外注意人员、设备的安全。

➢该仪器属于精密测试设备，在使用过程中应轻拿轻放，切勿乱扔乱摔，其结果轻者会导致外壳变形，重者会导致内部元件出现故障，影响正常使用。

➢避免喷溅液体到智能放电监测仪表面，以免进入系统造成永久伤害，可燃性气体可能引起爆炸。

为了您的安全，在操作该仪器前，请先阅读完本说明书中的全部内容。

测量人员应熟悉所测试系统的特点。

采取正确的测试步骤，以免造成自身及工作区域其他人的伤害和检测设备的损坏，这一点是非常重要的。

我们假定操作者在使用本测试仪之前，已经对电池、充电系统和设备起动有了一个全面的了解。

在使用本测试仪前，请务必参考并遵守相关的安全注意事项，及被测试设备制造商提供的测试步骤。

安全信息安全信息用来避免发生人员伤亡和设备损害。

阅读、理解并遵守本说明书中的安全信息及说明，安全信息包括：危险！表示非常紧急的危险情形，如果不设法避免，将可能导致严重的人员伤亡。

蓄电池单体活化仪安全操作及保养规程蓄电池单体活化仪是一种常用的电池维护设备，广泛应用于电信、电力等领域。

为确保设备的正常运行和使用安全，以下为蓄电池单体活化仪的安全操作及保养规程。

安全操作规程1. 设备安装1.1 在安装蓄电池单体活化仪时，需要选择平稳、干燥、通风良好的场所进行安装，并远离易燃、易爆物品，禁止在过高或过低的温度环境下使用。

1.2 安装完成后，需要对设备的接线进行检查，确保连接牢固、电气绝缘良好。

2. 设备使用2.1 使用蓄电池单体活化仪前，要了解并熟悉设备的功能、性能和使用方法，按照操作规程进行使用。

2.2 严格按照设备要求选择蓄电池，并确保蓄电池充电状态良好。

2.3 使用设备过程中，应避免设备过载、短路等情况发生，如设备热度过高或电气故障，应及时停机检查并进行维修。

3. 设备维护3.1 定期对蓄电池单体活化仪进行检查和保养，如设备外观、接线、电气绝缘等。

3.2 定期检查设备使用情况，发现问题及时修理，保证设备正常运行。

3.3 对于长时间未使用的设备，需要对设备进行保护，如覆盖设备外表面并存放在温度适宜的干燥场所。

保养规程1. 设备清洁1.1 定期对蓄电池单体活化仪进行清洁，避免灰尘、污垢进入设备内部。

1.2 进行清洁时，应使用清洁剂和软布进行轻柔擦拭。

2. 电池维护2.1 定期维护电池，进行充电和放电操作，保持电池状态良好。

2.2 检查电池，及时更换老化、损坏的电池。

3. 储存管理3.1 对于长期未使用的蓄电池单体活化仪设备，需要进行储存管理，包括放电完成后进行充电，并开启适当的通风设施进行储存。

3.2 设备储存期间，需要定期对设备的外表面进行擦拭，并确保存放环境干燥、通风。

总结蓄电池单体活化仪的安全操作及保养规程是必须要重视的，不仅能够保证设备的正常运行和寿命，更能够保障操作人员的人身安全。

因此，在使用设备前，必须要了解并熟悉使用规程，并按照规程进行操作和维护。

ZBT3932智能蓄电池活化仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (3)二、功能及操作步骤 (8)三、日常维护 (23)四、常见问题解答及使用技巧 (23)五、缩写一览表 (26)六、软件部分 (26)1、概述 (26)2、系统安装 (27)3、主要功能及使用方法 (31)七、注意事项 (36)八、运输、贮存 (37)九、售后服务 (37)ZBT3932蓄电池单体活化仪一、概述1．用途智能蓄电池活化仪(2V-12V一体机，适用于2V、6V、12V蓄电池，以下简称活化仪)，是专用于日常维护中对落后蓄电池处理的便携式产品，它具有三种独立的使用方式：电池放电方式，电池充电方式和电池活化方式。

可以针对落后电池不同的实际情况，对落后电池进行容量试验，低压恒流充电，或设置多个循环周期对最小容量的电池作循环多次充放电，以激化电池极板失效的活性物质使电池活化，提升落后电池的容量。

同时配备PC机应用软件，把采集的数据上传至计算机，便于进行各种分析。

2. 功能2.1充放电、活化及曲线指示功能活化仪可记录充电、放电及活化过程中的蓄电池电压、电流变化趋势，并有相应的曲线指示功能，曲线在每次工作执行完后即可显示。

屏幕右边显示充(放)电曲线，左边显示充(放)电或活化参数，包括：电压（电流）提示、电池内阻、充（放）电电流、充（放）电截止电压、执行总时间。

（用英文缩写表示，见五、缩写一览表）。

2.2 数据查看(回放)在进行充(放)电及活化操作时，按【返回】键可以使充(放)电或活化过程随时中断。

中断工作时可选择是否保存之前的充(放)电、活化过程中采集的各种数据。

在有数据查看时，选择已有记录的序号，则得到需要回放的曲线。

按左右键可以切换不同序号以得到不同的回放曲线波形。

2.3数据管理此功能允许用户对电池的已测控数据进行管理，包括数据的上传以及曲线回放。

2.4系统升级此功能允许用户对设备进行在线的软件升级更新。
