柴油发电机技术要求
工程
相关技术要求
1、技术标准：
1）GB/T10233-2016---低压成套开关设备和电控设备基本试验；
2）GB/T3797-2016---电气控制设备；
3）GB50171-2012 ---电气装置安装工程盘、柜一、二次回路结线施工及验收规范；
4）GB 14048.11-2016--低压开关设备和控制设备；
5）GB 755-2008---旋转电机基本技术要求；
6）GB 1859---内燃机噪声测定方法；
7）JB/T 9759-2011---内燃发电机组轴系扭转振动的限值及测量方法；
8）GB/T 2820.11-2012---往复式内燃交流发电机组；
9）GB2820---工频柴油发电机通用技术条件；
等相关国家标准及企业标准。
2、设计图纸及招标人相关技术文件。
3、符合眉山市供电管理部门的入网要求及相关规定。
4、工作范围及内容：
1) 本发电机组为1台常用功率1000kW。
2) 本承包商负责完成柴发机组安装和调试工作。机房工程（含本台机房、和另1台450KW发电机房）由柴油发电机厂家深化，施工范围不包括墙体砌筑工程、抺灰工程、混凝土施工内容、机房门安装。除此之外全部由厂家施工完成。
3) 在质保期间，对发电机组进行维护，两年的质保期，自调试完毕向业主移交之日计算，以正式移交接收单为准。
4）柴油发电机的整套供货及安装工程，施工界面至柴油发电机低压出线柜软连接处（由柴油发电机厂家预留软连接）。
5)日用油箱全套系统，并配备燃油监控系统。室内燃油暂按1立方米燃油箱考虑。设备调试期间的用油由厂家负责，正式移交业主前要求油箱内燃油不低于1小时的使用。
6)发电机设备供应、运输（运至现场）、现场卸车（指定位置）等。
7）依据施工现场平面图，出深化设计施工图及施工方案（深化设计包含全套燃料储备及输送系统，发电机组自身的排烟排气系统，发电机基础做法，挡油槽做法，降噪工程等）。
8）发电机房降噪施工，出深化设计施工图及施工方案及报价，要求机房降噪达到最佳效果。满足环境噪音昼间不大于55dBA，夜间不大于45dBA，其排烟应满足环保部门要求。最终达到检测、验收（交钥匙工程）。
5、柴油机和发电机技术条件：
5.1柴油发电机组应包括（但不局限于）如下部件：
①．全套柴油发电机组；
②．发电机组自身的排烟排气系统，包括消声器、波纹管、弯管、排风管道；
③．全套燃料储备及输送系统；
④．控制屏，以提供一个全套、可作业的微电脑控制系统；
⑤．直流电起动系统；
⑥．蓄电池浮充充电器；
⑦．蓄电池支架；
⑧. 过滤系统；
⑨. 出线柜。
5.2.降噪工程、减震装置等
1）电压要求：额定电压：AC--400/230V三相四线制；瞬态电压调整率：+20%~－15%）；稳态电压调整率：≤2.5%；波动率：≤±0.25%；电压稳定时间（100%突减功率）≤4S；电压稳定时间（突加功率）≤4S
2）额定绝缘电压：660V；
3）绝缘等级为H级；防护等级IP23；
4）额定频率：50HZ；稳态频率调整率：≤3%；瞬态频率调整值：≤±10%。
5）功率因数：0.8滞后。
6）环境温度：-5℃～+40℃，日平均值不大于+35℃；
7）环境湿度：日平均相对湿度95%及以下，月平均相对湿度90%及以下；
8）设备安装场所的最大海拔高度＜1000m，地震强度不超过8度，无火灾、
爆炸危险环境；
9）室内使用，无严重污秽、化学腐蚀及剧烈振动场所；
6、柴油机和发电机基本功能：
1）机组可以手动起动、停车；亦可自动起动、停车。
2）自动起动：市电停止时延时0~10s（可调）机组自动启动；启动一次成功率不小于99%；机组允许连续三次启动，起动之间间歇5s；三次启动失败，启动程序必须被闭锁并同时发出声光报警信号，闭锁状态只能手动复位解锁。
3）自动投入：8s内必须完成从启动、输出正常电压到自动接入额定负载运行全过程。
4）自动撤出、自动停机：市电恢复达30~60s（可调），并检测市电稳定后自动将负载切换回市电供电；机组继续空转运行，经冷却延时约5min（或根据厂家的标准规定时间）自动停机。
5）发动机必须具备以下最低限度的状态指示：油压、油温、发动机温度、运行时数、转速表、电池电压等。
6）自动保护和报警：
★发电机发生轻微故障（如冷却水温过高、机油温度过高、机油压力低、过负荷、三次启动失败、燃油油面低、启动空气压力低、起动电池容量过低等），发出声光报警，并允许手动停车。
★发电机发生严重故障（如冷却水温过高、水中断、机油温度过高、机油压力过低、超速、过电压、欠电压等）使发电机处于预定的危险时段等，立即自动停车，并发出声光报警信号。
★发电机处于过电流、供电母线短路、断相、电压过高、失压时立即自动跳闸，并发出声光报警，所有声光报警信号和解除开关必须接至控制屏上。
★发电机房发生火灾时发电机组必须具备自停功能。
★自动对启动蓄电池充电。
★机组具有自动计时的功能。
7、发电机控制屏：
1）控制系统必须采用中文、英文相互切换液晶显示。
2）发电机组控制屏必须能承受机组机械、电气、震动、电和热应力及在正
常运行情况下可能遭受到的湿度等影响。
3）控制屏装设4极空气断路器，带可调节过电流保护装置、接地保护、逆功率继电器、控制器等。其容量必须与发动机容量相配合。
4）按钮：
★发动机起动按钮；
★发动机停止按钮；
★系统复位按钮；
★用以模拟主电源故障的按钮；
5）报警指示灯（红色）：
★空气断路器事故跳闸（含发电机过电流、供电母线短路、断相、电压过高、失压等故障）；
★冷却水温高；
★机油温度高；
★机油压力过高；
★机油压力过低；
★机油压力低；
★发动机超速；
★三次起动失败；
★电池系统故障等；
6）运行指示灯：
★空气断路器的闭合；
★发动机手动控制运行；
★电池放电；
★空气断路器断开；
★发动机手动控制运行；
★发电机带负载运行；
★主电源供电正常；
★空气断路器主回路正常；
7）其他控制设备：
★自动/手动控制转换开关；
★指示灯试验按钮；
★音响警报信号和信号解除开关；
★发动机和发电机加热器手动控制隔离开关；
★电压预调装置；
★频率预调装置；
★发动机起步控制；
★电子同步调节器；
★固态自动电压调整器；
★电池充电器及其附属装置；
★系统要求遥测，遥控信号指示等所必须的继电器和干触点；
★起动电瓶接线必须牢固，采用双螺母防松措施。
★市电充电器选用带浮充功能的专用充电器，保证电瓶随时能带动机组运行。
★采用直流24V高能铅酸电池启动，启动电源和控制电源共用一组蓄电池组；
★柴油发电机的所有控制系统，二次控制线均由报价单位施工，需与甲方双电源柜配合的工程，待签订合同后提出需要甲方预留的二次控制线的接线端子条件。
8、发电机用断路器：
1）机组配备的断路器为四极开关，采用手摇可抽出式。
2）选用机械三相联动操动机构，减轻三相不同期合、分闸而产生的负序电流对发电机的影响；三相不同期合闸时间应≤10ms，不同期分闸时间应≤5ms。
3）采用立式布置：安装位置不应存在有害烟雾、水蒸气、盐雾及细菌生长环境；必须在断路器与母线连接处增加软连接装置，减轻发电机断路器异常热应力、震动对断路器套管、基础及母线的影响。
4）不同环境和负荷条件下，应能承载发电机最大连续容量时的持续电流，且各部位温度极限不得超过规定值；必须校核负荷电流降低速率，允许电流值及允许时间。
5）校核发电机断路器开断能力：分别校核系统源和发电源在主弧触头分离时对称短路电流值、非对称短路电流值及非对称短路电流的直流分量值；校核系统源对称短路电流时必须考虑最大功率电动机的烦反馈影响。
6）发电机断路器必须具有失步开断能力，其额定失步开断电流应为额定短路开断电流的25％或50％；必要时应采取适当措施（如装设电流闭锁装置）保证发电机断路器开断时电流不超过额定失步开断电流。
7）发电机断路器必须兼顾隔离开关作用，设置观察窗，以便监视断口的状态。
9、随机附件：
1）机组应附下列文件：
★合格证；
★使用说明书，必须包括：技术数据；结构和用途说明；安装、保养和维修规程；电路图和电气接线图等内容。
★装箱单；备品、备件和附件清单；专用工具和通用工具清单；合格证和出厂试运行记录；发电机及控制柜出厂试验记录；
★产品履历书。
2）消音器；油箱；输油管；电瓶规格、数量；工具箱等等。
3）正常使用两年中所应消耗的易损、易耗备品、备件（机油滤清器、机油旁通滤清器、柴油滤清器、水滤等）；注明可使用和最合适的油料标号及其冬季防冻措施。
10、保证质量的特殊要求：
1）机身外观涂层完整、有铭牌、无缺件。
2）机组必须带全仪表（俗称五表）及空气开关、四保护功能。
3）发电机组至馈电线路相间、相对地间绝缘电阻值＞0.5MΩ；塑料绝缘电缆馈电线路直流耐压试验为2.4KV，时间15min，泄漏电流稳定，无击穿现象。
4）距柴油机和发电机机体1m处噪声声压级平均值≤105dB；
5）冷却液选用防锈、防冻、防沸液；必须使用CD级以上柴油机专用机油。
6）储油箱必须带直接油位显示装置，准确显示油位高度不得小于50mm，两端带截止阀；储油箱顶盖封闭，配通气管和加油管（盖），通气管必须通到室外
安全地带或采取安全防爆、防倒灌等措施。
7）机组在额定工况下从冷态到热态的电压变化≤±5％额定电压。
8）机组额定情况下，从空载到满载时电压的变化不大于额定电压的≤±2%。机组空载电压调节范围为额定电压的95~105%。
9）发电机与柴油机应相匹配，以12h为一个周期， 110%额定负载运行1h，发电机不应超过升温限度。
10）机组的焊接应牢固、焊缝均匀，无焊穿、咬边、夹渣及气孔等缺陷；焊渣、焊药清除干净；涂漆部分漆膜均匀；无明显裂纹和脱落；电镀件镀层光滑、无漏镀斑点、锈蚀等现象；机组紧固件牢固。
11）发电机在三相对称负载下，其中任一相上再加20％额定相功率阻性负载，该相的总负载电流不超过额定值时，应能正常工作。
12）发电机必须能承受高于同步值20%的超速运转。
13）发电机必须能承担某一相电流大于其他二相达60%的不平衡负荷。
14）发电机必须承受其输出端短路达3s的短路电流而不致损坏。
15）发电机的设计必须采取措施抑制谐波，消除不正常波形及可能的高频干扰、感应效应，或中性线运行电流达到干扰电话或通信的程度。
16）控制屏上的频率表准确度等级不低于5．0级，其它电气测量仪表准确度等级应不低于2.5级，柴油机上所带监测仪表应符合配套柴油机技术条件规定。
17）柴油发电机组馈电线路连接后，两端间相序必须与市电系统相序一致。
18）受电侧低压配电柜的开关设备、自动或手动切换装置和保护装置必须按设计的自备电源使用分配预案进行负荷试验，机组连续运行12h无故障。
19）发电机与市电的双向开关性能必须十分可靠，以防倒送电。双向开关的接线可靠性需经过属地供电部门检验认可。
20）发动机额定转速为1500r/min，其正常旋转方向为逆时针旋转，发动机必须装设调速、稳速装置及超速调闸机构。
21）发电机中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，同时严格标识；中性点直接接地必须由专业人员进行中性点接地，接地电阻值≤
4Ω；严禁利用市电的接地装置进行中性点直接接地；发电机本体、机组外壳及机械部分可接近裸露金属导体必须接地（PE）或接零（PEN）可靠，同时严格标
识；。
22）发电机组随机控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落；开关、保护装置型号、规格正确；出厂试验锁定的标记无位移，有位移时必须重新按制造厂要求试验标定。
23）发电机端应有足够的进风口；柴油机端必须保证良好的出风口；出风口面积必须大于水箱面积1.5倍以上。
24）发动机冷却系统为强制闭式循环水冷，采用独立的进气中冷却器系统；机组冷却系统必须添加防腐措施。
25）必须将排烟管道通到室外；管径必须大于消音器的出烟管直径；所接管路弯头不宜超过3个，保证排烟畅通；排烟管道向下倾斜5--10度；过墙处必须采用柔性填充穿套管措施；排气、排烟管垂直向上出口处，必须加装防雨罩。
26）机组必须采用电调技术，排放标准符合欧Ⅱ标准；禁止采用非电调形式，依靠尾气处理来达到欧Ⅱ排放标准。
28）管材的型号、通径、壁厚应符合相关规定，管材表面平整光洁，无变形、裂缝；装配平直牢靠，连接处螺丝紧固、无漏水、漏气、漏油等现象。
29）管路刷漆规定：刷漆颜色气管：天蓝色；油管：燃油管棕红色；排气管：银粉色。
30）机组应设有良好的专用弹簧减震装置，消除发电机组的振动和钢化传导的98%，满载运行时，其最大振幅不大于0.5mm 。机座必须采取有效措施防止震动的刚性传递；
31）机身底部必须有防止水、油污无序排放措施，禁止油污四处自由排放、渗透，收集面大于机身本体周边200mm。
32）施工前技术指导配合单位进行基础位置、尺寸、预留洞空、地槽、盖板等定位、预埋、预留；同步跟进工程进度，掌握介入节点。
11、质量保证：
1）标的物质量必须符合设计和有关标准、规范的要求，且达到国家、地方规定的合格标准。中标人应随时接受招标人和监理方的检查检验，并提供便利条件。
2）标的物及安装工程必须满足消防验收中相关规定并积极配合项目工程相
关消防验收。必须严格遵守“消防相关产品终身责任制”中有关要求，提供的柴油主机、发动机及控制屏等重要部件从产品出厂、流通、安装、移交全过程中各个环节相关时间、责任人签认完整表单，其中各分段应有责任单位宣章。
3）投标人在履行合同过程中（从开始供货到最终验收及质保），对所有设备和服务的质量负责。必须保证所有这些供货和服务的质量符合合同中有关技术、交付、验收和价格所规定的要求。
4）投标人在投标时应提供：
★交货前必须向招标人出具主要元器件的购买证明；
★本招标文件中有选型范围要求的元器件选择情况；
★按全部解体检修用备品备件及专用工具清单。
5）在免费保修期内，中标人免费提供正常消耗磨损的零部件。因招标人或业主使用、管理不当或人为因素等中标人、第三方原因造成的设备损坏由相关责任方承担责任和费用，中标人提供免费维修服务（不包含相关损坏元件或设备的购买费用）。
6）中标人所提供的设备、材料需通过验收，如发现有任何质量问题，中标人必须立即以同样型号的设备在规定的时间内予以更换。
7）在质量保证期内，中标人除保证设备正常运行和完好外，还应结合设备的实际运行情况，免费为使用人提供技术指导、维护保养方案、应急处置方案和人员培训，以保证售后设备的良好运行状态。
8）在质量保证期内，因配件发生故障24小时内（从报修时间开始计算）不能修复，中标人必须免费提供同种规格配件进行更换，如不能提供同种规格型号的配件，用其他型号配件代替时，需经使用方同意，且不补差价。
9）中标人应能提供主要配件、易损件的供应价格，并在使用人需要购置时以折扣价供应。
10）中标人应提供招标人设备二年用量的备件、易损件以及特殊专用工具（请在投标文件中列报详细清单）。
11）中标人应在接到招标人的通知后，按照通知规定的时间派技术人员负责协助完成现场设备安装、调试工作，凡设备因现场环境影响而出现的不良状况，由中标人负责无条件解决。
12）设备安装验收合格后，投入使用24个月中，如出现产品质量问题，由中标人负责免费维修更换，因设备直接原因造成事故的由中标人承担事故责任。

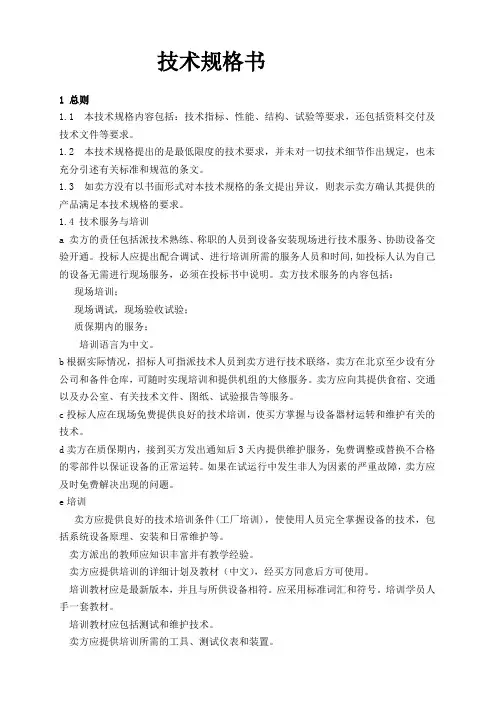

12、质保服务要求：
1）投标人必须在投标文件中提供完整的维保计划，包括维保建议、备用件清单、零件更换计划、零件供应地点、保修期后的维修方案等。
2）书面说明中标产品的保修时间、保修期内的保修内容与范围、维修响应时间等。分别详述设备涉及产品的制造厂家、投标人的服务承诺及保障措施。
3）设备验收合格双方签字后，自工程竣工之日起免费质保期为2年；在质保期内，中标人免费向招标人供应并更换一切正常情况下损坏的备品备件，免费维护、维修，提供终身有偿服务。
4）质量保证期内，发生故障时，中标人接到招标人通知后，中标人所派技术人员应在接到故障通知后2小时内赶到现场处理缺陷，须明确现场响应的时间及承诺响应时间内不能到达或完成服务的惩罚措施。
5）在保修期内，中标人应负责修理、替换不合格而损坏的部件并承担发生的所有费用，包括部件调换的运输（含空运）、吊装、保险、各种税费等费用，部件更换后的质保期从更换之日起计算仍为12 个月。
6）中标人应为招标人建立设备档案，定期回访。在设备投入运行三个月时，中标人必须组织技术人员协助招标方对所采购设备进行一次全面、系统的技术检测和维护。
13、综述：
1）未尽事宜依据国家、地方有关设计、施工验收规范及相关标准执行。
2）投标人还应满足本要求中未尽描述事项，保证执行本项目相关功能要求及投标产品能正常有效运行的其他所有技术要求，并提供功能完整、全新、先进、优质的产品及其相应服务。同时还必须满足国家有关安全、环保等强制性标准和规范的要求
3）上述功能和技术要求，应视为保证涉及系统运行所需的最低要求，如有遗漏，投标人应予以补充，否则，一旦中标将认为投标人认同遗漏部分并免费提供。
4）中标人必须提供本标的设备制造、检测、调试、安装、效验、试运行等
工序中关键节点、工艺参数、调试控制系数等指标清单。
5）本标的中“关键节点、工艺参数、调试控制系数等”指标能够影响到标的物质量、性能、工程进度等工序进行前，中标人应通知招标人跟踪检查、分项验收、监督，否则招标人对由此单一项而产生的直接及间接费用享有追索经济损失和加倍处罚的权利。
6）招标人在标的物进场、安装、调试、竣工验收及管理、维护过程中发现有与招标要求和招标图纸不一致时，中标人必须及时予以更换和维护，同时招标人针对上述不诚信行为将采用经济处罚手段：每处、次（含同类型错误行为）对应处罚5000元人民币，并累积计算。
13、工期要求：
拟开工时间为年月日，完工时间为年月日。
14、品牌要求：（Bee备注：参考）
（1）柴油机品牌：玉柴、潍柴
（2）发电机品牌：斯坦福、英格、麦格特
（3）断路器品牌：ABB、施耐德、西门子
（4）吸音棉品牌：宝静、静雅、丽音
15、送样要求：
1、吸音材料送样大小为15cm×15cm，样品上清楚表明品牌和规格型号。
2、电缆需送样，每个型号电缆需送一个样，电缆送样长度统一为20cm，样品上清楚表明品牌和规格型号。
3、在回标后3个工作日内投标送样至XXXXX,施工送样时间为开工后，材料进场前5～10日送至XXXXXXX甲方办公室。
16、文件一偏差说明表：
偏差说明表
投标人若对本招标文件中的技术要求、交货要求及商务条款有异议，请其填入此表。如无异议可不填写。
投标人（公章）：
法定代表人/或授权代表：
日期：
17、文件二设备的详细配置及必要的资料和说明：
投标人应对设备性能特性与配置进行描述，同时说明使用环境和条件，并附相关的说明资料及彩页，同时参照“详细配置及性能参数表”的格式填入所投标货物的性能保证参数、主要部件原产地、生产厂以及标准配置、可供招标人选择的配置清单等，并附上有关的补充资料。
详细配置及性能参数表
投标人（公章）：
法定代表人/或授权代表：
日期：
