加热炉管道系统振动分析及减振处理随着工业技术的不断发展，加热炉在生产过程中扮演着越来越重要的角色。
而加热炉管道系统的振动问题一直是工程师们需要面对和解决的难题之一。
振动不仅会对管道系统本身造成损坏，还会对整个生产系统产生影响。
对加热炉管道系统进行振动分析并进行减振处理，显得尤为重要。
1. 加热炉管道系统振动分析加热炉管道系统的振动问题主要源自以下几个方面：（1）温度变化引起的热膨胀和冷缩:在加热炉生产过程中，管道系统受到高温热力的不断作用，会出现热膨胀现象；而在停炉后，管道则受到快速冷却作用，产生冷缩现象。
这种快速的温度变化会引起管道系统产生振动。
（2）流体介质引起的压力波动:加热炉管道系统中流体介质的流动会引起压力的不断波动，从而导致管道系统的振动。
（3）机械设备引起的振动传递:加热炉生产过程中，各种机械设备的运转也会引起振动传递到管道系统中，加剧了管道系统的振动问题。
为了解决加热炉管道系统的振动问题，工程师们可以采取以下几种减振处理措施：（1）合理设计管道支架结构:在加热炉管道系统的设计过程中，应充分考虑到温度变化引起的热膨胀和冷缩，合理设计管道支架结构，使得管道在热膨胀和冷缩过程中获得足够的伸缩空间，从而减少振动产生。
（2）采用减振装置:在加热炉管道系统中，可以安装各种减振装置，如减振器、减震垫等，以消除管道系统受到的外部振动干扰，降低振动产生。
（3）优化管道结构:在设计加热炉管道系统时，可以通过优化管道结构，增加管道的刚度和强度，以减少管道在流体介质作用下的振动变形。
（4）定期维护检查:加热炉管道系统的振动问题不仅需要在设计初期解决，还需要在日常运行中进行定期的维护和检查，及时发现并处理管道系统的振动问题。
3. 振动分析与减振处理的重要性加热炉管道系统振动问题是一个复杂且长期存在的难题，需要工程师们在日常工作中不断进行挑战和改进。
只有通过加热炉管道系统的振动分析与减振处理，才能保证加热炉的安全稳定运行，为企业的发展提供坚实的支撑。
分析管道震动与裂缝的原因及其消除措施摘要：管道振动与裂缝的存在严重干扰正常生产，造成安全隐患，积极解决这类问题对实现安全生产有重要意义。
本文介绍了管道振动与裂缝产生的原因，并结合原因分析探讨了如何实现减震消震的举措，希望能够改善管道振动与裂缝现象，促使压缩机安全运行。
关键词：管道振动减震消震管架石油化工领域往复式压缩机应用较为普遍，这类机械常见问题为管道振动与裂缝，尤其是压缩器工作时，缓冲罐等容器刚性连接的地方经常出血裂纹，不仅影响正常生产应用，还存在较大的安全隐患，所以积极分析压缩及管道振动和裂缝出现原因，并积极探讨消除措施，是实现安全生产的重要举措。
一、管道振动与裂缝产生原因管道振动与裂缝的产生主要以气流脉动、共振和内部机械原因为主。
往复式压缩机工作时需要通过活塞在气缸内的往复运动实现气体的吸入、压缩和排出，这种周期性运动决定了管道进出口内流体呈现脉动状态，一旦气流遭遇管件产生激振力，即可产生管道振动现象。
管道内容纳的气体可称为气柱，压缩机工作时促使气柱不断压缩、膨胀，以激发频率工作，管道内部管件与支架组成弹性系统以固有频率运作，当激发频率与固有频率接近或相等时导致压力脉动异常从而产生管道内的机械共振现象[1]。
内部机械原因主要为管道设计不合理、内部机械动平衡性能差、基础与支撑不当等，导致压缩机工作时出现管道振动现象甚至造成裂缝。
二、管道振动与裂缝消除举措分析1.管道减震目前，管道减震措施主要以三种为主，分别是通过控制气流脉动、合理设计管道来减少谐振发生，通过调整激发频率和固有频率避免其相近或固定，通过合理设计管道装配结构、调整牢固压缩机组实现减震目的。
往复式压缩机内决定压力脉动和振动发生的二因素主要包括压缩机参数、系统噢诶之与压缩介质的物理参数，三种因素在振动的发生中有着重要影响[2]。
减震举措中，减少气流脉动是常见方法，可通过设置缓冲器实现减震目的，缓冲器内部的芯子元件可有效减弱压力脉动，效果理想。
关于化工厂管路振动分析及控制发布时间：2021-04-02T02:35:58.548Z 来源：《中国科技人才》2021年第5期作者：梁良[导读] 从上文中我们已经知道管路出现振动频率最大的数值是在2附近，该部分也是管路振动最为强烈的地方，而化工企业一般会在实际的发展中在该管路段安装弹簧减振器，这样能够在极大程度上降低管路的振动频率。
大庆石化公司化工一厂黑龙江大庆 163714摘要：在现阶段的发展中，伴随着科学技术等的不断进步，化工厂得到了大规模的发展，为我国的经济进步以及社会发展提供了充足的资源，但是在化工企业的发展中管理振动问题一直困扰着化工厂的发展，严重影响化工厂发展效率，为了能够有效解决这一问题，相关化工厂在发展中应该根据自身的实际发展状况，找出管路振动的原因，并采取有效的措施加以解决，只有这样才能够促进自身更好的发展和进步。
本文在此基础上主要探讨了现阶段化工厂管路出现振动的状况，并针对这些状况提出了针对性的解决措施，希望能够促进化工厂更好的发展。
关键词：管路振动；有限元分析；固有频率一、现阶段化工厂管路振动的状况本文以某化工厂为例，该化工厂在实际的发展中主要使用的是聚合出料管，该聚合出料管主要分为两个路线，分别是A路线以及B路线。
B线出料管的总长度大约是75米，跨高是35米。
一共有5个90°的直角弯以及一个180°的转角，在该管路的运行过程中压力差最大值大约是1 MPa，而聚合的A线路和B线路相比的话，总长度比较短，主要输送的物质以聚乙烯粉料为主，两条管线在实际的运行过程中会进行正常的交替出料，每一个线路最大时次可达到15次／h，如果出现故障的话就会进行单线出料，在这种状况下，出料的频率会大出一倍左右，也就是达到30次／h，而每一次出料大约是在0.5t/h。
其最大的出料量能够达到12t／h。
在出料的过程中，管路会受到物料的冲击，而且管路内部的压力也会突然出现变化从而导致管路出现振动，根据该企业实际的生产状况来看，管路在不同的路段会产生不同的振幅，最大情况下的振幅能够达到2左右，在这个时候管路输送物料时产生的晃动也比较大，也正是因为管道在实际的运行过程中存在着振动的问题，所以严重影响了化工厂的实际生产以及发展，除此以外，还在一定程度上危机到相关工作人员的人身安全以及财产安全，并不利于和谐社会的发展，这也就要求化工厂在发展中一定要采取有效的措施加以解决。

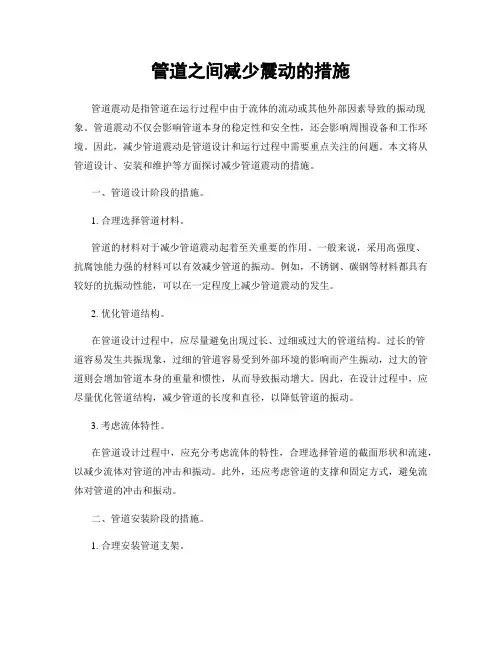

管道之间减少震动的措施管道震动是指管道在运行过程中由于流体的流动或其他外部因素导致的振动现象。
管道震动不仅会影响管道本身的稳定性和安全性，还会影响周围设备和工作环境。
因此，减少管道震动是管道设计和运行过程中需要重点关注的问题。
本文将从管道设计、安装和维护等方面探讨减少管道震动的措施。
一、管道设计阶段的措施。
1. 合理选择管道材料。
管道的材料对于减少管道震动起着至关重要的作用。
一般来说，采用高强度、抗腐蚀能力强的材料可以有效减少管道的振动。
例如，不锈钢、碳钢等材料都具有较好的抗振动性能，可以在一定程度上减少管道震动的发生。
2. 优化管道结构。
在管道设计过程中，应尽量避免出现过长、过细或过大的管道结构。
过长的管道容易发生共振现象，过细的管道容易受到外部环境的影响而产生振动，过大的管道则会增加管道本身的重量和惯性，从而导致振动增大。
因此，在设计过程中，应尽量优化管道结构，减少管道的长度和直径，以降低管道的振动。
3. 考虑流体特性。
在管道设计过程中，应充分考虑流体的特性，合理选择管道的截面形状和流速，以减少流体对管道的冲击和振动。
此外，还应考虑管道的支撑和固定方式，避免流体对管道的冲击和振动。
二、管道安装阶段的措施。
1. 合理安装管道支架。
在管道安装过程中，应根据管道的长度、直径和重量等因素合理设置管道支架，保证管道的稳定性和安全性。
支架的设置应均匀分布，避免出现局部振动和共振现象。
此外，还应注意避免管道与支架之间的摩擦和碰撞，以减少管道的振动。
2. 采用减振措施。
在管道安装过程中，可以采用各种减振措施，如在管道支架下方设置减振垫、减振器等装置，以减少管道的振动。
此外，还可以采用软管连接、弹性接头等方式，减少管道与设备之间的振动传递，降低管道的振动。
三、管道维护阶段的措施。
1. 定期检查管道支架。
在管道运行过程中，应定期检查管道支架的状态，确保支架的稳定性和安全性。
如发现支架松动、变形或损坏等情况，应及时进行修复或更换，以保证管道的稳定运行。
管道振动的消振方法-管道振动是指管道在运行过程中发生的振动现象。
管道振动对管道系统的安全性、可靠性和使用寿命都会带来不利影响，因此需要采取适当的振动消振方法来解决这一问题。
本文将介绍几种常用的管道振动消振方法，并对它们的原理和应用进行讨论。
一、原因分析管道振动的原因主要包括流体激励、结构共振和外界干扰等多个方面。
在进行振动消振之前，首先需要对振动的原因进行分析和识别。
根据振动的特点和频率特性，可以确定振动的源头，从而进一步采取相应的消振方法。
二、加固和改造管道系统的加固和改造是一种常用的振动消振方法。
通过加固和改造管道系统的结构，可以有效地减小振动的幅值和频率，从而达到消除振动的目的。
常见的加固和改造措施包括增加管道的支撑、改变管道的结构形式、增加管道的刚度等。
三、振动吸收器振动吸收器是一种专门用于消除振动的设备。
它通过吸收振动能量，减小振动的幅值和频率，从而达到消除振动的目的。
振动吸收器主要有多种形式，如塔式振动吸收器、液体阻尼器、液体腔体等。
根据振动的频率特性和振动吸收器的工作原理，可以选择适当的振动吸收器来解决管道振动问题。
四、管道支撑和阻尼适当的管道支撑和阻尼是一种简单有效的振动消振方法。
通过增加管道的支撑点和支撑形式，可以减小振动的幅值和频率，从而达到消除振动的目的。
在管道系统中设置适当的阻尼装置，如减振器、减震器等，可以有效地消除振动。
五、软管和伸缩节软管和伸缩节是一种常用的振动消振方法。
它们通过柔性的连接方式，可以吸收管道系统中的振动能量，减小振动的幅值和频率，从而达到消除振动的目的。
软管和伸缩节的选用和安装需要考虑多个因素，如振动频率、工作温度、压力等。
六、振动监测和预警系统振动监测和预警系统是一种主动的振动消振方法。
通过对管道系统的振动进行实时监测和分析，可以及时发现和预警振动异常，从而采取相应的措施进行振动消除。
振动监测和预警系统的设计和应用需要考虑多个因素，如传感器的选择、信号处理算法的设计等。
加热炉管道系统振动分析及减振处理本文针对加热炉管道系统的振动问题，进行分析和研究，并对其进行减振处理，以提高加热炉的运行效率和安全性。
一、管道振动分析1.振动的来源管道的振动通常由以下几个方面产生：(1) 压力脉动：管道内的流体由于阀门或泵的作用产生压力脉动，使管道振动。
(2) 进口涡流:在过流过程中，进口通常会产生涡流，产生各种流动失稳现象，引起管道振动。
(3) 阀门减震:在开始和停止操作阀门时，管道内的流体惯性和阀门关闭的动能被快速消失，管道产生振动。
(4) 动力设备振动:管道与动力设备之间的振动传递，如泵、变速器等。
(5) 气体阻塞：管道内较小的气体阻塞，可能导致强烈的振动。
(6) 管道的共振：当管道的自然频率等于流体产生的脉动频率时，管道就可能产生共振，导致管道振动。
2.振动的类型管道的振动通常分为两种类型：自由振动和强迫振动。
(1) 自由振动：指管道不受外力作用自行振动的状态，振动频率为管道的固有频率。
(2) 强迫振动：指管道受到外力作用强制振动的状态，如流体压力脉动、设备振动等。
自由振动和强迫振动都会对管道造成损伤，需要通过适当的减振措施来降低振动幅度。
二、减振处理1.减振措施对于管道系统的减振处理，可以采取以下措施：(1) 安装减震器：在管道系统中加装减震器，可有效减轻管道的振动。
减震器可以是弹性支撑、液体减振器或弹簧式减震器。
(2) 降低流量脉动：通过改善管道的设计和操作，在进出口流量的变化时尽量减少压力脉动产生的幅度和频率。
(3) 均匀进出口：加热炉管道系统的进出口处应该是圆形的，进出口处的直径与管道的直径相同，并且进出口处应使用圆角半径过渡。
(4) 修正管道设计：对于共振频率较低的管道，可以通过增大管径或改变支撑方式来使其达到共振条件更难实现。
2.选用减震器的建议针对加热炉管道系统的减振处理，我们建议在选择减震器时考虑以下几个因素：(1) 减震器的刚度和浮动力：减振器的刚度越小，减震效果越好，弹性支撑型和液体减振器是比较合适的选择。
管道振动的主要原因、危害及消除措施在机组转动设备和流动介质中，低强度的机械振动是不可避免的，转动设备机械振动通过系统连接部件及介质传递至系统管道，从而对机组的安全运行构成很大的威胁。
下面是小编带来的管道振动的主要原因、危害及消除措施，有兴趣的可以看一看。
管道振动的危害在机组转动设备和流动介质中，低强度的机械振动是不可避免的，转动设备机械振动通过系统连接部件及介质传递至系统管道，从而对机组的安全运行构成很大的威胁。
管道振动的危害主要包括以下几点：1. 对工作人员危害：干扰工作人员的视觉，降低施工效率；工作人员感觉疲劳；导致质量事故甚至安全事故；长期在相当强度下的振动环境中工作，则可能对施工人员身体造成较大危害或影响。
2. 对建筑物危害：由于管道振动强度和频率的不同，将会使某些建筑物的建筑结构受到破坏（常见的破坏现象表现为基础和墙壁的龟裂、墙皮剥落、石块滑动，重者可使建筑物地基变形等）。
3. 对精密仪器的危害：管道振动会影响系统精密仪器及仪表的正常运行，影响对仪器仪表的刻度阅读的准确性和阅读速度，甚至跟本无法读数，如振动过大，会直接影响仪器仪表的使用寿命，甚至受到破坏；对某些灵敏的电器，如灵敏继电器，振动甚至会引起其误动作，从而可能造成一些重大事故。
4. 对系统主设备的危害：长期的管道振动回造成系统主设备出力不均，影响主设备的机械性能及正常运行。
管道振动产生的原因及消除措施机组系统管道振动根本原因在于机组的设计、安装、操作及运行等方面，系统管道振动直接反映了转动设备的机械性能及运行情况。
当系统设备及管道发生振动时，应针对具体情况，逐一分析可能造成振动的原因，找出问题的症结后，再经过认真的讨论和分析制定可行、有效的处理措施加以消除，将振动危害减轻到最低限度。
管道振动原因分析及处理作者：高文琦来源：《中国科技博览》2019年第03期[摘要]在建筑工程中，管道是重要的组成部分。
热电厂中由于考虑热膨胀补偿，管线弯道比较多，同时还要考虑节约用地、减少管道散热，布置起来就对空间要求比较高。
管道振动会导致管道系统及其附件产生裂纹、损坏及功能失效，为保证安全经济生产，防止管道振动开裂，分析管道振动就成为一项必要内容。
[关键词]热电厂管道振动中图分类号：TM621 文献标识码：A 文章编号：1009-914X（2019）03-0297-01一、工程概况及振动现象本工程为满足化工厂生产用蒸汽，采用热电联产方式，建设3×460t/h煤粉锅炉，配2×100MW高温高压抽汽机组，同步建设100%烟气脱硫、脱硝设施。
同时更新热电厂原3号B6-8.83/3.7机组。
本工程参照对应机组最大抽汽量，共选用2台进口减温减压装置。
中压减温减压装置1台，参数为P1/P2=9.81/3.7 MPa，t1/t2=540/430℃ G=160 t/h。
低压侧管道材质为15CrMo。
低压减温减压装置1台，参数为P1/P2=9.81/1.2 MPa，t1/t2=540/271℃，G=200t/h，设计管径为Φ530×11，低压侧管道材质为20号钢，作为热源备用，设备均选用进口成套产品。
减温减压器入口位于标高15m的除氧间，出口管道布置在4.5m层。
除氧间纵、横向均采用现浇钢筋混凝土框架结构，矩形截面柱，B列柱断面为600×1200mm；C列柱断面为700×1500mm，各层楼面及屋面采用现浇钢筋混凝土板，细石混凝土压光。
横向框架各层楼面梁断面分别为：4.500m层：450×1000mm；9.000m层：500×1200mm；15.000m层：500×1500mm在调试过程中发现低压减温减压装置管道出现明显振动，送汽流量70t/h时，双幅振动值为129µm，送汽流量170t/h时，振动幅度可达190µm。
压力管道振动问题分析摘要：在工业生产中，使用的压力管道受自身和外部环境等影响，会使管线引起振动，管线如果长期受到振动的影响在应力集中的部位，就会产生疲劳感，从而使管线发生断裂，就会引起较为严重的安全事故，从而引起介质外泄，所以在生产中要尽量减少管道振动，以免造成不必要的安全事故发生。
关键词：压力管道；振动原因；对策分析1 压力管道的振动原因分析压力管道主要承受的压力来自内部结构和外部环境，所以产生的振源又不可能只有一种，相关人员在对振动故障进行分析时，还要从系统本身以及外部环境两个角度入手进行分析，使预防对策能全面一些。
系统本身振动原因主要有两方面：一方面是一些机械设备运行本身就会产生振动，这些振动会使周围相连接的管道以及地面都随之产生振动，机器设备距离管道越近，压力管道振动程度就越大，产生变形的机率就越大。
另一方面管道内部液体在流动过程中，会因为外界作用或机械设备运行影响，而发生速度不均，甚至液体碰撞管道内壁的现象，这些不稳定液体作用在管道上，管道不会保持镇定。
系统外部环境振动源主要是地理环境或气候环境的急剧变化带来的轻微振动或激烈振动。
比如天降大雨或大雪时，雨水和雪直接作用在管道上，给管道造成一定的压力，尤其是没有熔化的雪，这些压力是持续不规律作用在管道上的，所以在此期间发生的管道振动频率也是不一样的。
在地震发生时，压力管道会随着地面振动一起振动，并且地面震动产生的压力会直接影响到压力管道的稳定性，管道会直接断裂。
外界环境带来的压力管道振动在管道使用期间发生的频率还是比较小的，所以本文将研究重点放在系统内部带来的振动原因。
1.1 气柱固有频率当管道系统内部不同管长的气柱固有频率保持一致时，同频压力管道就会出现振动现象，振幅和振动程度会根据固有频率大小，做出相关反应。
所以在对气柱固有频率该原因进行分析时，除了要分析气柱固有频率产生过程外，还要对气柱固有频率进行计算。
在管道内部，所谓的气柱并不是指封闭空间中的气体，而是指当管道内部的液体和管道内壁之间不再有空隙后，这些液体可以充当成弹性气柱。
管道输送系统振动特性分析与控制优化管道输送系统是现代工业领域中常见的一种物流输送方式，广泛应用于石油、天然气、水和其他液体等的长距离输送。
然而，在输送过程中，管道系统会产生振动，给系统的安全性、稳定性和效率带来一定的影响。
因此，需要对管道输送系统的振动特性进行分析与控制优化。
首先，我们来了解管道输送系统振动的形成原因。
管道输送系统振动主要源自两个方面：一是来自流体的力学振动，二是来自机械部件的共振振动。
针对流体力学振动，流体在管道内流动时会形成压力波动，这种压力波动会引起管道系统的自振动。
当流速较高时，液体在管道中运动会形成湍流，导致压力变化更为剧烈，使得管道系统的振动加剧。
而机械部件的共振振动则是由于管道系统在运行过程中，机械部件的固有频率与外来激励频率相一致，导致共振现象的发生。
共振振动会增加管道系统的振动幅值，降低系统的工作效率，并且可能导致机械部件的疲劳破坏。
为了分析管道输送系统的振动特性，可以采用数值模拟和试验分析两种方法。
数值模拟方法可以通过建立系统的数学模型，利用计算机软件进行仿真计算，分析系统在不同工况下的振动响应。
试验分析则是通过在实际管道系统中进行振动测试，获取实测数据进行分析。
在振动控制优化方面，可以从多个方面进行考虑。
一是在设计阶段，可以通过优化管道系统的结构参数，降低系统的固有频率，减少共振现象的发生。
二是在操作过程中，可以采取减少流体压力波动的措施，如增加缓冲器、消声器等，降低流体力学振动的幅值。
三是对机械部件进行改进，增强其抗振能力，减少共振振动的发生。
此外，还可以考虑采用主动振动控制技术，如主动质量阻尼器、主动控制阀等，通过控制系统的输入和输出信号，实时调节系统的振动响应。
最后，管道输送系统的振动特性分析与控制优化是一个综合性的问题，需要涉及流体力学、结构力学、信号处理等多学科知识。
不同的输送介质、管道材料、输送距离等因素都会对系统的振动特性产生影响。
因此，针对不同的应用场景，需要综合考虑各种因素，采用合适的分析方法和优化措施。

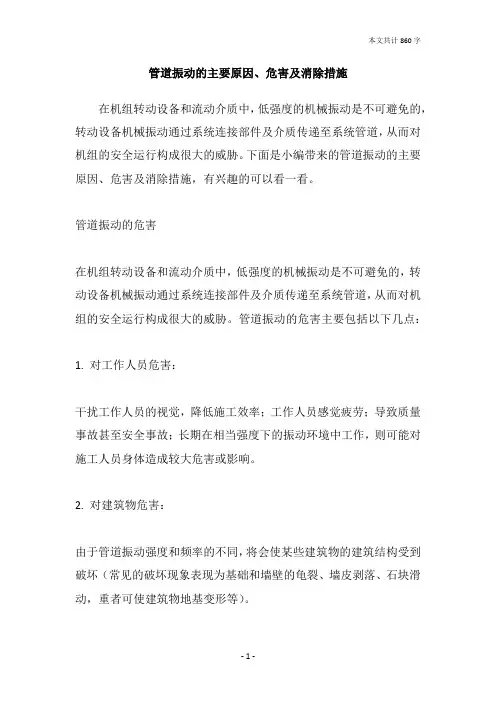

管道振动的主要原因、危害及消除措施管道振动的危害
在机组转动设备和流动介质中，低强度的机械振动是不可避免的，转动设备机械振动通过系统连接部件及介质传递至系统管道，从而对机组的安全运行构成很大的威胁。
管道振动的危害主要包括以下几点：
1.对工作人员危害：
干扰工作人员的视觉，降低施工效率；工作人员感觉疲劳；导致质量事故甚至安全事故；长期在相当强度下的振动环境中工作，则可能对施工人员身体造成较大危害或影响。
2.对建筑物危害：
由于管道振动强度和频率的不同，将会使某些建筑物的建筑结构受到破坏（常见的破坏现象表现为基础和墙壁的龟裂、墙皮剥落、石块滑动，重者可使建筑物地基变形等）。
3.对精密仪器的危害：
管道振动会影响系统精密仪器及仪表的正常运行，影响对仪器仪表的刻度阅读的准确性和阅读速度，甚至跟本无法读数，如振动过大，会直接影响仪器仪表的使用寿命，甚至受到破坏；对某些灵敏的电器，如灵敏继电器，振动甚至会引起其误动作，从而可能造成一些重大事故。
加热炉管道系统振动分析及减振处理加热炉作为工业生产中常见的设备，其管道系统振动问题一直是工程师们关注和研究的重点。
振动问题不仅会影响系统的安全运行，还会影响设备的使用寿命和生产效率。
对加热炉管道系统的振动进行分析和减振处理至关重要。
一、加热炉管道系统振动分析1. 振动产生原因加热炉管道系统的振动主要是由以下原因引起的：（1）流体介质的作用。
在管道中流动的流体介质会产生压力波动，并且会在管道中产生剪切力，从而引起管道振动。
（2）系统自身的不平衡。
管道系统内的连接件、支撑件等部件如果出现不平衡或者损坏，都会引起系统的振动。
（3）外部环境作用。
如震动、风荷载等外部环境因素也会对加热炉管道系统的振动产生影响。
2. 振动特性分析加热炉管道系统振动的特性主要包括振幅、频率、振型等。
通过对振动特性的分析，可以了解振动的强度和频率，并且可以为后续的减振处理提供依据。
振动模态分析是对加热炉管道系统振动模态进行分析，通过建立系统的数学模型，计算系统的固有频率和振型，以便于对系统振动特性进行进一步了解和研究。
1. 结构改进在加热炉管道系统中，可以通过改进连接件和支撑件的结构来减少系统振动。
例如增加补偿器、改进支撑方式等。
2. 加装减振设备在管道系统中加装减振器、减振垫等专门的减振设备，可以有效地减少振动的传播和影响。
3. 控制流体压力脉动采用合适的流体管道设计和控制方式，可以减少流体压力脉动，从而减少管道振动的发生。
4. 振动补偿通过控制系统的振动特性，可采用振动补偿技术，使管道系统的振动得到有效控制。
5. 振动监测与研究建立完善的振动监测系统，对加热炉管道系统的振动进行实时监测和研究，可以为减振处理提供更为准确的数据和依据。
通过对加热炉管道系统振动分析和减振处理的研究，可以有效地提高管道系统的使用性能和安全性，减少设备维护成本和人员安全事故的发生，对于工业生产具有重要的意义。
希望相关工程师们能够重视加热炉管道系统振动问题，不断探索和完善相关技术，为工业生产的安全和稳定作出更大的贡献。
石油化工装置压缩机管路振动分析及减振措施摘要：压缩机是石油化工生产装置中的一个重要设备，而压缩机管路振动是一个常见现象，加强管路振动及相关减振措施研究对于提升石油化工生产的安全性及运行效益意义重大。
基于此，本文首先分析了石油化工装置压缩机振动的原因，并对石油化工装置压缩机管路振动及减振措施进行了探究，旨在降低压缩机管路振动，为石油化工生产提供更安全环境的而基础上促进生产效益的提升。
关键词：石油化工装置；压缩机；管路振动；减振措施前言在炼油和化工装置中，压缩机是一个非常重要的设备，在石油化工生产中有着广泛应用。
压缩机在运作过程中，管道振动是一个不可避免的现象，这主要是由于压缩机通常进行往复式吸排气运作，具有间歇性和周期性的特点，因此气流压力和速度也会发生周期性变化，使得管道内气体出于脉动状态，进而造成进出口管道进行脉冲性振动。
压缩机管道长期振动不仅会造成管道及管道保温材料损坏，而且还会影响管道仪表正常显示，严重情况下还会导致气体泄露而发生失火爆炸等安全事故，因此加强压缩机管道振动分析及减振措施研究意义重大。
1压缩机振动原因分析（一）气柱共振气柱主要指的是在石油化工装置压缩机管路系统中能够容纳气体的结构。
气柱共振是石油化工装置压缩机管路发生震动的原因之一。
在压缩机管路系统中，压缩机纳入气体后形成气柱，气柱在自身重力作用下进行压缩操作各膨胀，从而具有一定弹性，可进行具体操作。
气柱具备类似弹簧结构及功能后，向复式压缩机一样进行周期性吸排气运作，从而对压缩机系统管路产生激发作用，进而引起气质实际振动，相关参数也能够以声速进行有效传播。
除此之外，气柱的实际振动效果还会受到安装孔板的位置、管径大小、缓冲器尺寸、介质组分等参数的影响。
（二）气流压力脉动压缩机系统在运作过程中，往复式压缩结构吸排气过程具有间歇性，这种情况下，控制结构中的活塞也随之发生周期性变化，从而产生压力脉动。
压力脉动的产生会对系统结构产生一个新的外部压力，管道内在激振力作用下出现气流压力，并随时间发生变化。
压⼒管道振动分析及其消除措施化⼯⽣产中，动、静设备通过管道串联来完成⼯艺流程。
在压⼒和流速的作⽤下，管道壁上会承受流体动压⼒。
在⽣产中，⾮定常的管流会引起管道的振动。
动⼒设备、流体输送机械操作振动和外部环境的激励使管道产⽣随机振动。
管线若长期受到振动会产⽣疲劳破坏，尤其是在应⼒集中处。
疲劳破坏可进⽽发⽣管线断裂、介质外泄，引起严重的⽣产事故。
所以要解决管道振动问题。
⼀、压⼒管道的振动原因分析根据管道振动理论，管道、⽀架和相连设备构成了⼀个结构系统，在有激振⼒的情况下，这个系统就会产⽣振动。
管道振动分为两个系统，⼀个是管道系统，另⼀个是流体系统。
压⼒管道的激振⼒可来⾃系统⾃⾝或系统外部。
来⾃系统⾃⾝的主要有与管道相连接的机器的振动和管内流体不稳定流动引起的振动；来⾃系统外的有风及地震等。
振动对压⼒管道是⼀种交变动载荷，其危害程度取决于激振⼒的⼤⼩和管道⾃⾝的抗振性能。
主要影响因素如下：⽓柱固有频率。
管道内充满的流体是⼀个具有弹性的⽓柱，每当压缩机的汽缸吸排⽓时，管内⽓柱便受到⼲扰⽽呈现振动。
机械固有频率。
管系是连续弹性体，存在结构固有频率。
管流脉动引起的振动。
管道流体在压缩机或泵的作⽤下处于脉动状态，当遇到弯管头、异径管、控制阀、盲板等管道元件时，产⽣⼀定的随时间⽽变化的激振⼒，在这种激振⼒作⽤下管道和附属设备会产⽣振动。
液击振动。
液击造成管道内压⼒的变化有时很⼤，严重时可使管⼦爆裂。
管道内流体流速过快，形成湍流引起振动。
⼆、压⼒管道振动消除措施改变管道的固有频率根据振动理论，⼀个机械系统的多⾃由度振动⽅程可⽤矩阵微分⽅程式表⽰式中，M为质量矩阵；X为节点位移⽮量；C为阻尼矩阵；K为刚度矩阵；F为⼲扰⼒及激振⼒⽮量。
由上式知，要改变管线系统的振动特性，可考虑：在管道系统上加装平衡块，改变质量矩阵M，以改变系统固有频率，避免共振发⽣。
改变系统的阻尼矩阵C，如在管道的固定⽀撑的部位放置⾦属弹簧、橡⽪或软⽊等，以达到隔振、消振的⽬的。
管道运行过程中的振动问题解析管道振动是管道运行过程中常见的问题。
管道振动不仅会影响设备的使用寿命和安全性，而且还会导致各种故障和事故。
因此，对于管道振动问题的解析十分关键。
一、管道振动的原因管道振动主要是由于以下原因引起的：1. 流体振荡流体振荡是导致管道振动的主要原因之一。
当管内流体达到一定速度时，会形成涡流、涡腾现象，从而引起管道振动。
2. 噪声和震动噪声和震动也是导致管道振动的原因之一。
在高速流动中，流体会产生噪声和震动，从而引起管道的振动。
3. 风振管道的风振主要是由于风力作用引起的。
当风力超过管道固有频率时，会导致管道振动。
4. 接触振动管道接触振动是指管道与附属设备或支持结构接触引起的振动。
接触振动不仅会导致管道振动，还会引起管道支承和附属设备的损坏。
二、管道振动对设备的危害管道振动不仅会影响设备的使用寿命和安全性，还会导致以下故障和事故：1. 泄漏和断裂管道振动会引起管道疲劳和应力集中，从而导致管道的泄漏和断裂。
2. 设备故障管道振动会对设备的结构造成损坏，引起设备的故障和损坏。
3. 操作不稳定管道振动会影响设备的操作，使得操作变得不稳定，导致设备无法正常工作。
三、管道振动的解决方法管道振动的解决方法主要包括以下方面：1. 设计优化在设计管道时，应考虑到振动问题，合理地设计管道的结构和支承系统。
2. 安装调试在安装管道之前，应进行相关的调试和检测，确定管道的振动特性，避免因为振动问题导致设备故障或事故。
3. 防震降噪措施在管道的安装和使用过程中，应采取相应的防震和降噪措施，避免管道振动对设备的影响。
四、结论综上所述，管道振动是管道运行中的常见问题，会影响到设备的使用寿命和安全性。
其解决方法主要包括设计、安装和防震降噪措施等方面。
因此，对于管道振动问题的解析必须高度重视，避免由于管道振动导致的故障和事故发生。
