HF25型风冷恒温恒湿机组

HF恒温恒湿空调机操作说明一、界面说明该界面包括6个轻触式按钮。

将其各键自左到到右，从上到下定义如下：1、故障键（ALARM）2、程序键（Prg）3、退出键（ESC）4、UP键(↑)5、ENTER键（←）6、DOWN键(↓)二、界面操作说明1、机组启停按下Prg键即可启动，再按下此键则为关机。

2、查看显示在界面上可以按下↑健或↓健操作即可查看各个菜单里的各项内容，比如查看温湿度设定点和新风温度；回风温湿度和机组关闭；机组状况等等。

3、温湿度设定操作在界面上同时按下↑键和↓键，将进入控制面板菜单，然后按下↑键或↓键可以切换各个菜单，注意其他项都无须修改，只需更改设定温湿度菜单项，即切换至《温湿度设点》菜单，按下←键进入菜单，此时需要输入密码，再按下←键令光标在密码输入区闪烁，后按下↑键和↓键输入密码，然后按下←键确认。

当画面上出现文字“密码正确”时，再按下↑键或↓键，即可进入时钟菜单。

出厂时用户密码设为0009。

再通过↑键和↓键，使界面置于温湿度设点，此时按下←键，可看到光标移动到温度设点位置上，此时通过↑键和↓键将温度设定为所需要的值，设定好后，再按下←键将光标移动到湿度设点位置上，同样通过↑键和↓键将湿度设定为所需要的值，最后按下←键，设定好后再按下退出键ESC，此时设置完毕。

4、注意事项：当机组出现故障时，手操器左上角的ALARM键会亮红灯，此时按下该键就可以再显示屏幕上看到相应的故障信息。

当机组存在多项故障时，可以通过按↑和↓键翻看各项故障信息。

当故障排除后，可以按下ALARM键来复位故障报警。

当机组出现其他情况，请务必停机并由机修人员排除后方可开机。

厂房通风空调施工作业指导书文件编码:*＊*＊—TJ—A〈〉04-〈>064 文件名称：＃1机组主厂房通风、空调工程施工作业指导书目录11．工程(系统或设备)概况及工程量11.1 系统或设备概况11.2 工程量和工期22．编制依据23。

作业前的条件和准备23。

1 技术准备23.2 作业人员33.3 作业机具33。

4 施工材料及设备33.5 安全器具43。

6 工序交接43。

7 其他44．作业程序的步骤和方法44.1 作业程序的步骤54。

2作业方法145．作业过程中控制点的设置和质量通病及预防145.1质量目标155.2质量通病及预防155.3控制点的设置及要求155。

4 质量标准及要求176．作业的安全要求和环境条件176。

1作业的安全危害因素辨识和控制186。

2作业的环境条件196。

3消防管理196。

4 作业指导书应急处置预案198。

附录1．工程(系统或设备）概况及工程量1。

1 系统或设备概况主厂房通风采用建筑开窗进风，屋顶风机机械排风通风方式。

对B排采取串联式射流风机来改善建筑通风效果.集控楼除〈>0.<〉0<>0〈>0m，6.9〈>0<>0m 层局部房间通过设在6。

9〈>0〈〉0m层2台新风机组提供新风外,其余通过建筑开窗方式进风，所有房间均采用轴流风机机械排风。

空调系统采用全年性集中空调,定风量运行方式,新风量采用1〈〉0％.过渡季节采用全新风运行，以降低能耗.气流组织采用上送上回方式，通过风管将处理后的风送至空调房间，回风至空调机组。

在集控楼22.1〈>0<〉0m层设置2套空调系统，其中集控室K-1系统,采用JWK—138HF型屋顶式恒温恒湿空调机2台，单台制冷量138KW，制热量65KW，风量25〈〉0<>0〈〉0 m3 /h,一用一备；1#、2#电子设备间K—2系统，采用JWK—228HF型屋顶式恒温恒湿空调机2台,单台制冷量228KW，制热量65KW，风量35<>0〈>0<>0 m3 /h,一用一备。

机房空调维修手册——HF系列海信（山东）空调有限公司目录一概述1、命名方式2、产品特性3、产品技术特点4、整机性能指标二外机结构与原理1、外观图2、系统图3、原理图与接线图三设定与控制功能说明1、主要功能点2、按键与拨码3、具体界面操作四安装说明1、注意事项2、室内机、室外机安装说明3、联机安装一、概述06系列精密空调，专为电子设备的冷却而设计，适用于计算机房或通讯机房的环境控制。

具有高可靠性，从而能保证精密设备，例如敏感设备、工业过程设备、通信设备和计算机等设备拥有一个理想的运行环境。

系统采用分体落地式结构，由室内机和室外机两部分构成。

室外机为风冷式冷却。

系统标准配置有制冷组件，可以对环境温度进行精确控制。

另外提供加热器和加湿器选配件，可以对环境湿度进行精密控制。

如果设备仅用于制冷，则无需选配加热器和加湿器。

机组具有微处理控制器，可根据程序的设定值和室内环境条件，自动切换所需的功能（制冷或制热、除湿或加湿）。

1、产品的命名方式H F –12500W室外侧热交换器冷却方式：F表示风冷，水冷不予表示型式：L表示冷风型，R表示热泵型，H表示恒温恒湿型2、产品的特性（1）节能大风量，小焓差设计，适合机房主设备散热特点，为设备提供连续稳定的温湿度环境高显热比，高能效的制冷系统设计（2）易使用、易维护全中文大屏幕显示，具有多级密码保护，自动故障诊断功能具备来电自启动功能，并可设置延时启动时间配备标准RS485监控接口，提供标准的通讯协议强大的主备机自动切换、轮值功能，最多可以在17套机组之间实现自动切换及轮值（3）适应力强按照每年365天，每天24小时连续运行长寿命设计，高稳定性,低维护量 超宽输入电压范围，相序错误时可自动切换相序，缺相时可保护停机极强的环境适应能力：冷凝器标准配置满足-20℃～+45℃的室外温度环境，在此范围内机组保障连续制冷工作，加热状态不受室外温度限制。

3、产品技术特点（1）电路方面特点A、室内采用电控板控制B、具有RS485远程监控接口，协议符合TYD协议标准C、室内具有三相点相序检测功能D、具有相序自动切换功能E、具有断电自动恢复功能F、具有双机备份功能G、具有自动切换、轮值功能（2）系统方面特点A、压缩机在室内侧，采用电子膨胀阀控制流量B、大风量设计C、显热比（显冷量/总冷量）>0.9D、空调机组能效比（EER）≥3.0E、冷风比（制冷量/风量）≤4.0（3）结构方面特点室内全新设计，上前出风、下前和两侧回风。

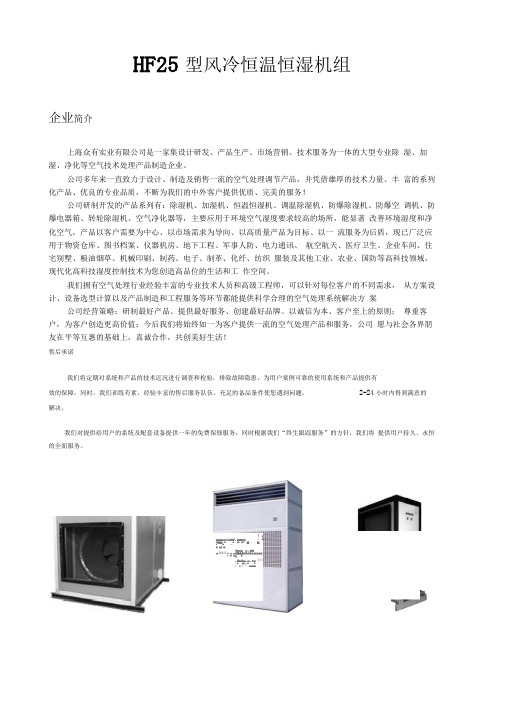

HF25型风冷恒温恒湿机组企业简介上海众有实业有限公司是一家集设计研发、产品生产、市场营销、技术服务为一体的大型专业除湿、加湿、净化等空气技术处理产品制造企业。

公司多年来一直致力于设计、制造及销售一流的空气处理调节产品，并凭借雄厚的技术力量、丰富的系列化产品、优良的专业品质，不断为我们的中外客户提供优质、完美的服务！公司研制开发的产品系列有：除湿机、加湿机、恒温恒湿机、调温除湿机、防爆除湿机、防爆空调机、防爆电器箱、转轮除湿机、空气净化器等，主要应用于环境空气湿度要求较高的场所，能显著改善环境湿度和净化空气，产品以客户需要为中心、以市场需求为导向、以高质量产品为目标、以一流服务为后盾，现已广泛应用于物资仓库、图书档案、仪器机房、地下工程、军事人防、电力通讯、航空航天、医疗卫生、企业车间、住宅别墅、粮油烟草、机械印刷、制药、电子、制革、化纤、纺织服装及其他工业、农业、国防等高科技领域，现代化高科技湿度控制技术为您创造高品位的生活和工作空间。

我们拥有空气处理行业经验丰富的专业技术人员和高级工程师，可以针对每位客户的不同需求，从方案设计、设备选型计算以及产品制造和工程服务等环节都能提供科学合理的空气处理系统解决方案公司经营策略：研制最好产品、提供最好服务、创建最好品牌。

以诚信为本、客户至上的原则；尊重客户，为客户创造更高价值；今后我们将始终如一为客户提供一流的空气处理产品和服务，公司愿与社会各界朋友在平等互惠的基础上，真诚合作，共创美好生活！售后承诺我们将定期对系统和产品的技术近况进行调查和检验，排除故障隐患，为用户案例可靠的使用系统和产品提供有效的保障，同时，我们训练有素，经验丰富的售后服务队伍，充足的备品条件使您遇到问题，2-24小时内得到满意的解决。

我们对提供给用户的系统及配套设备提供一年的免费保修服务，同时根据我们“终生跟踪服务”的方针，我们将提供用户持久、永恒的全面服务。

|[9I9Z9； = ；=^Z^■■■■■■■■■■■■■■；=ETI[==1：=.：±=. 語讥订Z旧孚nnmnum!1 ======z:=I!!!t3[=-；==Ta==^7I ---- r —■亠・■■ Til ■fi鏈]画= =：=：aaTE=3产品特点:本产品选用的主要零部件，如制冷压缩机、过滤器等，均采用原装进口名牌产品。

吉荣牌恒温恒湿空调的工作原理及故障分析
黄剑女
【期刊名称】《医疗装备》
【年(卷),期】2003(016)002
【摘要】@@ 吉荣牌恒温恒湿(HF40W)空调器,是一种风冷式机组,专门用于一些对室内湿度和温度有较高要求的仪器设备场所.
【总页数】1页(P42-42)
【作者】黄剑女
【作者单位】绍兴市人民医院,浙江,绍兴,31200
【正文语种】中文
【中图分类】TH789
【相关文献】
1.缅甸吉荣吉瓦水电站工程线路自动重合闸设计 [J], 苏兆景;周海燕
2.微型计算机用SENDON牌UPS不间断电源工作原理及常见故障分析 [J], 郭建文
3.缅甸吉荣吉瓦(Kyeeon-Kyeewa)水电站进水塔电源电缆选择计算 [J], 温玲燕
4.吉荣电梯的物联网时代——访广东吉荣电梯有限公司总经理郑泽顺 [J],
5.荣威纯电动汽车E50高压互锁工作原理与故障分析 [J], 胡东辉
因版权原因，仅展示原文概要，查看原文内容请购买。

申菱恒温恒湿机样本目录一、产品简介及特点 (2)二、恒温恒湿空调机汇总表 (3)三、名义工况 (3)四、运行范围 (3)五、产品型号表示方法 (4)六、送回风方式 (4)七、性能参数表 (5)八、外形及空间安装尺寸 (8)九、安装注意事项 (11)十、订货参考事项 (11)十一、附录 (12)压缩机全部采用高性能涡旋式压缩机，送风机选用低噪音高效率离心式风机，制冷系统配件皆来自国际知名品牌，性能稳定。

单系统机组设置除湿电磁阀，使机组在低负荷运行时，能保持较佳的除湿效果，尤其适合潮湿多雨的雾雨季节，精确控制，高效节能，节省再加热功耗；多系统机组具有多级能量调节。

结构优化，保证机组良好的密封性、隔热性和低漏风率。

机组调试、维护均可正面进行，操作极为方便。

机组设有多重安全保护，如高低压力、压缩机过流、过载等，确保机组安全可靠。

根据使用场合的具体要求，机组可做防爆防腐处理。

可广泛用于石油、化工、冶金、军工、医药等行业存在或可能存在ⅡA、ⅡB级,T1～T4组可燃性气体、蒸气与空气混合形成的爆炸性气体混合物的1～2区场合。

3、执行标准本产品执行国家标准：①GB/T 17758-1999 《单元式空气调节机》。

②GB 19576-2004《单元式空气调节机能效限定值及能源效率等级》二产品汇总表三名义工况四运行范围制冷时，室内最高进风温度32℃，最低进风温度18℃；室外最高进风温度43℃，最低进风温度18℃。

水冷机最高进水温度34℃，最低进水温度20℃，承受最高水压0.4MPa 。

机组长时间在超出上述范围运行，会导致损坏，如客户确有需要，请在订货时说明。

五 产品型号表示方法室内机室外机S W ×制冷剂类型：H 表示使用R407C ，E 表示使用R134a ，使用R22不予表示结构类型：N 表示压缩机置于室内机，压缩机置于室外，水冷机不予表示名义制冷量：数字，单位：kW冷凝器冷却方式：F 表示风冷，水冷不予表示型式：H 表示恒温恒湿型制冷剂类型：H 表示使用环保工质R407C ，E 表示使用R134a ， R22不予表示。
