pg螺纹标准PG螺纹标准。
PG螺纹是一种德国标准的管螺纹，通常用于连接管件和设备。
它是一种内螺纹，具有特定的螺距和螺纹角度，以确保螺纹连接的密封性和稳固性。
在工业领域中，PG螺纹被广泛应用于电气设备、自动化设备、机械设备等领域。
本文将介绍PG螺纹的标准规格、特点及其在工程领域中的应用。
PG螺纹的标准规格。
PG螺纹的标准规格由德国工业标准化组织（DIN）制定，其主要特点包括螺距、螺纹角度和公称直径。
在PG螺纹标准中，螺距通常为1.5mm，螺纹角度为80°，公称直径范围从PG7到PG48不等。
这些规格的确定旨在确保不同尺寸的PG螺纹能够在工程设计和制造中得到统一的应用，从而提高设备的互换性和通用性。
PG螺纹的特点。
PG螺纹具有一些独特的特点，使其在工程领域中得到广泛应用。
首先，PG螺纹的螺距相对较小，能够提供较高的连接密封性，适用于一些对密封要求较高的设备和环境。
其次，螺纹角度为80°，使得螺纹连接更容易进行装配和拆卸，提高了设备的维护效率。
此外，PG螺纹的公称直径范围广泛，能够满足不同场合的需求，具有较强的通用性和灵活性。
PG螺纹在工程领域中的应用。
PG螺纹在工程领域中有着广泛的应用。
首先，在电气设备中，PG螺纹常用于连接电缆接头、电气控制柜和设备外壳，能够提供可靠的防水和防尘性能。
其次，在自动化设备中，PG螺纹常用于连接传感器、执行器和控制设备，能够确保设备的稳定运行和可靠性。
此外，在机械设备中，PG螺纹常用于连接管道、阀门和液压元件，能够满足设备对密封性和强度的要求。
总结。
综上所述，PG螺纹作为一种德国标准的管螺纹，在工程领域中具有重要的应用。
其标准规格、特点和应用领域的介绍，有助于工程设计师、制造商和使用者更好地了解和应用PG螺纹，从而提高设备的性能和可靠性。
在今后的工程实践中，我们应当充分发挥PG螺纹的优势，合理选用和设计螺纹连接，为工程设备的安全运行和有效维护提供保障。

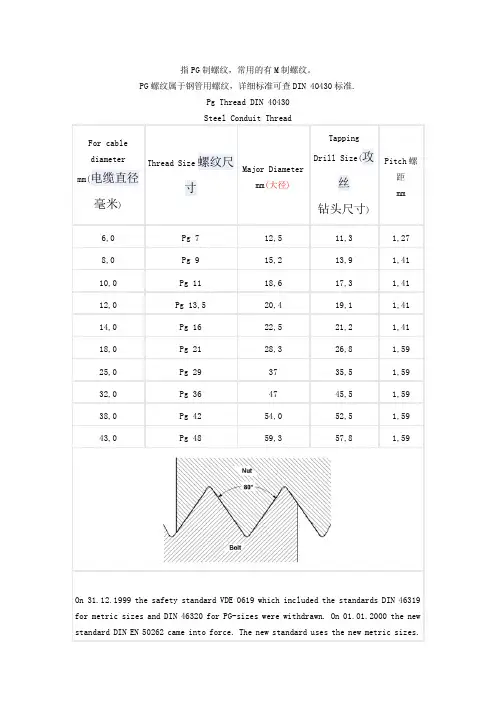

PG 80 德制 DIN 40430 主要用于电缆接头For cable diameter Major Diameter Tapping Pitchmm mm Drill Size mm 6,0Pg 712,511,31,278,0Pg 915,213,91,4110,0Pg 1118,617,31,4112,0Pg 13,520,419,11,4114,0Pg 1622,521,21,4118,0Pg 2128,326,81,5925,0Pg 293735,51,5932,0Pg 364745,51,5938,0Pg 4254,052,51,5943,0Pg 4859,357,81,59Thread Size PG 螺纹属于钢管用螺纹，详细标准可查DIN 40430标准.Pg Thread DIN 40430Steel Conduit Thread PG 螺纹：钢管螺纹（Steel conduit Thread ）执行标准：DIN40430螺纹 名称 密封形式 角度 锥度 类别 国家标准 备注NPT 一般密封圆锥管螺纹 60 1:16 北美 GB/T12716-1991 牙顶和牙底NPSC 一般密封圆柱管螺纹 60 北美 NPTF 、NPSF 、NPSI 、PTF-SAE SHORT 干密封管螺纹 干密封 北美 PT 密封圆锥管螺纹 加ptfe 料密封 55 1:16 惠氏螺纹 GB/T7306-2000 M 一般密封米制圆柱管螺纹 60 公制 等边三角形，牙顶是尖的，牙底是ZM 一般密封米制圆椎管螺纹 60 公制 等边三角形，牙顶是尖的，牙底G 非螺纹密封圆柱管螺纹 55 惠氏螺纹 GB/T7307-2001 ZG 管锥 加ptfe 料密封 55 1:16 英制 外螺纹R1或R2，内螺纹Rc 一般的RP 密封圆柱内螺纹 55 英制 RC 密封圆锥内螺纹 55 英制 R1 密封圆锥外螺纹 55 英制 GB/T7306.1-2000 与英制密封圆柱内螺R2 密封圆锥外螺纹 55 英制 GB/T7306.2-2000 与英制密封圆锥内螺Major Diameter For cablediametermm mm Pg 712,56,0Pg 712,56,0Pg 915,58,0Pg 1118,610,0Pg 13,520,412,0Pg 13,520,412,0Pg 1622,514,0Pg 1622,514,0Pg 2128,318,0Pg 2128,318,0Pg 2928,318,0Pg 2928,318,0Pg 3647,032,0Pg 4254,038,0Pg 4254,038,0Pg 4859,343,0On 31.12.1999 the safety standard VDE 0619 which included thestandards DIN 46319 for metric sizes and DIN 46320 for PG -sizes were withdrawn. On 01.01.2000 the new standard DIN EN 50262 came into force. The new standard uses the new metric sizes. In the transitional period - until 01.03.2001 - the PG -standard could still be used. For replacement PG -items may still be used. The ten sizes PG 7 / 9 / 11 /13,5 / 16 / 21 / 29 / 36 / 42 and PG 48 were replaced by eight new metric sizes, i.e. M 12 / 16 / 20 / 25 / 32 / 40 / 50 and M 63. No direct conversion is possible!By this new standard a suitable solution was not achieved.Possibilites for a conversion:PG Size Conversion to metric mm M 12M 16M 16M 20M 20M 25M 20M 25M 25M 32M 32M 40M 50M 50M 63M 63Wrench Size for Cable ConnectionConnecting Thread Wrench Sizemm Old PG 7SW 15PG 9SW 19PG 11SW 22PG 13,5SW 24PG 16SW 27PG 21SW 33PG 29SW 42PG 36SW 53PG 42SW 60PG 48SW 65New SW 36M40x1,5SW 46M12x1,5SW 15M16x1,5SW 19M20x1,5SW 24M50x1,5SW 55M63x1,5SW 66M25x1,5SW 30M32x1,5备注716-1991 牙顶和牙底是去顶的梯形北美GB/T7306-2000 水及煤气管行业三角形，牙顶是尖的，牙底是平的边三角形，牙顶是尖的，牙底是平的7-2001R2，内螺纹Rc 一般的水管接头0 与英制密封圆柱内螺纹配合使用0 与英制密封圆锥内螺纹配合使用。

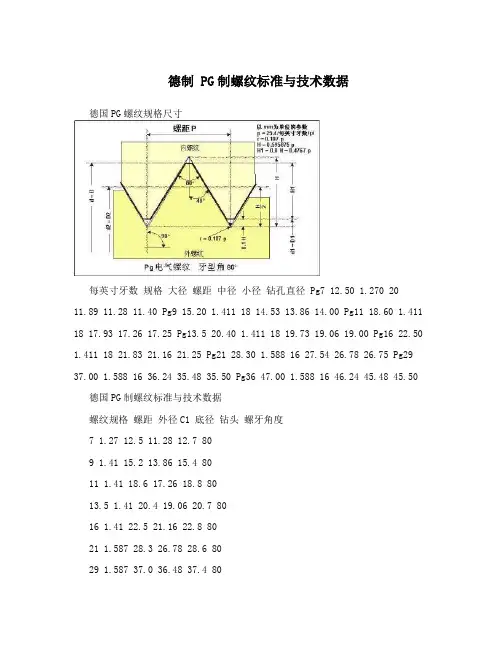

德制 PG制螺纹标准与技术数据德国PG螺纹规格尺寸每英寸牙数规格大径螺距中径小径钻孔直径 Pg7 12.50 1.270 2011.89 11.28 11.40 Pg9 15.20 1.411 18 14.53 13.86 14.00 Pg11 18.60 1.411 18 17.93 17.26 17.25 Pg13.5 20.40 1.411 18 19.73 19.06 19.00 Pg16 22.50 1.411 18 21.83 21.16 21.25 Pg21 28.30 1.588 16 27.54 26.78 26.75 Pg29 37.00 1.588 16 36.24 35.48 35.50 Pg36 47.00 1.588 16 46.24 45.48 45.50德国PG制螺纹标准与技术数据螺纹规格螺距外径C1 底径钻头螺牙角度7 1.27 12.5 11.28 12.7 809 1.41 15.2 13.86 15.4 8011 1.41 18.6 17.26 18.8 8013.5 1.41 20.4 19.06 20.7 8016 1.41 22.5 21.16 22.8 8021 1.587 28.3 26.78 28.6 8029 1.587 37.0 36.48 37.4 8036 1.587 47.0 45.58 47.5 8042 1.587 54.0 52.48 54.5 8048 1.587 59.3 57.78 59.8 80公制螺纹标准与技术数据螺纹规格螺距外径C1 底径钻头螺牙角度12 1.5 12 10.5 12.5 60 ?16 1.5 16 14.5 16.5 60 ?18 1.5 18 16.5 18.5 60 ?20 1.5 20 18.5 20.5 60 ?24 1.5 24 22.5 24.5 60 ?27 2.0 27 25.0 27.5 60 ?30 2.0 30 28.0 30.5 60 ?36 2.0 36 34.0 36.5 60 ?4 2.0 48 46.0 48.5 60 ?56 2.0 56 54.0 56.5 60 ?64 2.0 64 62.0 64.5 60 ?76 2.0 75 73.5 75.5 60 ?80 2.0 80 78.0 80.5 60 ?90 2.0 90 88.0 90.5 60螺纹标准的一种，又称米制螺纹，与英制螺纹最大的区别是螺距用毫米计量。
