封装形式说明

QFP/PFP封装具有以下特点： 1.适用于SMD表面安装技术在PCB电路板上安装布线。
2.适合高频使用。 3.操作方便，可靠性高。 4.芯片面积与封装面积之间的比值较小
三、PGA插针网格阵列封装
(Pin Grid Array Package) 特点
插拔操作更方便，可靠性高。 可适应更高的频率
BGA球栅阵列封装 BGA封装技术又可详分为五大类：
六、MCM多芯片模块
为解决单一芯片集成度低和功能不够完善的问题， 把多个高集成度、高性能、高可靠性的芯片，
在高密度多层互联基板上用SMD技术组成 多种多样的电子模块系统，从而出现MCM(Multi Chip Model)多芯片模块系统。
MCM具有以下特点：
1.封装延迟时间缩小，易于实现模块高速化。
2.缩小整机/模块的封装尺寸和重量。
3.系统可靠性大大提高。
IC面积只比晶粒（Die）大不超过1.4倍。
CSP封装具有以下特点： 1.满足了芯片I/O引脚不断增加的需要。 2.芯片面积与封装面积之间的比值很小。
3.极大地缩短延迟时间
SOIC 封装 BGA 封装 TSOP 封装 TQFP 封装 DIP 封装 QFP 封装 SOP 封装 SSOP 封装 CLCC 封装
提高了成品率。
虽然BGA的功耗增加，但由于采用的是可控塌 陷芯片法焊接，
从而可以改善电热性能。
三．信号传输延迟小，适应频率大大提高。 组装可用共面焊接，可靠性大大提高。
五、CSP芯片尺寸封装 随着全球电子产品个性化、轻巧化的需求蔚为风潮， 封装技术已进步到CSP(Chip Size Package)。 它减小了芯片封装外形的尺寸，做到裸芯片尺寸有多大 ，封装尺寸就有多大。即封装后的IC尺寸边长不大于芯片的1.2倍，

元器件封装形式范文1. DIP封装（Dual In-line Package）：DIP封装是一种较早使用的封装形式，其引脚以两行排列，每一行有相同数量的引脚。

DIP封装适用于通过插针插在电路板上的方式进行连接。

它的优点是容易安装和更换，但无法满足高密度集成电路的需求。

2. SOIC封装（Small Outline Integrated Circuit）：SOIC封装是一种小型封装形式，与DIP封装相比，SOIC封装的引脚较为紧密，有更高的密度。

SOIC封装适用于面积有限的应用场景，如移动设备和计算机配件等。

3. QFP封装（Quad Flat Package）：QFP封装是一种方形封装形式，其引脚以四行排列，每一行有相同数量的引脚。

QFP封装适用于高密度集成电路，具有较好的散热性能和良好的机械抗冲击性能。

4. BGA封装（Ball Grid Array）：BGA封装是一种球形网格阵列封装形式，其引脚通过焊球连接到电路板上。

BGA封装适用于集成度更高的元器件，具有较高的密度、较低的电感和电阻，并且可以提供更好的热散热能力。

5. SIP封装（Single In-line Package）：SIP封装是一种单行排列的封装形式，适用于一些较少引脚数量的元器件。

SIP封装通过焊接或插接的方式进行连接，其优点是体积小，可与其他元器件共用一个排针。

6. COB封装（Chip-On-Board）：COB封装是将裸露的芯片直接粘贴在电路板上，然后通过导线和焊点进行连接的封装形式。

COB封装的优点是封装体积小，可以实现高度集成和高可靠性。

除了上述常见的封装形式外，还有一些特殊的封装形式，如：- SMD封装（Surface Mount Device）：SMD封装基于表面贴装技术，将元器件焊接在电路板的表面上，适用于高密度集成电路和自动化生产。

- LGA封装（Land Grid Array）：LGA封装是一种引脚通过焊球连接到电路板上的封装形式，适用于高速信号传输和高频应用。

三极管的封装形式及名称一、TO-92封装TO-92是一种常见的三极管封装形式，其名称来源于其尺寸封装，具有三个引脚。

该封装形式适用于低功率应用，如小型电子设备、电路板等。

TO-92封装的三极管通常具有较小的尺寸和较低的功耗，因此适用于一些对功耗要求不高的场景。

二、TO-126封装TO-126是另一种常见的三极管封装形式，其名称同样来源于其尺寸封装，具有三个引脚。

TO-126封装的三极管适用于中等功率应用，如家用电器、汽车电子设备等。

相比于TO-92封装，TO-126封装的三极管通常具有更大的功率承载能力和更好的散热性能，因此适用于一些对功率要求较高的场景。

三、TO-220封装TO-220是一种常用的三极管封装形式，其名称同样来源于其尺寸封装，具有三个引脚。

TO-220封装的三极管适用于高功率应用，如电源设备、电机驱动等。

TO-220封装的三极管通常具有较大的尺寸和较高的功率承载能力，同时也具备良好的散热性能，因此适用于一些对功率要求非常高的场景。

四、SOT-23封装SOT-23是一种小型的三极管封装形式，其名称同样来源于其尺寸封装，具有三个引脚。

SOT-23封装的三极管适用于小型、便携设备中的集成电路。

由于SOT-23封装的尺寸较小，因此适用于对尺寸要求较高的场景，如手机、数码产品等。

五、DIP封装DIP（Dual In-line Package）是一种常见的三极管封装形式，其名称来源于其引脚排列方式，具有多个引脚。

DIP封装的三极管适用于集成电路和电子设备中的插拔式组件。

DIP封装的三极管通常具有多个引脚，可以满足复杂电路的连接需求，因此适用于对电路连接方式要求较高的场景。

三极管的封装形式及名称有多种，每种封装形式都有其特点和适用场景。

TO-92封装适用于低功率应用，TO-126封装适用于中等功率应用，TO-220封装适用于高功率应用，SOT-23封装适用于小型便携设备，DIP封装适用于集成电路和插拔式组件。

一直对IC贴片封装的具体名字搞不清楚，就知道是贴片的，再问我具体的，我就傻眼了。

今天决定，彻底扫盲一下。

(1)SOP(2)LQFP(现在低频最常见的一种了吧)(3)PLCC(4)QFN(5)BGA一、SOPSOP也是一种很常见的元件封装形式，始于70年代末期。

sop封装示意图由1980 年代以前的通孔插装(PTH)型态，主流产品为DIP(Dual In-Line Package)，进展至1980 年代以SMT(Surface Mount Technology)技术衍生出的SOP(Small Out-Line Package)、SOJ(Small Out-LineJ-Lead)、PLCC(Plastic Leaded Chip Carrier)、QFP(Quad Flat Package)封装方式，在IC 功能及I/O 脚数逐渐增加后，1997 年Intel 率先由QFP 封装方式更新为BGA(Ball Grid Array，球脚数组矩阵)封装方式，除此之外，近期主流的封装方式有CSP(Chip Scale Package 芯片级封装)及Flip Chip(覆晶)。

SOP封装的应用范围很广，而且以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等在集成电路中都起到了举足轻重的作用。

像主板的频率发生器就是采用的SOP 封装。

二、LQFP(现在低频最常见的一种了吧)LQFP也就是薄型QFP（Low-profile Quad Flat Package）指封装本体厚度为1.4mm的QFP，是日本电子机械工业会根据制定的新QFP外形规格所用的名称。

下面介绍下QFP封装：这种技术的中文含义叫方型扁平式封装技术（Plastic Quad Flat Package），该技术实现的CPU芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。

封装成型过程中，塑封料可能从模具合缝处渗出来， 流到外面的引线框架上，毛刺不去除会影响后续工艺。
6/10、去飞边毛刺
• 毛刺飞边去除工艺：
• 介质去毛刺飞边：
研磨料和高压空气一起冲洗模块，研磨料在去除毛刺 的同时，可将引脚表面擦毛，有助于后续上锡操作。
• 溶剂去飞边毛刺和水去飞边毛刺：
利用高压液体流冲击模块，利用溶剂的溶解性去除毛 刺飞边，常用于很薄毛刺的去除。
7/10、引脚上焊锡
• 上焊锡目的： 增加保护性镀层，以增加引脚抗蚀性，并增加 其可焊性。
上焊锡方法：电镀或浸锡工艺 电镀工艺:引脚清洗→电镀槽电镀→烘干
浸锡工艺:去飞边→去油和氧化物→浸助焊剂→
加热浸锡→清洗、烘干
8/10、切筋打弯
切筋成型其实是两道工序：切筋和打弯，通 常同时完成。 切筋工艺：切除框架外引脚之间的堤坝（dam bar）及在框架带上连在一起的地方； 打弯工艺：将引脚弯成一定的形状，以适合 装配的需要。
• 塑料(高分子材料)封装与陶瓷封装相比具有：
• 优点：成本低、薄型化、工艺较为简单、 适合自动化生产。 • 缺点：散热性、耐热性、密封性、可靠度 逊于陶瓷封装。
二、塑料封装基本流程
• 一般所说塑料封装，如无特别说明，都是指转移成型封装。 • 芯片封装在IC晶圆完成之后，主要工艺为：
硅片减薄
硅片切割
1 2 4/10、引线键合——热压键合
压头下降，焊球被锁定在端部中央
在压力、温度的作用下形成连接
3
4
压头上升
压头高速运动到第二键合点， 形成弧形
4/10、引线键合——热压键合
第一键合点的形状
5
6
4/10、引线键合——热压键合

-39-芯片封装形式介绍●实用资料库芯片封装形式介绍1、通孔封装(1)D IP (双列直插式封装)此封装为常用封装形式,通常为有SH -D IP (收缩双列直插式封装)、S K -D IP (膜状双列直插式)、SL -D IP (细长双列直插式),引脚数都为偶数,常见为16、24、40脚等。

(2)D IP (单列直插式封装)此封装引脚排成一列,引脚数可为任意。

(3)ZIP (Z 字形直插式封装)双列,两列引脚错开。

(4)P GA (针栅阵列或柱形封装)芯片为四方形,引脚尺寸较小。

2.表面安装尺寸(1)小型封装(SO ,Small Outline )小外形封装(SO 或SO IC )通常有SO P 和SOJ 两种形式,前者引脚呈翼型,后者引脚为“J ”型,引脚间距通常为1.27mm 。

各类存储器大多用此类封装。

(2)四边扁平封装(Q FP ,Quad Flat Pack 2a g e )四边扁平封装(Q FP )有陶瓷封装(CQ FP )、塑料封装(PQ FP )和金属封装(MQ FP )三种形式,PQ FP出现取代了同样规格的有引线塑料芯片载体(PL CC ,Plastic LeadedChi p Carri 2er )。

与PL CC 不同的是,PQ FP 引脚通常呈翼形。

Q FP 普遍用于ASIC 、逻辑电路,广泛应用于300条引脚以内的封装,而其成本也较低。

(3)带载封装(TCP ,Ta p e Carrier Packa g e )与Q FP 相比,TCP 的引线间距可以做得很窄,而且外形可以做得更薄,因此,TCP 是比Q FP 更薄的高密度封装,可以用于高I/O 口数的ASIC 和微处理器。

(4)球栅阵列封装(B GA ,Ball Grid Arra y )与P GA 相比,B GA 是用焊料球来代替引脚。

由于多层布线衬底的不同,可有不同类型的B GA ,如陶瓷球栅阵列封装(CBA G ),带状球栅阵列封装(TB GA )、塑料球栅阵列封装(PB GA )和金属球栅阵列封装(MB GA )等。

芯片的封装形式芯片封装是指将芯片倒装在基板上，并且通过导线引脚连接芯片与外部电路板的一种加工工艺。

芯片封装是将微电子器件封装成最终产品的一个重要步骤。

芯片封装是信息技术和电子技术中最为重要的关键技术之一，它的好坏关系到产品可靠性和性能的强弱。

在芯片封装的过程中，常用的封装形式包括DIP、SOP、QFP、BGA、CSP等几种。

DIP是插式封装，是一种老式的芯片封装方式，现在已经很少使用了。

SOP是表面贴装封装，是将芯片通过焊接的方式贴在电路板上，具有良好的插拔性能，适用于较小型的IC封装。

QFP是扁平四角封装，也是表面贴装封装的一种形式，比SOP多了一些引脚，更适用于中型IC的封装。

BGA是球形网格阵列封装，是一种近年来较为常用的芯片封装形式，因为其小型化、轻量化和高密度的特点，被广泛应用在集成电路芯片以及半导体器件的封装上。

CSP是芯片级封装，是对芯片封装的进一步发展，将封装技术推向极小化的方向，CSP将一颗芯片完全封装并粘贴在印刷电路板上，可以实现二次开发，具有很高的可靠性。

芯片封装的选型需要根据产品的要求、制造成本、技术难度等因素来决定。

在选择芯片封装形式时，应注意以下几点：首先，要考虑封装形式和芯片本身结构的匹配程度，芯片封装形式应该与芯片的体积和形状相适应。

其次，要考虑产品的使用环境和内部结构，对于受振动、冲击等力的产品，应当选择具有较好机械强度和抗载荷性能的封装形式。

再次，考虑制造成本，封装形式的选择应当与制造成本的费用成本相对应。

最后，应考虑产品性能要求，不同封装形式具有不同的性能指标，如高速性能、绝缘性能、高温度性能等，因此应选择适合的封装形式以实现产品性能指标的有效提升。

综上所述，芯片封装形式多种多样，从DIP到CSP，每一种芯片封装形式都有其独特的特点和适用范围。

因此，在选择芯片封装形式时，应根据实际需求，综合考虑以上几点来选择最佳的封装形式，以实现最优化的产品效果。

芯片的封装技术已经历了好几代的变迁，从DIP、QFP、PGA、BGA到CSP再到MCM，技术指标一代比一代先进，包括芯片面积与封装面积之比越来越接近于1，适用频率越来越高，耐温性能越来越好，引脚数增多，引脚间距减小，重量减小，可靠性提高，使用更加方便等等。

下面将对具体的封装形式作详细说明。

封装形式塑封体尺寸mm*mm*mm引线间距mm/mil跨度mm/milDIP8L9.25*6.35*3.32.54/1007.62/300DIP14L19.1*6.35*3.32.54/1007.62/300DIP16L19.1*6.35*3.32.54/1007.62/300DIP18L22.9*6.5*3.32.54/1007.62/300DIP20L26.23*6.55*3.32.54/1007.62/300DIP24L31.76*13.8*3.852.54/10015.24/600DIP28L37.05*13.8*3.8515.24/600DIP40L52.25*13.8*3.85 2.54/10015.24/600DIP42L52.25*13.8*3.85 2.54/10015.24/600HDIP12L19.1*6.35*3.3 2.54/1007.62/300SDIP24L22.9*6.55*3.3 1.778/707.62/300SDIP28L25.6*8.8*3.3 1.778/7010.16/400SIP8L19.2*6.5*2.8 2.54/100___SIP9L22.3*5.6*3.2 2.54/100___SIP10L24.2*6.7*3.25 2.54/100___HSIP12L2.54/100___ZIP16L24.2*6.7*3.25 1.50/59___SOP8L4.9*3.9*1.38 1.27/505.72/225SOP14L8.65*3.9*1.38 1.27/505.72/225SOP16L9.9*3.9*1.38 1.27/505.72/225SOP16L(W) 10.3*7.5*2.3 1.27/509.53/375SOP20L12.8*7.5*2.3 1.27/509.53/375SOP24L15.4*7.5*2.3 1.27/509.53/375SOP28L18.09*7.5*2.3 1.27/509.53/37519*7.6*2.3 1.27/509.53/375HSOP28L 18.9*7.5*2.3 0.8/31.59.53/375SSOP10L(1) 4.9*3.9*1.38 1/39.33.9/153.5SSOP16L6.2*5.3*1.5 0.62/25.65.3/209SSOP20L7.2*5.3*1.5 0.62/25.65.3/209SSOP24L8.2*5.3*1.5 0.62/25.65.3/209SSOP24L(1) 13*6*1.81/39.36/236SSOP28L 10.2*5.3*1.75 0.62/25.65.3/209TSOP44L 18.44*10.16*1 0.8/31.510.16/400TSOP54L22.2*10.16*10.8/31.510.16/400QFP44L10*10*2.10.8/31.5_____LQFP64L14*14*1.40.8/31.5_____TO251(5L)6.5*5.5*2.31.27/50_____TO252(5L)6.5*5.5*2.31.27/50_____SOT89(3L)4.5*2.5*1.51.5/59_____SOT223(3L)6.5*3.5*1.652.3/91_____一、DIP PGA封装DIP，引脚少于等于24，一般主体宽度为300mil（窄体）.多于24脚，多为600mil（宽体）。

芯片的封装形式芯片的封装形式是指将芯片组件封装在外壳中，以保护芯片并便于安装和使用。

芯片的封装形式有多种类型，每种封装形式都有其特点和适应的应用领域。

下面将介绍几种常见的芯片封装形式。

1. DIP封装（Dual In-line Package）：DIP封装是最早使用的一种芯片封装形式。

它的特点是引脚以两列直线排列在芯片的两侧，容易焊接和插拔。

DIP封装广泛应用于电子产品中，如电视机、音响等。

2. QFP封装（Quad Flat Package）：QFP封装是一种表面贴装技术（SMT）的封装形式，是DIP封装的一种改进。

QFP封装将引脚排列在芯片的四边，并且引脚密度更高，能够容纳更多的引脚。

QFP封装适用于集成度较高的芯片，如微处理器、FPGA等。

3. BGA封装（Ball Grid Array）：BGA封装是一种表面贴装技术的封装形式，与QFP封装类似，但是引脚不再直接暴露在外，而是通过小球连接到印刷电路板上。

BGA封装具有高密度、小体积和良好的电气性能等优点，广泛应用于高性能计算机、通信设备等领域。

4. CSP封装（Chip Scale Package）：CSP封装是一种尺寸与芯片近似的封装形式，将芯片直接封装在小型外壳中。

CSP封装具有体积小、重量轻和引脚密度高的特点，适用于移动设备、无线通信和消费电子产品等领域。

5. COB封装（Chip On Board）：COB封装是将芯片直接焊接在印刷电路板上的一种封装形式，是一种简化的封装方式。

COB封装具有体积小、可靠性高和成本低的特点，在一些低成本产品中得到广泛应用，如LED显示屏、电子称等。

除了以上几种常见的芯片封装形式，还有一些特殊封装形式，如CSP/BGA混合封装、QFN封装（Quad Flat No-leads）等。

这些封装形式的出现主要是为了应对芯片不断增加的功能需求和尺寸要求。

总的来说，芯片封装形式的选择取决于芯片的功能、尺寸和应用环境等因素。

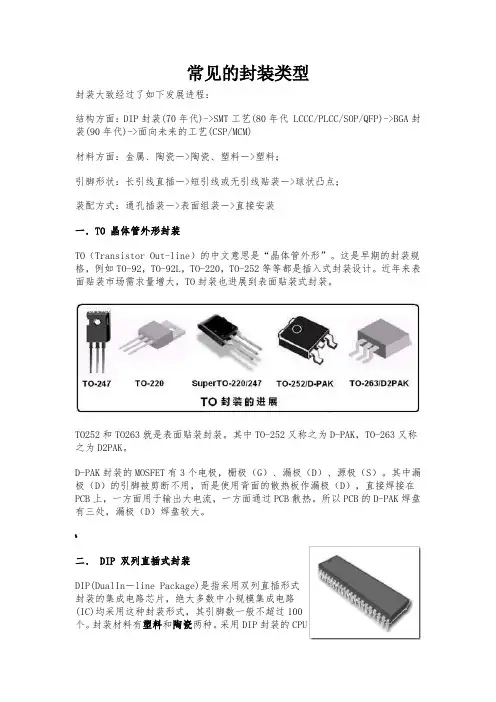

常见的封装类型封装大致经过了如下发展进程：结构方面：DIP封装(70年代)->SMT工艺(80年代 LCCC/PLCC/SOP/QFP)->BGA封装(90年代)->面向未来的工艺(CSP/MCM)材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装一．TO 晶体管外形封装TO（Transistor Out-line）的中文意思是“晶体管外形”。

这是早期的封装规格，例如TO-92，TO-92L，TO-220，TO-252等等都是插入式封装设计。

近年来表面贴装市场需求量增大，TO封装也进展到表面贴装式封装。

TO252和TO263就是表面贴装封装。

其中TO-252又称之为D-PAK，TO-263又称之为D2PAK。

D-PAK封装的MOSFET有3个电极，栅极（G）、漏极（D）、源极（S）。

其中漏极（D）的引脚被剪断不用，而是使用背面的散热板作漏极（D），直接焊接在PCB上，一方面用于输出大电流，一方面通过PCB散热。

所以PCB的D-PAK焊盘有三处，漏极（D）焊盘较大。

%二． DIP 双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。

封装材料有塑料和陶瓷两种。

采用DIP封装的CPU芯片有两排引脚，使用时，需要插入到具有DIP结构的芯片插座上。

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装结构形式有：多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP（含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式）等。

DIP封装具有以下特点：1.适合在PCB (印刷电路板)上穿孔焊接，操作方便。

2.比TO型封装易于对PCB布线。

常用元件封装形式常用的元件封装形式有多种，每种形式适用于不同的应用和需求。

下面将介绍一些常见的元件封装形式及其特点。

1. 圆柱形封装（Axial package）：圆柱形封装适用于通过引脚连接的元件，例如二极管、电容器、电感等。

这种封装形式有一定的体积，较容易安装于面板或PCB上，并且容易进行焊接。

2. 表面贴装封装（Surface Mount Package）：表面贴装封装是目前常见的封装形式，特点是体积小、重量轻、可以高密度安装于PCB上，适用于高速电路和小型电子设备的需求。

常见的表面贴装封装有QFP（Quad Flat Package）、BGA（Ball Grid Array）、SOT（Small Outline Transistor）等。

3. 转接式封装（Dual in-line package，DIP）：转接式封装是早期常用的封装形式，特点是引脚两侧对称排列，并通过两个直插式插座安装于PCB上。

这种封装形式适用于需要频繁更换元件的应用，如实验室、教学等场合。

4. 焊接式封装（Through-Hole Package）：焊接式封装是最早使用的封装形式，适用于需要较大功率处理和较高的可靠性要求的元件。

由于焊接的强度较高，这种封装形式通常用于工业领域的电子设备。

5. 塑料封装（Plastic package）：塑料封装是一种经济实用的封装形式，适用于大批量生产和消费电子产品的需求。

常见的塑料封装有TO-92、SOP（Small Outline Package）、DIP等，具有体积小、稳定性好和可靠性高的特点。

6. 瓷封装（Ceramic package）：瓷封装适用于高温和高频率电路的需求，因为瓷封装具有较好的绝缘性能和热传导性能。

常见的瓷封装有TO-3、TO-220等，适用于功率放大器、稳压器等高功率元件。

7. 裸露芯片封装（Chip Scale Package，CSP）：裸露芯片封装是一种高密度封装形式，将芯片直接封装在PCB上，没有外部封装物。

TSOP封装方式中，内存芯片是通过芯片引脚焊接在PCB板上的，焊点和PCB板的接触面积较小，使得芯片向PCB板传热就相对困难。而且TSOP封装方式的内存在超过150MHz后，会产品较大的信号干扰和电磁干扰。
PQFP
PQFP：
(Plastic Quad Flat Package，塑料方块平面封装)一种芯片封装形式。
SMD
它是Surface Mounted Devices的缩写，意为：表面贴装器件，它是SMT(Surface Mount Technology 中文:表面黏著技术）元器件中的一种。
“在电子线路板生产的初级阶段，过孔装配完全由人工来完成。首批自动化机器推出后，它们可放置一些简单的引脚元件，但是复杂的元件仍需要手工放置方可进行波峰焊。 表面贴装元件在大约二十年前推出，并就此开创了一个新纪元。从无源元件到有源元件和集成电路，最终都变成了表面贴装器件(SMD)并可通过拾放设备进行装配。在很长一段时间内人们都认为所有的引脚元件最终都可采用SMD封装。除SMD外还有：
MCM
MCM(multi-chip module)多芯片组件。将多块半导体裸芯片组装在一块布线基板上的一种封装技术。CM是在混合集成电路技术基础上发展起来的一项微电子技术，其与混合集成电路产品并没有本质的区别，只不过MCM具有更高的性能、更多的功能和更小的体积，可以说MCM属于高级混合集成电路产品。
DIP还是拨码开关的简称，其电气特性为
1.电器寿命:每个开关在电压24VDC与电流25mA之下测试,可来回拨动2000次 ；
2.开关不常切换的额定电流:100mA,耐压50VDC ；
3.开关经常切换的额定电流:25mA,耐压24VDC ；
4.接触阻抗:(a)初始值最大50mΩ；(b)测试后最大值100mΩ；

半导体封装形式介绍1. Dual Inline Package (DIP)双列直插封装：DIP封装是最早也是最常用的封装形式之一、它具有两个平行的插座，通过焊接连接到电路板上，对于较大功率的应用有很好的散热性能。

由于体积较大，在高密度集成电路领域不常使用。

2. Quad Flat Package (QFP) 四边平封装：QFP封装采用均匀排列的焊盘，可有效降低封装尺寸和空间占用。

其较大的引脚数量适用于高密度集成电路，并且具有较好的散热性能。

QFP封装在电脑、手机等消费电子产品中广泛应用。

3. Ball Grid Array (BGA) 球型网格阵列封装：BGA封装是一种引脚排列在封装底部的封装形式。

它采用球形焊盘与电路板焊接，具有高密度和较低电感的优势，适用于高速和高频应用。

BGA封装在计算机芯片、射频模块等领域得到广泛应用。

4. Small Outline Integrated Circuit (SOIC) 小外延集成电路封装：SOIC封装采用了较小的引脚封装，使得器件更紧凑且易于安装在电路板上。

它适用于低电压和低功耗的应用，如音频放大器和传感器等。

SOIC封装在汽车和工业控制领域中广泛应用。

5. Chip Scale Package (CSP) 芯片尺寸封装：CSP封装是一种小型、轻型的封装形式，尺寸与芯片大致相当。

它具有较低的高频电感和电容，适用于高频应用和移动设备。

CSP封装通常由裸露芯片、覆盖层和引脚组成，是目前半导体封装领域的前沿技术。

6. System in Package (SiP) 系统封装：SiP是一种将多个芯片集成在一个封装中的封装形式。

它可以集成多个处理器、存储器、传感器等，从而提供更高的集成度和功能。

SiP封装可广泛应用于无线通信、物联网等领域。

除了上述常见的半导体封装形式，还有多层封装、系统级封装、立方封装等封装形式也在发展中。

这些封装形式都旨在提供更高的集成度、更好的散热性能和更小的尺寸，以满足不同应用的需求。

常用电子元器件的封装形式1.DIP（直插式）封装：DIP封装是电子元器件的一种常见封装形式，其引脚以直插式连接到电路板上。

它的主要特点是易于手工焊接和更换，适用于大多数应用场景。

但是由于引脚间距相对较大，封装体积较大，无法满足小型化需求。

2.SOP（小外延封装）封装：SOP封装是一种较小的表面贴装封装，其引脚呈直线排列并焊接在电路板的表面上。

SOP封装具有容易自动化生产、体积小、引脚数量多等特点，适用于中等密度的电子元器件。

3.QFP（方形浸焊封装）封装：QFP封装是一种表面贴装封装，引脚排列呈方形形状，并通过焊点浸焊在电路板表面上。

QFP封装具有高密度、小尺寸、引脚数量多等特点，适用于高性能、小型化的电子设备。

4.BGA（球栅阵列）封装：BGA封装是一种高密度的表面贴装封装，引脚排列成网格状，并通过焊球连接到电路板的焊盘上。

BGA封装具有高密度、小尺寸、良好的散热性能等特点，适用于高性能计算机芯片、微处理器等。

5.SMD（表面贴装）封装：SMD封装是一种广泛应用于电子元器件的表面贴装封装。

其特点是体积小、重量轻、引脚密度高，适用于大规模自动化生产。

常见的SMD封装包括0805、1206、SOT-23等。

6.TO（金属外壳）封装：TO封装是一种金属外壳的电子元器件封装形式。

其主要特点是能够提供良好的散热性能和电磁屏蔽效果，适用于功率较大、需要散热的元器件。

7.COB（芯片上下接插封装）封装：COB封装是一种将芯片直接粘贴到电路板上，并通过金线进行引脚连接的封装形式。

COB封装具有体积小、重量轻、引脚数量多等特点，适用于小型化、高集成度的电子设备。

8.QFN（无引脚封装）封装：QFN封装是一种无引脚的表面贴装封装，引脚位于封装的底部。

QFN封装具有体积小、引脚密度高、良好的散热性能等特点，适用于小型、高性能的电子产品。

9.LCC（陶瓷外壳）封装：LCC封装是一种使用陶瓷材料制成的封装形式，具有较高的耐高温性和良好的散热性能。

半导体封装形式介绍摘要：半导体器件有许多封装型式，从DIP、SOP、QFP、PGA、BGA到CSP再到SIP，技术指标一代比一代先进，这些都是前人根据当时的组装技术和市场需求而研制的。

总体说来，它大概有三次重大的革新：第一次是在上世纪80年代从引脚插入式封装到表面贴片封装，极大地提高了印刷电路板上的组装密度；第二次是在上世纪90年代球型矩正封装的出现，它不但满足了市场高引脚的需求，而且大大地改善了半导体器件的性能；晶片级封装、系统封装、芯片级封装是现在第三次革新的产物，其目的就是将封装减到最小。

每一种封装都有其独特的地方，即其优点和不足之处，而所用的封装材料，封装设备，封装技术根据其需要而有所不同。

驱动半导体封装形式不断发展的动力是其价格和性能。

关键词：半导体；芯片级封装；系统封装；晶片级封装中图分类号：TN305．94 文献标识码：C 文章编号：1004-4507(2005)05-0014-081 半导体器件封装概述电子产品是由半导体器件(集成电路和分立器件)、印刷线路板、导线、整机框架、外壳及显示等部分组成，其中集成电路是用来处理和控制信号，分立器件通常是信号放大，印刷线路板和导线是用来连接信号，整机框架外壳是起支撑和保护作用，显示部分是作为与人沟通的接口。

所以说半导体器件是电子产品的主要和重要组成部分，在电子工业有“工业之米"的美称。

我国在上世纪60年代自行研制和生产了第一台计算机，其占用面积大约为100 m2以上，现在的便携式计算机只有书包大小，而将来的计算机可能只与钢笔一样大小或更小。

计算机体积的这种迅速缩小而其功能越来越强大就是半导体科技发展的一个很好的佐证，其功劳主要归结于：(1)半导体芯片集成度的大幅度提高和晶圆制造(Wafer fabrication)中光刻精度的提高，使得芯片的功能日益强大而尺寸反而更小；(2)半导体封装技术的提高从而大大地提高了印刷线路板上集成电路的密集度，使得电子产品的体积大幅度地降低。

芯片封装形式芯片封装形式是指将芯片封装在一定形式的外壳内，以保护芯片的结构和功能，同时方便与外部电路连接和应用。

根据芯片封装的不同形式，可以分为多种封装形式。

1. DIP封装（Dual in-line package）：DIP封装是最早的一种芯片封装形式，其特点是具有直插式引脚，引脚以两行排列，并且直插到插座或印刷电路板上，常用于早期的集成电路。

2. SOP封装（Small outline package）：SOP封装是一种较为常见的封装方式，外形小巧，引脚以两行排列，并且是表面贴装形式，可以简化PCB组装工艺，常用于低功耗集成电路。

3. QFP封装（Quad flat package）：QFP封装是一种常见的集成电路封装形式，采用四面平封装结构，有多种引脚数可选，外形较大，适用于高功耗集成电路。

4. BGA封装（Ball grid array）：BGA封装是一种近年来较为流行的集成电路封装形式，主要特点是引脚以球形排列，焊接在封装底部，可以提供更好的散热性能，适用于高性能处理器和FPGA芯片。

5. CSP封装（Chip scale package）：CSP封装是一种尺寸与芯片大小相当的封装形式，可以最大限度地减小芯片尺寸，提高集成度，通常用于需求小型化的应用，如移动设备等。

除了以上常见的封装形式外，还有一些特殊的封装形式，如：1. LGA封装（Land grid array）：LGA封装与BGA封装类似，但是引脚是以直线排列，没有球形结构，适用于一些高频、高速的集成电路。

2. COB封装（Chip on board）：COB封装是将芯片直接粘贴在印刷电路板上，并通过金线或金属线连接到电路板上，是一种尺寸最小的封装形式，适用于需要小型化的应用。

3. SIP封装（Single in-line package）：SIP封装是一种只有一排引脚，长形封装形式，适用于功能较为简单的集成电路。

每种封装形式都有其独特的特点和适用范围，选择合适的封装形式可以提高芯片的性能和应用范围。

芯片封装形式1．DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。

采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

DIP封装具有以下特点：1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。

2.芯片面积与封装面积之间的比值较大，故体积也较大。

Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。

2．QFP塑料方型扁平式封装和PFP塑料扁平组件式封装QFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。

用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。

采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。

将芯片各脚对准相应的焊点，即可实现与主板的焊接。

用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。

PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。

唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。

QFP/PFP封装具有以下特点：1.适用于SMD表面安装技术在PCB电路板上安装布线。

2.适合高频使用。

3.操作方便，可靠性高。

4.芯片面积与封装面积之间的比值较小。

Intel系列CPU中80286、80386和某些486主板采用这种封装形式。

3．PGA插针网格阵列封装PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。
