化学灌浆原理及施工共78页

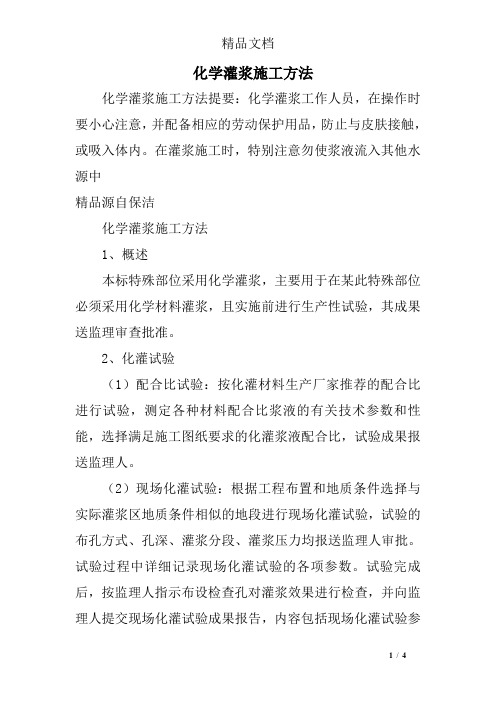

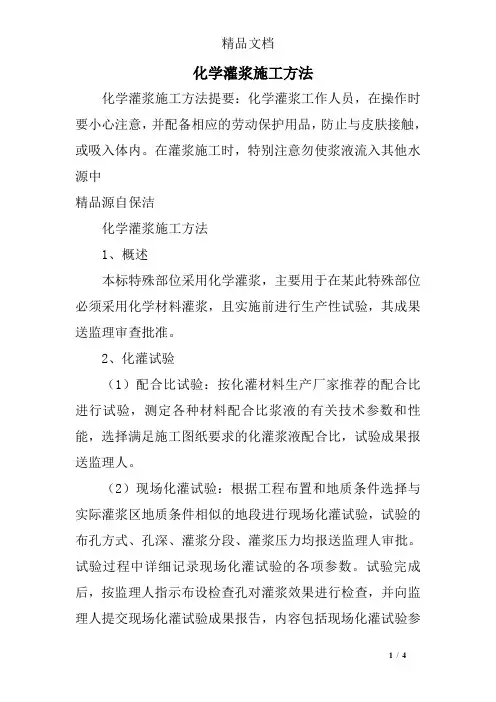

化学灌浆施工方法化学灌浆施工方法提要：化学灌浆工作人员，在操作时要小心注意，并配备相应的劳动保护用品，防止与皮肤接触，或吸入体内。

在灌浆施工时，特别注意勿使浆液流入其他水源中精品源自保洁化学灌浆施工方法1、概述本标特殊部位采用化学灌浆，主要用于在某此特殊部位必须采用化学材料灌浆，且实施前进行生产性试验，其成果送监理审查批准。

2、化灌试验（1）配合比试验：按化灌材料生产厂家推荐的配合比进行试验，测定各种材料配合比浆液的有关技术参数和性能，选择满足施工图纸要求的化灌浆液配合比，试验成果报送监理人。

（2）现场化灌试验：根据工程布置和地质条件选择与实际灌浆区地质条件相似的地段进行现场化灌试验，试验的布孔方式、孔深、灌浆分段、灌浆压力均报送监理人审批。

试验过程中详细记录现场化灌试验的各项参数。

试验完成后，按监理人指示布设检查孔对灌浆效果进行检查，并向监理人提交现场化灌试验成果报告，内容包括现场化灌试验参数、各序孔的单位吸水率、单位耗材量以及检查孔试验资料等。

（3）其它试验：进行化灌材料的物理力学性能试验、毒性试验及废浆回收试验等，试验成果报送监理人。

3、灌浆施工工艺（1）工艺流程为：钻孔→埋管→压水→吹干缝隙→灌浆→聚合→扎死灌浆管。

（2）钻孔，帷幕孔采用Xy-2型回转钻机，孔径56mm。

金刚石钻头清水钻进。

（3）钻孔冲洗及简易压水试验，灌浆前用灌浆压力进行简易压水试验，以测得吸水量，作为估算配制化学灌浆的依据。

（4）钻孔冲洗，在裂隙灌浆前，先用风吹干裂缝，并用风吹干灌区地表面积水，保持干净干燥。

（5）化学灌浆泵，选用HGB-2或者SNS-10/6化学灌浆泵。

4、施工准备（1）防雨及避光棚，施工前，在现场搭设活动工作棚，放化学灌浆设备及化学灌浆的材料。

（2）灌浆前对所有设备管路采用遮蔽措施，避免浆液被积水稀释，影响化灌质量。

5、灌浆方法（1）按现场化灌试验成果选择化灌施工的程序和方法。

（2）灌浆压力按施工图纸所示和监理人指示，通过现场化灌试验选定，做到在较短时间内，将灌浆压力上升到规定的最大允许压力，以保证灌浆的密实性和增大有效扩散范围。

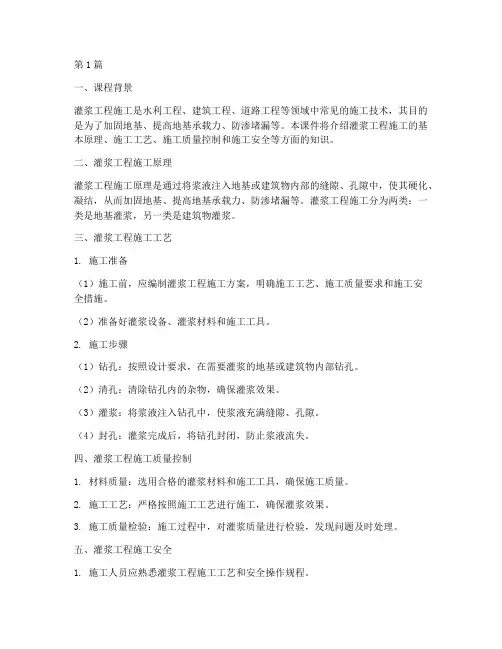

第1篇一、课程背景灌浆工程施工是水利工程、建筑工程、道路工程等领域中常见的施工技术，其目的是为了加固地基、提高地基承载力、防渗堵漏等。

本课件将介绍灌浆工程施工的基本原理、施工工艺、施工质量控制和施工安全等方面的知识。

二、灌浆工程施工原理灌浆工程施工原理是通过将浆液注入地基或建筑物内部的缝隙、孔隙中，使其硬化、凝结，从而加固地基、提高地基承载力、防渗堵漏等。

灌浆工程施工分为两类：一类是地基灌浆，另一类是建筑物灌浆。

三、灌浆工程施工工艺1. 施工准备（1）施工前，应编制灌浆工程施工方案，明确施工工艺、施工质量要求和施工安全措施。

（2）准备好灌浆设备、灌浆材料和施工工具。

2. 施工步骤（1）钻孔：按照设计要求，在需要灌浆的地基或建筑物内部钻孔。

（2）清孔：清除钻孔内的杂物，确保灌浆效果。

（3）灌浆：将浆液注入钻孔中，使浆液充满缝隙、孔隙。

（4）封孔：灌浆完成后，将钻孔封闭，防止浆液流失。

四、灌浆工程施工质量控制1. 材料质量：选用合格的灌浆材料和施工工具，确保施工质量。

2. 施工工艺：严格按照施工工艺进行施工，确保灌浆效果。

3. 施工质量检验：施工过程中，对灌浆质量进行检验，发现问题及时处理。

五、灌浆工程施工安全1. 施工人员应熟悉灌浆工程施工工艺和安全操作规程。

2. 施工现场应设置安全警示标志，确保施工安全。

3. 施工过程中，注意防尘、防毒、防触电等安全措施。

六、灌浆工程施工案例分析本课件将以实际工程为例，介绍灌浆工程施工的实践经验和注意事项。

七、总结灌浆工程施工在水利工程、建筑工程、道路工程等领域中具有重要意义。

本课件介绍了灌浆工程施工的基本原理、施工工艺、施工质量控制和施工安全等方面的知识，旨在提高施工人员的专业素养，确保灌浆工程施工质量。

（注：本课件仅供参考，具体施工过程中应根据实际情况进行调整。

）第2篇一、课程背景灌浆工程作为水利工程、建筑工程等领域中的一项重要施工技术，具有防渗、加固、补强等作用。

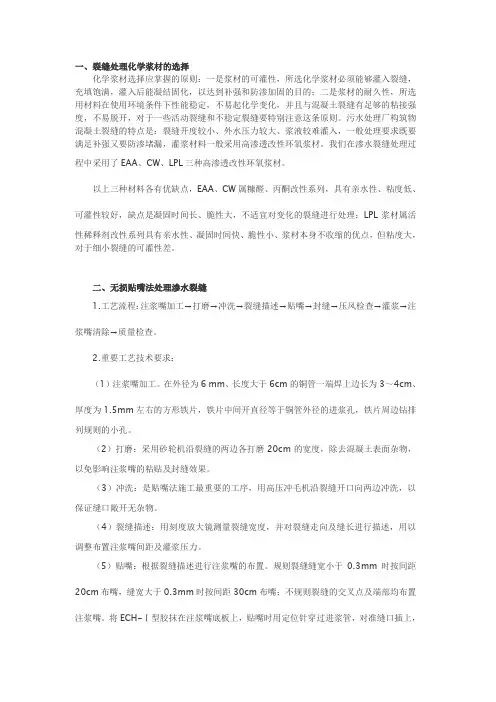

一、裂缝处理化学浆材的选择化学浆材选择应掌握的原则：一是浆材的可灌性，所选化学浆材必须能够灌入裂缝，充填饱满，灌入后能凝结固化，以达到补强和防渗加固的目的；二是浆材的耐久性，所选用材料在使用环境条件下性能稳定，不易起化学变化，并且与混凝土裂缝有足够的粘接强度，不易脱开，对于一些活动裂缝和不稳定裂缝要特别注意这条原则。

污水处理厂构筑物混凝土裂缝的特点是：裂缝开度较小、外水压力较大、浆液较难灌入，一般处理要求既要满足补强又要防渗堵漏，灌浆材料一般采用高渗透改性环氧浆材。

我们在渗水裂缝处理过程中采用了EAA、CW、LPL三种高渗透改性环氧浆材。

以上三种材料各有优缺点，EAA、CW属糠醛、丙酮改性系列，具有亲水性、粘度低、可灌性较好，缺点是凝固时间长、脆性大，不适宜对变化的裂缝进行处理；LPL浆材属活性稀释剂改性系列具有亲水性、凝固时间快、脆性小、浆材本身不收缩的优点，但粘度大，对于细小裂缝的可灌性差。

二、无损贴嘴法处理渗水裂缝1.工艺流程：注浆嘴加工→打磨→冲洗→裂缝描述→贴嘴→封缝→压风检查→灌浆→注浆嘴清除→质量检查。

2.重要工艺技术要求：（1）注浆嘴加工。

在外径为6 mm、长度大于6cm的铜管一端焊上边长为3～4cm、厚度为1.5mm左右的方形铁片，铁片中间开直径等于铜管外径的进浆孔，铁片周边钻排列规则的小孔。

（2）打磨：采用砂轮机沿裂缝的两边各打磨20cm的宽度，除去混凝土表面杂物，以免影响注浆嘴的粘贴及封缝效果。

（3）冲洗：是贴嘴法施工最重要的工序，用高压冲毛机沿裂缝开口向两边冲洗，以保证缝口敞开无杂物。

（4）裂缝描述：用刻度放大镜测量裂缝宽度，并对裂缝走向及缝长进行描述，用以调整布置注浆嘴间距及灌浆压力。

（5）贴嘴：根据裂缝描述进行注浆嘴的布置。

规则裂缝缝宽小于0.3mm时按间距20cm布嘴，缝宽大于0.3mm时按间距30cm布嘴；不规则裂缝的交叉点及端部均布置注浆嘴。

将ECH-Ⅰ型胶抹在注浆嘴底板上，贴嘴时用定位针穿过进浆管，对准缝口插上，然后将注浆嘴压向混凝土表面抽出定位针，定位针未粘附胶认定注浆嘴粘贴合格。

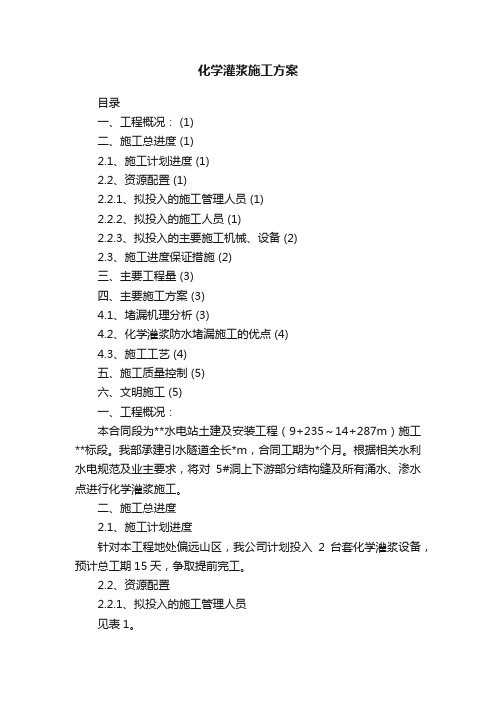

化学灌浆施工方案目录一、工程概况： (1)二、施工总进度 (1)2.1、施工计划进度 (1)2.2、资源配置 (1)2.2.1、拟投入的施工管理人员 (1)2.2.2、拟投入的施工人员 (1)2.2.3、拟投入的主要施工机械、设备 (2)2.3、施工进度保证措施 (2)三、主要工程量 (3)四、主要施工方案 (3)4.1、堵漏机理分析 (3)4.2、化学灌浆防水堵漏施工的优点 (4)4.3、施工工艺 (4)五、施工质量控制 (5)六、文明施工 (5)一、工程概况：本合同段为**水电站土建及安装工程（9+235～14+287m）施工**标段。

我部承建引水隧道全长*m，合同工期为*个月。

根据相关水利水电规范及业主要求，将对5#洞上下游部分结构缝及所有涌水、渗水点进行化学灌浆施工。

二、施工总进度2.1、施工计划进度针对本工程地处偏远山区，我公司计划投入2台套化学灌浆设备，预计总工期15天，争取提前完工。

2.2、资源配置2.2.1、拟投入的施工管理人员见表1。

表1 拟投入的施工管理人员表2.2.2、拟投入的施工人员见表2。

2.2.3、拟投入的主要施工机械、设备见表3。

2.3、施工进度保证措施1、根据本工程的特点和以往施工经验,按照“先紧后松”的原则安排，能提前安排的项目尽可能早安排，给后续施工留有足够的余地，以确保目标工期的实现。

2、配备高素质的管理人员和技术人员，成立强有力的管理机构，从人员的质和量上满足工程施工需要。

3、每天分二班施工,每班设现场值班技术员名，负责本班的生产安排、协调和技术问题，发现问题及时解决。

4、实行奖惩制,生产任务与班组及个人的经济挂钩,按月对机组进行考评,对未完成生产任务的班组,进行经济惩罚;对完成和超额完成任务的机组给予奖励。

5、配备足够数量、完好程度较高的施工设备，并准备充足的备件。

加强维修力量，提高设备的出勤、完好率。

6、优化施工工艺过程，合理安排施工工序，使各工序之间严密紧凑，衔接合理。

化学灌浆化学灌浆是一种以高分子有机化合物为主体材料的灌浆方法。

（－）化学浆液的特点1．化学灌浆冻液的黏度低，流动性好，可灌性好，小于0.1mm以下的缝隙也能灌入。

2．浆液的聚合时间，可以认为比较准确地控制，通过调节配比来改变聚合时间，以适应不同工程的不同情况的需要。

3．浆液聚合后形成的聚合体的渗透系数小，一般为10-8～10-10cm／s，防渗效果好。

4．形成的聚合体强度高，与岩石或混凝土的粘结强度高。

5．形成的聚合体能抗酸抗碱，也能抗水生物、微生物的侵蚀，因而稳定性及耐久性均较好。

6．有一定的毒性。

（二）化学浆液类型化学浆液主要有水玻璃类、丙烯酰胺类（丙凝）、丙烯酸盐类、聚氨酯类、环氧树脂类、甲基丙烯酸酯类（甲凝）等几种类型。

（三）化学灌浆施工1．灌浆的工序化学灌浆的工序依次是：钻孔及压水试验，钻孔及裂缝的处理（包括排碴及裂缝干燥处理），埋设注浆嘴和回浆嘴以及封闭、注水和灌浆。

2．灌浆方法按浆液的混合方式分单液法灌浆和双液法灌浆两种。

（1）单液法。

是在灌浆前，将浆液的各组成分先混合均匀一次配成，经过气压或泵压压到孔段内。

这种方法的浆液配比比较准确，施工较简单。

但由于已配好的余浆不久就会聚合，因此在灌浆过程中要通过调整浆液的比例来利用余浆很困难。

（2）双液法。

是将预先已配制的两种浆液分盛在各自的容器内不相混合，然后用气压或泵压按规定比例送浆，使两液在孔口附近的混合器中混合后送到孔段内。

两液混合后即起化学作用，通过聚合，浆液即固化成聚合体。

这种方法在灌浆施工过程中，可根据实际情况调整两液用量的比例，适应性强。

3．压送浆液的方式化学灌浆一般都采用纯压式灌浆。

化学灌浆压送浆液的方式有二种：一是气压法（即用压缩空气压送浆液）；二是泵压法（即用灌浆泵压送浆液）。

气压法一般压力较低，但压力易稳定，在渗漏性较小、孔浅时，适用于单液法灌浆。

泵压法一般多采用比例泵进行灌浆。

比例泵就是由两个排浆量能任意调整，使之按规定的比例进行压浆的活塞泵所构成的化学灌浆泵。

混凝土裂缝化学灌浆《混凝土裂缝化学灌浆》混凝土裂缝化学灌浆是一项很有趣的化学应用技术。

在这个过程中，涉及到了不少化学概念呢。

一、灌浆材料中的化学键咱们先来说说灌浆材料里的化学键。

化学键就像是原子之间的小钩子，把原子们紧紧连在一起。

比如说离子键，就像是带正电和负电的原子像超强磁铁般吸在一起。

在化学灌浆材料中，可能会有一些离子化合物，像氯化钠（NaCl），钠原子（Na）失去一个电子带正电，就像一个小正电荷球，而氯原子（Cl）得到这个电子带负电，就像小负电荷球，这一正一负，就像磁铁的两极，“嗖”的一下就吸在一起了，这就是离子键。

再看共价键，这是原子共用小钩子连接的情况。

就好比两个人共同拿着一根绳子，谁也不放手。

在一些有机灌浆材料里，像环氧树脂，里面有很多碳原子（C）和氢原子（H），它们之间就是靠共价键连接的。

碳原子就像一个有好多小钩子的小团子，它和氢原子的小钩子勾在一起，形成了稳定的分子结构。

二、化学平衡与灌浆反应化学平衡就像拔河比赛。

在化学灌浆过程中，有些反应是可逆的，就像两队人在拔河。

反应物和生成物就像两队人，当正反应（一队人把绳子往这边拉）和逆反应（另一队人把绳子往那边拉）的速率相等的时候，就达到了化学平衡状态，这时候就像拔河的绳子不动了，两边的力量一样大。

在这个状态下，反应物和生成物的浓度也不再变化，就像拔河两队的人数虽然在不断地交换（反应在进行），但是总体的人数比例（浓度）不变了。

比如说在灌浆材料与混凝土中的某些物质发生反应时，如果达到了化学平衡，反应就会按照一定的比例稳定进行，不会再一边倒了。

三、分子的极性与灌浆效果分子的极性就像小磁针。

拿水来说，水是极性分子，氧一端像磁针南极带负电，氢一端像北极带正电。

这就好比小磁针一头指南一头指北。

在化学灌浆中，这种极性会影响灌浆材料与混凝土裂缝壁面的相互作用。

如果裂缝壁面有一些极性物质，像一些矿物质，那么极性的灌浆材料分子就会像小磁针被吸引到磁石上一样，和壁面有较好的吸附和结合作用。

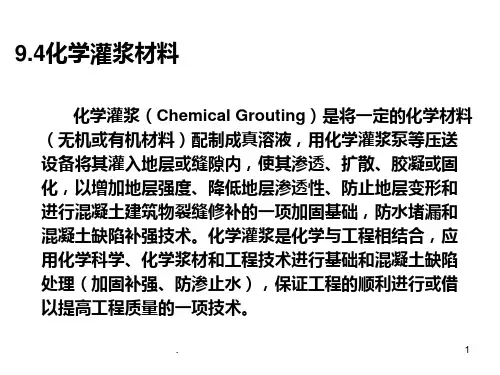

化学灌浆目录[隐藏]简介应用领域化灌浆材的一般要求我国50年化学灌浆的主要成绩右图为水溶性聚氨酯化学灌浆材料简介化学灌浆（Chemical Grouting）是将一定的化学材料（无机或有机材料）配制成真溶液，用化学灌浆泵等压送设备将其灌入地层或缝隙内，使其渗透、扩散、胶凝或固化，以增加地层强度、降低地层渗透性、防止地层变形和进行混凝土建筑物裂缝修补的一项加固基础，防水堵漏和混凝土缺陷补强技术。

即化学灌浆是化学与工程相结合，应用化学科学、化学浆材和工程技术进行基础和混凝土缺陷处理（加固补强、防渗止水），保证工程的顺利进行或借以提高工程质量的一项技术。

应用领域1. 大坝、水库、涵闸等基础防渗帷幕和地基或地基断层破碎带泥化夹层加固；2. 大堤、渠道、渡槽等的防渗堵漏及加固;3. 核电站等的地基加固和封闭止水防渗;4. 地上混凝土建筑物、构筑物(如混凝土坝、城市大厦、工厂、油、气和粮库等)的地基加固和裂缝补强加固;5. 地下建筑物(如地铁、人防、隧道等)的防渗、堵漏止水、地基加固和裂缝的补强加固;6. 矿山、工厂有毒废渣、废水和城市垃圾场等截渗工程的防渗帷幕;7. 矿井建设中的涌水堵漏、流沙治理及对软弱地层加固、稳定的预灌浆;8. 石油钻井开采中的堵漏止水、钻孔护壁加固和驱油;9. 桥基加固及桥体裂缝补强;10. 机场跑道和停机坪、公路和铁路特殊路段的软弱地层加固、防渗和混凝土裂缝补强加固;11. 江河海港港工建筑物(如码头、船闸、防波堤等)的基础防渗和加固;12. 文物和古建筑物的裂缝修补和保护等.化灌浆材的一般要求化学灌浆材料品种较多，性能各异。

理想的化学灌浆材料其一般性能应符合下列要求:1. 浆液稳定性好，在常温常压下存放一定时间其基本性质不变；2. 浆液是真溶液，粘度小，流动性、可灌性好；3. 浆液的凝胶或固化时间可在一定范围内按需要进行调节和控制，凝胶过程可瞬间完成；4. 凝胶体或固结体的耐久性好，不受气温、湿度变化和酸、碱或某些微生物侵蚀的影响；5. 浆液在凝胶或固化时收缩率小或不收缩；6. 凝胶体或固结体有良好的抗渗性能；7. 固结体的抗压、抗拉强度高，不会龟裂，特别是与被灌体有较好的粘接强度；8. 浆液对灌浆设备、管路无腐蚀，易于清洗；9. 浆液无毒、无臭，不易燃、易爆，对环境不造成污染，对人体无害；10.浆液配制方便，灌浆工艺操作简便；11.浆材货源广，价格低，贮运方便。

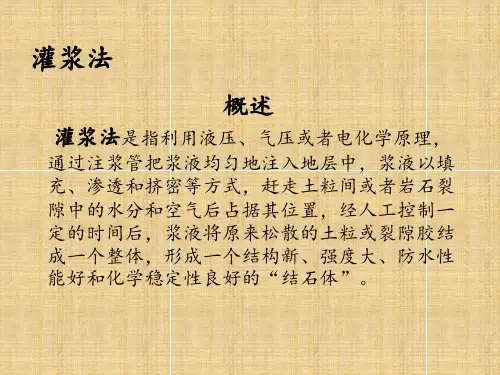

第9讲 灌 浆 法§9.1 概 述 §9.2 加固机理 §9.3 设计方案 §9.4 施工方法 §9.5 课内作业§9.1 概 述9.1.1 9.1.2 9.1.3 9.1.4 定 义 灌浆法加固目的和作用 灌浆法分类 应用领域9.1.1 定 义灌浆法是指利用液压、气压或电化学原理， 通过注浆管把浆液（水泥、化学浆液等）注入地层 中，以渗透、填充和挤密等方式占据其孔隙，并与 岩土体胶结或结石而形成固结体，以达到改善地基 岩土体物理力学性质目的的地基处理方法。

9.1.2 灌浆法加固目的和用途1、防渗堵漏: 降低渗透系数 k 地基，如坝基注 浆帷幕、基坑止水帷幕、地下工程（地铁、隧洞、 海底隧道等）、钻井护壁。

2、提高地基岩土体强度: 提高抗剪强度和承载 能力，如整治滑坡、处理路基病害、处理缺陷桩 基等。

3、改善地基岩土体的压缩性能：提高岩土体的变 形模量，减小地基沉降s和不均匀沉降Δs，如湿 陷性黄土地基灌浆加固，倾斜建筑物地基灌浆纠 偏与加固等。

9.1.2 灌浆法加固目的和用途4、提高地基土抗液化性能：如灌浆法消除饱和砂 土和粉细砂地基的可液化性； 5、桩基工程处理与加固：① 后压浆技术；② 压 浆砼桩；③ 桩基施工中堵漏。

9.1.3灌浆法分类（根据地层性质）1、渗透灌浆：裂隙岩层、孔隙较大的砂土层等 的防渗堵漏工程。

2、压密灌浆：非饱和土地层的加固。

3、劈裂灌浆：土和岩层中均可用。

4、电动化学灌浆：渗透系数k 小的地层。

9.1.4 应用领域1．建筑工程： 2．坝基工程： 3．地下工程： 4．其他：边坡、桥基、路基等等。

§9.2 加固机理9.2.1 浆液材料1、浆液组成 2、浆液材料分类 3、浆液和固结体的性质 4、浆液选择的要求9.2.2 灌浆理论1、渗透灌浆： 球形扩散理论；柱形扩散理论；袖套管法理论 2、劈裂灌浆：①砂(砾)石地层；②粘性土地层 3、压密灌浆： 4、电动化学灌浆：1、浆液组成 浆 液 ＝ 主 剂 ＋ 溶 剂 ＋ 外 加 剂原材料 水或其他溶剂 固化剂、催化剂、 速凝剂、缓凝剂、 悬浮剂等。

丙烯酸盐化学灌浆方法-概述说明以及解释1. 引言1.1 概述丙烯酸盐化学灌浆是一种在土木工程和建筑领域广泛应用的技术。

它通过将含有丙烯酸盐的溶液注入到混凝土结构中，以提高混凝土的性能和耐久性。

丙烯酸盐化学灌浆方法是一种有效的修复和加固混凝土结构的方法。

在过去的几十年中，丙烯酸盐化学灌浆方法已经得到了广泛的研究和应用。

它可以用于加固混凝土结构中的裂缝，提高混凝土的抗压强度和抗拉强度。

此外，丙烯酸盐化学灌浆方法还可以用于修复受损的混凝土结构，延长其使用寿命。

丙烯酸盐化学灌浆的基本原理是通过化学反应形成聚合物，填充混凝土结构中的空隙，并与混凝土形成牢固的粘结。

丙烯酸盐在混凝土中形成聚合物的过程中，会产生热量，这有助于提高混凝土的强度和耐久性。

丙烯酸盐化学灌浆方法的一大优点是它可以适用于各种混凝土结构和尺寸。

无论是水平的还是垂直的结构，丙烯酸盐化学灌浆都可以实现。

此外，丙烯酸盐化学灌浆还可以与其他修复材料（如纤维增强聚合物或碳纤维板）结合使用，以提高混凝土结构的性能。

尽管丙烯酸盐化学灌浆方法在混凝土结构修复和加固方面具有许多优点，但也存在一些挑战和限制。

例如，灌浆过程需要严格的控制，以确保丙烯酸盐溶液可以充分渗透到混凝土结构中，并且形成均匀的聚合物。

此外，丙烯酸盐化学灌浆可能会对环境产生一定的影响，因此需要采取相应的措施进行环境保护。

综上所述，丙烯酸盐化学灌浆方法是一种有效的修复和加固混凝土结构的方法。

它可以提高混凝土的性能和耐久性，延长其使用寿命。

尽管存在一些挑战和限制，但通过合理的控制和保护措施，丙烯酸盐化学灌浆方法仍然是一种值得应用和研究的技术。

文章结构在本文中，我们将按照以下结构来进行叙述和分析丙烯酸盐化学灌浆方法的相关内容：1. 引言1.1 概述- 对丙烯酸盐化学灌浆方法的背景和意义进行简要介绍。

1.2 文章结构- 介绍本文的整体结构和各个部分的内容安排。

1.3 目的- 阐述本文研究的目的和意义。

化学灌浆资料及施工工艺欧阳歌谷（2021.02.01）化学灌浆资料种类较多，主要的有水玻璃类。

丙烯酰胺类、丙烯酸盐类，聚氨酯类，环氧树脂类，甲基丙烯酸甲酸类。

经常使用的有聚氨酯类、环氧类、丙烯酸盐类、水玻璃类。

由于价格昂贵，在一些临时性工程中也有应用的。

下面着重介绍聚氨酯类，环氧类化灌资料及混凝土缺陷修补的一些资料和施工工艺。

一、聚氨酯类灌浆资料聚氨酯类化灌资料主要有两年夜类：水渗性和和非水渗性的。

水渗性的能与水混渗，非水渗性的只能渗于某些有机溶剂，如丙酮、甲苯、二甲苯等。

水渗性的灌浆资料代表产品有Lw与Hw水渗性灌浆资料。

非水溶性的灌浆资料有氰凝等。

1. Lw灌浆资料1）浆液组成：Lw灌浆资料是由多异氰酸酯与含多羟基的化合物在一定的条件下通过反响合成的一种预聚体。

2）浆液的主要特点·具有良好的亲水性，水即是稀释剂又是固化剂，浆液遇水反响而凝固。

这傍边水的量是关键，水不克不及太多，水太多浆液固结体质量差。

·可在湿润或有涌水的情况下进行灌浆，尤其是快速堵漏，效果十分显著，浆液对水质适应性强，在海水和PH值在3~13的水中均能固化。

·浆液固结体为弹性体，遇水能膨胀具有弹性止水和以水止水的双重功能，特别适用于变形缝的防水处理。

·固结体无毒。

·施工工艺简单，浆液无需庞杂的配制，用单液法直接灌注。

·可与Hw水渗性聚氨酯灌浆资料以任意比例混合使用，以降低浆液的粘度，修改固结体的强度和遇水膨胀的倍数。

3）主要性能指标（通用型）·粘度（25℃，mpa·s）150~350·含水量（倍）≥20·固结体遇水膨胀率％≥100·粘结强度（Mpa）干燥≥0.8包和面干≥0.7·拉伸强度（Mpa）≥2.1·拉伸扯断伸长率（％）≥130·拉伸扯断变形率（％）0·压缩试验（轴向变形50％） 3.9～4.8Mpa·抗渗性 1.8×1094）适用规模·适用湿润或有水的环境，如水利水电、隧道、地铁、矿井等各种工程渗漏水的混凝土伸缩缝、裂缝、施工缝；岩石及基础等工程渗漏处理。
