室内给水管道安装工程技术交底记录文本一、施工交底人员1.项目经理：XXX2.安装工：XXX3.工程质检员：XXX二、施工内容1.安装位置根据设计图纸要求，给水管道的安装位置需要与图纸上的位置一致。
在安装过程中，需要注意与其他管道和设备之间的间距，以便日后维修和保养。
2.材料选择给水管道的材料选择要符合国家标准和设计要求。
管道材料可以选择为PVC管道、铜管或者钢管等。
管件和连接件也需要根据设计要求选择，并确保质量合格。
3.施工工序（1）测量与划线：在安装之前，需要仔细测量管道的位置和长度，并标记出正确的位置。
（2）切割与修整：根据测量结果，使用相应工具对管道进行切割和修整，保证管道的长度和形状符合要求。
（3）连接与固定：根据设计要求和工程图纸，使用适当的连接件和固定件对管道进行连接和固定，确保管道的牢固和密封性。
（4）测试与检查：安装完毕后，需要进行管道的测试和检查，以确保管道能够正常运行并且没有泄漏。
4.安全措施（1）施工人员需佩戴必要的安全装备，如安全帽、安全鞋等。
（2）施工现场需设置明显的安全警示标志，并做好现场围挡，以防止他人进入施工区域。
（3）施工过程中需注意防火、防爆等安全事项，杜绝使用明火或违规操作。
（4）使用施工设备和工具时，要确保设备功能正常、工具完好，遵守操作规程。
三、质量要求与验收标准1.管道牢固：管道与管件连接紧密，没有松动或游动的情况。
2.管道无渗漏：经过测试和检查，管道无渗漏现象。
3.管道表面光洁：管道表面无毛刺、氧化或污染等问题。
4.管道标识清晰：对于通过墙壁、地面或天花板的管道，需要设置明显的标识，以便于日后的维护和维修。
四、施工交底内容记录1.施工安全措施：包括佩戴安全装备、施工现场安全警示标志设置、防火防爆措施、施工设备和工具的使用规程等。
2.施工流程：详细记录施工过程中的测量、切割、连接、固定、测试和检查等工序，确保每一步都符合设计要求和施工规范。
3.材料和设备使用：记录使用的管道材料和连接件，确保符合国家标准和设计要求；同时记录使用的施工设备和工具，并确保其正常工作和完好状态。
室内给水管道安装技术交底四篇篇一：室内给水管道安装技术交底一、工程概况青海师大建筑面积㎡，分为两部分，一部份为十一层；另一部份为，其生活给水系统采用无缝钢管和镀锌钢管，生活热水系统采用铜管。
二、施工准备1、材料检验（1）镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、毛刺。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
管件及管件均应有出厂合格证。
（2）铜管检验合格，表面内壁均应光洁，不得有疵孔、裂纹等缺陷。
（3）水表的规格应符合设计要求并经自来水公司确认，热水系统选用符合温度要求的热水表。
表壳铸造无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。
（4）阀门的规格、型号应符合设计要求，热水系统阀门符合温度要求。
阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
2、机具准备（1）机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。
（2）工具：套丝板、管钳、压力钳、手锤、活扳手、链钳、弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。
（3）其他：水平尺、线坠、钢卷尺、小线、压力表等。
3、作业条件（1）管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
（2）明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
（3）立管安装宜在主体结构完成后进行。
每层均应有明确的标高线。
暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安装措施。
三、操作工艺见下图安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗2、安装准备认真熟悉图纸，根据施工方案决定的施工方法做好准备工作。
参看有关专业设计设备图和装修建筑图，核对各种管道和坐标、标高是否是交叉，管道排列所有空间是否合理。
有问题及明与设计和有关人员研究解决，办好变更洽商记录。

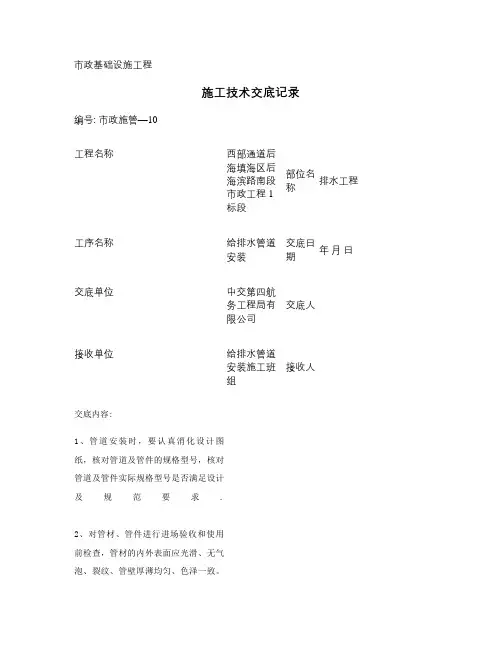

市政基础设施工程施工技术交底记录编号: 市政施管—10工程名称西部通道后海填海区后海滨路南段市政工程1标段部位名称排水工程工序名称给排水管道安装交底日期年月日交底单位中交第四航务工程局有限公司交底人接收单位给排水管道安装施工班组接收人交底内容:1、管道安装时，要认真消化设计图纸，核对管道及管件的规格型号，核对管道及管件实际规格型号是否满足设计及规范要求.2、对管材、管件进行进场验收和使用前检查，管材的内外表面应光滑、无气泡、裂纹、管壁厚薄均匀、色泽一致。
3、管道坡度符合设计要求和规范规定.4、支、吊、托架安装的位置应正确，平正、牢固，与管子接触紧密。
5、管道穿过屋顶天面或穿过地下墙均预埋防水套管。
根据设计图纸要求，对管材、管件进行检查，PVC管的内外表面应光滑、无气泡、裂纹、管壁厚薄均匀、色泽一致。
6、排水UPVC管采用粘接剂粘接，粘接要严密牢固。
量好管道尺寸、进行断管。
断口要平齐、用铣刀或刮刀除掉断口内外飞刺、外棱铣出15°.粘接前应对承插口先插入试验。
不能全部插入，一般为承口的3/4深度。
试插合格后，用棉布将承插口需粘接部分的水和灰尘擦拭干净。
用毛刷涂粘接剂，先涂抹承口后涂抹插口,随即用力插入，插入粘接时将插口稍作转动.入粘接时将口稍作转动，以利粘接剂分布均匀,粘接牢固后立即将溢出的粘接剂擦拭干净。
多口粘接时应注意预留口方向。
7、UPVC排水立管要求安装伸缩节和检查口，伸缩节承口应逆水流方向。
8、排水横管与横管，横管与立管的连接，采用45°或90°斜三通，不得采用正三（四）通.排水立管与排出管的连接，采用两个45°弯头。
9、排水立管不得不偏置时,采用乙字管或两个45°转连接。
10、排水立管在首层和有卫生器具的最高层设检查口，每隔一层设置，检查口中心距本层面1。
0m。
11、明装立管垂直偏差每米不超过3mm。
管路总偏差不得大于10mm。
12、明装横管其弯曲允许偏差：DN100以下管每10米为5mm，DN100以上管每10米为10mm，全长25米以上不超过25mm.排水地漏的顶面应比净地面低10mm，地面并应有不小于0。

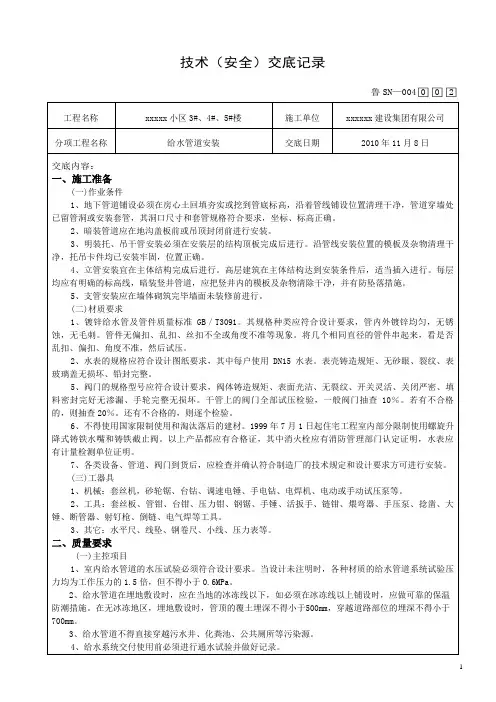

技术（安全）交底记录鲁SN—004□0□0□2工程名称xxxxx小区3#、4#、5#楼施工单位xxxxxx建设集团有限公司分项工程名称给水管道安装交底日期2010年11月8日交底内容：一、施工准备(一)作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿着管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。
3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
4、立管安装宜在主体结构完成后进行。
高层建筑在主体结构达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
5、支管安装应在墙体砌筑完毕墙面未装修前进行。
(二)材质要求1、镀锌给水管及管件质量标准GB／T3091。
其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。
2、水表的规格应符合设计图纸要求，其中每户使用DN15水表。
表壳铸造规矩、无砂眼、裂纹、表玻璃盖无损坏、铅封完整。
5、阀门的规格型号应符合设计要求，阀体铸造规矩、表面光洁、无裂纹、开关灵活、关闭严密、填料密封完好无渗漏、手轮完整无损坏。
干管上的阀门全部试压检验，一般阀门抽查10％。
若有不合格的，则抽查20％。
还有不合格的，则逐个检验。
6、不得使用国家限制使用和淘汰落后的建材。
1999年7月1日起住宅工程室内部分限制使用螺旋升降式铸铁水嘴和铸铁截止阀。
以上产品都应有合格证，其中消火栓应有消防管理部门认定证明，水表应有计量检测单位证明。
7、各类设备、管道、阀门到货后，应检查并确认符合制造厂的技术规定和设计要求方可进行安装。
(三)工器具1、机械：套丝机，砂轮锯、台钻、调速电锤、手电钻、电焊机、电动或手动试压泵等。
给排水施工技术交底记录
一、项目简介：
本文档是针对某项目的给排水施工技术进行交底的记录。
项目
位于XX地区，建筑面积约XXX平方米，主要包括XX建筑物。
施工单位为XXX施工队，施工期限为XX天。
二、施工内容：
本项目的给排水施工内容主要包括供水系统、排水系统和雨水
系统的安装，涉及到室内水管、下水道、排水管道、雨水管道等。
三、技术交底内容：
1. 供水系统技术交底：
a. 供水主管道安装：主管道的材料、规格，铺设方式和施工方法等；
b. 分支管道安装：分支管道的布置和连接方式，接口处理等；
c. 给水管材料选择和安装：选择合适的给水管材料，确保水质安全，并按照相关要求进行安装；
d. 给水设备安装：水表、水泵等设备的选型、安装和调试；
e. 给水系统检测方法：检测给水系统水压、漏水等问题，并进行相应的处理。
2. 排水系统技术交底：
a. 下水道设计要求：根据建筑物类型和使用功能，合理设计下水道的布局和规格；
b. 下水道安装：下水道管材、连接方式、坡度等的设置，确
保排水顺畅；
c. 室内排水系统安装：卫生间、厨房、洗衣房等区域的排水设备选择、安装和调试；
d. 检测排水系统：对排水系统进行水封、漏水等方面的检测，确保质量合格。
3. 雨水系统技术交底：
a. 雨水管道设计：根据设计要求，合理选择雨水管道的规格和布置；。
茗软室内给水管道安装工程技术交底记录项目名称：XXX室内给水管道安装工程项目地点：XXX施工单位：XXX公司施工日期：XXXX年XX月XX日一、施工准备1.1施工前的准备根据设计图纸和施工方案要求，我们进行了详细的施工准备工作，包括搬运材料、组织施工人员、检查施工设备等。
1.2施工方案的制定在施工前，施工负责人和相关技术人员根据设计图纸和实际情况制定了详细的施工方案，包括管道敷设路线、管道连接方式、阀门和支架的安装位置等。
二、施工过程2.1给水管道敷设根据施工方案，我们首先进行了给水管道的敷设工作。
敷设过程中，我们对管道进行了清洗和消毒处理，确保给水管道的卫生合格。
2.2管道连接给水管道连接采用了焊接和螺纹连接两种方式。
焊接连接使用了电焊机进行焊接，焊接点进行了保温处理。
螺纹连接使用了管螺纹连接件进行连接，连接处进行了密封处理。
2.3阀门和支架安装根据设计图纸和施工方案，我们在管道上安装了相应的阀门和支架。
阀门的安装位置考虑了操作方便和维护便捷的因素，支架的安装位置考虑了管道的承重和稳定性。
2.4管道固定为保证管道的牢固和安全，我们在管道敷设过程中进行了固定处理。
采用了不锈钢管夹和支架进行固定，确保管道的牢固与稳定。
2.5消防设备连接为满足消防要求，我们根据设计要求将给水管道与消防设备进行了连接。
连接方式采用了焊接和螺纹连接。
三、施工质量控制3.1材料质量控制我们在施工前对所使用的管材、阀门、支架等进行了检查，确保其质量符合标准和要求。
3.2施工质量控制在施工过程中，我们严格按照施工方案和操作规范进行施工，确保每个环节都符合施工要求和标准。
3.3施工记录和报验我们对施工过程进行了详细的记录，包括材料的使用情况、施工的技术要点等。
施工完成后，我们将进行施工质量检查，并将相应的记录和报验材料提交相关部门。
四、安全施工措施4.1施工现场安全措施我们在施工现场设置了明显的安全警示标志，划定了安全区域，设置了防护措施，确保施工过程中的安全。
PPR水管安装施工技术交底三篇篇一：PP-R水管安装施工技术交底工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司项目技术负责人：项目专业施工员：项目专业质量检查员：交底时间：20XX年5专业班组长：交底地址：月13日(2)切割管材必须使端面垂直于管轴线。
管材切割应使用管子剪、断管器或管道切割机，不宜用钢锯锯断管材。
若使用时，应用刮刀清除管材锯口的毛边和毛刺。
(3)管材与管件的连接端面和熔接面必须清洁、干燥、无油污。
施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司管配件一端。
(6)立管和横管支架、吊架或管卡的间距，不得大于表1-22和表1-23的规定。
(7)三通、弯头、接配水点的端头、阀门、穿墙(楼板)等部位，应设可靠的固定支架。
用作补偿管道伸缩变形的自由臂不得固定。
7.压力试验(1)冷水管道试验压力应为管道系统设计工作压力的1.5倍，但不得小于1.0MPa。
(2)热水管道试验压力应为管道系统设计工作压力的2.0倍，但不得小于1.5MPa。
施工单位技术交底人签字：施工班组接受人签字：施工技术交底记录工程名称：XX实业有限公司泾渭明珠施工单位：浙江广宏建设有限公司西安分公司用。
五、质量标准1、主控项目（1）.PP-R管道的水压试验必须符合设计要求。
当设计未注明时，按第四条中第7款执行。
（2）.系统交付使用前必须进行通水试验并做好记录。
（3）.系统交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家有关生活饮用水标准方可使用。
2、一般项目（1）.热熔焊接的焊缝应符合第四条中第4款第(4)项。
（2）.管道的支架、吊架及管卡安装应符合第四条中第6款第(6)项。
