监控拾音器如何接线及安装方法介绍

网络摄像机安装拾音器教程（图文）在有些环境下，不光要进行视频监控，还要同步录音，这就需要在有摄像头的同时，还要接录音设备----拾音器。

下面就来说说如何在网络摄像机上接拾音器原理拾音器在供电状态下通过音频线将采集的音频传输到网络摄像机，共同通过网线传输到硬盘录像机进行音频录制。

拾音器的分类介绍拾音器分为两种：绿头接口和3.5mm拾音器接口外观绿头接口3.5mm音频接口接线绿头接口此类接线比较简单，普通的拾音器一般有三根线，一般是信号线、电源正极，电源负极。

方法如下：A）音频信号线接INB）电源负极接地GC）电源正极接拾音器的供电电源正极3.5mm接口这种拾音器的音频线可以单独或者同时接左/右声道，监控拾音器公共地接音频地，现在主流的网络摄像机都采取此种接线方式。

工具：拾音器、3.5mm音频头、12V直流电源、网络摄像机准备工作网络摄像机带有音频输入插孔的网络摄像机，一般音频插孔标志为Micin/line in。

此篇文章是假设网络摄像机已经处于正常工作状态下，所以，关于网络摄像机不赘述。

拾音器拾音器是采集声音的主要设备，原理我们可以理解为麦克风+放大器。

一般的拾音器采用三线制、四线制，电源正极、音频信号线(正)、公共地。

以下图中三线制拾音器为例，红线为电源正极，接12V直流电源适配器正极;黄色为音频信号线，接音频插头线中的音频线;黑色为公共地，接12V直流电源适配器负极和音频头地线。

3.5mm音频插头(拾音器原配的没有，需另配)有的插头里面有两根线(这种接线比较明确)，也有的有三根线[其中一根(此处的蓝线) 是用不到的，只用红、绿。

12V直流电源适配器(拾音器原配的没有，需另配)一般12v/2A的就足够，这个直接使用跟监控摄像机一样的电源适配器就可以。

具体接法S1接D1，S2接C1和D2，S3接C2，C3直接减掉包好。

每条线的接线如下图所示，音频头插到摄像机的Mic in，在硬盘录像机中设置这路摄像机通道开启录音即可。

摘要:拾音器作为音频信号的采集器件，在公检法审讯、信访、会议室等需要现场监控的场所中起着重要的作用，也是智能化多媒体教室不可缺少的。

本文叙述了监控用拾音器在教室中的布线安装及与各种音频设备器件的连接。

关键词:拾音器音频安装连接拾音器是一种靠接收声音震动，将声音放大的电声学仪器。

中文名称：拾音器，学名：监听头，英文名称：AudioMonitoring。

工作原理：一个麦克风音头加上前置放大电路，输出的音频信号可直接连接在音频设备的LINE IN 或AUX IN 接口上。

拾音器按性能分有吉他拾音器和监控用拾音器，两种拾音器的构成有所不同，相应的原理也不完全一样，这里主要介绍的是监控用拾音器的安装和连接。

1拾音器的设计安装现在使用的监控拾音器一般都是数字拾音器，它内置数字降噪及浮点相位处理芯片，可以最大限度地降低噪音，还原人声，适合于性能要求高的环境。

比如审讯室，多媒体教室、录播教室等。

下面以艾力特KO-220拾音器为例来介绍监控用拾音器在多媒体教室中的安装。

这款拾音器拾音范围大、灵敏度高、无指向性、输出信号幅度大（2.5Vpp/-25dB），一般的只有0.75-1Vpp、传输距离远（3000米）；由于采用高灵敏度全指向性电容咪头，声音清晰自然；内置雷击保护、电源极性反接保护和静电保护；自适应动态降噪处理，含有高速DSP 数字信号处理器和数字降噪信号处理电路，能有效的防止语音信号失真及衰减；美国BOURNS 专用电位器，可靠音量调节等特点。

因此声音清晰，在需要现场监控的诸多场所中应用广泛。

只要严格按要求布线安装好拾音器，拾音器就能正常工作。

安装步骤：图1是KO-220的实物图，采用三线制连线。

电源正极(红)、音频正极(白)，公共地(黑)；要求是直流稳压电源DC12V （9V-18V）供电，电流强度为60mA，与之相连的传输电缆选用3芯0.5mm2RVVP 屏蔽电缆。

1.1安装位置的选择拾音器可选择安装的位置有：天花板吸顶或吊顶、墙面侧挂、桌面嵌入式、埋墙隐蔽安装。

【基础】监控设备与拾音、报警设备连线方法大全网络摄像机和硬盘录像机除了进行视频画面监控，搭配外接安防周边设备也可以实现多样化的功能，例如：音频播放、语音对讲、报警响应等，用法多样，适用于各类场景。

常见的外接设备如下：下面给大家介绍这些外接设备与摄像机和录像机的连接方法。

1摄像头外接拾音器的连接方法网络摄像机（以下简称IPC）语音输入目前有两种方式：第一种方法是 Micin，不需要外接设备，可通过 IPC 内置的 MIC 口采集音频；第二种方法就是 Linein，需外接拾音器，连接 IPC 的 AudioIN 接口，通过拾音器收音。

目前市场上主要有两类外接拾音器，不同类拾音器连接方式稍有不同，具体可参考如下：三线制拾音器的连接方法三条线分别为电源正极（红色）、公共地线（黑色）、音频正极（白色或黄色），其中黑色的公共地线需要接12V 电源负极和音频IPC 地线口( G )，连接图可参考如下：（点击查看大图）莲花头拾音器的连接方法这类拾音器可通过对应的转接头转换，再通过RVVP 屏蔽线接入音频 IPC，连接图可参考如下：（点击查看大图）2摄像头外接音响的连接方法音频IPC 可接入音响、扬声器实现语音的输出，需要连接到IPC 的 AudioOUT 接口，以音响为例，连接图可参考如下：（点击查看大图）3摄像头外接烟雾探测器（报警输入）外接报警检测设备探测到异常情况时发送信号告知 IPC，IPC 随即采取对应措施处理。

常用的外接探测器种类较多，例如：声音探测器、红外探测器、烟雾探测器等等，连接到 IPC 的 ALARM IN 接口，以烟雾探测器为例连接图可参考如下：（点击查看大图）4摄像机外接报警输出设备摄像机可以通过外接报警器实现特定告警功能，如外接警灯、警铃、蜂鸣器等设备，连接到 IPC 的 ALARM OUT 接口，以蜂鸣器为例连接图可参考如下：（点击查看大图）硬盘录像机（简称NVR）一般也是可以支持音频的输入、输出，可搭配音响、拾音器等外接设备实现音频相关应用。

拾音器的安装方法及注意事项一、拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。

拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。

尽量靠经主要音源。

例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。

不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。

安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。

拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

音频线与电源线最好分开走线，避免电流干扰。

三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。

拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。

由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。

不需要为每一个拾音器单独配电源适配器。

这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。

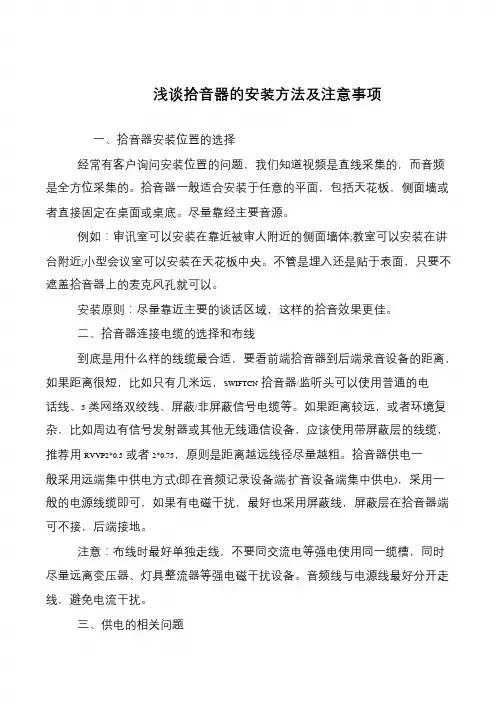

浅谈拾音器的安装方法及注意事项
一、拾音器安装位置的选择
经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。

拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。

尽量靠经主要音源。

例如：审讯室可以安装在靠近被审人附近的侧面墙体;教室可以安装在讲台附近;小型会议室可以安装在天花板中央。

不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。

安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、拾音器连接电缆的选择和布线
到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。

拾音器供电一般采用远端集中供电方式(即在音频记录设备端/扩音设备端集中供电)，采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

音频线与电源线最好分开走线，避免电流干扰。

三、供电的相关问题。

摄像头品牌海康威视
拾音器半球形
互接口:摄像头标着audio（485接口）；拾音器白色线接in口、黑色线接挨着in 的G 口
拾音器一共三根线白色音频线黑色负极红色正极；在使用的时候可以选择用网线将3跟线延长，方便操作（如用1根白橙线延长白色音频线、2根棕色线同接黑色负极这样满足操作需求、1根橙色线接红色正极）延长线最好一样长短。

（注意部分电源适配器正负有区别首先检查正负有电笔可以用电笔检测没有的话可以用适配器检测当适配器正常供电时拾音器会亮红灯）。

另外一般适配器纯黑色线为负极带花纹或者字体为正极
具体操作步骤
1.将12V 电源适配器从中剪断
2.将拾音器线延长，白色1根红色1根黑色2根
3.将已剪断的电源适配器重新接好，并将拾音器上红色延长线与黑色延长线（2根中
任意一根）分别与其连接(红色接正即火线黑色接负即零线、地线)
4.通电查看拾音器是否通电，如果通电拾音器内部电子板上有红灯亮起；未亮就
说明接错，将红黑连接线互换，直到红灯亮起通电为止。

5.断电将拾音器白色音频线接摄像头AUDIO in口，剩下的黑色线接紧挨摄像头
AUDIO in口旁的G口（注: 需要用上最小号一字型螺丝刀）
6.将以上步骤完成后，摄像头跟拾音器就共同使用一个电源适配器连接也没问题了。

(注意:因为配备的12V电源适配器伏数有限，根据会场实际情况可以选用网线做中间电源线网线中1236四口做信号其余做电源连接或者就近新增电源及插座)。

拾音器的作用和安装方法拾音器，也称为麦克风拾音器，是一种用于采集声音信号的设备。

它广泛应用于音频领域，包括音乐演出、广播、电视、录音棚等。

拾音器的作用是将声音转化为电信号。

它由一个声音转换器（也叫做元件或头）和一系列电子设备组成。

声音转换器将声音的机械运动转化为电信号，然后经过电子设备的放大、处理，最终以电信号的形式输出。

拾音器的质量和设计对声音的捕捉和信号的保真度有直接影响，因此选择合适的拾音器非常重要。

下面是拾音器的安装方法：1.找到合适的位置：拾音器的安装位置对声音的捕捉和保真度有很大影响。

一般来说，应选择离声源近且环境噪音较少的位置。

对于音乐演出，通常会选择安装在乐器或话筒接近的地方。

2.准备工具和材料：安装拾音器需要一些工具和材料，如螺丝刀、电线、绝缘胶带等。

确保准备齐全。

3.检查拾音器的接口：拾音器通常有一个插头接口，用于连接音频设备。

在安装之前，检查接口是否干净，无损坏。

如有问题，需及时修理或更换。

4.连接电线：根据拾音器的接线图和音频设备的接口，将电线连接到正确的位置。

一般来说，有红、白、蓝等颜色的电线，分别对应左声道、右声道和地线。

确保连接稳固，无松动。

5.固定拾音器：将拾音器固定到合适的位置。

可以使用螺丝、胶带或其他固定工具，确保拾音器在使用过程中不会移动或晃动。

6.测试声音：完成安装后，要测试声音是否正常。

将音频设备接通并打开，尝试录音或播放声音。

如果听到清晰、无啸叫或杂音的声音，说明拾音器安装成功。

拾音器在音频领域起到至关重要的作用。

正确选择和安装拾音器，可以提高音频信号的质量和保真度，使声音更加真实和清晰。

因此，在购买和安装拾音器时，要注意选择适合自己需求和设备的型号，并按照正确的方法进行安装。

拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。

拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。

尽量靠近主要音源。

例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。

不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。

一：安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。

拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

音频线与电源线最好分开走线，避免电流干扰。

三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。

拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。

由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

单个拾音器消耗的电流大约20毫安，一个1安培的直流稳压电源可以供几个拾音器同时工作。

不需要为每一个拾音器单独配电源适配器。

这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。

尽量不要使用开关电源，它可能会导致大量的电路杂音！市面上很多开关电源品质差，纹波系数非常大，会引起拾音器有嗡嗡声。

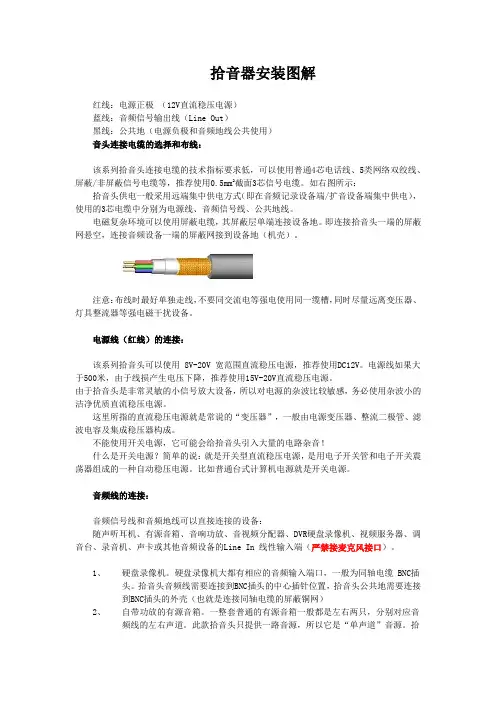

拾音器安装图解红线：电源正极（12V直流稳压电源）蓝线：音频信号输出线（Line Out）黑线：公共地（电源负极和音频地线公共使用）音头连接电缆的选择和布线：该系列拾音头连接电缆的技术指标要求低，可以使用普通4芯电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等，推荐使用0.5mm2截面3芯信号电缆。

如右图所示：拾音头供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），使用的3芯电缆中分别为电源线、音频信号线、公共地线。

电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。

即连接拾音头一端的屏蔽网悬空，连接音频设备一端的屏蔽网接到设备地（机壳）。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

电源线（红线）的连接：该系列拾音头可以使用 8V-20V 宽范围直流稳压电源，推荐使用DC12V。

电源线如果大于500米，由于线损产生电压下降，推荐使用15V-20V直流稳压电源。

由于拾音头是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。

不能使用开关电源，它可能会给拾音头引入大量的电路杂音！什么是开关电源？简单的说：就是开关型直流稳压电源，是用电子开关管和电子开关震荡器组成的一种自动稳压电源。

比如普通台式计算机电源就是开关电源。

音频线的连接：音频信号线和音频地线可以直接连接的设备：随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的Line In 线性输入端（严禁接麦克风接口）。

1、硬盘录像机。

硬盘录像机大都有相应的音频输入端口，一般为同轴电缆 BNC插头。

拾音头音频线需要连接到BNC插头的中心插针位置，拾音头公共地需要连接到BNC插头的外壳（也就是连接同轴电缆的屏蔽铜网）2、自带功放的有源音箱。

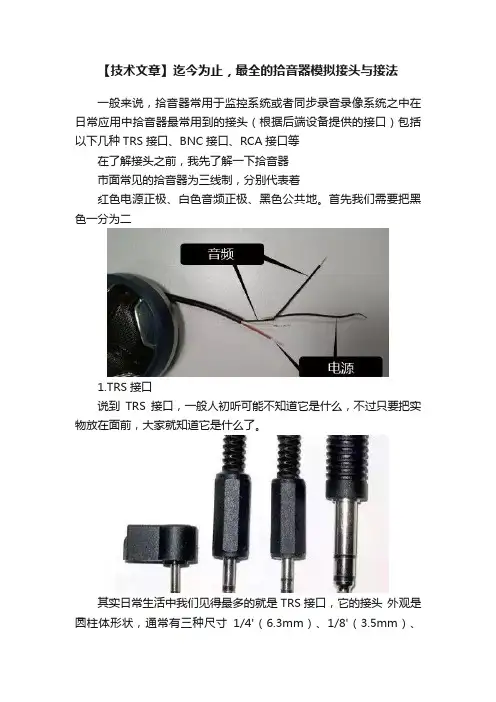

【技术文章】迄今为止，最全的拾音器模拟接头与接法一般来说，拾音器常用于监控系统或者同步录音录像系统之中在日常应用中拾音器最常用到的接头（根据后端设备提供的接口）包括以下几种TRS接口、BNC接口、RCA接口等在了解接头之前，我先了解一下拾音器市面常见的拾音器为三线制，分别代表着红色电源正极、白色音频正极、黑色公共地。

首先我们需要把黑色一分为二1.TRS接口说到TRS接口，一般人初听可能不知道它是什么，不过只要把实物放在面前，大家就知道它是什么了。

其实日常生活中我们见得最多的就是TRS接口，它的接头外观是圆柱体形状，通常有三种尺寸1/4'（6.3mm）、1/8'（3.5mm）、3/32'（2.5mm），我们最常见的是3.5mm尺寸的接头。

通常拾音器用来接至后端音箱或者现场测试是用于耳机上，最常用的是3.5mmm接头。

根据设备提供的接头（母头或者公头）做对应的接头以之匹配。

无论是多大尺寸的TRS接口，接法都是一直，需要注意的是，部分TRS接口分为左右声道，也就是有3节接点，你只要将正极接到左或者右声道（两个也行）、负接负就可以。

2.BNC接口BNC接口在监控领域最常出现，一般会出现在后端DVR上。

一般来说BNC接口采用的同轴线缆作为导线，导体和屏蔽层共用同一轴心接头加了锁紧设计。

3.RCA接口RCA 接口在我们日常生活中也非常常见，音箱、电视、功放、DVD机等设备上基本都有。

在市面上的监控产品中，最常出现的地方是网络摄像机上的音频输入接口。

在我们国内对它更熟悉的接头称呼则是“莲花头”。

根据摄像机提供接头（一般是母头），对于的公头接法为拾音器除了音频接口之外，还需要供电，一般来说拾音器都是接DC12V线形电源。

监控拾音器（监听头）在安装过程中接线的几个注意事项？1、拾音器（又称监听头）引线一般分成两芯，三芯，四芯。

例如举例：峰火（PeakFire）公司的：PK-40N（飞碟型）,PK-025N（子弹头型）。

两芯线（无源拾音器）：白色是信号的正极，屏蔽层是信号的负极。

无源拾音器不需要供电，专门为海康威视、浙江大华、华三通讯、天地伟业、科达等品牌网络摄像机及视频服务器配套音频监控产品。

三芯线（监听头）：红色代表电源的正极，白色代表信号的正极，黑色代表电源的负极及信号的负极。

例如我们峰火的：环境降噪数字拾音器PK-20N,宽动态数字监听头PK-10N,高级原声级数字拾音器WM-200N,半球型原声级数字监听头WM-100VN等。

四芯线（拾音头）：红色代表电源的正极，黑色是电源的负极，白色代表信号的正极，绿色是信号的负极，例如我们峰火的：烟感型数字拾音器WM-150N。

补充说明：WM-150N与SP-15EQ的接线方式烟感型数字拾音器WM-150N连接线端子1：电源正极（12V直流稳压电源）端子2/3：公共地（电源负极和音频负极公共使用）端子4：音频信号正极方块型保真拾音器SP-15EQ 连接线12 V：电源正极（12V直流稳压电源）GND：公共地（电源负极和音频负极公共使用）SIC ：音频信号正极监控拾音器（监听头）怎么拉线，根据拾音器（监听头）的怎么供电而决定，通常，供电分为两种情况：一、独立供电红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。

一芯接信号正极（白色），一芯接信号负责（黑色）。

二、集中供电1、WM、PK系列没有干扰的情况下，距离不超过，300米，推荐用RVV3*0.5MM平方电缆，信号可以传输三公里没问题。

关键12V电源超过50米有衰减；超过50米，推荐用稳压15V 可调节电源，保证电源的电压稳定。

重复：红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。

拾音器安装图解红线：电源正极（12V直流稳压电源）蓝线：音频信号输出线（LineOut）黑线：公共地（电源负极和音频地线公共使用）音头连接电缆的选择和布线：该系列拾音头连接电缆的技术指标要求低，可以使用普通4芯电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等，推荐使用0.5mm2截面3芯信号电缆。

如右图所示：拾音头供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），使用的3芯电缆中分别为电源线、音频信号线、公共地线。

电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。

即连接拾音头一端的屏蔽网悬空，连接音频设备一端的屏蔽网接到设备地（机壳）。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

电源线（红线）的连接：该系列拾音头可以使用8V-20V宽范围直流稳压电源，推荐使用DC12V。

电源线如果大于500米，由于线损产生电压下降，推荐使用15V-20V直流稳压电源。

由于拾音头是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。

不能使用开关电源，它可能会给拾音头引入大量的电路杂音！什么是开关电源？简单的说：就是开关型直流稳压电源，是用电子开关管和电子开关震荡器组成的一种自动稳压电源。

比如普通台式计算机电源就是开关电源。

音频线的连接：音频信号线和音频地线可以直接连接的设备：随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的LineIn线性输入端（严禁接麦克风接口）。

1、硬盘录像机。

硬盘录像机大都有相应的音频输入端口，一般为同轴电缆BNC插头。

拾音头音频线需要连接到BNC插头的中心插针位置，拾音头公共地需要连接到BNC插头的外壳（也就是连接同轴电缆的屏蔽铜网）2、自带功放的有源音箱。

如何安装快鱼TRADIO监听头拾音器？一、【快鱼TRADIO监听头/拾音器】安装位置的选择【快鱼TRADIO监听头/拾音器】可以在天花板上吸顶安装，也可以在墙面侧挂安装。

安装位置尽量离主要的谈话区域较近就可以。

例如：审讯室可以安装在被审人附近；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。

安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、【快鱼TRADIO监听头/拾音器】连接电缆的选择和布线【快鱼TRADIO监听头/拾音器】可以使用普通4芯电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

考虑到复杂的施工环境，推荐使用0.5mm2截面3芯信号电缆(即常用的3×0.5RVVP电缆)【快鱼TRADIO监听头/拾音器】供电一般采用远端集中供电方式(即在音频记录设备端/扩音设备端集中供电)，使用的3芯电缆中分别为电源线、音频信号线、公共地线。

电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。

即【快鱼TRADIO监听头/拾音器】一端的屏蔽网悬空，设备端的屏蔽网接设备地(机壳)。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

三、电源线正极的连接方法【快鱼TRADIO监听头/拾音器】供电方式要求采用远端集中供电(即在音频记录设备端/扩音设备端集中供电)，其主要目的是抗干扰和噪声的能力更强。

推荐使用本公司【快鱼TRADIO监听头/拾音器】适配器所带的15V直流稳压优质电源(详见下面【快鱼TRADIO监听头/拾音器】适配器使用说明)，以免由于不洁电源造成声音品质下降。

该系列【快鱼TRADIO监听头/拾音器】可以使用8V-20V宽范围直流稳压电源，推荐使用DC12V。

电源线如果大于500米，由于线损产生电压下降，推荐使用15V-20V直流稳压电源。

由于【快鱼TRADIO监听头/拾音器】是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

一、拾音器安装位置的选择经常有客户询问拾音器安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。

拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。

尽量靠经主要音源。

例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。

不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。

拾音器安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/******可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。

拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

音频线与电源线最好分开走线，避免电流干扰。

三、供电的相关问题拾音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。

拾音器一般供电为12V 直流稳压电，如果距离很远，可在机房供15V的电压。

由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。

不需要为每一个拾音器单独配电源适配器。

这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。

拾音器的安装方法及注意事项一、拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。

拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。

尽量靠经主要音源。

例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。

不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。

安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*或者2*，原则是距离越远线径尽量越粗。

拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

音频线与电源线最好分开走线，避免电流干扰。

三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。

拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。

由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。

不需要为每一个拾音器单独配电源适配器。

这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。

拾音器的安装方法及注意事项-CAL-FENGHAI.-(YICAI)-Company One1拾音器的安装方法及注意事项一、拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。

拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。

尽量靠经主要音源。

例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。

不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。

安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*或者2*，原则是距离越远线径尽量越粗。

拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

音频线与电源线最好分开走线，避免电流干扰。

三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。

拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。

由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。

拾音器的作用和安装方法拾音器是一种用于接收声音信号并将其转换为电信号的设备，广泛应用于各种音频设备中。

它的作用包括接收声音信号、转换为电信号、传输到音频设备中并输出声音。

在各种乐器中，拾音器都扮演着非常重要的角色，它可以将乐器发出的声音信号转换为电信号，再传输到音频设备中进行放大和处理。

同时，拾音器也可以用于录音设备中，将声音转换为电信号并记录下来。

在这篇文档中，我们将会介绍拾音器的作用和安装方法，希望能够帮助大家更好地了解和使用拾音器。

首先，让我们来了解一下拾音器的作用。

拾音器主要的作用就是将声音转换为电信号，并传输到音频设备中进行放大和处理。

在吉他、小提琴、电子琴等乐器中，拾音器可以将乐器发出的声音信号转换为电信号，并传输到音箱或录音设备中。

这样一来，我们就可以通过音箱放大器来听到乐器的声音，或者通过录音设备来录制音频。

同时，拾音器也可以用于演唱会现场的声音放大和录制，起到了非常重要的作用。

接下来，我们来介绍一下拾音器的安装方法。

对于吉他、小提琴等弦乐器，拾音器通常安装在乐器的共鸣箱或琴面上。

安装时，首先需要将拾音器的传感器部分放置在琴面或共鸣箱的合适位置，然后使用胶带或夹子将拾音器固定在乐器上。

在安装过程中，需要注意保持传感器与琴面的贴合度，以确保能够准确地接收到乐器发出的声音信号。

对于电子琴等键盘乐器，拾音器通常安装在琴身的合适位置，安装方法与弦乐器类似。

除了乐器外，拾音器也可以用于录音设备中。

在录音设备中安装拾音器时，需要将拾音器的传感器部分放置在声音源附近，然后使用固定装置将拾音器固定在合适的位置。

在安装过程中，需要注意避免传感器与其他物体的干扰，以确保能够准确地接收声音信号并转换为电信号。

总的来说，拾音器作为一种重要的音频设备，在各种乐器和录音设备中都有着广泛的应用。

它的作用包括接收声音信号、转换为电信号、传输到音频设备中并输出声音。

在安装拾音器时，需要注意保持传感器与声音源的贴合度，以确保能够准确地接收声音信号并转换为电信号。
