网络监控摄像机连接拾音器详细方法

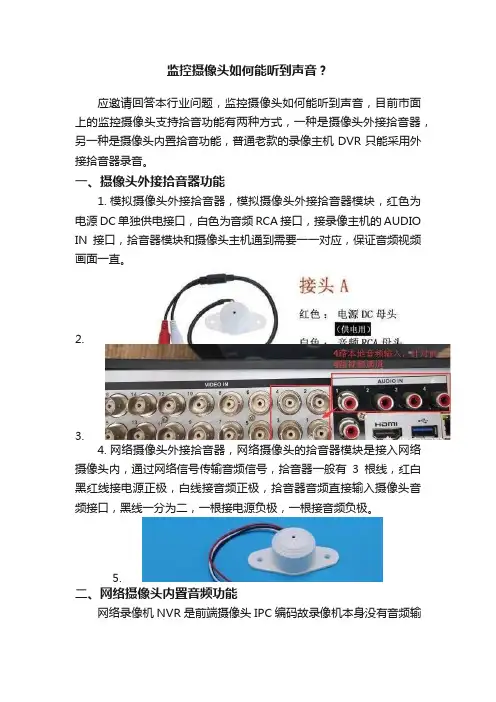

监控摄像头如何能听到声音？
应邀请回答本行业问题，监控摄像头如何能听到声音，目前市面上的监控摄像头支持拾音功能有两种方式，一种是摄像头外接拾音器，另一种是摄像头内置拾音功能，普通老款的录像主机DVR只能采用外接拾音器录音。

一、摄像头外接拾音器功能
1.模拟摄像头外接拾音器，模拟摄像头外接拾音器模块，红色为电源DC单独供电接口，白色为音频RCA接口，接录像主机的AUDIO IN接口，拾音器模块和摄像头主机通到需要一一对应，保证音频视频画面一直。

2.
3.
4.网络摄像头外接拾音器，网络摄像头的拾音器模块是接入网络摄像头内，通过网络信号传输音频信号，拾音器一般有3根线，红白黑红线接电源正极，白线接音频正极，拾音器音频直接输入摄像头音频接口，黑线一分为二，一根接电源负极，一根接音频负极。

5.
二、网络摄像头内置音频功能
网络录像机NVR是前端摄像头IPC编码故录像机本身没有音频输
入只需要IPC支持音频即可摄像头采集声音通过网线传输到录像机上，目前市面上大部分网络摄像头都是内置拾音功能，可直接主机界面在【摄像头】-【编码设置】中开启摄像头音频，或者登录摄像头【参数设置】-【音频设置】-【开启音频】
开启音频功能打开画面默认情况是没有声音的，需要打开声音按钮才会有声音输出，如果是高清HDMI输出，可传输视频+音频，传输距离一般不超过10米。

如果是VGA输出，输出为模拟信号，不支持音频的。

尬聊科技，每天更新科技问答相关内容，赶快关注吧！@尬聊科技知识分享节，越努力，越幸运!。

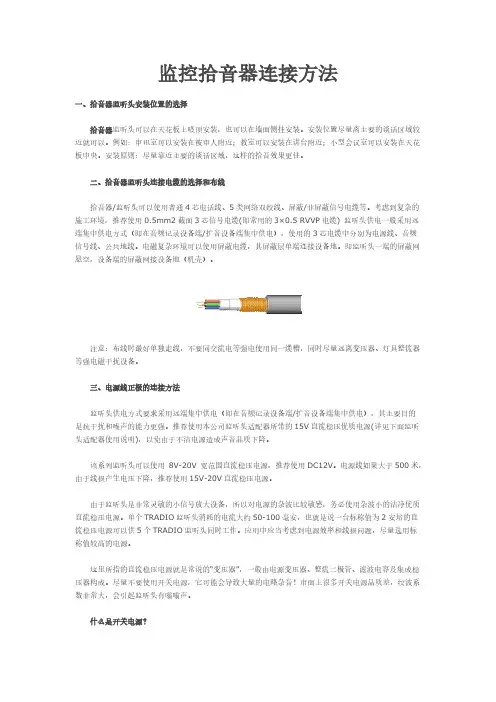

监控拾音器连接方法一、拾音器监听头安装位置的选择 拾音器监听头可以在天花板上吸顶安装，也可以在墙面侧挂安装。

安装位置尽量离主要的谈话区域较近就可以。

例如：审讯室可以安装在被审人附近；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。

安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、拾音器监听头连接电缆的选择和布线 拾音器/监听头可以使用普通4芯电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

考虑到复杂的施工环境，推荐使用0.5mm2截面3芯信号电缆(即常用的3×0.5 RVVP电缆) 监听头供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），使用的3芯电缆中分别为电源线、音频信号线、公共地线。

电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。

即监听头一端的屏蔽网悬空，设备端的屏蔽网接设备地（机壳）。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

三、电源线正极的连接方法 监听头供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。

推荐使用本公司监听头适配器所带的15V直流稳压优质电源(详见下面监听头适配器使用说明)，以免由于不洁电源造成声音品质下降。

该系列监听头可以使用8V-20V 宽范围直流稳压电源，推荐使用DC12V。

电源线如果大于500米，由于线损产生电压下降，推荐使用15V-20V直流稳压电源。

由于监听头是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

单个TRADIO监听头消耗的电流大约50-100毫安，也就是说一台标称值为2安培的直流稳压电源可以供5个TRADIO监听头同时工作。

应用中应当考虑到电源效率和线损问题，尽量选用标称值较高的电源。

这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。

监控摄像头接线方法
监控摄像头接线方法主要分为两种：模拟摄像头接线方法和网络摄像头接线方法。

1. 模拟摄像头接线方法：
a. 主要是通过BNC接口将摄像头与监控设备连接，BNC接口呈圆柱形，摄像头与监控设备之间可以使用BNC头至BNC头的同轴电缆连接。

b. 在摄像头和监控设备之间也可以使用BNC头至RCA头的同轴电缆连接，其中RCA头可插入监视器或电视机的RCA视频输入接口。

c. 模拟摄像头还需要一个独立的电源供电，一般使用直流电源适配器将摄像头与电源连接。

2. 网络摄像头接线方法：
a. 网络摄像头通过网络进行视频数据传输，需要将摄像头与路由器或交换机相连，并通过网线进行连接。

b. 一般情况下，网络摄像头使用RJ45接口，可以使用网线直接与路由器或交换机连接。

c. 网络摄像头可以通过有线连接或无线连接的方式与网络相连，如果使用无线连接，可以通过WiFi模块与路由器进行连接。

无论是模拟摄像头还是网络摄像头，接线时需要注意正确连接接口，并保证电源供电的正常运行。

网络监控摄像机连接拾音器详细方法一、确定设备和拾音器的兼容性二、选择适合的拾音器根据实际需要选择适合的拾音器。

一般来说，拾音器主要有电容式麦克风和电动式麦克风两种类型，根据具体需求选择合适的类型。

三、确定连接方式拾音器可以通过有线或者无线方式连接到网络监控摄像机。

根据实际场景、要求和设备的接口类型，选择对应的连接方式。

1.有线连接方式有线连接方式一般有两种情况：（1）直接连接：将拾音器的音频输出端通过音频线连接到网络监控摄像机的音频输入端。

需要注意的是，有些网络监控摄像机的音频输入端并不支持麦克风级别的音频信号，这时需要通过一个音频放大器将音频信号放大后再输入到网络监控摄像机。

（2）通过中继器连接：有时由于设备之间的距离较远，需要通过中继器来延长连接距离。

将拾音器的音频输出端连接到中继器的音频输入端，再将中继器的音频输出端连接到网络监控摄像机的音频输入端。

2.无线连接方式无线连接方式主要有两种情况：（1）WiFi连接：将拾音器接入到一个WiFi网络中，然后将网络监控摄像机通过WiFi连接到同一个网络中。

这样，网络监控摄像机就可以通过网络获取到拾音器传输的音频信号。

需要注意的是，WiFi连接的稳定性和传输带宽可能会有一定影响。

（2）专用通信协议连接：有些拾音器和网络监控摄像机支持专用的无线通信协议，可以通过这种专用协议进行连接。

这种连接方式一般可以提供更高的稳定性和传输带宽。

四、配置设备参数和网络设置在连接完设备后，需要对设备的参数和网络进行配置，确保设备可以正常工作。

1.设备参数配置根据设备的说明书和操作指南，进行设备参数配置。

主要包括音频输入源的选择、音频采样率和位宽的设置等。

根据实际需要，可以设置设备的触发方式、灵敏度和录制参数等。

2.网络设置五、测试设备连接和功能在进行正式使用之前，需要进行设备连接和功能测试，确保设备可以正常工作。

1.设备连接测试连接虽然简单，但在一些特殊环境下也可能存在一些问题，比如物理接口不匹配、线缆连接松动等。

摘要:拾音器作为音频信号的采集器件，在公检法审讯、信访、会议室等需要现场监控的场所中起着重要的作用，也是智能化多媒体教室不可缺少的。

本文叙述了监控用拾音器在教室中的布线安装及与各种音频设备器件的连接。

关键词:拾音器音频安装连接拾音器是一种靠接收声音震动，将声音放大的电声学仪器。

中文名称：拾音器，学名：监听头，英文名称：AudioMonitoring。

工作原理：一个麦克风音头加上前置放大电路，输出的音频信号可直接连接在音频设备的LINE IN 或AUX IN 接口上。

拾音器按性能分有吉他拾音器和监控用拾音器，两种拾音器的构成有所不同，相应的原理也不完全一样，这里主要介绍的是监控用拾音器的安装和连接。

1拾音器的设计安装现在使用的监控拾音器一般都是数字拾音器，它内置数字降噪及浮点相位处理芯片，可以最大限度地降低噪音，还原人声，适合于性能要求高的环境。

比如审讯室，多媒体教室、录播教室等。

下面以艾力特KO-220拾音器为例来介绍监控用拾音器在多媒体教室中的安装。

这款拾音器拾音范围大、灵敏度高、无指向性、输出信号幅度大（2.5Vpp/-25dB），一般的只有0.75-1Vpp、传输距离远（3000米）；由于采用高灵敏度全指向性电容咪头，声音清晰自然；内置雷击保护、电源极性反接保护和静电保护；自适应动态降噪处理，含有高速DSP 数字信号处理器和数字降噪信号处理电路，能有效的防止语音信号失真及衰减；美国BOURNS 专用电位器，可靠音量调节等特点。

因此声音清晰，在需要现场监控的诸多场所中应用广泛。

只要严格按要求布线安装好拾音器，拾音器就能正常工作。

安装步骤：图1是KO-220的实物图，采用三线制连线。

电源正极(红)、音频正极(白)，公共地(黑)；要求是直流稳压电源DC12V （9V-18V）供电，电流强度为60mA，与之相连的传输电缆选用3芯0.5mm2RVVP 屏蔽电缆。

1.1安装位置的选择拾音器可选择安装的位置有：天花板吸顶或吊顶、墙面侧挂、桌面嵌入式、埋墙隐蔽安装。

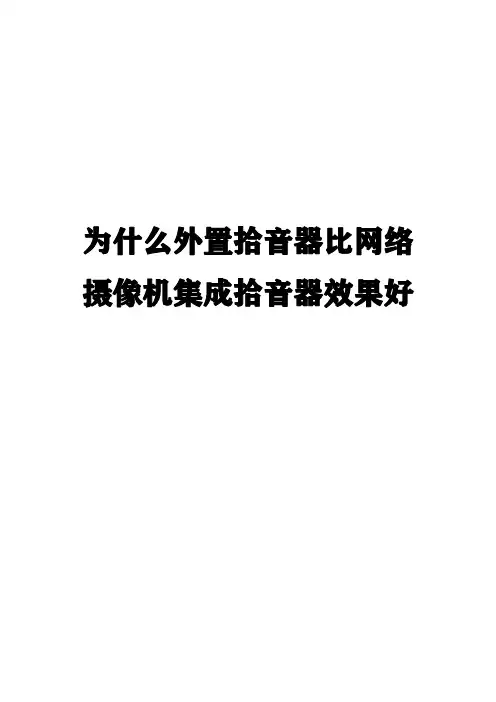

为什么外置拾音器比网络摄像机集成拾音器效果好一、网络摄像机采用内置麦克风拾音，对外宣称是内置拾音器拾音器通常被设计成高灵敏度，集成前置放大电路，能采集到现场细微声音，麦克风是低灵敏的，要在很近的距离对准了说话才行；拾音器分为全指向和定向的，而麦克风是定向的；拾音器比麦克风增加了稳压电路、选频电路、前置音频放大级，可以直接驱动音响设备，麦克风需要接功放才能播放声音。

二、网络摄像机供电方式会导致内置拾音器（麦克风）拾音效果极差由于拾音器需要用线性稳压电源单独供电，而摄像机内置拾音器（麦克风），通常由摄像机电源直接供电。

考虑到现场摄像机供电方式多样化（集中供电、开关电源供电），用网络摄像机的电源容易引起地回路，导致有电流声等诸多问题，所以采用网络摄像机内置拾音器效果极差。

三、音频采集技术分为多种指向型采集技术，网络摄像机内置拾音器（麦克风）受安装位置、音频融合技术限制，无法实现根据不同环境匹配不同指向型拾音器由于摄像机在现场具体应用中，首先会考虑对现场画面最佳采集位置进行安装，而视频画面对安装环境要求和拾音器对安装环境要求又完全不同。

音频信号采集分为全指向型拾音采集、指向型拾音采集、单指向型拾音采集，而不同指向型音频采集技术，对不同角度，不声压范围、不同灵敏度声音又表现出不同声音效果。

网络摄像机无法根据现场具体安装环境更好的匹配音频采集技术与具体应用的匹配。

四、外置拾音器会根据现场监听环境范围要求，采用多种款式拾音器供选择，而网络摄像机内置拾音器，不可能同时兼顾画面采集角度距离和音频采集范围的要求外置拾音器通常会根据现场监听范围分为1.5米、2米、5米、1 5米、30米等等不同监听距离拾音器。

又会根据监听面积分为10~35平方米、10~40平方米、10~50平方米、10~60平方米、10~100平方米、10~120平方米等等不同监听面积的拾音器。

而且网络摄像机内置拾音器（麦克风）受摄像机画面采集角度距离和音频采集范围双重限制，不可能灵活匹配具体环境音频采集应用。

【基础】监控设备与拾音、报警设备连线方法大全网络摄像机和硬盘录像机除了进行视频画面监控，搭配外接安防周边设备也可以实现多样化的功能，例如：音频播放、语音对讲、报警响应等，用法多样，适用于各类场景。

常见的外接设备如下：下面给大家介绍这些外接设备与摄像机和录像机的连接方法。

1摄像头外接拾音器的连接方法网络摄像机（以下简称IPC）语音输入目前有两种方式：第一种方法是 Micin，不需要外接设备，可通过 IPC 内置的 MIC 口采集音频；第二种方法就是 Linein，需外接拾音器，连接 IPC 的 AudioIN 接口，通过拾音器收音。

目前市场上主要有两类外接拾音器，不同类拾音器连接方式稍有不同，具体可参考如下：三线制拾音器的连接方法三条线分别为电源正极（红色）、公共地线（黑色）、音频正极（白色或黄色），其中黑色的公共地线需要接12V 电源负极和音频IPC 地线口( G )，连接图可参考如下：（点击查看大图）莲花头拾音器的连接方法这类拾音器可通过对应的转接头转换，再通过RVVP 屏蔽线接入音频 IPC，连接图可参考如下：（点击查看大图）2摄像头外接音响的连接方法音频IPC 可接入音响、扬声器实现语音的输出，需要连接到IPC 的 AudioOUT 接口，以音响为例，连接图可参考如下：（点击查看大图）3摄像头外接烟雾探测器（报警输入）外接报警检测设备探测到异常情况时发送信号告知 IPC，IPC 随即采取对应措施处理。

常用的外接探测器种类较多，例如：声音探测器、红外探测器、烟雾探测器等等，连接到 IPC 的 ALARM IN 接口，以烟雾探测器为例连接图可参考如下：（点击查看大图）4摄像机外接报警输出设备摄像机可以通过外接报警器实现特定告警功能，如外接警灯、警铃、蜂鸣器等设备，连接到 IPC 的 ALARM OUT 接口，以蜂鸣器为例连接图可参考如下：（点击查看大图）硬盘录像机（简称NVR）一般也是可以支持音频的输入、输出，可搭配音响、拾音器等外接设备实现音频相关应用。

摄像头品牌海康威视
拾音器半球形
互接口:摄像头标着audio（485接口）；拾音器白色线接in口、黑色线接挨着in 的G 口
拾音器一共三根线白色音频线黑色负极红色正极；在使用的时候可以选择用网线将3跟线延长，方便操作（如用1根白橙线延长白色音频线、2根棕色线同接黑色负极这样满足操作需求、1根橙色线接红色正极）延长线最好一样长短。

（注意部分电源适配器正负有区别首先检查正负有电笔可以用电笔检测没有的话可以用适配器检测当适配器正常供电时拾音器会亮红灯）。

另外一般适配器纯黑色线为负极带花纹或者字体为正极
具体操作步骤
1.将12V 电源适配器从中剪断
2.将拾音器线延长，白色1根红色1根黑色2根
3.将已剪断的电源适配器重新接好，并将拾音器上红色延长线与黑色延长线（2根中
任意一根）分别与其连接(红色接正即火线黑色接负即零线、地线)
4.通电查看拾音器是否通电，如果通电拾音器内部电子板上有红灯亮起；未亮就
说明接错，将红黑连接线互换，直到红灯亮起通电为止。

5.断电将拾音器白色音频线接摄像头AUDIO in口，剩下的黑色线接紧挨摄像头
AUDIO in口旁的G口（注: 需要用上最小号一字型螺丝刀）
6.将以上步骤完成后，摄像头跟拾音器就共同使用一个电源适配器连接也没问题了。

(注意:因为配备的12V电源适配器伏数有限，根据会场实际情况可以选用网线做中间电源线网线中1236四口做信号其余做电源连接或者就近新增电源及插座)。

监控摄像设备的连接方法
监控摄像设备可以通过有线连接和无线连接两种方式进行连接。

有线连接方法：
1. 使用网线连接：将监控摄像设备和网络交换机、路由器等网络设备通过网线连接起来，然后通过网络设备连接到监控系统的服务器或监控中心。

2. 使用同轴电缆连接：将监控摄像设备和监控设备直接使用同轴电缆进行连接。

这种连接方式适用于模拟监控摄像设备。

3. 使用电力线联动适配器连接：使用电力线联动适配器将监控摄像设备和电源插座之间的电力线连接起来，然后通过电力线传输数据和视频信号。

无线连接方法：
1. 使用Wi-Fi连接：支持无线功能的监控摄像设备可以通过Wi-Fi网络连接到监控系统的服务器或监控中心。

需要先将监控摄像设备与所要连接的Wi-Fi网络进行配对和设置。

2. 使用3G/4G/5G网络连接：监控摄像设备可以通过手机网络连接到监控系统的服务器或监控中心，无需依赖于Wi-Fi网络。

无论是有线连接还是无线连接，都需要先进行设备的配对和设置，确保设备能够正常地连接到监控系统的服务器或监控中心。

拾音器的安装方法及注意事项一、拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。

拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。

尽量靠经主要音源。

例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。

不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。

安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。

拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

音频线与电源线最好分开走线，避免电流干扰。

三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。

拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。

由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。

不需要为每一个拾音器单独配电源适配器。

这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。

tp监控收音问题
音频是监控环境的重要信息，关于音频收音问题和解决办法。

1、摄像机自带拾音器效果如何？
答：音频摄像头稳定拾音距离在5米以上，但实际监控中与摄像头MIC朝向方位、环境中声源的声音高低都有关系。

经过实测，正常情况下可以清晰听到8-10米以上的普通人声。

2、如何设置摄像机音频参数？
答：摄像头WEB界面可以设置音频编码、音频输入、音频开关、噪声过滤等一些功能。

3、摄像机能否外接拾音器？
答：绝大部分摄像机已经标配MIC拾音，大多数情况不需要外接拾音器，所以也没有预留拾音器接口。

部分摄像机的尾线上支持音频端子，支持有AudioIN即可外接拾音器。

4、摄像机如何外接拾音器？
答：常见的拾音器大致分为两种：音频莲花头+电源头以及拾音三线制拾音器。

无论是哪种拾音器，接线原理都是外接电源接拾音器正极、地线；音频摄像头接拾音器音频线、地线。

5、音频摄像机+录像机连接后没声音怎么办？
答：没声音一般需要检查摄像机的音频设置、摄像机音频采集、录像机音频播放操作、录像机音频外接设备。

监控摄像头如何能听到声音？
1、摄像头自身带拾音功能
在一些常用的家居类摄像头，自身就是带拾音器的，只要安装好摄像头，然后下载厂家的APP，扫描摄像头二维码，绑定后，就能通过手机APP听到摄像头的声音，并能实现语音对讲。

2、加装拾音器
现在很多项目机的摄像头本身是不带拾音功能，需要添加拾音器，才能实现摄像头的录音功能。

①数字监控安装拾音器
现在常用的就是数字摄像头，需要先检查自己的摄像头是否支持拾音功能，可以去官网上查看对应的摄像头参数中是否有音频接口，有了音频接口就可以加装拾音器了，拾音器的供电可以通过监控电源12V2A供电，也可以通过POE供电，POE供电时需要借助POE分离器，非常的方便。

②模拟摄像头加装拾音器
模拟摄像头安装拾音器的时候，需要仔细看DVR后面的接口是有有拾音器接口，一般DVR会标明AUDIO IN接口，有了这个标志就表示支持安装拾音器。

3、如何设置
拾音器和摄像头安装好之后，需要对网络硬盘录像机的码流进行设置，web登录硬盘录像机管理界面，选择配置，在选择音视频，选择视频流，更改为复合流，并勾选记录音频，最后保存。

综上所述，现在家居的摄像头都是自带拾音功能的非常方便，还有一些项目机没有自带拾音器需要加装拾音器，拾音器安装好之后，在进硬盘录像机进行配置，勾选复合流，记录音频，最后保存，这样就可以实现录音功能了。

拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。

拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。

尽量靠近主要音源。

例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。

不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。

一：安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。

拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

音频线与电源线最好分开走线，避免电流干扰。

三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。

拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。

由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

单个拾音器消耗的电流大约20毫安，一个1安培的直流稳压电源可以供几个拾音器同时工作。

不需要为每一个拾音器单独配电源适配器。

这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。

尽量不要使用开关电源，它可能会导致大量的电路杂音！市面上很多开关电源品质差，纹波系数非常大，会引起拾音器有嗡嗡声。

WAPA高清视频监控系统摄像机音频采集和双向语音对讲解决方案技术特点技术特点因为IP视频监控的飞速发展，传统CCTV系统中单一的视频内容并不能最大程度的还原监控现场的真实情况，因此，一种新的监控方式出现了，即视、音频的同步采集、显示/播放、存储记录。

在传统CCTV中，系统使用彼此独立的视频和音频采集设备，独立的传输线路（视频线缆和音频线缆），在输入至DVR后，视、音频模拟信号进入各自的通道，由各自的编码芯片完成信号的采样、量化和压缩编码，最后同步写入磁盘中进行保存。

由于灵活性和扩展性存在缺陷，且需要敷设两组线路，施工操作不便，使得视、音频实时同步的监控解决方案一直受制于模拟系统的瓶颈限制而无法有所突破。

直到IP监控的出现，它带来了一种全新的架构---基于以太网。

将DSP的数字编码前移至摄像机，通过IP 网络传输，而后端也提供了更优质的数据存储和解码。

基于此的视、音频同步采集和双向语音对讲技术，以成熟的姿态进入到了广大实际案例的应用中。

WAPA的百万高清摄像机，提供了外接拾音器的接口，通过外接拾音器设备，在满足采集高清视频图像，进行H.264/MPEG-4视频编码的同时，也能将拾音器采集到的音频信号以G.721的编码方式进行编码。

并将编码压缩后的数字视、音频信号一起以IP形式打包，输出，通过网络进行传输。

WAPA的音频采集有两种实现方式：通过摄像机内置的拾音器完成拾音，由摄像机完成编码并输出；通过外设拾音器完成拾音，由摄像机完成编码并输出。

将拾音器的音频端子连接至摄像机的音频输入（audio in），以此来采集现场音频信号。

因为一般的应用环境强调声音信号的清晰度，所以采用外接拾音器（全向采集或定向采集）能够覆盖更大的监听范围，同时更重要的，能够带来更好的声音效果。

因此在实际工程案例中，这种方式也是应用更多的。

摄像机除了具备现场视、音频采集的功能，还能够衍生出双向语音对讲的功能，可以将后端NVR、中控主机操作员的语音指令通过网络发送给前端监控点，由摄像机背板的音频输出接口（audiu out）输出，以此完成前后端语音数据的对讲。

拾音器与常用设备的接法监控拾音器一种用于声音采集的设备。

常用与音频监控/录音系统之中，属于前端采集设备。

监控拾音器无法单独完成录音/监控工作，它必须接入相对应的系统之中。

也就是它的后端必须有存储或者输出设备才能发挥拾音器的作用。

在拾音器的工作中，我们经常会遇见许多的问题，其中要与其他设备对接的问题时常困扰着一些用户。

那么拾音器怎么接耳机/硬盘录像机/音箱/网络摄像机呢？今天思正科技为大家介绍几种常见的与拾音器对接的设备，希望能解决用户的困扰。

一：三线制拾音器因为拾音器需要运用在多种不同的设备上，所以市面上大多数的监控拾音器都是三线制的。

只有极少部分或者特别定制的拾音器才会有四线制或者带3.5母头输出。

三线制拾音器三根线分别代表了红线：电源正极白线：音频正极黑线：公共端(音频/电源负极)图片如下：二：与设备的对接2.1与电源因为监控拾音器都内置了放大电路，所以一点电流干扰也会造成很大的电流声。

因此在电源的选择上必须是直流稳压12V 的干净电源，忌讳使用开关电源。

思正监控拾音器与电源的接线有两种方式。

与专业电源图：与普通电源图：2.2与音箱耳机等输出设备接线图如下：2.3与音频录像机(DVR/NVR) 接线图如下：3.4与网络摄像机接入网络摄像机实现同步录音录像的时候必须注意，因为绝大部分拾音器只能接入Line In输入，而有部分的网络摄像机音频输入端口为Mic In，因此在选购时必须问清楚厂商网络摄像机音频的输入模式。

有些网络摄像机的输入端口显示为Mic In但其实是具备了两种输入模式，加入在接入后发现声音有问题，一定要进入摄像机的系统界面设置音频输入模式。

拾音器在接入网络摄像机后，再通过网线链接交换机最后接入NVR中。

接线图如下：注：因为市面上多数的拾音器是三线制，因此在接入后端设备与接电(普通电源)的同时，必须把拾音器的公共端(思正拾音器的黑线)分为两股，一股接入电源负极，一股接入音频负极。
