监控拾音器(监听头)在安装过程中接线的几个注意事项

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。

4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。

机柜架的背面、侧面，离墙距离，考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。

5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。

检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。

C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。

2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。

3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。

4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。

5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。

6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。

准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

现在的监控设备不仅能录像，还能把声音记录下来，但是大部分摄像机需要安装拾音器才能记录声音，在拾音器的安装使用过程中，偶尔也会遇到一些令人头疼的问题。

今天就来给大家分析一下这些问题是怎么导致的。

一、摄像机接了拾音器但是噪音大?建议施工时采用抗干扰能力强的产品，连接线要用带屏蔽层的，接头焊接要规范，不要与高于220V的电路一起走线，这样能有效避免录音时出现电流噪音。

如果出现噪声大的问题，有可能是以下几个方面原因导致的：1. 选用的电源有问题、电压不足、或使用了普通开关电源等，都可能造成音质差。

建议选用线性稳压直流电源；2. 线材劣质、接线头不牢靠等情况，也会导致音质差、声音小并伴随很强的噪声；3. 所使用的拾音器本身没有噪声抑制处理功能。

二、摄像机接了拾音器但是没有声音?先检查接线是否正常，如果接线正确，建议用二分法来排除故障。

1.将拾音器接入到其他类型摄像机上看是否有声音，判断拾音器是否正常；2. 用手机输出声音，接入到摄像机，来判断摄像机的音频功能是否正常；3. 拾音器电源供电是否正常：拾音器需要供电才能工作，一般为+12V供电，需要确认拾音器是否上电，可通过拾音器的电源指示灯来观察。

4. 网络摄像机内部设置是否正确：网络摄像机可以设置数据流格式为(视频流和复合流)，当用到音频时需要使用复合流。

三、摄像机外接拾音器声音断断续续？这种情况一般是由于网络原因导致。

网络连接不稳定可能会导致画面或声音不连续，建议先测试下网速，如果网速是好的，再查看网线是否正常。

四、常见几种噪音及处理方案1. 交流声（嗡嗡声）：通常是由于设备、线路滤波和屏蔽不良造成的，塑料壳的设备屏蔽没有金属壳好。

建议将设备外壳通过导线接地，或者更换屏蔽性良好的线材。

2. 嗞嗞声：通常由于音频线屏蔽不良造成，建议使用屏蔽良好的屏蔽双绞线。

3. 交流声：通常由于放大器附近有电磁泄漏造成，如电源适配器、电源变压器、市电线路等。

解决方法：将放大器远离干扰源。

摘要:拾音器作为音频信号的采集器件，在公检法审讯、信访、会议室等需要现场监控的场所中起着重要的作用，也是智能化多媒体教室不可缺少的。

本文叙述了监控用拾音器在教室中的布线安装及与各种音频设备器件的连接。

关键词:拾音器音频安装连接拾音器是一种靠接收声音震动，将声音放大的电声学仪器。

中文名称：拾音器，学名：监听头，英文名称：AudioMonitoring。

工作原理：一个麦克风音头加上前置放大电路，输出的音频信号可直接连接在音频设备的LINE IN 或AUX IN 接口上。

拾音器按性能分有吉他拾音器和监控用拾音器，两种拾音器的构成有所不同，相应的原理也不完全一样，这里主要介绍的是监控用拾音器的安装和连接。

1拾音器的设计安装现在使用的监控拾音器一般都是数字拾音器，它内置数字降噪及浮点相位处理芯片，可以最大限度地降低噪音，还原人声，适合于性能要求高的环境。

比如审讯室，多媒体教室、录播教室等。

下面以艾力特KO-220拾音器为例来介绍监控用拾音器在多媒体教室中的安装。

这款拾音器拾音范围大、灵敏度高、无指向性、输出信号幅度大（2.5Vpp/-25dB），一般的只有0.75-1Vpp、传输距离远（3000米）；由于采用高灵敏度全指向性电容咪头，声音清晰自然；内置雷击保护、电源极性反接保护和静电保护；自适应动态降噪处理，含有高速DSP 数字信号处理器和数字降噪信号处理电路，能有效的防止语音信号失真及衰减；美国BOURNS 专用电位器，可靠音量调节等特点。

因此声音清晰，在需要现场监控的诸多场所中应用广泛。

只要严格按要求布线安装好拾音器，拾音器就能正常工作。

安装步骤：图1是KO-220的实物图，采用三线制连线。

电源正极(红)、音频正极(白)，公共地(黑)；要求是直流稳压电源DC12V （9V-18V）供电，电流强度为60mA，与之相连的传输电缆选用3芯0.5mm2RVVP 屏蔽电缆。

1.1安装位置的选择拾音器可选择安装的位置有：天花板吸顶或吊顶、墙面侧挂、桌面嵌入式、埋墙隐蔽安装。

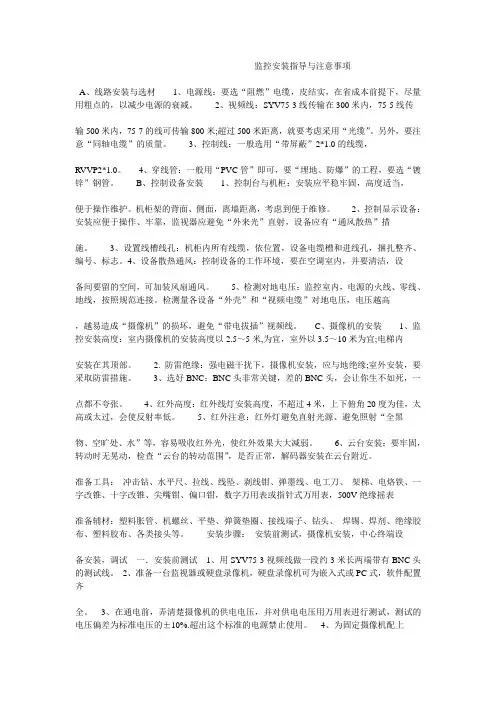

监控摄像头安装流程监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。

4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。

机柜架的背面、侧面，离墙距离，考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。

5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。

检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。

C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。

2.防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。

3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。

4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。

5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。

6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。

监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

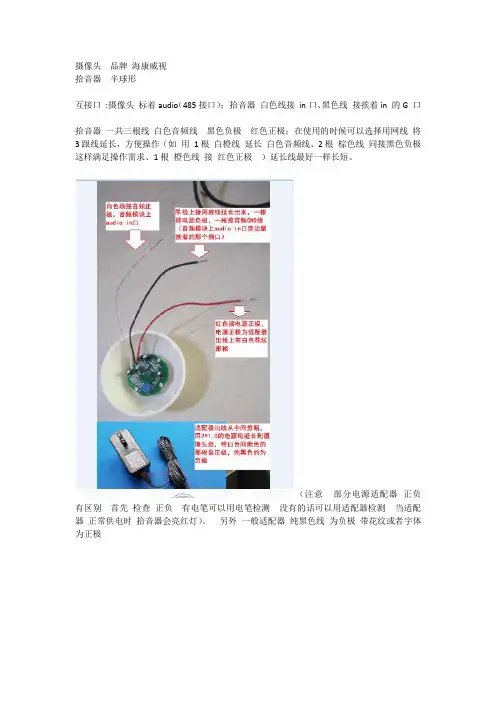

摄像头品牌海康威视
拾音器半球形
互接口:摄像头标着audio（485接口）；拾音器白色线接in口、黑色线接挨着in 的G 口
拾音器一共三根线白色音频线黑色负极红色正极；在使用的时候可以选择用网线将3跟线延长，方便操作（如用1根白橙线延长白色音频线、2根棕色线同接黑色负极这样满足操作需求、1根橙色线接红色正极）延长线最好一样长短。

（注意部分电源适配器正负有区别首先检查正负有电笔可以用电笔检测没有的话可以用适配器检测当适配器正常供电时拾音器会亮红灯）。

另外一般适配器纯黑色线为负极带花纹或者字体为正极
具体操作步骤
1.将12V 电源适配器从中剪断
2.将拾音器线延长，白色1根红色1根黑色2根
3.将已剪断的电源适配器重新接好，并将拾音器上红色延长线与黑色延长线（2根中
任意一根）分别与其连接(红色接正即火线黑色接负即零线、地线)
4.通电查看拾音器是否通电，如果通电拾音器内部电子板上有红灯亮起；未亮就
说明接错，将红黑连接线互换，直到红灯亮起通电为止。

5.断电将拾音器白色音频线接摄像头AUDIO in口，剩下的黑色线接紧挨摄像头
AUDIO in口旁的G口（注: 需要用上最小号一字型螺丝刀）
6.将以上步骤完成后，摄像头跟拾音器就共同使用一个电源适配器连接也没问题了。

(注意:因为配备的12V电源适配器伏数有限，根据会场实际情况可以选用网线做中间电源线网线中1236四口做信号其余做电源连接或者就近新增电源及插座)。

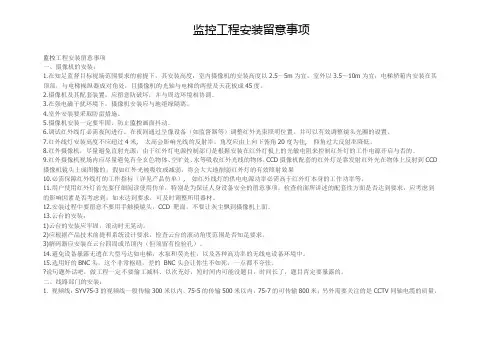

监控工程安装留意事项监控工程安装留意事项一、摄像机的安装：1.在知足监督目标视场范围要求的前提下，其安装高度：室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜；电梯轿箱内安装在其顶部，与电梯操纵器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。

2.摄像机及其配套装置，应留意防破坏，并与周边环境相协调。

3.在强电磁干扰环境下，摄像机安装应与地绝缘隔离。

4.室外安装要采取防雷措施。

5.摄像机安装一定要牢固，防止监控画面抖动。

6.调试红外线灯必需夜间进行。

在夜间通过呈像设备（如监督器等）调整红外光束照明位置。

并可以有效调整镜头光圈的设置。

7.红外线灯安装高度不应超过4米,太高会影响光线的反射率。

角度应由上向下俯角20度为佳,仰角过大反射率降低。

8.红外摄像机，尽量避免直射光源，由于红外灯电源控制部门是根据安装在红外灯板上的光敏电阻来控制红外灯的工作电源开启与否的。

9.红外摄像机视场内应尽量避免有全玄色物体、空旷处、水等吸收红外光线的物体，CCD摄像机配套的红外灯是靠发射红外光在物体上反射到CCD 摄像机镜头上成图像的，假如红外光被吸收或减弱，将会大大地削弱红外灯的有效照射效果10.必需保障红外线灯的工作指标（详见产品仿单）,如红外线灯的供电电源功率必需高于红外灯本身的工作功率等。

11.用户使用红外灯首先要仔细阅读使用仿单，特别是为保证人身设备安全的留意事项。

检查前面所讲述的配套性方面是否达到要求，应考虑到的影响因素是否考虑到，如未达到要求，可及时调整所用器材。

12.安装过程中要留意不要用手触摸镜头，CCD 靶面，不要让灰尘飘到摄像机上面。

13.云台的安装：1)云台的安装应牢固，滚动时无晃动。

2)应根据产品技术前提和系统设计要求，检查云台的滚动角度范围是否知足要求。

3)解码器应安装在云台四周或吊顶内（但须留有检验孔）。

14.避免设备暴露无遗在大型马达如电梯，水泵和荧光柱，以及各种高功率的无线电设备环境中。

安装监控的注意事项1、摄像机电源问题在电源选择上，应该选择具有防雷和防漏电措施，具有安全接地的设备。

常用电源类型有AC220V、AC24V>DCl2V、DC5V,使用前应先确认使用设备是何种供电类型，DC电源应具有净化功能，其标准功率应该大于系统使用总功率的1.5倍。

在线径和传输距离上，近距离建议采用RVV2*1.0电源线，远距离建议采用RW2*1.5以上电源线。

在电源衰减问题上，同一个电源适配器上挂的摄像机不能太多，否则容易造成电压不稳定。

近距离可直接采用直流供电，远距离（Ioo米以上）供电时，中间最好用交流，一般建议用一根交流220V总电源过去，再转成直流电源，变压器距摄像机近，则电流损耗就低，图像越稳定。

红外摄像机使用直流电源，功率必须满足最大功耗。

在室外场合应加防水线盒，以起到保护作用。

2、摄像机防水保护防水摄像机出现进水情况一般是安装过程中没有进行防水保护，在安装摄像机时一定要做好防水保护措施，避免无法正常使用。

3、摄像机接地指导摄像机接地包括视频接地和电源接地。

视频接地一般通过终端设备如DVR或矩阵接地，从而间接接地。

如果中间通过了光端机等视频传输设备，则建议视频接地在摄像机本地做接地处理；电源接地是指在使用开关电源等集中供电时候，交流电和直流电接地端需共地,如图：而接地标准要求接地线所用的铜芯绝缘导线和电缆，其截面不应少于6平方毫米,埋线深度不小于0.5米，接地电阻小于4欧姆。

4、网线传输距离限制摄像机建议使用超五类的或者六类的带屏蔽8芯网线，网线的传输距离理论上不能超过IoOm,实际施工中建议不要超过80m。

如果因为摄像机跟录像机之间距离较远，建议交换机的层数不要超过3层,避免因交换机层数多而造成数据丢失。

如果距离较远，可以使用光纤收发器来进行传输。

5、摄像机防雷保护监控安防工程使用的摄像机需要采用避雷措施,可有效防止6000V以下的瞬时雷击、浪涌等各类脉冲信号对设备造成的损坏。

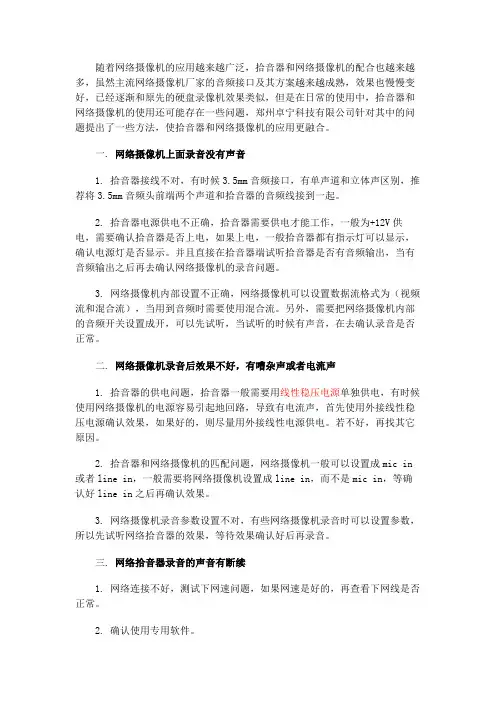

随着网络摄像机的应用越来越广泛，拾音器和网络摄像机的配合也越来越多，虽然主流网络摄像机厂家的音频接口及其方案越来越成熟，效果也慢慢变好，已经逐渐和原先的硬盘录像机效果类似，但是在日常的使用中，拾音器和网络摄像机的使用还可能存在一些问题，郑州卓宁科技有限公司针对其中的问题提出了一些方法，使拾音器和网络摄像机的应用更融合。

一. 网络摄像机上面录音没有声音1. 拾音器接线不对，有时候3.5mm音频接口，有单声道和立体声区别，推荐将3.5mm音频头前端两个声道和拾音器的音频线接到一起。

2. 拾音器电源供电不正确，拾音器需要供电才能工作，一般为+12V供电，需要确认拾音器是否上电，如果上电，一般拾音器都有指示灯可以显示，确认电源灯是否显示。

并且直接在拾音器端试听拾音器是否有音频输出，当有音频输出之后再去确认网络摄像机的录音问题。

3. 网络摄像机内部设置不正确，网络摄像机可以设置数据流格式为（视频流和混合流），当用到音频时需要使用混合流。

另外，需要把网络摄像机内部的音频开关设置成开，可以先试听，当试听的时候有声音，在去确认录音是否正常。

二.网络摄像机录音后效果不好，有嘈杂声或者电流声1. 拾音器的供电问题，拾音器一般需要用线性稳压电源单独供电，有时候使用网络摄像机的电源容易引起地回路，导致有电流声，首先使用外接线性稳压电源确认效果，如果好的，则尽量用外接线性电源供电。

若不好，再找其它原因。

2. 拾音器和网络摄像机的匹配问题，网络摄像机一般可以设置成mic in 或者line in，一般需要将网络摄像机设置成line in，而不是mic in，等确认好line in之后再确认效果。

3. 网络摄像机录音参数设置不对，有些网络摄像机录音时可以设置参数，所以先试听网络拾音器的效果，等待效果确认好后再录音。

三.网络拾音器录音的声音有断续1. 网络连接不好，测试下网速问题，如果网速是好的，再查看下网线是否正常。

2. 确认使用专用软件。

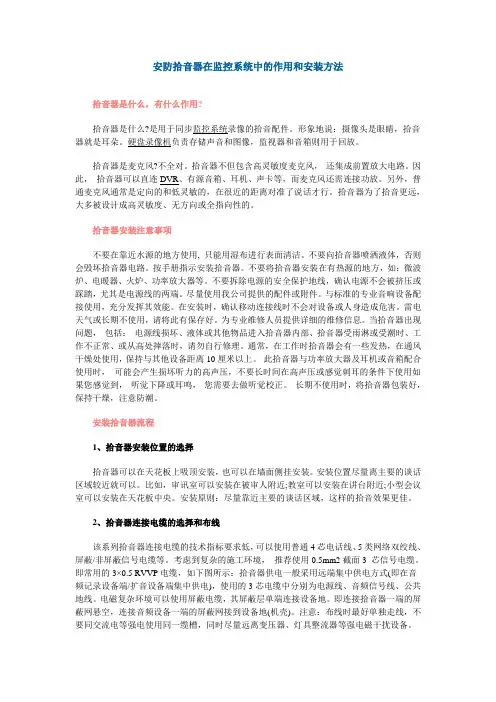

安防拾音器在监控系统中的作用和安装方法拾音器是什么，有什么作用?拾音器是什么?是用于同步监控系统录像的拾音配件。

形象地说：摄像头是眼睛，拾音器就是耳朵。

硬盘录像机负责存储声音和图像，监视器和音箱则用于回放。

拾音器是麦克风?不全对。

拾音器不但包含高灵敏度麦克风，还集成前置放大电路。

因此，拾音器可以直连DVR、有源音箱、耳机、声卡等，而麦克风还需连接功放。

另外，普通麦克风通常是定向的和低灵敏的，在很近的距离对准了说话才行。

拾音器为了拾音更远，大多被设计成高灵敏度、无方向或全指向性的。

拾音器安装注意事项不要在靠近水源的地方使用, 只能用湿布进行表面清洁。

不要向拾音器喷洒液体，否则会毁坏拾音器电路。

按手册指示安装拾音器。

不要将拾音器安装在有热源的地方，如：微波炉、电暖器、火炉、功率放大器等。

不要拆除电源的安全保护地线，确认电源不会被挤压或踩踏，尤其是电源线的两端。

尽量使用我公司提供的配件或附件。

与标准的专业音响设备配接使用，充分发挥其效能。

在安装时，确认移动连接线时不会对设备或人身造成危害。

雷电天气或长期不使用，请将此有保存好。

为专业维修人员提供详细的维修信息。

当拾音器出现问题，包括：电源线损坏、液体或其他物品进入拾音器内部、拾音器受雨淋或受潮时、工作不正常、或从高处摔落时，请勿自行修理。

通常，在工作时拾音器会有一些发热，在通风干燥处使用，保持与其他设备距离10厘米以上。

此拾音器与功率放大器及耳机或音箱配合使用时，可能会产生损坏听力的高声压，不要长时间在高声压或感觉刺耳的条件下使用如果您感觉到，听觉下降或耳鸣，您需要去做听觉校正。

长期不使用时，将拾音器包装好，保持干燥，注意防潮。

安装拾音器流程1、拾音器安装位置的选择拾音器可以在天花板上吸顶安装，也可以在墙面侧挂安装。

安装位置尽量离主要的谈话区域较近就可以。

比如，审讯室可以安装在被审人附近;教室可以安装在讲台附近;小型会议室可以安装在天花板中央。

安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

如何正确安装和使用监控设备的注意事项随着科技的不断进步和社会的发展，监控设备在我们的生活中扮演着越来越重要的角色。

无论是保护财产安全，还是维护公共秩序，监控设备都发挥着不可忽视的作用。

而正确安装和使用监控设备，则是保证其有效功能发挥的关键。

本文将从几个方面介绍安装和使用监控设备的注意事项，帮助读者更好地运用这一技术。

一、选择适合的监控设备首先要根据自己的实际需求和场地状况选择适合的监控设备。

不同的环境和需求需要不同类型和规格的监控设备。

例如，室内和室外所需的设备可能会有所不同，尽量选择具备高清画质和良好夜视效果的设备，以保证监控画面的清晰度。

二、合理布置监控设备安装监控设备时要注意其布置位置和角度。

首先，应选择安装位置以最大限度地覆盖监控区域，例如入口、走廊等地。

其次，要根据不同的监控需求调整监控设备的角度，以达到最佳的录像效果。

另外，在选择安装位置时，要避免距离光源太近或太远，以避免画面过亮或过暗。

三、确保供电和网络的稳定监控设备一般都需要外接供电和联网使用。

因此，在安装监控设备时，要确保其供电和网络连续稳定。

可以选择稳定的电源插座，避免使用多路插座或长时间使用延长线，以避免电源不稳定或跳闸。

此外，要确保设备与路由器的信号稳定连接，以保证远程访问监控画面的稳定性。

四、设置合理的存储和访问权限监控设备通常需要设置合理的存储和访问权限。

首先，要选用高品质的硬盘，以确保录像的质量和持久性。

其次，要定期清理和备份存储设备中的录像文件，以免存储空间不足。

另外，在设置访问权限时，要根据实际需求，合理分配不同用户的权限，以确保信息的安全性。

五、定期检查和维护监控设备定期检查和维护监控设备对于其正常运行和保持良好功能是至关重要的。

从硬件方面来说，可以定期清洁设备表面和镜头，以保持画面的清晰度。

另外，还应定期检查设备的电源、网络连接等是否正常。

从软件方面来说，要及时升级设备操作系统和相关应用程序，以确保其功能的稳定性和安全性。

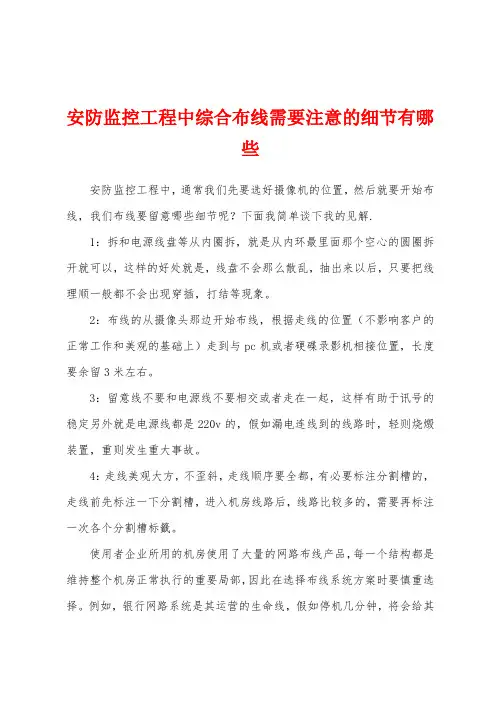

安防监控工程中综合布线需要注意的细节有哪些安防监控工程中，通常我们先要选好摄像机的位置，然后就要开始布线，我们布线要留意哪些细节呢？下面我简单谈下我的见解.1：拆和电源线盘等从内圈拆，就是从内环最里面那个空心的圆圈拆开就可以，这样的好处就是，线盘不会那么散乱，抽出来以后，只要把线理顺一般都不会出现穿插，打结等现象。

2：布线的从摄像头那边开始布线，根据走线的位置（不影响客户的正常工作和美观的基础上）走到与pc机或者硬碟录影机相接位置，长度要余留3米左右。

3：留意线不要和电源线不要相交或者走在一起，这样有助于讯号的稳定另外就是电源线都是220v的，假如漏电连线到的线路时，轻则烧燬装置，重则发生重大事故。

4：走线美观大方，不歪斜，走线顺序要全都，有必要标注分割槽的，走线前先标注一下分割槽，进入机房线路后，线路比较多的，需要再标注一次各个分割槽标籤。

使用者企业所用的机房使用了大量的网路布线产品，每一个结构都是维持整个机房正常执行的重要局部，因此在选择布线系统方案时要慎重选择。

例如，银行网路系统是其运营的生命线，假如停机几分钟，将会给其业务造成很大的损失。

在企业经济允许的情况下，可以全部採用光缆布线方案。

但客观环境是现实的，预算是有限的。

所以，在选择布线系统时，不过行业人士也曾一再强调，在做决策时千万不要仅着眼于初期本钱，这一点对布线系统选择至关重要。

应经过实际情况的分析，选择出最适合自己需求的解决方案，同时本钱又在预算範围之内。

面对布线工程错综複杂的线缆，应拥有一套便于治理的方案，各类线缆应有统一标识，便利配线、跳线。

因此在选择系统方案时，遵循易治理原则是不行忽视的一项。

总之，随着布线行业的发展，各种方案的推出都有其中的最科学性或最新技术，那么在面对布线系统方案选择时，应多方面加以考虑，根据使用者企业实际情况与日后发展需求，选择最具实用性、经济性的布线系统解决方案，为使用者企业之后发展需求做后备。

拾音器的安装方法及注意事项-CAL-FENGHAI.-(YICAI)-Company One1拾音器的安装方法及注意事项一、拾音器安装位置的选择经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。

拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。

尽量靠经主要音源。

例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。

不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。

安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。

二、拾音器连接电缆的选择和布线到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，SWIFTCN拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。

如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*或者2*，原则是距离越远线径尽量越粗。

拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。

注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。

音频线与电源线最好分开走线，避免电流干扰。

三、供电的相关问题音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。

拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。

由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。

单个SWIFTCN拾音器消耗的电流大约1-20毫安，一个1安培的直流稳压电源可以供几个SWIFTCN拾音器同时工作。

监控摄像头安装注意事项
如果你买回来监控摄像头回来发现不会安装，急死人，今天和大家分享，监控摄像头应该如何安装，在安装的过程中有什么需要注意的事情？一、安装前在安装监控摄像头之前，你应该知道摄像头放在什么地方，要固定在哪里，也就是你心里知道监控区域是哪里。

摄像头的固定位置还是很重要的，摄像头的主要参数就是有效距离。

二、安装进行时如果模拟监控摄像头接到电脑上，你需要进行下面的操作：1、DV直流12v电源、摄像机支架、长度75-3视频线、俩芯电源线、采集卡还有BNC头一对。

2、采集卡在电脑主板上安装，驱动。

3、摄像头在合适的位置摆放好之后，链接电源线、焊接BNC头，把线接到电脑。

4、另外一边的BNC焊接好之后连同采集卡，接通电源、5、调整采集卡的配置，可以改变存储时间。

数字监控摄像头前几个步骤和上面是一样的，但是需要安装数字摄像机IP扫描软件，然后登陆摄像机进行配置，调整存储方式。

如果是一个商家的话，监控摄像头应该选择长线的，路线图保存后，为了方便后期的调整和维护。

三、注意事项主机的摆放应该选择通风防潮防火的地方，在监控主机上不要安装一些没有用的东西。

以上两种除了通过录像机或电脑监控外，我们如果要设置手机远程监控，只要有一个能上网的手机
(WiFi/4G都行)，下载对应安防设备的软件APP就可以通过手机远程监控了。

拾音器的作用和安装方法拾音器是一种用来捕捉声音并将其转化为电信号的设备，它在音乐演出、录音、语音识别等领域都有着重要的作用。

在本文中，我们将介绍拾音器的作用和安装方法，希望能够帮助大家更好地了解和使用这一设备。

首先，让我们来了解一下拾音器的作用。

拾音器通常被用于乐器演奏中，它可以将乐器发出的声音转化为电信号，并传输到扬声器或录音设备中。

这样一来，我们就可以通过扬声器听到乐器的声音，或者通过录音设备录下乐器演奏的声音。

拾音器还可以用于人声的放大和录音，比如在演讲、歌唱或者对话录音中，都可以使用拾音器来捕捉声音并进行放大或录音。

接下来，我们来讨论一下拾音器的安装方法。

首先，我们需要选择合适的拾音器类型，根据不同的需求和场景选择合适的拾音器是非常重要的。

一般来说，拾音器可以分为动态拾音器和电容拾音器两种类型，它们在音质、灵敏度和价格等方面有所不同，需要根据实际需求进行选择。

安装拾音器的步骤如下，首先，将拾音器插入到混音器或录音设备的输入接口中。

接着，将拾音器固定在乐器或话筒上，确保拾音器与声源之间的距离和角度都是合适的。

然后，调整混音器或录音设备的增益和均衡器，使得拾音器捕捉到的声音能够得到最佳的放大和处理效果。

最后，进行声音测试，确认拾音器的安装是否正确，以及声音效果是否符合预期。

除了以上的基本安装步骤外，还需要注意一些细节问题。

比如，在安装动态拾音器时，需要注意避免震动和碰撞，以免影响声音的捕捉效果。

而在安装电容拾音器时，需要注意保持清洁，避免灰尘和污垢影响声音的传输和捕捉。

另外，还需要注意拾音器的线缆连接，确保连接牢固可靠，避免出现松动或断开的情况。

总的来说，拾音器作为一种重要的音频设备，在音乐演出、录音、语音识别等领域都有着广泛的应用。

正确安装和使用拾音器，可以帮助我们更好地捕捉声音，并获得更好的音质和效果。

希望本文能够帮助大家更好地了解拾音器的作用和安装方法，使得大家在实际使用中能够更加得心应手。

监控线路敷设注意事项
1、敷设监控所有线路、线管及配件必须使用质量优质产品。

2、监控电源导线应使用不少于500V耐压绝缘护套线，且导线的截面积应能满足供电和机械强度的要求。

3、监控线路及电源线应当按照敷设场所的环境情况，合理使用相应材质的保护套管，且管路连接、弯曲部位必须使用管件连接。

4、线管的固定、线管在转弯处或直线距离每超过1米应加以固定，确保线路安装牢固。

5、顶棚内管线必须按规范敷设，横平竖直不走捷径，不允许出现拦腰、挂脖、拖地等影响行走及后续施工的情况。

6、监控电源线严禁靠近易燃易爆场所或物品敷设
7、电源布线时应尽量避免导线接头。

如接头不可避免，应在其接头处安装接线盒，并采用压线或焊接方式接线。

确保导线连接和分支处不应受机械力的作用。

8、信号线与电源线不能穿在同一管内，要有区分。

为便于管子穿线和维修，在管路长度超过下列数值时，中间应加装接线盒。

（1）管子长度每超过40米、无弯曲时；
（2）长度每超过25米、有一弯时；
（3）长度每超过15米、有两个弯时；
（4）长度每超过10米、有三个弯时；
9、所有线路不得拖地敷设，线路架空要使用钢绞线敷设，并将线路固定牢固，线路不允许受力。

10、监控变压器不得直接放在天棚上，要求在天棚下做箱进行安装固定。

11、监控线路及电源线在天棚内布线和穿过天棚EPS板处必须套PVC 管防护，以防线路受损。

12、各类线路敷设时严禁缠绕在避雷网、带上，并应与热源、屋顶避雷带等保持足够的安全距离。

如何⽤⽹络监控摄像机系统安装拾⾳器（详细图⽂）监控⼯程的实施，在有些环境下，不光要进⾏视频监控，还要同步录⾳，这就需要在有摄像头的同时，还要接录⾳设备—拾⾳器。

下⾯就来说说如何在⽹络摄像机上接拾⾳器拾⾳器在供电状态下通过⾳频线将采集的⾳频传输到⽹络摄像机，共同通过⽹线传输到硬盘录像机进⾏⾳频录制。

安装⼀套简单的⾳视频监控系统就包括下⾯这些硬件：拾⾳器+⽹络摄像机+交换机+NVR（PC主机）+输出设备与电源（配件）等。

拾⾳器市⾯上常见的三线制拾⾳器红、⽩、⿊线分别代表了电源、⾳频、公共地(负极)。

拾⾳器电源有两种，专⽤电源与普通线形电源常见的某康⽹络摄像机常见带⾳频的⽹络摄像机接法1.拾⾳器与某康⽹络摄像机构成的⾳视频系统将拾⾳器接⼊到专业电源的 1（红线电源正极）、2（⽩线⾳频正极）、3（⿊线公共地）端⼝作为⾳频的输⼊与拾⾳器的供电。

再由4（⾳频输出正极）、5（⾳频输出负极）端⼝输出。

从专业电源4、5端⼝将⾳频线接⾄摄像机的⾳频输⼊端⼝，摄像机插上⽹线，通过路由器由后端访问（NVR或者PC主机）2.拾⾳器与常见摄像机接法（使⽤普通电源）三线制拾⾳器与常见带⾳频的⽹络摄像机需要⽤到下⾯转接头拾⾳器与常见摄像机接法（使⽤普通电源）⾳视频监控系统将拾⾳器对应接⾄配件上，然后分别给拾⾳器供上电，将电源接到配件的DC公头，将⾳频接到摄像机上的⾳频输⼊端⼝（莲花插⼝）再给摄像机供上电，借由⽹线连接⾄路由器（交换机）。

后端（NVR或者PC主机）通过路由器访问前端，即可进⾏⾳视频同步监控。

此接法只适⽤于⽹络监控系统，如果是模拟监控，⾳频需要另外布施⾳频线路，通过bnc头接到硬盘录像机上对应的的⾳频输⼊接⼝。

监控拾音器（监听头）在安装过程中接线的几个注意事项？1、拾音器（又称监听头）引线一般分成两芯，三芯，四芯。

例如举例：峰火（PeakFire）公司的：PK-40N（飞碟型）,PK-025N（子弹头型）。

两芯线（无源拾音器）：白色是信号的正极，屏蔽层是信号的负极。

无源拾音器不需要供电，专门为海康威视、浙江大华、华三通讯、天地伟业、科达等品牌网络摄像机及视频服务器配套音频监控产品。

三芯线（监听头）：红色代表电源的正极，白色代表信号的正极，黑色代表电源的负极及信号的负极。

例如我们峰火的：环境降噪数字拾音器PK-20N,宽动态数字监听头PK-10N,高级原声级数字拾音器WM-200N,半球型原声级数字监听头WM-100VN等。

四芯线（拾音头）：红色代表电源的正极，黑色是电源的负极，白色代表信号的正极，绿色是信号的负极，例如我们峰火的：烟感型数字拾音器WM-150N。

补充说明：WM-150N与SP-15EQ的接线方式烟感型数字拾音器WM-150N连接线端子1：电源正极（12V直流稳压电源）端子2/3：公共地（电源负极和音频负极公共使用）端子4：音频信号正极方块型保真拾音器SP-15EQ 连接线12 V：电源正极（12V直流稳压电源）GND：公共地（电源负极和音频负极公共使用）SIC ：音频信号正极监控拾音器（监听头）怎么拉线，根据拾音器（监听头）的怎么供电而决定，通常，供电分为两种情况：一、独立供电红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。

一芯接信号正极（白色），一芯接信号负责（黑色）。

二、集中供电1、WM、PK系列没有干扰的情况下，距离不超过，300米，推荐用RVV3*0.5MM平方电缆，信号可以传输三公里没问题。

关键12V电源超过50米有衰减；超过50米，推荐用稳压15V 可调节电源，保证电源的电压稳定。

重复：红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。
