555模块资料

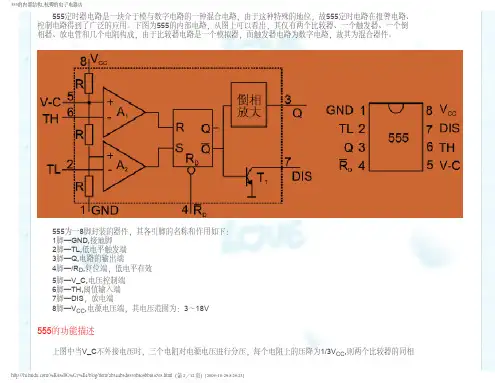

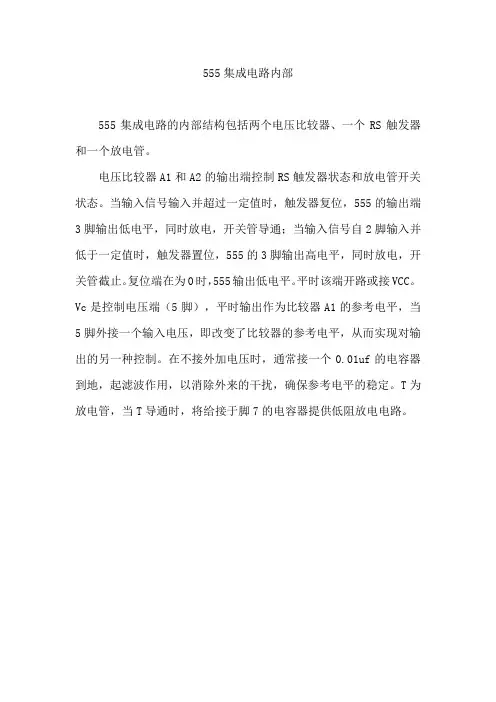

555集成电路内部
555集成电路的内部结构包括两个电压比较器、一个RS触发器和一个放电管。

电压比较器A1和A2的输出端控制RS触发器状态和放电管开关状态。

当输入信号输入并超过一定值时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于一定值时，触发器置位，555的3脚输出高电平，同时放电，开关管截止。

复位端在为0时，555输出低电平。

平时该端开路或接VCC。

Vc是控制电压端（5脚），平时输出作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制。

在不接外加电压时，通常接一个0.01uf的电容器到地，起滤波作用，以消除外来的干扰，确保参考电平的稳定。

T为放电管，当T导通时，将给接于脚7的电容器提供低阻放电电路。

555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。

通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。

555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。

TTL型号最后数码为555，CMOS 型号最后数码为7555。

一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。

内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。

比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。

上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。

比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。

上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。

电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。

555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。

其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。

A1控制R端，A2控制S端。

为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。

BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。

555定时器之樊仲川亿创作555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC 暗示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于 2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。

4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚其实不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

1概述1.1 555定时器的简介555定时器是一种多用途的数字——模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。

由于使用灵活、方便，所以555定时器在波形的发生与交换、丈量与控制、家用电器、电子玩具等许多领域中都得到了广泛应用。

自从signetics公司于1972年推出这种产品以后，国际上个主要的电子器件公司也都相继的生产了各自的555定时器产品。

尽管产品型号繁多，但是所有双极型产品型号最后的3位数码都是555，所有CMOS产品型号最后的4位数码都是7555.而且，它们的功能和外部引脚排列完全相同。

1.2 555定时器的应用（1）构成施密特触发器，用于TTL系统的接口，整形电路或脉冲鉴幅等；（2）构成多谐振荡器，组成信号发生电路；（3）构成单稳态触发器，用于定时延时整形及一些定时开关中。

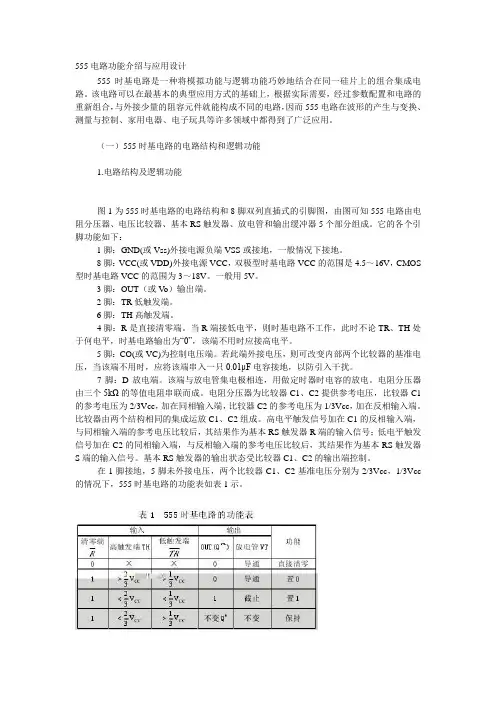

555电路功能介绍与应用设计555时基电路是一种将模拟功能与逻辑功能巧妙地结合在同一硅片上的组合集成电路。

该电路可以在最基本的典型应用方式的基础上，根据实际需要，经过参数配置和电路的重新组合，与外接少量的阻容元件就能构成不同的电路，因而555电路在波形的产生与变换、测量与控制、家用电器、电子玩具等许多领域中都得到了广泛应用。

（一）555时基电路的电路结构和逻辑功能1.电路结构及逻辑功能图1为555时基电路的电路结构和8脚双列直插式的引脚图，由图可知555电路由电阻分压器、电压比较器、基本RS触发器、放电管和输出缓冲器5个部分组成。

它的各个引脚功能如下：1脚：GND(或Vss)外接电源负端VSS或接地，一般情况下接地。

8脚：VCC(或VDD)外接电源VCC，双极型时基电路VCC的范围是4.5～16V，CMOS 型时基电路VCC的范围为3～18V。

一般用5V。

3脚：OUT（或Vo）输出端。

2脚：TR低触发端。

6脚：TH高触发端。

4脚：R是直接清零端。

当R端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。

5脚：CO(或VC)为控制电压端。

若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。

7脚：D放电端。

该端与放电管集电极相连，用做定时器时电容的放电。

电阻分压器由三个5kΩ的等值电阻串联而成。

电阻分压器为比较器C1、C2提供参考电压，比较器C1的参考电压为2/3Vcc，加在同相输入端，比较器C2的参考电压为1/3Vcc，加在反相输入端。

比较器由两个结构相同的集成运放C1、C2组成。

高电平触发信号加在C1的反相输入端，与同相输入端的参考电压比较后，其结果作为基本RS触发器R端的输入信号；低电平触发信号加在C2的同相输入端，与反相输入端的参考电压比较后，其结果作为基本RS触发器S端的输入信号。

CS6W-530|535|540|545|550|555MS535 W ~ 555 WMORE POWERMORE RELIABLEComprehensive LID / LeTID mitigation technology, up to 50% lower degradationModule power up to 555 W Module efficiency up to 21.5 %555 WMinimizes micro-crack impactsBetter shading toleranceCompatible with mainstream trackers,cost effective product for utility power plantUp to 4.5 % lower LCOEUp to 5.6 % lower system costCSI Solar Co., Ltd. is committed to providing high quality solar photovoltaic modules, solar energy and battery storage solutions to customers. The company was recognized as the No. 1 module supplier for quality and performance/price ratio in the IHS Module Customer Insight Survey. Over the past 22 years, it has successfully delivered over 88 GW of premium-quality solar modules across theworld.IEC 61215 / IEC 61730 / CEUL 61730 / IEC 61701 / IEC 62716 / Take-e-way* For detailed information, please refer to the Installation Manual.Heavy snow load up to 5400 Pa, wind load up to 2400 Pa*HiKu6 Mono PERCCSI Solar Co., Ltd.199LushanRoad,SND,Suzhou,Jiangsu,China,215129,,********************* The specific certificates applicable to different module types and markets will vary, and therefore not all of the certifications listed herein will simultaneously apply to the products you order or use. Please contact your local Canadian Solar sales representative to confirm the specific certificates available for your Product and applicable in the regions in which the products will be used.PRODUCT CERTIFICATES*ISO 9001:2015 / Quality management systemISO 14001:2015 / Standards for environmental management systemISO 45001: 2018 / International standards for occupational health & safety IEC62941: 2019 / Photovoltaic module manufacturing quality systemMANAGEMENT SYSTEM CERTIFICATES**According to the applicable Canadian Solar Limited Warranty Statement.12YearsYearsEnhanced Product Warranty on Materials and Workmanship*Linear Power Performance Warranty*1st year power degradation no more than 2%Subsequent annual power degradation no more than 0.55%A - AB - BPARTNER SECTIONENGINEERING DRAWING (mm)Rear ViewMounting HoleCS6W-530MS / I-V CURVES* The specifications and key features contained in this datasheet may deviate slightly from our actual products due to the on-going innovation and product enhancement. CSI Solar Co., Ltd. reserves the right to make necessary adjustment to the information described herein at any time without further notice.Please be kindly advised that PV modules should be handled and installed by qualified people who have professional skills and please carefully read the safety and installation instructions before using our PV modules.CSI Solar Co., Ltd.199LushanRoad,SND,Suzhou,Jiangsu,China,215129,,********************VA V A1000 W/m 800 W/m600 W/m 400 W/m200 W/m 5°C 25°C 45°C 65°CMECHANICAL DATA Specification DataCell TypeMono-crystalline Cell Arrangement 144 [2 x (12 x 6) ]Dimensions 2278 ˣ 1134 ˣ 30 mm (89.7 ˣ 44.6 ˣ 1.18 in)Weight 27.6 kg (60.8 lbs)Front Cover 3.2 mm tempered glass with anti-ref -lective coatingFrame Anodized aluminium alloy J-Box IP68, 3 bypass diodes Cable4 mm 2 (IEC), 12 AWG (UL)Cable Length (Including Connector)350 mm (13.8 in) (+) / 250 mm (9.8 in) (-) or customized length*Connector T6 or MC4-EVO2 or MC4-EVO2APer Pallet35 piecesPer Container (40' HQ)700 pieces or 630 pieces (only for US& Canada)* For detailed information, please contact your local Canadian Solar sales and technical representatives.141312111098765432105 10 15 20 25 30 35 40 45 50 55 60 5 10 15 20 25 30 35 40 45 50 55 600 ~ + 10 WFrame Cross Section1413121110987654321TEMPERATURE CHARACTERISTICS SpecificationData Temperature Coefficient (Pmax)-0.34 % / °C Temperature Coefficient (Voc)-0.26 % / °C Temperature Coefficient (Isc)0.05 % / °CNominal Module Operating Temperature 41 ± 3°CMar. 2023. All rights reserved, PV Module Product Datasheet V2.7_ENELECTRICAL DATA | STC*CS6W530MS 535MS 540MS 545MS 550MS 555MSNominal Max. Power (Pmax)530 W 535 W 540 W 545 W 550 W 555 W Opt. Operating Voltage (Vmp)40.9 V 41.1 V 41.3 V 41.5 V 41.7 V 41.9 V Opt. Operating Current (Imp)12.96 A 13.02 A 13.08 A 13.14 A 13.20 A 13.25 A Open Circuit Voltage (Voc)48.8 V 49.0 V 49.2 V 49.4 V 49.6 V 49.8 V Short Circuit Current (Isc)13.80 A 13.85 A 13.90 A 13.95 A 14.00 A 14.05 A Module Efficiency 20.5%20.7%20.9%21.1%21.3%21.5%Operating Temperature -40°C ~ +85°CMax. System Voltage 1500V (IEC/UL) or 1000V (IEC/UL)Module Fire Performance TYPE 1 (UL 61730 1500V) or TYPE 2 (UL 617301000V) or CLASS C (IEC 61730)Max. Series Fuse Rating 25 A Application Classification Class A Power Tolerance* Under Standard Test Conditions (STC) of irradiance of 1000 W/m 2, spectrum AM 1.5 and cell tempe -rature of 25°C.ELECTRICAL DATA | NMOT*CS6W530MS 535MS 540MS 545MS 550MS 555MSNominal Max. Power (Pmax)397 W 401 W 405 W 409 W 412 W416 W Opt. Operating Voltage (Vmp)38.3 V 38.5 V 38.7 V 38.9 V 39.1 V 39.3 V Opt. Operating Current (Imp)10.38 A 10.42 A 10.47 A 10.52 A 10.55 A 10.59 A Open Circuit Voltage (Voc)46.1 V 46.3 V 46.5 V 46.7 V 46.9 V 47.1 V Short Circuit Current (Isc)11.13 A 11.17 A 11.21 A 11.25 A 11.29 A 11.33 A* Under Nominal Module Operating Temperature (NMOT), irradiance of 800 W/m 2, spectrum AM 1.5, ambient temperature 20°C, wind speed 1 m/s.。

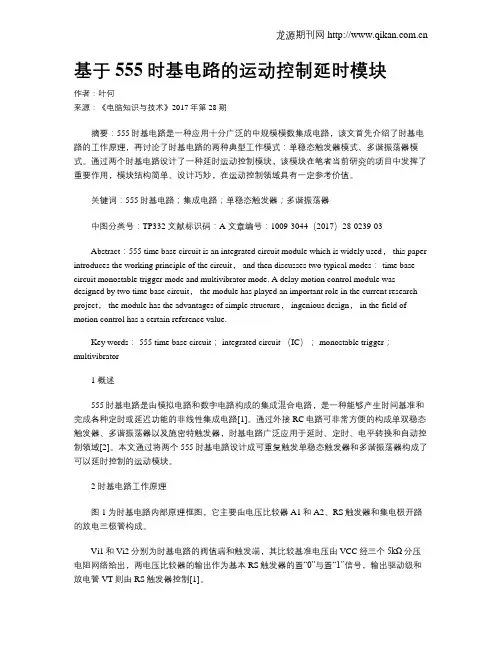

基于555时基电路的运动控制延时模块作者：叶何来源：《电脑知识与技术》2017年第28期摘要：555时基电路是一种应用十分广泛的中规模模数集成电路，该文首先介绍了时基电路的工作原理，再讨论了时基电路的两种典型工作模式：单稳态触发器模式、多谐振荡器模式。

通过两个时基电路设计了一种延时运动控制模块，该模块在笔者当前研究的项目中发挥了重要作用，模块结构简单、设计巧妙，在运动控制领域具有一定参考价值。

关键词：555时基电路；集成电路；单稳态触发器；多谐振荡器中图分类号：TP332 文献标识码：A 文章编号：1009-3044（2017）28-0239-03Abstract：555 time base circuit is an integrated circuit module which is widely used， this paper introduces the working principle of the circuit， and then discusses two typical modes： time base circuit monostable trigger mode and multivibrator mode. A delay motion control module was designed by two time base circuit， the module has played an important role in the current research project， the module has the advantages of simple structure， ingenious design， in the field of motion control has a certain reference value.Key words： 555 time base circuit； integrated circuit （IC）； monostable trigger；multivibrator1 概述555时基电路是由模拟电路和数字电路构成的集成混合电路，是一种能够产生时间基准和完成各种定时或延迟功能的非线性集成电路[1]。

（完整版）NE555中⽂资料NE555中⽂资料通⽤时基电路NE555P概述：封装外形图NE555P是⼀块通⽤时基电路，电路包含24个晶体管，2 Array个⼆极管和17个电阻，组成阈值⽐较器，触发⽐较器，RS触发器，复位输⼊，放电和输出等6部分。

采⽤DIP8、SOP8封装形式。

主要特点：关闭时间⼩于2 S。

最⼤⼯作频率⼤于500kHz。

定时可从微秒级⾄⼩时级（由外接电阻电容精确控制）。

可⼯作于振荡⽅式或单稳态⽅式。

输出电流⼤，200mA（可提供或灌⼊）。

占空⽐可调。

可同TTL电路相接。

温度稳定性好，0.005%/℃功能框图极限值（绝对最⼤额定值，若⽆其它规定，Tamb=25℃）电特性（若⽆其它规定，Vcc=5~15V，Tamb=25℃）参考参数注：* 指外部RC回路漂移不计⼊时间参数。

应⽤图555芯⽚引脚图及引脚描述555的8脚是集成电路⼯作电压输⼊端，电压为5～18V，以UCC表⽰；从分压器上看出，上⽐较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下⽐较器A2接在R2与R3之间，A2的同相输⼊端电位被固定在UCC/3上。

NE555管脚功能介绍：1脚为地。

2脚为触发输⼊端；3脚为输出端，输出的电平状态受触发器控制，⽽触发器受上⽐较器6脚和下⽐较器2脚的控制。

当触发器接受上⽐较器A1从R脚输⼊的⾼电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作⽤，⾼电平对它不起作⽤，即电压⼩于1Ucc/3，此时3脚输出⾼电平。

6脚为阈值端，只对⾼电平起作⽤，低电平对它不起作⽤，即输⼊电压⼤于2 Ucc/3，称⾼触发端，3脚输出低电平，但有⼀个先决条件，即2脚电位必须⼤于1Ucc/3时才有效。

3脚在⾼电位接近电源电压Ucc，输出电流最⼤可打200mA。

4脚是复位端，当4脚电位⼩于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平⼀致，但7脚并不输出电流，所以3脚称为实⾼（或低）、7脚称为虚⾼。

555电路原理范文555电路原理，即555定时器电路原理，是一种常见且重要的电子电路。

555定时器电路具有广泛的应用，如精密定时、频率分频、脉冲宽度调制、脉冲位置调制以及模拟信号处理等。

下面将对555电路原理进行详细介绍。

555定时器电路由比较器、RS触发器和放大器组成。

内置的放大器用于放大电压信号，而比较器用于比较电压信号，RS触发器则用于提供双稳态输出。

555定时器电路有8个引脚，分别是：1.地线引脚（GND）：用于连接地线。

2.电源引脚（VCC）：用于连接正电源。

3.复位引脚（RESET）：当RESET引脚被拉低时，RS触发器的Q输出为低电平。

4.控制电压引脚（CTRL）：控制电压引脚用于调整电路的阈值电平。

5.输出引脚1（OUT1）：输出引脚1通过放大器驱动。

6.输出引脚2（OUT2）：输出引脚2通过放大器驱动。

7.接触电压引脚（DIS/THR）：接触电压引脚用于禁用或触发器的阈值电平。

8.第一个比较器电平引脚（TRIGGER）：比较器电平引脚用于设置一个与阈值相关的电压。

555定时器电路可以工作在三种基本工作模式下：单稳态，循环定时和激励脉冲。

1. 单稳态模式（Monostable Mode）：单稳态模式下，当电路中的触发器的状态改变时，输出引脚将单稳态地保持在高电平，直到经过一段时间的延迟后恢复到低电平。

在单稳态模式下，RESET引脚和DIS/THR引脚不连接，而TRIGGER引脚连接到电源或控制电压引脚。

2. 循环定时模式（Astable Mode）：循环定时模式下，输出引脚将连续地以高电平和低电平进行切换。

在循环定时模式下，RESET引脚和DIS/THR引脚连接到电源引脚，而TRIGGER引脚连接到电源或控制电压引脚。

3. 激励脉冲模式（Bistable Mode）：激励脉冲模式下，输出引脚会保持在高电平或低电平，直到RESET引脚被拉低。

在激励脉冲模式下，RESET引脚和DIS/THR引脚连接到电源引脚。

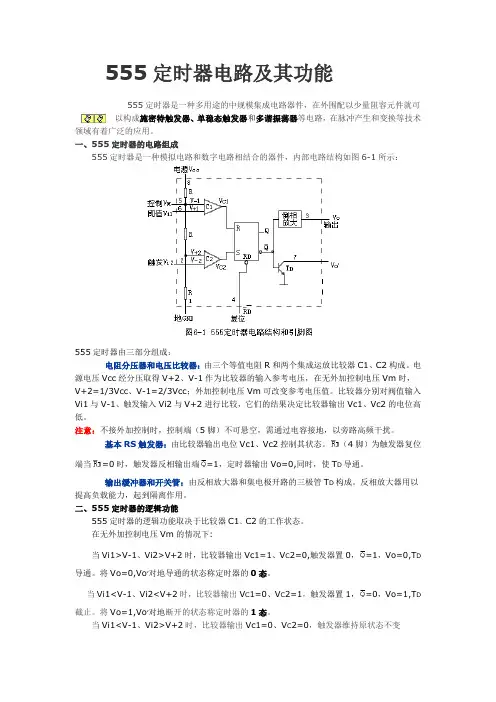

555定时器电路及其功能555定时器是一种多用途的中规模集成电路器件，在外围配以少量阻容元件就可以构成施密特触发器、单稳态触发器和多谐振荡器等电路，在脉冲产生和变换等技术领域有着广泛的应用。

一、555定时器的电路组成555定时器是一种模拟电路和数字电路相结合的器件，内部电路结构如图6-1所示：555定时器由三部分组成：.电阻分压器和电压比较器：由三个等值电阻R和两个集成运放比较器C1、C2构成。

电源电压Vcc经分压取得V+2、V-1作为比较器的输入参考电压，在无外加控制电压Vm时，V+2=1/3Vcc、V-1=2/3Vcc；外加控制电压Vm可改变参考电压值。

比较器分别对阀值输入Vi1与V-1、触发输入Vi2与V+2进行比较，它们的结果决定比较器输出Vc1、Vc2的电位高低。

注意：不接外加控制时，控制端（5脚）不可悬空，需通过电容接地，以旁路高频干扰。

.基本RS触发器：由比较器输出电位Vc1、Vc2控制其状态。

（4脚）为触发器复位端当=0时，触发器反相输出端=1，定时器输出Vo=0,同时，使T D导通。

.输出缓冲器和开关管：由反相放大器和集电极开路的三极管T D构成。

反相放大器用以提高负载能力，起到隔离作用。

二、555定时器的逻辑功能555定时器的逻辑功能取决于比较器C1、C2的工作状态。

在无外加控制电压Vm的情况下:当Vi1>V-1、Vi2>V+2时，比较器输出Vc1=1、V C2=0,触发器置0，=1，Vo=0,T D 导通。

将Vo=0,Vo’对地导通的状态称定时器的0态。

当Vi1<V-1、Vi2<V+2时，比较器输出V C1=0、V C2=1，触发器置1，=0，Vo=1,T D截止。

将Vo=1,Vo’对地断开的状态称定时器的1态。

当Vi1<V-1、Vi2>V+2时，比较器输出Vc1=0、V C2=0，触发器维持原状态不变施密特触发器时间：2008-07-31 06:19:14 来源：作者：点击：1096施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。

《NE555脉冲模块资料》
简要说明：
1、尺寸：3.5CMx3.6CM
2、输入电压：5V-15V(DC) 5V--15mA 12V--35mA
3、输出占空比可微调，占空比和频率不是分别可调的，调占空比会改变频率的。

4、输出频率可调：a、周期T=0.7（Ra+2Rb）C Ra、Rb为0-10K可调
5、低档时：C=0.001uF 输出1Hz-50Hz 中频档：C=0.1uF 输出50Hz-1KHz
中高频档时：C=1uF 输出1KHz-10KHz 高档时：C=100uF 输出
10KHz-200KHz
6、输出带LED指示，有没有输出直接明了（低电平时LED亮，高电平时LED灭，频率低时LED
闪烁）
7、输入电流：》=100mA 。

8、输出幅度：4.2Vpp-11.4Vpp(输入电压不同，输出幅度会不一样)。

9、最大输出电流：a、》=15mA（5V供电，Vpp大于50%时）；b、》=35mA（12V供电，Vpp大于50%时）
适用范围：
1、用作方波信号发生器，产生方波信号供实验开发使用。

2、用来产生驱动步进电机驱动器的方波信号。

3、产生可调脉冲供MCU使用。

4、产生可调脉冲，控制相关电路。

无线电爱好者协会第一次会员培训之ne555培训一、门电路1、与门开关为1代表开关闭合，0代表开关断开。

Y为1代表灯亮，0代表灯灭AB同时为1时输出Y才为1，可理解为如下电路，开关AB同时闭合灯才亮2、或门开关为1代表开关闭合，0代表开关断开。

Y为1代表灯亮，0代表灯灭AB其中一个为1时输出Y为1，可理解为如上电路，开关AB闭合其中一个灯就亮3、非门（小圆圈代表“非”）开关为1代表开关闭合，0代表开关断开。

Y为1代表灯亮，0代表灯灭开关A闭合，则灯灭；A断开，则灯亮4、“与非”门和“或非”门与非门：或非门：二、电压比较器功能：比较两个电压大小当”+”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”+”输入端电压低于”－”输入端时，电压比较器输出为低电平；三、触发器用Q*及Q’*表示Vc1和Vc2输入之前的G2和G1输出的状态1、当Vc1=1，Vc2=0时，Q=(Vc2&&Q’*)’=1,则Q’=(Vc1&&Q)’=02、当Vc1=0，Vc2=1时，Q’=(Vc1&&Q*)=1,则Q=(Vc2&&Q’)=03、当Vc1=Vc2=1时，Q=(Q’*)’=Q*,Q’=(Q*)’=Q’*4、当Vc1=Vc2=0时，Q’=(Vc1&&Q*)’ =(0&&Q*)’=1, Q=(Vc2&&Q’*)’=1综上四点分析可知，除去第四点不在我们考虑范围内，前三点有两个规律：1、当Vc1和Vc2相异时，触发器输出的Y等于Vc1的值2、当Vc1=Vc2=1时，触发器输出的Y保持为上一次的状态Y*不变四、ne555内部结构→图1图3图1可分成3个模块，如图2；为使电路简单化，如图3我们知道触发器输入什么会输出什么后，把触发器直接用方框代替即可，这样就不需要每次都去分析触发器如何工作1、初始分析：（1）如左图，ne555内部有三个5k欧的电阻，三个电阻分别占用电压为1/3 Vcc,则VR1和VR2的电势分别为2/3 Vcc，1/3Vcc，分别接入比较器C1的“+”和C2的“-”，则(a)当Vi1>2/3 Vcc时，Vc1=0；当Vi1<2/3 Vcc时，Vc1=1;(b)当Vi2>1/3 Vcc时，Vc2=1；当Vi2<1/3Vcc时，Vc2=0。

实验六 555定时器及其应用一．实验目的1．熟悉555定时器的组成及功能。

2．掌握555定时器的基本应用。

3．进一步掌握用示波器测量脉冲波形的幅值和周期。

二．实验原理555定时器（又称时基电路）是一个模拟与数字混合型的集成电路。

按其工艺分双极型和CMOS型两2．用555定时器构成一个占空比可调（周期不变）的方波发生器1）连接好图6—4示占空比可调的方波发生器电路。

五．思考题1．用两片555定时器设计一个间歇单音发生电路，要求发出单音频率约为1KHZ，发音时间约为0.5S，间歇时间约为0.5S。

2．图6—4电路中指出电容C充电途径、放电途径。

写出振荡周期T和占空比表达式。

理论计算出实验内容2、3两种情况下的占空比。

3．图6—5中，设微分电路的输入连续脉冲周期为T i，R1、C1的参数应如何选择？4．实验内容3中，如果不采用R1、C1微分电路，即V i直接接至定时器的2脚，是否还能得到原来脉冲宽度t w的输出脉冲。

1.模拟声响发生器图3是由两个多谐振荡器构成的模拟声响发生器。

左侧振荡器Ⅰ的振荡频率较低（整定元件为RA1、RB1、C1）比如2Hz；右侧的振荡器Ⅱ的振荡频率较高（整定元件为RA2、RB2、C2）比如为1kHz。

由于低频振荡器Ⅰ的输出端3接到高频振荡器Ⅱ的复位端4，故当振荡器Ⅰ的输出电压uo1为高电平时，振荡器Ⅱ就振荡；当uo1为低电平时，振荡器Ⅱ停止振荡，从而使扬声器便发出间歇声响。

2.可调速的电动玩具车电路图4所示电路是以一个555为核心组成的，通过调节555振荡器的充电时间常数，来调节玩具电动车电动机的转速。

555和R1、R2、R3、RP及C1等组成一个无稳态多谐振荡器。

在刚通电时，由于C1上的电压不会突变，2脚的低电位使555先处于置位状态，3脚输出的高电位使VT导通，电动机得电运转。

当C1通过R1、RP、R2充电至Uc≥2/3VDD（4V）时，555翻转复位，3脚转呈低电平，VT截止，电动机M失电，电动车依靠惯性滑行。

555模块工作误差计算555模块是一种常用的集成电路，广泛应用于电子设备中的定时和脉冲生成电路。

然而，由于制造工艺和环境因素的影响，555模块的工作误差是不可避免的。

本文将介绍555模块的工作误差计算方法。

首先，我们需要了解555模块的工作原理。

555模块由比较器、RS触发器和输出驱动器组成。

当输入电压超过比较器的阈值电压时，RS触发器的状态会改变，从而改变输出电平。

通过调整电阻和电容的数值，可以控制555模块的输出频率和占空比。

然而，由于制造工艺的限制和环境因素的影响，555模块的电阻和电容数值可能会有一定的偏差。

这些偏差会导致555模块的工作频率和占空比与设计值有所偏离，即工作误差。

为了计算555模块的工作误差，我们需要知道其关键参数的允许误差范围。

根据555模块的规格书，一般来说，工作频率的允许误差范围为±5%，占空比的允许误差范围为±10%。

以工作频率为例，假设设计值为1kHz，允许误差范围为±5%。

那么，工作频率的最小值为1kHz×(1-0.05)=950Hz，最大值为1kHz×(1+0.05)=1050Hz。

如果实际测量得到的工作频率在这个范围内，可以认为555模块的工作误差是符合要求的。

类似地，对于占空比的计算，假设设计值为50%，允许误差范围为±10%。

那么，占空比的最小值为50%×(1-0.1)=45%，最大值为50%×(1+0.1)=55%。

如果实际测量得到的占空比在这个范围内，可以认为555模块的工作误差是符合要求的。

需要注意的是，以上计算方法只是一种简单的估算方法，实际的工作误差可能会受到更多因素的影响。

如果需要更精确的工作误差计算，可以使用专业的测试设备进行测量和分析。

总之，555模块的工作误差是不可避免的，但可以通过合理的设计和制造控制来降低误差的影响。

通过计算工作频率和占空比的允许误差范围，可以评估555模块的工作质量。

555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。

555定时器配以外部元件，可以构成多种实际应用电路。

广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。

2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。

555定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。

双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装（见图2-1），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。

2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。

2.2 555定时器的电路组成图2-2为555芯片的内部等效电路2-2 555定时器电路组成5G555定时器内部电路如图所示，一般由分压器、比较器、触发器和开关。

及输出等四部分组成，这里我们主要介绍RS触发器和电压比较器。

2.2.1基本RS触发器原理如图2-3是由两个“与非”门构成的基本R-S触发器, RD、SD是两个输入端，Q及是两个输出端。

Q QRD SD2-3 RS触发器正常工作时，触发器的Q 和应保持相反，因而触发器具有两个稳定状态：1）Q=1，=0。

通常将Q端作为触发器的状态。

若Q端处于高电平，就说触发器是1状态；2）Q=0，=1。

555定时器内部构造555定时器是一种常用的集成电路，经常被用于各种电子设备中。

本文将详细介绍555定时器的内部构造，以及其功能和应用，旨在为读者提供全面的知识和指导意义。

555定时器由四个基本功能单元组成，分别是比较器、RS触发器、可控反转器和多谐振荡器。

比较器用于信号的比较，RS触发器用于存储状态的改变，可控反转器用于状态的翻转，多谐振荡器用于产生稳定的时钟信号。

比较器是555定时器中最基本的功能单元之一，它通过比较输入电压与参考电压的大小来产生输出信号。

当输入电压大于参考电压时，比较器输出高电平；反之，输出低电平。

RS触发器是另一个重要的功能单元，它由两个交叉互连的输入端和两个输出端组成。

当RS触发器的两个输入端分别接收到触发信号时，其状态会发生改变。

例如，当输入端接收到高电平信号时，输出端的状态由低电平变为高电平；反之，当输入端接收到低电平信号时，输出端的状态由高电平变为低电平。

可控反转器负责将RS触发器的状态进行翻转，从而实现状态的改变。

当可控反转器接收到触发信号时，它会改变RS触发器的状态。

例如，当可控反转器接收到高电平信号时，RS触发器的状态会翻转；反之，当可控反转器接收到低电平信号时，RS触发器的状态不发生改变。

多谐振荡器是555定时器的核心功能单元，它通过产生稳定的时钟信号来实现定时的功能。

多谐振荡器由比较器、RS触发器和可控反转器组成。

当多谐振荡器接收到触发信号时，它会进行状态的改变，并产生一个周期性的输出信号。

该输出信号的频率可通过外部元件进行调节，从而实现不同的定时功能。

除了以上的基本功能单元，555定时器还具有其他一些重要特性。

例如，它可以通过外部元件进行电压比例调整，从而实现不同电压范围内的工作；它还具有高输入阻抗和低输出阻抗的特点，使其在工作过程中能够更好地适应各种电路环境。

总结起来，555定时器是一种功能强大、灵活多样的集成电路。

它的内部构造包括比较器、RS触发器、可控反转器和多谐振荡器等基本功能单元，通过这些单元的协同作用，实现了定时功能。

实验十 555定时电路及其应用一、实验目的1、熟悉555型集成时基电路结构、工作原理及其特点2、掌握555型集成时基电路的基本应用二、实验原理集成时基电路又称为集成定时器或555电路，是一种数字、模拟混合型的中规模集成电路，应用十分广泛。

它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K 电阻，故取名555电路。

其电路类型有双极型和CMOS 型两大类，二者的结构与工作原理类似。

几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS 产品型号最后四位数码都是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。

555和7555是单定时器。

556和7556是双定时器。

双极型的电源电压V CC ＝+5V ～+15V ，输出的最大电流可达200mA ，CMOS 型的电源电压为+3～+18V 。

1、555电路的工作原理555电路的内部电路方框图如图3.10.1所示。

它含有两个电压比较器，一个基本RS 触发器，一个放电开关管T ，比较器的参考电压由三只 5k Ω的电阻器构成的分压器提供。

它们分别使高电平比较器A 1 的同相输入端和低电平比较器A 2的反相输入端的参考电平为CC V 32和CC V 31。

A 1与A 2的输出端控制RS 触发器状态和放电管开关状态。

当输入信号自6脚，即高电平触发输入并超过参考电平CC V 32时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；当输入信号自2脚输入并低于CC V 31时，触发器置位，555的3脚输出高电平，同时放电开关管截止。

D R 是复位端（4脚），当D R ＝0，555输出低电平。

平时D R 端开路或接V CC 。

(a) (b)图3.10.1 555定时器内部框图及引脚排列V C 是控制电压端（5脚），平时输出CC V 32作为比较器A 1 的参考电平，当 5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01μf 的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。
