NE555百科名片简介1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出电平及输入触发电平，均能与这些系列逻辑电路的高、低电平匹配。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
引脚位配置图1-2 NE555接脚图ne555的结构图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。
当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。
Pin 8 (V +) -这是555个计时器IC的正电源电压端。
供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)。
参数功能特性·供应电压4.5-18V·供应电流3-6 mA·输出电流225mA (max)·上升/下降时间100 ns相关应用NE555的作用范围很广，但一般多应用于单稳态多谐振荡器（Monostable Mutlivibrator）及无稳态多谐振荡器（Astable Multivibrator）。
555应用中文手册

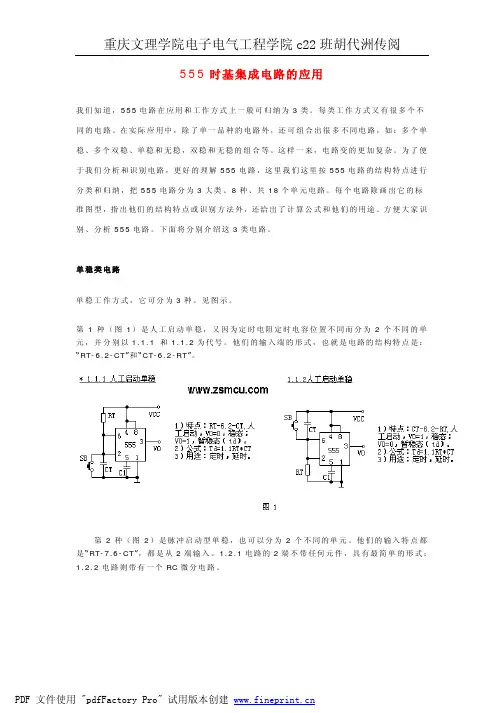

555时基集成电路的应用我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。

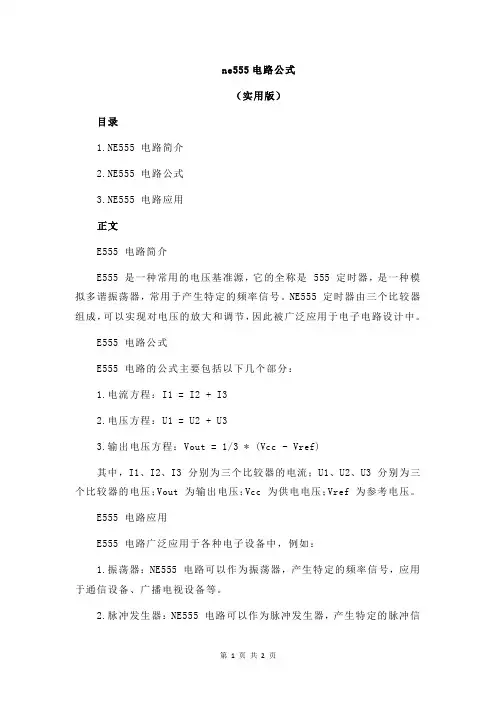

ne555电路公式
ne555电路公式
（实用版）
目录
1.NE555 电路简介
2.NE555 电路公式
3.NE555 电路应用
正文
E555 电路简介
E555 是一种常用的电压基准源，它的全称是 555 定时器，是一种模拟多谐振荡器，常用于产生特定的频率信号。
NE555 定时器由三个比较器组成，可以实现对电压的放大和调节，因此被广泛应用于电子电路设计中。
E555 电路公式
E555 电路的公式主要包括以下几个部分：
1.电流方程：I1 = I2 + I3
2.电压方程：U1 = U2 + U3
3.输出电压方程：Vout = 1/3 * (Vcc - Vref)
其中，I1、I2、I3 分别为三个比较器的电流；U1、U2、U3 分别为三个比较器的电压；Vout 为输出电压；Vcc 为供电电压；Vref 为参考电压。
E555 电路应用
E555 电路广泛应用于各种电子设备中，例如：
1.振荡器：NE555 电路可以作为振荡器，产生特定的频率信号，应用于通信设备、广播电视设备等。
2.脉冲发生器：NE555 电路可以作为脉冲发生器，产生特定的脉冲信
号，应用于雷达、测距仪等设备。
3.电压基准源：NE555 电路可以作为电压基准源，提供稳定的电压信号，应用于模拟电路设计等。
NE555中文资料
NE555 的封装形式
图一
图二
图三 表 1 是 NE555 的极限参数，不同的封装形式及不同的生产厂商的器件这些参数不尽相同，极限参数是指在不损坏器件的情况下，厂商保 证的界限，并非可以工作的条件，如果超过某一环境下使用，其间的安全性将不会得到保证，这使用中应加以注意。
NE555 的极限参数 电源电压 允许功耗
NE555 时基电路封装形式有两种，一是 DIP 双列直插 8 脚封装，另一种是 SOP-8 小型（SMD）封装形式。其他 HA17555、LM555、CA555 分属不同的公 司生产的产品。内部结构和工作原理都相同。NE555 属于 CMOS 工艺制造，下面我们将对其进行介绍。
图 1 是 NE555 的外形图，图 2 是它的内部功能原理框图，图 3 是它的内部等效电路。NE555 的内部中心电路是三极管 Q15 和 Q17 加正反馈 组成的 RS 触发器。输入控制端有直接复位 Reset 端，通过比较器 A1，复位控制端的 TH、比较器 A2 置位控制的 T。输出端为 F，另外还有集电极开 路的放电管 DIS。它们控制的优先权是 R、T、TH。
参数功能特性： •供应电压 4.5-18V •供应电流 3-6 mA •输出电流 225mA (max) •上升/下降时间 100 ns .NE555 的相关应用: NE555 的作用范围很广，但一般多应用于单稳态多谐振荡器（Monostable Mutlivibrator）及无稳态多谐振荡器(Astable Multivibrator)。 NE555 在线计算器 555 集成电路参数应用计算
NE555 是属于 555 系列的计时 IC 的其中的一种型号，555 系列 IC 的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、 可产生的振荡频率也不大相同；而 555 是一个用途很广且相当普遍的计时 IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉 冲信号。
图一
图二
图三 表 1 是 NE555 的极限参数，不同的封装形式及不同的生产厂商的器件这些参数不尽相同，极限参数是指在不损坏器件的情况下，厂商保 证的界限，并非可以工作的条件，如果超过某一环境下使用，其间的安全性将不会得到保证，这使用中应加以注意。
NE555 的极限参数 电源电压 允许功耗
NE555 时基电路封装形式有两种，一是 DIP 双列直插 8 脚封装，另一种是 SOP-8 小型（SMD）封装形式。其他 HA17555、LM555、CA555 分属不同的公 司生产的产品。内部结构和工作原理都相同。NE555 属于 CMOS 工艺制造，下面我们将对其进行介绍。
图 1 是 NE555 的外形图，图 2 是它的内部功能原理框图，图 3 是它的内部等效电路。NE555 的内部中心电路是三极管 Q15 和 Q17 加正反馈 组成的 RS 触发器。输入控制端有直接复位 Reset 端，通过比较器 A1，复位控制端的 TH、比较器 A2 置位控制的 T。输出端为 F，另外还有集电极开 路的放电管 DIS。它们控制的优先权是 R、T、TH。
参数功能特性： •供应电压 4.5-18V •供应电流 3-6 mA •输出电流 225mA (max) •上升/下降时间 100 ns .NE555 的相关应用: NE555 的作用范围很广，但一般多应用于单稳态多谐振荡器（Monostable Mutlivibrator）及无稳态多谐振荡器(Astable Multivibrator)。 NE555 在线计算器 555 集成电路参数应用计算
NE555 是属于 555 系列的计时 IC 的其中的一种型号，555 系列 IC 的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、 可产生的振荡频率也不大相同；而 555 是一个用途很广且相当普遍的计时 IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉 冲信号。
555应用中文手册
555时基集成电路的应用我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
NE555中文资料【2】
ne555原理图及例子(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
说明ne555集成电路的功能和结构
一、概述NE555是一种经典的集成电路元件，具有多种应用功能。
本文将介绍NE555集成电路的功能和结构，以便更好地理解其在电子领域中的应用。
二、NE555集成电路的功能1. 定时功能：NE555集成电路可以作为计时器或脉冲发生器使用，通过外部电路调节电子脉冲的频率和占空比。
2. 方波发生器：NE555集成电路可利用其内部的比较器和触发器实现方波信号的产生，并通过外接元器件调节方波的频率和占空比。
3. 脉冲宽度调制：NE555集成电路可以通过改变控制电压，实现对输出脉冲宽度的调制，在通信和遥控系统中有重要应用。
4. 脉冲测距：NE555集成电路结合超声波传感器，可实现简单的脉冲测距功能，广泛应用于测距仪器和避障装置中。
三、NE555集成电路的结构1. 基本结构：NE555集成电路由电压比较器、触发器、输出级、时基电路等部分组成。
2. 电压比较器：NE555集成电路内置一对比较器，用于将控制电压与内部参考电压进行比较，决定输出高低电平。
3. 触发器：NE555集成电路内置RS触发器，用于控制输出电平的变化，具有稳定的触发电平和复位电平。
4. 输出级：NE555集成电路通过输出晶体管控制输出端口的电平，可直接驱动负载电路。
5. 时基电路：NE555集成电路内置RC时基电路，通过外接电阻和电容器调节脉冲频率和占空比。
四、NE555集成电路的应用案例1. 方波信号发生器：将NE555作为方波信号发生器，通过外接电路调节输出信号频率和占空比，广泛应用于数字电路实验和信号调试。
2. 蜂鸣器驱动器：NE555集成电路与功放电路结合，可驱动蜂鸣器发出特定频率的脉冲信号，用于警报和提醒。
3. 脉冲测距仪：NE555集成电路与超声波传感器组合，构成简单的脉冲测距仪，用于测量距离并输出相应信号。
4. 脉冲宽度调制器：通过改变控制电压，NE555集成电路可以实现PWM信号的调制，用于马达控制等应用领域。
五、结论NE555集成电路作为一种通用的定时和脉冲控制元件，在电子领域具有广泛的应用。
ne555-资料-内部结构详解
无线电爱好者协会第一次会员培训之ne555培训一、门电路1、与门开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭AB同时为1时输出Y才为1，可理解为如下电路，开关AB同时闭合灯才亮2、或门开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭AB其中一个为1时输出Y为1，可理解为如上电路，开关AB闭合其中一个灯就亮3、非门（小圆圈代表“非”）开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭开关A闭合，则灯灭；A断开，则灯亮4、“与非”门和“或非”门与非门：或非门：二、电压比较器功能：比较两个电压大小当”+”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”+”输入端电压低于”－”输入端时，电压比较器输出为低电平；三、触发器用Q*及Q’*表示Vc1和Vc2输入之前的G2和G1输出的状态1、当Vc1=1，Vc2=0时，Q=(Vc2&&Q’*)’=1,则Q’=(Vc1&&Q)’=02、当Vc1=0，Vc2=1时，Q’=(Vc1&&Q*)=1,则Q=(Vc2&&Q’)=03、当Vc1=Vc2=1时，Q=(Q’*)’=Q*,Q’=(Q*)’=Q’*4、当Vc1=Vc2=0时，Q’=(Vc1&&Q*)’ =(0&&Q*)’=1, Q=(Vc2&&Q’*)’=1综上四点分析可知，除去第四点不在我们考虑范围内，前三点有两个规律：1、当Vc1和Vc2相异时，触发器输出的Y等于Vc1的值2、当Vc1=Vc2=1时，触发器输出的Y保持为上一次的状态Y*不变四、ne555内部结构→图1图3图1可分成3个模块，如图2；为使电路简单化，如图3我们知道触发器输入什么会输出什么后，把触发器直接用方框代替即可，这样就不需要每次都去分析触发器如何工作1、初始分析：（1）如左图，ne555内部有三个5k欧的电阻，三个电阻分别占用电压为1/3 Vcc,则VR1和VR2的电势分别为2/3 Vcc，1/3Vcc，分别接入比较器C1的“+”和C2的“-”，则(a)当Vi1>2/3 Vcc时，Vc1=0；当Vi1<2/3 Vcc时，Vc1=1;(b)当Vi2>1/3 Vcc时，Vc2=1；当Vi2<1/3Vcc时，Vc2=0。
（完整版）NE555中文资料

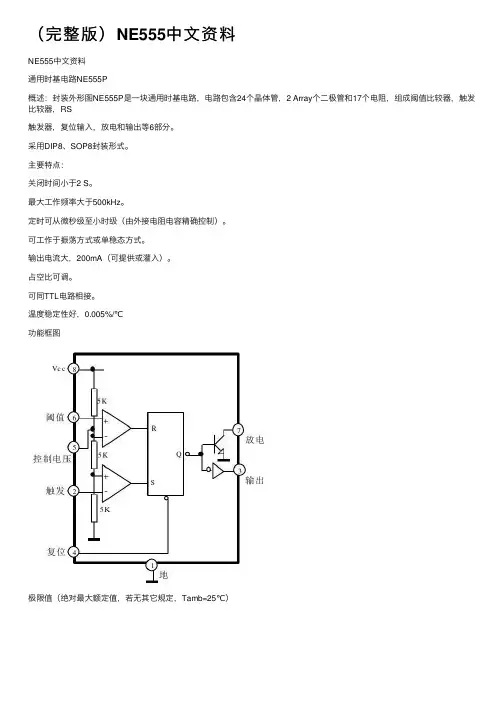

（完整版）NE555中⽂资料NE555中⽂资料通⽤时基电路NE555P概述：封装外形图NE555P是⼀块通⽤时基电路，电路包含24个晶体管，2 Array个⼆极管和17个电阻，组成阈值⽐较器，触发⽐较器，RS触发器，复位输⼊，放电和输出等6部分。
采⽤DIP8、SOP8封装形式。
主要特点：关闭时间⼩于2 S。
最⼤⼯作频率⼤于500kHz。
定时可从微秒级⾄⼩时级（由外接电阻电容精确控制）。
可⼯作于振荡⽅式或单稳态⽅式。
输出电流⼤，200mA（可提供或灌⼊）。
占空⽐可调。
可同TTL电路相接。
温度稳定性好，0.005%/℃功能框图极限值（绝对最⼤额定值，若⽆其它规定，Tamb=25℃）电特性（若⽆其它规定，Vcc=5~15V，Tamb=25℃）参考参数注：* 指外部RC回路漂移不计⼊时间参数。
应⽤图555芯⽚引脚图及引脚描述555的8脚是集成电路⼯作电压输⼊端，电压为5～18V，以UCC表⽰；从分压器上看出，上⽐较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下⽐较器A2接在R2与R3之间，A2的同相输⼊端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输⼊端；3脚为输出端，输出的电平状态受触发器控制，⽽触发器受上⽐较器6脚和下⽐较器2脚的控制。
当触发器接受上⽐较器A1从R脚输⼊的⾼电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作⽤，⾼电平对它不起作⽤，即电压⼩于1Ucc/3，此时3脚输出⾼电平。
6脚为阈值端，只对⾼电平起作⽤，低电平对它不起作⽤，即输⼊电压⼤于2 Ucc/3，称⾼触发端，3脚输出低电平，但有⼀个先决条件，即2脚电位必须⼤于1Ucc/3时才有效。
3脚在⾼电位接近电源电压Ucc，输出电流最⼤可打200mA。
4脚是复位端，当4脚电位⼩于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平⼀致，但7脚并不输出电流，所以3脚称为实⾼（或低）、7脚称为虚⾼。
NE555芯片原理
NE555芯片（1）简介NE555 是属于555 系列的计时IC（IC 即集成电路）的其中的一种型号，是一种用途很广且相当普遍的计时IC，利用它再外接电阻电容可以极其方便地搭建出单稳态触发器和多谐振荡器，被广泛应用在波形的产生与变换、测量与控制、家用电器、电子玩具等领域。
（2）外观（3）参数功能特性A、供电电压：4.5V—18VB、供应电流：3-6 mAC、输出电流：225mA (max)D、上升/下降时间：100 ns（4）内部结构（等效逻辑结构）（5）NE555 各引脚介绍Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号如果要高电平，须大于2/3 VCC，低电平须低于1/3 VCC。
Pin 3 (输出) -当芯片开始工作时555 的输出脚位。
于高电位时的最大输出电流大约200 mA 。
U=0)送至这个脚位时会复位整个芯片，使芯片重 Pin 4 (复位) –一个低逻辑电位(41新开始工作（字母上有横杠表示低电平有效）。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - 重置锁定并使输出呈低态。
当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC 以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚3 有相同的电流输出能力，当输出为ON 时为LOW，对地为高阻抗，当输出为OFF 时为HIGH，对地为低阻抗。
Pin 8 (V cc) -这是555 个计时器IC 的正电源电压端。
供应电压的范围是+4.5 伏特(最小值)至+16 伏特(最大值)。
（6）真值表。
NE555中文资料详解
NE555中文资料详解555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。
1555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
时基电路NE555简介
时基电路NE555
NE555是一块时基集成电路，它可以构成多谐振荡器、单稳态触发器、施密特触发器等，是一块用途广泛的集成电路。
NE555集成电路管脚如图1，内部等效电路如图2。
图1 图2
NE555引脚功能简介：
1脚：公共地端为负极。
2脚：低触发端TRIG，低于1／3电源电压时即导通。
3脚：输出端OUT，电流可达200mA。
4脚：强制复位端RESET，不用时可与电源正极相连或悬空。
5脚：用来调节比较器的基准电压，简称控制端CONT，不用时可悬空，或通过0.01μF电容器接地。
6脚：高触发端THRES，也称阈值端，高于2/3电源电压时即截止。
7脚：放电端DISCH。
8脚：电源正极VDD。
ne555定时器工作原理
NE555定时器工作原理1. 简介NE555是一种常用的集成电路，广泛用于定时器、脉冲发生器和振荡器等应用中。
本文将详细介绍NE555定时器的工作原理。
2. NE555引脚介绍NE555芯片共有8个引脚，分别是： 1. GND（接地引脚）：连接芯片的地线。
2. TRIGGER（触发引脚）：用于控制定时器启动的触发输入。
3. OUT（输出引脚）：产生的方波信号的输出引脚。
4. RESET（复位引脚）：用于复位定时器的引脚。
5. CONTROL VOLTAGE（控制电压引脚）：用于调节控制电压。
6. THRESHOLD（阈值引脚）：用于设置定时器的阈值。
7. DISCHARGE（放电引脚）：用于控制输出信号的放电。
8. VCC（供电引脚）：连接芯片的正电源。
3. NE555基本工作原理NE555定时器是由比较器、RS触发器和输出级组成的。
以下是NE555的基本工作原理：1.初始化：当NE555芯片获得电源时，电容器会被充电，RS触发器的输出为高电平，输出引脚的电平为低电平。
2.脉冲开始：当TRIGGER引脚接收到低电平信号时，RS触发器的输出变为低电平，输出引脚开始产生高电平信号。
3.计时：在脉冲开始后，电容器开始以指数形式充电，当电压超过阈值引脚的电压时，RS触发器的输出变为高电平。
4.脉冲结束：当RS触发器的输出变为高电平时，输出引脚的电平变为低电平，脉冲结束。
4. NE555的工作模式NE555定时器有以下三种基本工作模式：4.1 单稳态模式（Monostable mode）单稳态模式下，NE555芯片会在收到一个触发信号后，产生一个固定时间长度的脉冲。
工作原理： 1. TRIGGER引脚接收到低电平信号，RS触发器的输出为高电平，输出引脚的电平为低电平。
2. TRIGGER引脚接收到高电平信号，RS触发器的输出变为低电平，输出引脚产生一个脉冲信号，持续时间由外部电路决定。
4.2 双稳态模式（Astable mode）双稳态模式下，NE555芯片会产生一个周期性的方波信号。
NE555
555定时器与应用
主讲人：张凯、罗大全、奉红名 西华大学电气信息学院 创新实验室
555定时器的原理
• 什么是555
– 555定时器一种集模拟、数字于一体的中规模 集成电路。由于内部电压标准使用了3个5k的 电阻而得名。内部电路由分压器、电压比较器、 SR锁存器、放电三极管T和缓冲器组成。它是 一种产生时间延迟和多种脉冲信号的电路 ，其 类型有双极型和CMOS型两大类，二者的结构 与工作原理类似。
555定时器的典型应用
• 一，构成单稳态触发器
– 暂稳态的持续时间tw（即为延时时间）决定于 外接元件R、C值的大小。 – tw ＝1.1RC – 通过改变R、C的大小，可使延时时间在几个微 秒到几十分钟之间变化。 – 可以使用复位端（4脚）接地的方法来中止暂 态，重新计时。
• 二，构成多谐振荡器
555的内部结构图
555集成块样图
集成片
555工作原理
• VC是控制电压端（5脚），平时输出作为比较器A1 的参 考电平，当5脚外接一个输入电压，即改变了比较器的参 考电平，从而实现对输出的另一种控制，在不接外加电压 时，通常接一个0.01µf的电容器到地，起滤波作用，以消 除外来的干扰，以确保参考电平的稳定。 • T为放电管，当T导通时，将给接于脚7的电容器提供低阻 放电通路。 • 555定时器主要是与电阻、电容构成充放电电路，并由两 个比较器来检测电容器上的电压，以确定输出电平的高低 和放电开关管的通断。这就很方便地构成从微秒到数十分 钟的延时电路，可方便地构成单稳态触发器，多谐振荡器， 施密特触发器等脉冲产生或波形变换电路
• 四，组成施密特触发器
本周设计
• 用555定时器组成的单稳态触发器自制一个 触摸开关。熟悉555的各管脚的功能。 • 对其构成的施密特触发器和多谐振荡器进 行仿真，并设置一个自己想要的暂态值， 观察其效果。
主讲人：张凯、罗大全、奉红名 西华大学电气信息学院 创新实验室
555定时器的原理
• 什么是555
– 555定时器一种集模拟、数字于一体的中规模 集成电路。由于内部电压标准使用了3个5k的 电阻而得名。内部电路由分压器、电压比较器、 SR锁存器、放电三极管T和缓冲器组成。它是 一种产生时间延迟和多种脉冲信号的电路 ，其 类型有双极型和CMOS型两大类，二者的结构 与工作原理类似。
555定时器的典型应用
• 一，构成单稳态触发器
– 暂稳态的持续时间tw（即为延时时间）决定于 外接元件R、C值的大小。 – tw ＝1.1RC – 通过改变R、C的大小，可使延时时间在几个微 秒到几十分钟之间变化。 – 可以使用复位端（4脚）接地的方法来中止暂 态，重新计时。
• 二，构成多谐振荡器
555的内部结构图
555集成块样图
集成片
555工作原理
• VC是控制电压端（5脚），平时输出作为比较器A1 的参 考电平，当5脚外接一个输入电压，即改变了比较器的参 考电平，从而实现对输出的另一种控制，在不接外加电压 时，通常接一个0.01µf的电容器到地，起滤波作用，以消 除外来的干扰，以确保参考电平的稳定。 • T为放电管，当T导通时，将给接于脚7的电容器提供低阻 放电通路。 • 555定时器主要是与电阻、电容构成充放电电路，并由两 个比较器来检测电容器上的电压，以确定输出电平的高低 和放电开关管的通断。这就很方便地构成从微秒到数十分 钟的延时电路，可方便地构成单稳态触发器，多谐振荡器， 施密特触发器等脉冲产生或波形变换电路
• 四，组成施密特触发器
本周设计
• 用555定时器组成的单稳态触发器自制一个 触摸开关。熟悉555的各管脚的功能。 • 对其构成的施密特触发器和多谐振荡器进 行仿真，并设置一个自己想要的暂态值， 观察其效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NE555中文资料通用时基电路NE555P概述：封装外形图NE555P是一块通用时基电路，电路包含24个晶体管，2 个二极管和17个电阻，组成阈值比较器，触发比较器，RS 触发器，复位输入，放电和输出等6部分。
采用DIP8、S0P8封装形式。
主要特点：关闭时间小于2 S o最大工作频率大于500kHz。
定时可从微秒级至小时级（由外接电阻电容精确控制）可工作于振荡方式或单稳态方式。
输出电流大，200mA （可提供或灌入）。
占空比可调。
可同TTL电路相接。
温度稳定性好，0.005%/C功能框图极限值（绝对最大额定值，若无其它规定，Tamb=25C）（若无其它规定，Vcc=5~15V , Tamb=25应用图555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5〜18V ，以UCC 表示；从分压器上看出，上比较器6脚A1的5脚接在 R1和R2之间，所以5脚的电压固定在 2UCC/3上；下比 较器A2接在R2与R3之间，A2的同相输入端电位被固定在 UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发 器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器 A1从R 脚输入的高电平时，触发器被置于复位状态， 3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1UCC/3 , 此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入 电 压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即 2脚电位必须大于1.单稳态延时电路V ；TVo -)丄工3.开机延迟电路：接通电源输岀Vo 由低跳变到高而延迟的电路。
延迟时间：td=1.1RCVo丄HFUAU o0. 01 uF 1 01WIH-O Vc c启动4.开机延迟电路：接通电源输岀 由高跳变到低而延迟的电路。
延迟时间：td=1.1RCCoVc c1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc ,输出电流最大可打 200mA 。
4脚是复位端，当4脚电位小于0.4V 时，不管2、6脚状态如何，输出端 3脚都输出低 电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但 7脚并不输出电流，所以 3脚称为实高(或低)、7脚称为虚高。
1 555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计 量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源 变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各 种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S 触发器、 放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
509 i 555集成电路内部结枸囹555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图 2(B)所示。
其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的 输入；3脚是输出端(Vo)，它有O 和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定； 4脚是复位端(MR)，加上低电平时可使输出为低电平； 5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。
图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的 R-S 触发器，如图3(A)所示，这个特 殊的触发器有两个输入端：阈值端 (TH)可看成是置零端 R ，要求高电平，触发端(TR)可看成 是置位端S ,要求低电平，有一个输出端 Vo , Vo 可等效成触发器的 Q 端，放电端(DIS)可看 成是由内部放电开关控制的一个接点，由触发器的 Q 端控制：Q=1时DIS 端接地，Q=0时DIS 端悬空。
另外还有复位端 MR ，控制电压端 Vc ，电源端VDD 和 地端GND 。
这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端 R 即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎；(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c 端不接控制电压时，对TH(R)端来讲，＞2/3VDD 是高电平1,＜2/3VDD 是低电平 0:而对TR(S)端来讲，＞1/3VDD 是高电平1，＜1/3VDD 是低电平0。
如果在控制端(Vc)上控制电压 Vc 时，这时上触发电平 就变成Vc 值，下触发电平就变成 1/2Vc 值，可 见改变控制端的控制电压值就可以改变上 下触发电平值。
它的功能表见图 3(B)所示。
图3 555电路等效R — S 触发器555集成电路有双极型和 CMOS 型两种。
CMOS 型的优点是功耗低、电源电压低、输 入阻抗高，但输出功率较小，输出驱动电流只有几毫安。
双极型的优点是输出功率大，驱动电流达200毫安，其他指标则不如 CMOS 型的。
4.典型应用电路Sfi_46I'KDIS(A)VcGMD (B)MRR § Vo DIS11 0接地11 Qn 保持10 *★接药3 555电路等效R 七触发器k5*r^r 3f 电END TR v… MR7Vc GND555的应用电路很多，只要改变555集成电路的外部附加电路，就可以构成几百种应用电路，大体上可分为555单稳、555双稳及555无稳(即振荡器)三类。
5 555单稳电路单稳电路有一个稳态和一个暂稳态，是利用电容的充放电形成暂稳态的，因此它的输入端都带有定时电阻和定时电容，常见的555单稳电路有两种：1)人工启动型将555电路的6、2脚并接起来接在RC定时电路上，在定时电容CT,两端接按钮开关SB，就成为人工启动型555单稳电路，如图4(a)所示，用等效触发器替代555，并略去与单稳工作无关的部分后见图4(b)所示，下面分析它的工作原理：稳态：接上电源后，电容CT很快充电到VDD，从图4(b)看到，触发器输入R=1，S=1，从功能表看到输出Vo=0,这是它的稳态。
暂稳态：按下开关SB, CT上电荷很快放到零，相当于触发器输入R=0，S=0，输出立即翻转成Vo=l，暂稳态开始。
开关放开后，电源又向CT充电，经过时间TD后，CT上电压上升到＞2/3VDD时，输出又翻转成Vo=O，暂稳态结束。
TD就是单稳电路的定时时间或延时时间，它和定时电阻RT和定时电容CT的值有关：TD=1.1RTCT 。
⑹ <1)图4人工启动型555单稳电路2)脉冲启动型将555电路的6、7脚并接起来接在定时电容CT上，用2脚作输入就成为脉冲启动型单稳电路，如图5(a)所示，电路的2脚平时接高电平，当输入接低电平或输入负脉冲时才启动电路，用等效触发器替代555后见图5 6)所示，下面分析它的工作原理：稳态：接上电源后，R=1，S=1，输出Vo=0，DIS端接地，CT上的电压为0即R=0，输出仍保持Vo=0，这是它的稳态。
暂稳态：输入负脉冲后，输入S=0,输出立即翻转成Vo=1，DIS端开路，电源通过RT向CT充电，暂稳态开始。
经过时间TD后，CT上电压上升到＞2/3VDD时，输入又成为R=1，S=1,这时负脉冲已经消失，输出又翻转成Vo=0,暂稳态结束。
这时内部放电开关接通，DIS端接地，CT上电荷很快放到零，为下一次定时控制作准备。
电路的定时时间TD=1.1RTCT。
这两种单稳电路常用作定时延时控制。
6 555双稳电路常见的555双稳电路有两种: 1)R-S 触发器型双稳将555电路的6、2脚作为两个控制输入端， 7端不用，就成为一个 R-S 触发器。
注意图6 555构成R-S 触发器 2)施密特触发器型双稳将555电路的6、2脚并接起来接成只有一个输入端的触发器，如图 7(a)所示，这个触发器输出电压和输入电压的关系是一个长方形的回线形，如图7(b)所示，从曲线可知，当输入V1=0时输出Vo=1，当输入电压从 0上升到＞2/3VDD 后，Vo 翻转成0，当输入电压从最 高值下降到＜1/3VDD 后，Vo 又翻转成1。
由于它的输入有两个不同的阈值电压，所以，这 种电路常用于电子开关，各种控制电路、波形的变换和整形，如图8所示。
两个输入端的触发电平和阈值电压不同，如图 外一个控制端要设法接死，根据电路要求可以把 把S 接地，用R 端作输入。
有两个输入端的双稳电路常用作电机调速、 稳电路作为单端比较器用于各种检测电6(a)所示，有时可能只有一个控制端，这时另R 端接到电源端，如图电源上下限告警等用途。
6(b)所示，也可以有一个输入端的双 图5脉冲启动型单稳电路W) 05图8波形的变换和整形 6. 555振荡器电路(无稳电路)由555定时器构成的多谐振荡器如图9(a)所示，其工作波形见图9(b)。
接通电源后，电源 VDD 通过R1和R2对电容C 充电，当Uc<1/3VDD 时，振荡器输出 Vo=1 ,放电管截止。
当Uc 充电到》2/3VDD 后，振荡器输出Vo 翻转成0,此时放电管导通， 使放电端(DIS)接地，电容 C 通过R2对地放电，使 Uc 下降。
当Uc 下降到w 1/3VDD 后， 振荡器输出Vo 又翻转成1,此时放电管又截止，使放电端(DIS)不接地，电源 VDD 通过R1和R2又对电容C 充电，又使Uc 从1/3VDD 上升到2/3VDD,触发器又发生翻转，如此周而 复始，从而在输出端 Vo 得到连续变化的振荡脉冲波形。
脉冲宽度TL 疋0.7R2C ，由电容C放电时间决定；TH=0.7(R1+R2)C ，由电容C 充电时间决定，脉冲周期 T ~TH+TL 。
图9 555构成多谐振荡器(■>图7 555构成施密特触发器上面仅讨论了由555定时器构成的几种典型应用实例。
实际上，由于555定时器灵敏度高，功能灵活，因而在电子电路中获得广泛应用。
ne555原理图及例子（555原理图）我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
