通风道安装技术交底

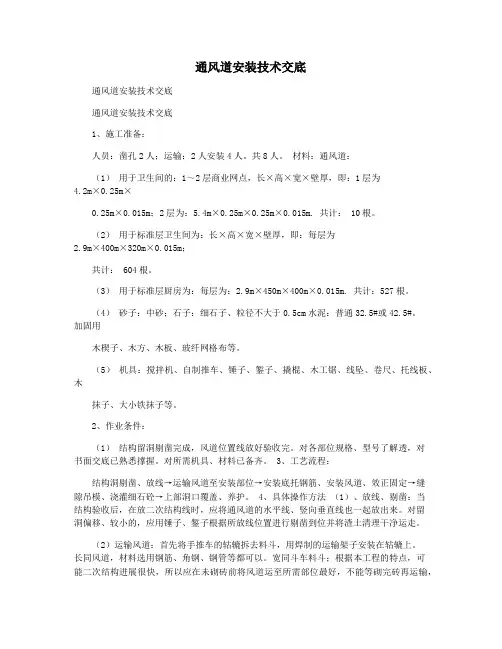

通风道安装技术交底通风道安装技术交底通风道安装技术交底1、施工准备：人员：凿孔2人；运输：2人安装4人。
共8人。
材料：通风道：（1）用于卫生间的：1～2层商业网点，长×高×宽×壁厚，即：1层为4.2m×0.25m×0.25m×0.015m；2层为：5.4m×0.25m×0.25m×0.015m. 共计： 10根。
（2）用于标准层卫生间为：长×高×宽×壁厚，即：每层为2.9m×400m×320m×0.015m；共计： 604根。
（3）用于标准层厨房为：每层为：2.9m×450m×400m×0.015m. 共计：527根。
（4）砂子：中砂；石子：细石子、粒径不大于0.5cm水泥：普通32.5#或42.5#。
加固用木楔子、木方、木板、玻纤网格布等。
（5）机具：搅拌机、自制推车、锤子、錾子、撬棍、木工锯、线坠、卷尺、托线板、木抹子、大小铁抹子等。
2、作业条件：（1）结构留洞剔凿完成，风道位置线放好验收完。
对各部位规格、型号了解透，对书面交底已熟悉撑握。
对所需机具、材料已备齐。
3、工艺流程：结构洞剔凿、放线→运输风道至安装部位→安装底托钢筋、安装风道、效正固定→缝隙吊模、浇灌细石砼→上部洞口覆盖、养护。
4、具体操作方法（1）、放线、剔凿：当结构验收后，在放二次结构线时，应将通风道的水平线、竖向垂直线也一起放出来。
对留洞偏移、较小的，应用锤子、錾子根据所放线位置进行剔凿到位并将渣土清理干净运走。
（2）运输风道：首先将手推车的轱辘拆去料斗，用焊制的运输架子安装在轱辘上。
长同风道，材料选用钢筋、角钢、钢管等都可以。
宽同斗车料斗；根据本工程的特点，可能二次结构进展很快，所以应在未砌砖前将风道运至所需部位最好，不能等砌完砖再运输，那时不好往里安放，门口与房间小，进不去。
厨房卫生间排风道安装交底

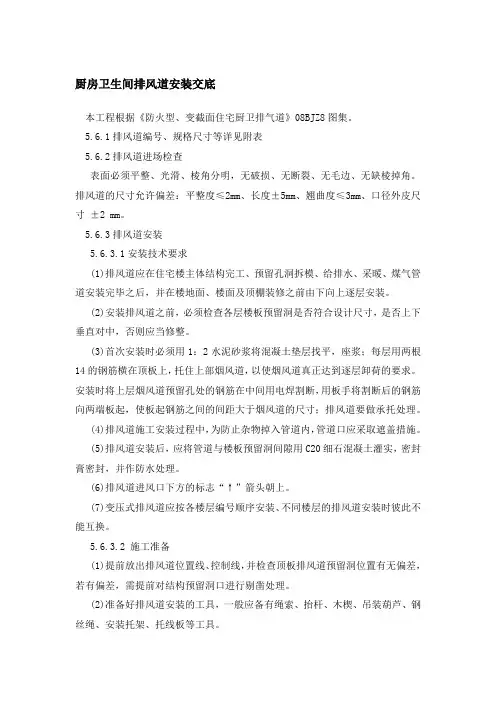

厨房卫生间排风道安装交底本工程根据《防火型、变截面住宅厨卫排气道》08BJZ8图集。
5.6.1排风道编号、规格尺寸等详见附表5.6.2排风道进场检查表面必须平整、光滑、棱角分明，无破损、无断裂、无毛边、无缺棱掉角。
排风道的尺寸允许偏差：平整度≤2mm、长度±5mm、翘曲度≤3mm、口径外皮尺寸±2 mm。
5.6.3排风道安装5.6.3.1安装技术要求(1)排风道应在住宅楼主体结构完工、预留孔洞拆模、给排水、采暖、煤气管道安装完毕之后，并在楼地面、楼面及顶棚装修之前由下向上逐层安装。
(2)安装排风道之前，必须检查各层楼板预留洞是否符合设计尺寸，是否上下垂直对中，否则应当修整。
(3)首次安装时必须用1：2水泥砂浆将混凝土垫层找平，座浆；每层用两根14的钢筋横在顶板上，托住上部烟风道，以使烟风道真正达到逐层卸荷的要求。
安装时将上层烟风道预留孔处的钢筋在中间用电焊割断，用板手将割断后的钢筋向两端板起，使板起钢筋之间的间距大于烟风道的尺寸；排风道要做承托处理。
(4)排风道施工安装过程中，为防止杂物掉入管道内，管道口应采取遮盖措施。
(5)排风道安装后，应将管道与楼板预留洞间隙用C20细石混凝土灌实，密封膏密封，并作防水处理。
(6)排风道进风口下方的标志“↑”箭头朝上。
(7)变压式排风道应按各楼层编号顺序安装、不同楼层的排风道安装时彼此不能互换。
5.6.3.2 施工准备(1)提前放出排风道位置线、控制线，并检查顶板排风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。
(2)准备好排风道安装的工具，一般应备有绳索、抬杆、木楔、吊装葫芦、钢丝绳、安装托架、托线板等工具。
(3)提前组织排风道进场，利用外用施工电梯将排风道运送至各安装点。
5.6.3.3排风道安装(1)洞口结构预留钢筋的处理：在结构施工时，平台钢筋底排筋均没有割断，在安装时，随安随割，不得预先全部打开。
(2)排风道运至安装地点后，将风道的下口放在安装托板上，把吊装葫芦固定在上层洞口，将托板四角钢丝绳挂在葫芦吊钩，一般每组吊装人员不少于6人，两人在上四人在下，排风道在往上吊运过程中，下方人员要托起风道，防止下口拖地风道破裂；在风道悬空离地150mm左右，才能抽去下方托板，在洞口上方搁置长于洞口100×100㎜木方作临时转换，变换捆绑吊点，将绳索捆与风道中下部，吊起后抽出托板与木方，下方人员扶正风道，再缓缓将风道降至安装位置。
卫生间排风管安装技术交底(内容清晰)
卫生间排风管安装技术交底1.适用范围适用于精品B区43栋室内卫生间排风管的安装。
卫生间排风管道采用de100的PVC管排风，将排风管伸出屋顶500㎜，另外加弯头使弯头朝下。
连接方式为粘结。
2.施工准备2.1材料准备：1.PVC管符合设计和相关要求，有较强的耐腐蚀性，良好的抗冲击性，和降低噪声性能，外观光泽好并且颜色一致。
管材，管件内外表面应该光滑，无发泡、裂纹，管材厚度符合相关生产标准且薄厚均匀，管材直段扰度不大于10%。
PVC管件符合上述要求。
所有管材，管件应该有出厂合格证明。
2.粘结剂应由同一厂家配套产品并应有生产日期和有效期，符合质量以及使用要求。
3.辅材：型钢、圆钢、卡架、螺栓、螺母、砂纸等应该符合质量及满足使用要求。
2.2工机具准备：1．机具：手电钻、砂轮机、电锤等。
2．工具：细齿锯、割管器、板锉、扳手、毛刷、干步、刮刀、卷尺、线坠、小线等。
2.3施工条件：1.室内标高线、隔墙中心线均已由土建放线，墙面粉刷已完成，能连续施工。
安装现场无障碍物。
2.预埋孔洞，预埋管件已经配合完成。
土建模板已拆除，操作现场清理干净。
3.冬季施工，环境温度一般不低于5℃；当环境温度低于5℃，应该采取采暖，防冻措施。
3.施工工艺3.1工艺流程安装准备→预制加工→排风立管安装→出风弯头安装→卡架安装3.2操作工艺3.2.1安装准备（1）认真熟悉图纸，配合土建施工进度，做好预埋留工作。
（2）按设计图纸画出管路及管件的位置、预留洞、接头，卡架等施工草图。
3.2.2预制加工(1)根据图纸要求并结合实际情况，测量尺寸，绘制加工草图。
（2）根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。
（3）粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4 深度。
试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。
如有油污需用丙酮除掉。
（4）用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s 至1min 即可粘接牢固。
通风道安装技术交底
8、安全ቤተ መጻሕፍቲ ባይዱ意事项
⑴通风道移动要多人合作，口号一致。
⑵安装时要注意予留洞上部的落物。
⑶电焊机使用注意漏电，要找专业电工接线。
⑷施工人员进入施工现场必须佩带安全帽。
⑸接头焊接时上部一节要有人扶着加以固定，防止掉落伤人。
技术负责人： 交底人： 接收人：
工程名称燕赵商住楼工程 交底部位 主体填充墙钢筋
工程编号 日 期 2004年7月2日
表C1-3 技术交底记录

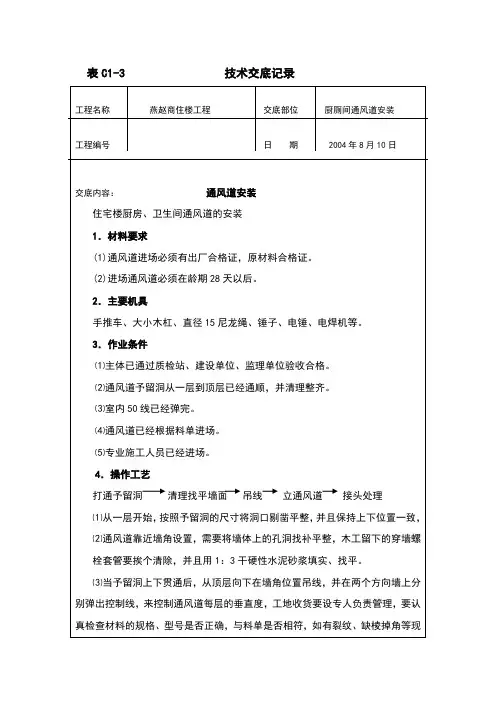

工程名称燕赵商住楼工程 交底部位 厨厕间通风道安装
工程编号 日 期 2004年8月10日
交底内容：通风道安装
住宅楼厨房、卫生间通风道的安装
1．材料要求
(1)通风道进场必须有出厂合格证，原材料合格证。
(2)进场通风道必须在龄期28天以后。
2．主要机具
手推车、大小木杠、直径15尼龙绳、锤子、电锤、电焊机等。
3．作业条件
⑴主体已通过质检站、建设单位、监理单位验收合格。
⑵通风道予留洞从一层到顶层已经通顺，并清理整齐。
⑶室内50线已经弹完。
⑷通风道已经根据料单进场。
⑸专业施工人员已经进场。
4．操作工艺
打通予留洞 清理找平墙面吊线 立通风道 接头处理
⑴从一层开始，按照予留洞的尺寸将洞口剔凿平整，并且保持上下位置一致，
⑷开始立第一节通风道，将底部清理干净，找平后铺20厚1：3水泥砂浆，利用墙体上的控制线将第一节通风道座在砂浆上，根部可以先用木楔子控制通风道的垂直，先套好预先制作好的扁铁封闭圈与风道上的予埋铁焊接牢固，接着在第一节顶部风道壁上扑砂浆，注意砂浆不要掉进风道内，紧接着安装上面一节，在用电焊机将上面一节与扁铁封闭圈焊牢，住宅楼层高3米，风道长度米，通风道风孔在上面一节，离顶板底米，接着安装下一节在顶板处接头不需要加设扁铁封闭圈。
⑴通风道移动要多人合作，口号一致。
⑵安装时要注意予留洞上部的落物。
⑶电焊机使用注意漏电，要找专业电工接线。
⑷施工人员进入施工现场必须佩带安全帽。
⑸接头焊接时上部一节要有人扶着加以固定，防止掉落伤人。
技术负责人： 交底人： 接收人：
工程名称燕赵商住楼工程 交底部位 主体填充墙钢筋
工程编号 日 期 2004年7月2日
表C1-3 技术交底记录
工程名称燕赵商住楼工程 交底部位 厨厕间通风道安装
工程编号 日 期 2004年8月10日
交底内容：通风道安装
住宅楼厨房、卫生间通风道的安装
1．材料要求
(1)通风道进场必须有出厂合格证，原材料合格证。
(2)进场通风道必须在龄期28天以后。
2．主要机具
手推车、大小木杠、直径15尼龙绳、锤子、电锤、电焊机等。
3．作业条件
⑴主体已通过质检站、建设单位、监理单位验收合格。
⑵通风道予留洞从一层到顶层已经通顺，并清理整齐。
⑶室内50线已经弹完。
⑷通风道已经根据料单进场。
⑸专业施工人员已经进场。
4．操作工艺
打通予留洞 清理找平墙面吊线 立通风道 接头处理
⑴从一层开始，按照予留洞的尺寸将洞口剔凿平整，并且保持上下位置一致，
⑷开始立第一节通风道，将底部清理干净，找平后铺20厚1：3水泥砂浆，利用墙体上的控制线将第一节通风道座在砂浆上，根部可以先用木楔子控制通风道的垂直，先套好预先制作好的扁铁封闭圈与风道上的予埋铁焊接牢固，接着在第一节顶部风道壁上扑砂浆，注意砂浆不要掉进风道内，紧接着安装上面一节，在用电焊机将上面一节与扁铁封闭圈焊牢，住宅楼层高3米，风道长度米，通风道风孔在上面一节，离顶板底米，接着安装下一节在顶板处接头不需要加设扁铁封闭圈。
烟道安装施工技术交底
烟道安装施工技术交底工程名称交底时间交底人接受交底人交底内容：本工程厨房烟道型号分别为；250×250和250×320两种；厨房烟道要求壁厚12mm，进风口为￠155mm。
烟道以耐碱玻纤网络布为增强材料的水泥砂浆薄壁构件，水泥应采用不低于32.5普通硅酸盐水泥，1：2.5水泥砂浆制作，排风道内表面应光滑，无空洞和裂纹，端面平整无毛边；排风道安装从底层开始，自上而下安装，起始层安装时应做水泥砂浆找平层；上下排风道对接应用水泥砂浆加胶粘剂密封；配合比为；水泥：砂：801建筑胶=1:2:0.3座灰应饱满，并保证接口严密及管体中心线是否对中，就位先用木楔子临时固定，浇筑完细石混泥土后将木屑子取出；每隔二层做承托处理，用不小于两根14钢筋。
支设模板吊洞、浇筑细石混凝封堵；拆模后接头处抹灰整平及细部处理。
施工过程中做好已安好排风道的成品保护，防止杂物、垃圾掉入排风道。
必须提供排风道型式检验报告及出厂合格证。
必须提供如下资料：“国家固定灭火系统和耐火构件质量监督检验中心”的住宅厨房排烟气道耐火极限检验报告。
“四川省建筑工程质量监督检验测试中心”的住宅厨房、卫生间排气道垂直承载力和抗柔性冲击检验报告。
施工人员在施工时必须带好安全帽并系好帽带，穿胶底鞋，从外架上上料时必须系安全带。
施工用具放置必须牢固，不得放在外墙脚手架等易坠落的位置，不得从楼上往下丢东西。
严禁擅自拆除外脚手架及密目网，以及洞口防护栏杆，必须拆除时须经得项目部安全员同意方可拆除。
施工中未按交底操作出现不合格的由操作班组自负工料。
未按交底施工，经检查有安全隐患的。
项目部视情况处以罚款，并拆除施工场地。

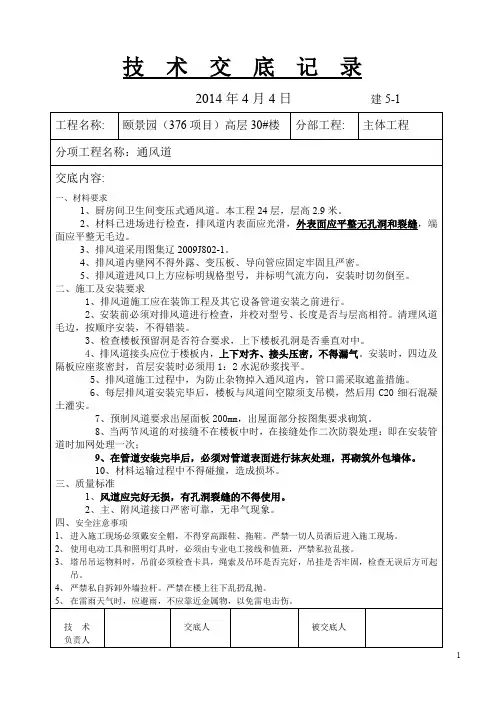

通风道交底
1、进入施工现场必须戴安全帽，不得穿高跟鞋、拖鞋。严禁一切人员酒后进入施工现场。
2、使用电动工具和照明灯具时，必须由专业电工接线和值班，严禁私拉乱接。
3、塔吊吊运物料时，吊前必须检查卡具，绳索及吊环是否完好，吊挂是否牢固，检查无误后方可起吊。
4、严禁私自拆卸外墙拉杆。严禁在楼上往下乱扔乱抛。
5、在雷雨天气时，应避雨，不应靠近金属物，以免雷电击伤。
10、在雷雨天气时，应避雨，不应靠近金属物，以免雷电击伤。
技术
负责人
交底人
被交底人
3、检查楼板预留洞是否符合要求，上下楼板孔洞是否垂直对中。
4、排风道接头应位于楼板内，上下对齐、接头压密，不得漏气。安装时，四边及隔板应座浆密封，首层安装时必须用1：2水泥砂浆找平。
5、排风道施工过程中，为防止杂物掉入通风道内，管口需采取遮盖措施。
6、每层排风道安装完毕后，楼板与风道间空隙须支吊模，然后用C20细石混凝土灌实。
8、当两节风道的对接缝不在楼板中时，在接缝处作二次防裂处理：即在安装管道时加网处理一次；
9、在管道安装完毕后，必须对管道表面进行抹灰处理，再砌筑外包墙体。
10、材料运输过程中不得碰撞，造成损坏。
三、质量标准
1、风道应完好无损，有孔洞裂缝的不得使用。
2、主、附风道接口严密可靠，无串气现象。
四、安全注意事项
3、排风道采用图集辽2009J802-1。
4、排风道内壁网不得外露、变压板、导向管应固定牢固且严密。
5、排风道进风口上方应标明规格型号，并标明气流方向，安装时切勿倒至。
二、施工及安装要求
1、排风道施工应在装饰工程及其它设备管道安装之前进行。
2、安装前必须对排风道进行检查，并校对型号、长度是否与层高相符。清理风道毛边，按顺序安装，不得错装。
2、使用电动工具和照明灯具时，必须由专业电工接线和值班，严禁私拉乱接。
3、塔吊吊运物料时，吊前必须检查卡具，绳索及吊环是否完好，吊挂是否牢固，检查无误后方可起吊。
4、严禁私自拆卸外墙拉杆。严禁在楼上往下乱扔乱抛。
5、在雷雨天气时，应避雨，不应靠近金属物，以免雷电击伤。
10、在雷雨天气时，应避雨，不应靠近金属物，以免雷电击伤。
技术
负责人
交底人
被交底人
3、检查楼板预留洞是否符合要求，上下楼板孔洞是否垂直对中。
4、排风道接头应位于楼板内，上下对齐、接头压密，不得漏气。安装时，四边及隔板应座浆密封，首层安装时必须用1：2水泥砂浆找平。
5、排风道施工过程中，为防止杂物掉入通风道内，管口需采取遮盖措施。
6、每层排风道安装完毕后，楼板与风道间空隙须支吊模，然后用C20细石混凝土灌实。
8、当两节风道的对接缝不在楼板中时，在接缝处作二次防裂处理：即在安装管道时加网处理一次；
9、在管道安装完毕后，必须对管道表面进行抹灰处理，再砌筑外包墙体。
10、材料运输过程中不得碰撞，造成损坏。
三、质量标准
1、风道应完好无损，有孔洞裂缝的不得使用。
2、主、附风道接口严密可靠，无串气现象。
四、安全注意事项
3、排风道采用图集辽2009J802-1。
4、排风道内壁网不得外露、变压板、导向管应固定牢固且严密。
5、排风道进风口上方应标明规格型号，并标明气流方向，安装时切勿倒至。
二、施工及安装要求
1、排风道施工应在装饰工程及其它设备管道安装之前进行。
2、安装前必须对排风道进行检查，并校对型号、长度是否与层高相符。清理风道毛边，按顺序安装，不得错装。
厨房卫生间通风道安装技术交底
号普通硅酸盐水泥。水泥：32.51.1.2
砂：中砂。1.1.3
。1.2cm细石：粒径1.1.4 0.5～的钢筋。141.1.5钢材：直径为主要机具：撬杠、吊钩、垫铁、木楔等。1.2
作业条件1.3
1.3.1吊装前应对通风道质量进行检查，凡不符合质量要求的不得采用，并作出明显标记。构件如有缺陷，应重新进行加工或修补后方可使用。1.3.2在墙上预先弹出通风道的位置、标高线，控制好上下通风道之间的水平距离和标高，避免安装时安放不下。顶板上已预留好的安装洞口，应剔凿好，上下贯通。1.3.3
2.2.3安装通风道：将通风道下段安放在托架上，并临时加固。从上层楼面将上段通风道吊装在下段通风道上，上下找直后临时将进行固定。临时固定：经检查位置准确，上下顺直无错位后，用木楔对通风道进行临时固定。2.2.4
2.2.5灌缝：每层通风道安装完，应及时吊模，将楼板与通风道之间的空隙用C20细石混凝土填满，振捣密实。如果通风道有破损，灌缝时注意不可将混凝土落入通风道内，并及时用钢丝网附于破损处，抹水泥砂浆进行修补处理。养护：混凝土浇筑完后，应及时养护到规定强度。2.2.6
须达到设计要求或施工规范的规定。一般工程3.2构件接头的连接件焊缝长度符合设计要求，焊缝表面平整，无凹陷、焊瘤，接头处无3.2.1
裂纹、气孔、夹渣及咬边。材料要求。允许偏差和检验方法见表3.2.23.2.2并附有出厂合格证。预制变压式通风道的型号、规格、质量应符合设计要求,1.1.13.2.2表通风道安装允许偏差号普通硅酸盐水泥。32.51.1.2水泥：(mm)检验方法工程允许偏差项次砂：中砂。1.1.35m线和钢尺检查10用1位置偏移。0.5～1.2cm1.1.4细石：粒径靠尺和楔形塞尺检2m±5用标高2
技术交底记录
工程名称
砂：中砂。1.1.3
。1.2cm细石：粒径1.1.4 0.5～的钢筋。141.1.5钢材：直径为主要机具：撬杠、吊钩、垫铁、木楔等。1.2
作业条件1.3
1.3.1吊装前应对通风道质量进行检查，凡不符合质量要求的不得采用，并作出明显标记。构件如有缺陷，应重新进行加工或修补后方可使用。1.3.2在墙上预先弹出通风道的位置、标高线，控制好上下通风道之间的水平距离和标高，避免安装时安放不下。顶板上已预留好的安装洞口，应剔凿好，上下贯通。1.3.3
2.2.3安装通风道：将通风道下段安放在托架上，并临时加固。从上层楼面将上段通风道吊装在下段通风道上，上下找直后临时将进行固定。临时固定：经检查位置准确，上下顺直无错位后，用木楔对通风道进行临时固定。2.2.4
2.2.5灌缝：每层通风道安装完，应及时吊模，将楼板与通风道之间的空隙用C20细石混凝土填满，振捣密实。如果通风道有破损，灌缝时注意不可将混凝土落入通风道内，并及时用钢丝网附于破损处，抹水泥砂浆进行修补处理。养护：混凝土浇筑完后，应及时养护到规定强度。2.2.6
须达到设计要求或施工规范的规定。一般工程3.2构件接头的连接件焊缝长度符合设计要求，焊缝表面平整，无凹陷、焊瘤，接头处无3.2.1
裂纹、气孔、夹渣及咬边。材料要求。允许偏差和检验方法见表3.2.23.2.2并附有出厂合格证。预制变压式通风道的型号、规格、质量应符合设计要求,1.1.13.2.2表通风道安装允许偏差号普通硅酸盐水泥。32.51.1.2水泥：(mm)检验方法工程允许偏差项次砂：中砂。1.1.35m线和钢尺检查10用1位置偏移。0.5～1.2cm1.1.4细石：粒径靠尺和楔形塞尺检2m±5用标高2
技术交底记录
工程名称
厨房、卫生间通风道安装技术交底
1.5、施工机具：手推车、撬杠、麻绳、靠尺、线坠、钢卷尺、电锤等。
二、作业条件：
2.1、吊装前应对通风道质量进行检查，凡不符合质量要求的不得采用，并作出明显标记。构件如有缺陷，应重新进行加工或修补后方可使用。
2.2、在墙上预先弹出通风道的位置，标高线，控制好上下通风道的之间的水平距离和标高，避免安装时安放不下。
4.2.2、允许偏差和检验方法见下表：
项次
项目
允许偏差（mm）
检验方法
1
位置偏移
10
用5m线和钢尺检查
2ห้องสมุดไป่ตู้
标高
±5
用2m靠尺和楔形塞尺检查
五、成品保护：
5.1、使用各种运输工具运输通风道时，必须使其固定，以减少运输过程中的震动，防止碰撞，装卸时应轻起轻放，严谨抛掷，并不得在管道上行走或堆放其他物品。
5.2、通风道在施工安装过程中，为防止杂物掉入管道内，管口应采取遮盖措施。
七、其他未尽事宜按照国家、行业有关标准规范和现场施工管理人员的要求执行。
5.3、各分包班组应紧密配合，做好成品与半成品的保护，通风道安装后不得敲打、撞击、不得在通风道上依靠其他物品。
六、安全注意事项：
6.1、严禁酒后上岗，严禁在楼层嬉戏、打闹；
6.2、夜间施工，要有照明设施，确保灯光照明正常；
6.3、安全用电，禁止私拉乱设，用电有电工专人接线，专人看护；
6.4、施工人员必须服从命令听指挥，加强纪律，按操作规程作业，出现违章事故，追查责任，赏罚严明；

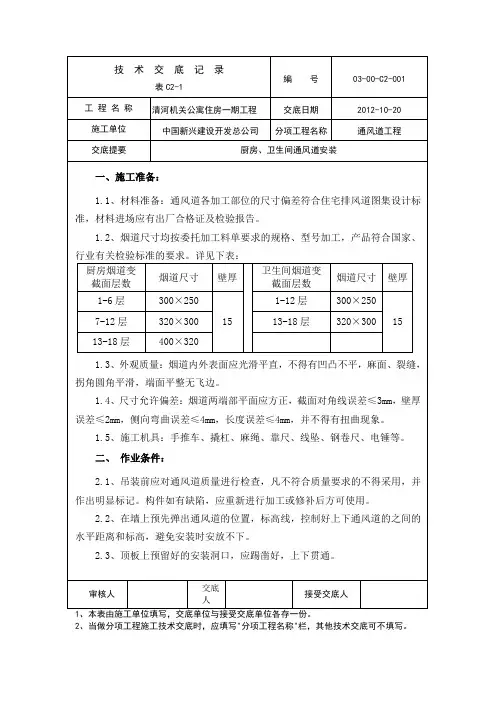

一、施工准备：
1.1、材料准备：通风道各加工部位的尺寸偏差符合住宅排风道图集设计标准，材料进场应有出厂合格证及检验报告。
1.2、烟道尺寸均按委托加工料单要求的规格、型号加工，产品符合国家、行业有关检验标准的要求。详见下表：
二、作业条件：
2.1、吊装前应对通风道质量进行检查，凡不符合质量要求的不得采用，并作出明显标记。构件如有缺陷，应重新进行加工或修补后方可使用。
2.2、在墙上预先弹出通风道的位置，标高线，控制好上下通风道的之间的水平距离和标高，避免安装时安放不下。
4.2.2、允许偏差和检验方法见下表：
项次
项目
允许偏差（mm）
检验方法
1
位置偏移
10
用5m线和钢尺检查
2ห้องสมุดไป่ตู้
标高
±5
用2m靠尺和楔形塞尺检查
五、成品保护：
5.1、使用各种运输工具运输通风道时，必须使其固定，以减少运输过程中的震动，防止碰撞，装卸时应轻起轻放，严谨抛掷，并不得在管道上行走或堆放其他物品。
5.2、通风道在施工安装过程中，为防止杂物掉入管道内，管口应采取遮盖措施。
七、其他未尽事宜按照国家、行业有关标准规范和现场施工管理人员的要求执行。
5.3、各分包班组应紧密配合，做好成品与半成品的保护，通风道安装后不得敲打、撞击、不得在通风道上依靠其他物品。
六、安全注意事项：
6.1、严禁酒后上岗，严禁在楼层嬉戏、打闹；
6.2、夜间施工，要有照明设施，确保灯光照明正常；
6.3、安全用电，禁止私拉乱设，用电有电工专人接线，专人看护；
6.4、施工人员必须服从命令听指挥，加强纪律，按操作规程作业，出现违章事故，追查责任，赏罚严明；
一、施工准备：
1.1、材料准备：通风道各加工部位的尺寸偏差符合住宅排风道图集设计标准，材料进场应有出厂合格证及检验报告。
1.2、烟道尺寸均按委托加工料单要求的规格、型号加工，产品符合国家、行业有关检验标准的要求。详见下表：

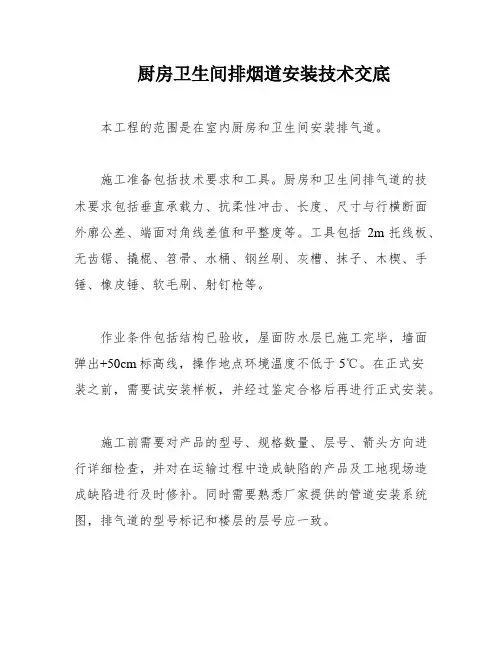

厨房卫生间排烟道安装技术交底
厨房卫生间排烟道安装技术交底
本工程的范围是在室内厨房和卫生间安装排气道。
施工准备包括技术要求和工具。
厨房和卫生间排气道的技术要求包括垂直承载力、抗柔性冲击、长度、尺寸与行横断面外廓公差、端面对角线差值和平整度等。
工具包括2m托线板、无齿锯、撬棍、笤帚、水桶、钢丝刷、灰槽、抹子、木楔、手锤、橡皮锤、软毛刷、射钉枪等。
作业条件包括结构已验收，屋面防水层已施工完毕，墙面弹出+50cm标高线，操作地点环境温度不低于5℃。
在正式安
装之前，需要试安装样板，并经过鉴定合格后再进行正式安装。
施工前需要对产品的型号、规格数量、层号、箭头方向进行详细检查，并对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补。
同时需要熟悉厂家提供的管道安装系统图，排气道的型号标记和楼层的层号应一致。
施工工艺的流程包括结构墙面、顶面、地面清理和找平，放中心控制线，安装排气道，板缝处理和板面装修。
在排气道相互垂直的两个侧面上，需要弹好中心线。
检查排气道进气口位置及气流箭头方向，找正排气道的进气口左右位置。
排气道的安装方法是将排气道送到上一层自上而下吊装，将排风道上端以绳绕管四周捆好，穿入上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层通风道的上端面座聚合物砂浆，然后将通风道落下。
将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺效正通风道的垂直位置，然后用木楔将排气道临时固定。
厨卫通风道安装技术交底
4、安装应自下而上逐层安装，每安装好一层管道时，应及时用C20细石砼将排气道与楼板间的缝隙吊模填实。
5、排气道承托逐层设置，承托做法：用直径不小于14的钢筋，两端担在楼板上，担在板上长度应不少于5cm，承托钢筋的位置应在排气道两平行边上。
6、上下两节排气道对接处应座浆饱满。
五、安全文明施工及注意事项
3、单层排气道垂直偏差均不大于3mm，相邻两层中心线位移不大于2mm。
四、施工及安装
1、排气道安装应在填充墙、设备管道和装饰工程之前施工。
2、排气道安装之前，检查上下层楼板预留孔是否垂直对中，不符合要求应进行修补。
3、排气道搬运过程中要防止碰、撬、摔等机械损伤，安装前应对其外观进行质量检查，安装停顿时应将排气道端口封闭。
工程名称

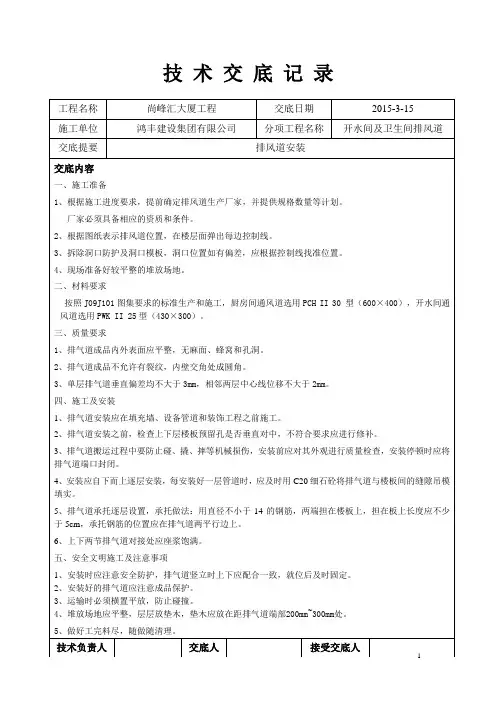

尚峰汇大厦工程
交底日期
2015-3-15
施工单位
鸿丰建设集团有限公司
分项工程名称
开水间及卫生间排风道
交底提要
排风道安装
交底内容
一、施工准备
1、根据施工进度要求，提前确定排风道生产厂家，并提供规格数量等计划。
厂家必须具备相应的资质和条件。
2、根据图纸表示排风道位置，在楼层面弹出每边控制线。
3、拆除洞口防护及洞口模板，洞口位置如有偏差，应根据控制线找准位置。
1、安装时应注意安全防护，排气道竖立时上下应配合一致，就位后及时固定。
2、安装好的排气道应注意成品保护。
3、运输时必须横置平放，防止碰撞。
4、堆放场地应平整，层层放垫木，垫木应放在距排气道端部200mm~300mm处。
5、做好工完料尽，随做随清理。
技术负责人
交底人Biblioteka 接受交底人技术交底记录4、现场准备好较平整的堆放场地。
5、排气道承托逐层设置，承托做法：用直径不小于14的钢筋，两端担在楼板上，担在板上长度应不少于5cm，承托钢筋的位置应在排气道两平行边上。
6、上下两节排气道对接处应座浆饱满。
五、安全文明施工及注意事项
3、单层排气道垂直偏差均不大于3mm，相邻两层中心线位移不大于2mm。
四、施工及安装
1、排气道安装应在填充墙、设备管道和装饰工程之前施工。
2、排气道安装之前，检查上下层楼板预留孔是否垂直对中，不符合要求应进行修补。
3、排气道搬运过程中要防止碰、撬、摔等机械损伤，安装前应对其外观进行质量检查，安装停顿时应将排气道端口封闭。
工程名称
尚峰汇大厦工程
交底日期
2015-3-15
施工单位
鸿丰建设集团有限公司
分项工程名称
开水间及卫生间排风道
交底提要
排风道安装
交底内容
一、施工准备
1、根据施工进度要求，提前确定排风道生产厂家，并提供规格数量等计划。
厂家必须具备相应的资质和条件。
2、根据图纸表示排风道位置，在楼层面弹出每边控制线。
3、拆除洞口防护及洞口模板，洞口位置如有偏差，应根据控制线找准位置。
1、安装时应注意安全防护，排气道竖立时上下应配合一致，就位后及时固定。
2、安装好的排气道应注意成品保护。
3、运输时必须横置平放，防止碰撞。
4、堆放场地应平整，层层放垫木，垫木应放在距排气道端部200mm~300mm处。
5、做好工完料尽，随做随清理。
技术负责人
交底人Biblioteka 接受交底人技术交底记录4、现场准备好较平整的堆放场地。
28、技术交底(厨卫间排气道洞口预留及安装)
编号：C010209-028工程名称金河湾商住小区交底部位厨卫间排气道施工单位南通盛强建设工程有限公司交底时间交底内容：1、作业条件1.1机具准备撬棍、吊钩、吊索具、卡环等工具。
1.2材料准备1.2.1住宅厨房、卫生间排风道选用图集为16J916-1。
1.2.2排风道进风口下方应标明产品标志、生产厂家及生产日期，标明表示气流方向的箭头“↑”朝上。
1.2.3通风道进场后应检查产品的型号、规格数量、层号、箭头方向，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。
1#楼：厨房排气道：1-9层洞口为400×400（排气道350×350），10-17层洞口为450×450（排气道400×400）；卫生间排气道：1-11层洞口为300×300（排气道250×250），12-17层洞口为350×350（排气道300×300）。
2#楼：厨房排气道：1-9层洞口为400×400，10-18层洞口为450×450，19-21层洞口为500×500；卫生间排气道：1-11层洞口为300×300，12-21层洞口为350×350。
3#楼：厨房排气道：1-9层洞口为400×400，10-18层洞口为450×450，19-24层洞口为500×500；卫生间排气道：1-11层洞口为300×300，12-22层洞口为350×350，23-24层洞口为400×400。
共3页，第1页交底人接受交底人质量检查员编号：C010209-028工程名称金河湾商住小区交底部位厨卫间排气道施工单位南通盛强建设工程有限公司交底时间交底内容：1.3作业准备1.3.1由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中。
住宅工程烟道施工交底(3篇)
第1篇本工程为住宅工程，涉及烟道施工。
烟道是建筑物中用于排放厨房油烟和通风的重要设施，其施工质量直接关系到建筑物的安全和居住舒适度。
为确保烟道施工质量，特进行以下技术交底。
二、施工准备1. 材料准备：烟道材料应选用符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准的水泥预制构件，水泥强度不应低于32.5级，构件耐火极限不应低于1.0h。
构件增强材料应使用网号04X04丝径不小于0.7mm的热镀锌电焊网及直径不小于4mm的钢筋。
2. 工具准备：电钻、切割机、水平尺、线锤、水平尺、卷尺、钢卷尺、刷子、抹子、水桶等。
3. 人员准备：施工人员应具备烟道施工经验和技能，熟悉施工图纸和规范要求。
三、施工工艺1. 施工前，应按照设计图纸要求，对烟道位置进行测量放线，确保烟道位置准确。
2. 根据放线结果，在烟道位置安装龙骨，龙骨间距应符合设计要求。
3. 在龙骨上敷设防水防潮隔膜，并在隔膜之间填充岩棉，以提高烟道的保温隔热性能。
4. 在竖向龙骨之间安装横向龙骨，并沿竖向龙骨和横向龙骨的外立面敷设涂装板。
5. 安装烟道时，应确保烟道与楼板、墙体的连接牢固，密封性能良好。
6. 烟道安装完成后，进行烟道抹灰，抹灰厚度应符合设计要求，抹灰面应平整、光洁。
7. 烟道抹灰完成后，进行质量检查，确保烟道施工质量符合规范要求。
四、质量控制1. 材料质量：确保烟道材料符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准要求。
2. 施工工艺：严格按照施工工艺进行施工，确保烟道安装牢固、密封性能良好。
3. 质量检查：施工过程中，应进行全过程质量检查，发现问题及时整改。
4. 工程验收：施工完成后，应进行工程验收，确保烟道施工质量符合规范要求。
五、安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套等。
2. 施工现场应设置安全警示标志，确保施工安全。
3. 施工过程中，应严格遵守操作规程，防止安全事故发生。
厨房、卫生间通风道安装技术交底
厨房、卫生间通风道安装技术交底随着现代人们生活水平的不断提高，对家居环境的要求也越来越高。
除了买房要求采光好外，还有一个很重要的问题就是通风。
特别是在厨房和卫生间这两个家庭最易产生难闻气味的地方，通风问题必须要引起足够的重视。
因此，本文将介绍厨房、卫生间通风道的安装技术，帮助大家更好地解决通风问题。
厨房通风道安装技术安装位置厨房通风口的位置以厨房炉灶为中心，安装新风口与排风口的距离应该保持一定的距离，并且两个通风口的位置要错位安装，这样可以避免新风口与排风口产生短路。
在一般情况下，新风口应该安装在人高1.5~1.8m的地方，排风口应该安装在地面到顶端的位置上。
尺寸标准根据国家标准规定，厨房排风（或新风）口的面积应该是炉子的2倍以上，并且面积不能小于1.2平方米。
这个标准对于一般家庭的厨房而言已经足够，如果超出这个面积需要再次咨询专业人士。
安装方法1.安装新风口：在厨房新风口安装前，要去掉炉子、柜子等遮挡物，然后确定好新风口的位置和面积。
切记不可将新风口安装在易受油烟污染区域，否则影响新风效果。
之后，将新风口固定在安装洞上，并用灰浆将其牢固地封住。
2.安装排风口：在厨房排风口安装前，也需要去掉炉子、柜子等遮挡物，然后确定好排风口的位置和面积。
切记不可将排风口安装在易受油烟污染区域外面，否则排风不及时。
之后，将排风口安装在排气管的末端，这样可以避免漏风，同时，选用好的排气管材料也是很重要的。
卫生间通风道安装技术安装位置在卫生间通风口的设置上，主要是墙上和吊顶上通风孔建议使用墙上开孔。
在安装的时候，也一定要注意干净卫生间的清洁管理，如检查通风口、孔、散气管是否沾染污物，若无必要的处理，可先用湿布擦拭。
确实有较顽固的油污，可用干净布蘸取清洁剂或酒精擦拭。
在设立卫生间内窗户通风器时，应设置开度适当的小板或网，以防小蚊子飞进来。
尺寸标准根据国家标准规定，卫生间通风量应为该房间容积的7~10倍，通风口的面积也应根据房间的容积大小来确定。
通风道安装安全技术交底模板
一、交底对象全体通风道安装施工人员、监理人员、安全管理人员。
二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容1. 施工前的准备工作（1）施工人员必须具备相应的专业技能和安全生产知识，熟悉通风道安装施工流程及安全技术要求。
（2）对施工人员进行安全教育培训，确保施工人员掌握安全操作规程。
（3）施工前，对施工人员进行技术交底，明确施工任务、质量要求及安全注意事项。
2. 施工现场安全注意事项（1）进入施工现场必须佩戴安全帽，系好帽带，锁好帽扣。
（2）严禁穿拖鞋、赤背（女职工禁穿高跟鞋）。
（3）施工现场严禁吸烟、追逐打闹，严禁酒后作业。
（4）施工人员必须遵守国家的法律、法规和企业的安全劳动纪律。
3. 施工过程安全注意事项（1）施工前，检查施工机具、设备是否完好，确保安全使用。
（2）施工过程中，注意观察周围环境，确保施工安全。
（3）施工过程中，严禁擅自改动设计图纸，如需改动，需经设计单位同意。
（4）在通风道安装过程中，注意以下事项：a. 风管连接处必须严密，防止漏风。
b. 风管支架固定牢固，防止风管晃动。
c. 风管与设备连接处应采用软连接，避免因设备振动导致风管损坏。
d. 风管安装完成后，进行严密性测试，确保无泄漏。
4. 高处作业安全注意事项（1）高处作业人员必须佩戴安全带，系好安全绳。
（2）高处作业区域设置安全防护网，防止人员坠落。
（3）高处作业时，注意观察下方，确保下方无人。
（4）高处作业完成后，及时清理作业区域，防止人员误入。
5. 火灾预防及应急处理（1）施工现场设置消防器材，确保消防器材完好。
（2）施工人员掌握消防器材的使用方法。
（3）施工过程中，严禁使用明火。
（4）发生火灾时，立即报警，并采取相应措施进行扑救。
五、交底人[交底人姓名及职务]六、备注1. 施工过程中，如遇特殊情况，应及时向项目负责人报告。
2. 施工人员必须遵守本交底内容，确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。
烟道安装技术交底
工程名称1#、3#楼交底日期2014-3-28施工单位项目部分项工程名称烟道安装交底提要1#、3#楼厨卫间烟道安装施工技术交底交底内容：审核人交底人接受交底人11、施工准备拔气道：厨房、卫生间排风道均为防火型。
安装选用河北省工程建设标准设计（住宅厨房卫生间ZDA防火型排气道）J10J123。
厂家合格品排风道送达现场并运送到各层厨、卫间2、作业条件厨房烟道洞口尺寸：J10J123-AC-5 500*400 洞口：600*450卫生间J10J123-AW-2 300*250 洞口：300*250 3、施工工艺洞口清理打凿1、安装前必须对烟道、排风道的标志、尺寸及外观进行检查，校对各部位的型号。
2、检查楼板预留洞是否符合设计要求，上下楼板孔洞是否垂直和对中，不符合要求时应进行修整。
3、排风道安装应从底层开始，自下而上逐层安装。
起始层应用1：2水泥浆找平。
上下排风道对接应用水泥砂浆加胶黏剂密封，配比为水泥：砂：801建筑胶=1 : 2 ：0.25~0.5，并检查接口工程名称1#、3#楼交底日期2014-3-28施工单位项目部分项工程名称烟道安装交底提要1#、3#楼厨卫间烟道安装施工技术交底交底内容：审核人交底人接受交底人2是否严实及管体中心线是否对中。
4、第一层烟道或排风道安装就位后，四周用木楔做临时固定，然后安装上一层烟道或排风道，一次安装最多不超过三层，排风道就位后，排风道与楼板预留洞之间的缝隙应先浇水湿润缝隙洞口边缘，以清除垃圾灰尘，用水泥胶浆先涮涂缝隙洞口边缘，用1：2的水泥砂浆座浆；然后用C20细石混凝土（内掺占水泥用量5%的膨胀剂）浇灌密实，再用防水油膏密封，待浇灌细石混凝土时将木楔取出。
5、楼板缝隙吊模应牢固、平整，二次浇筑时严禁跑模，砼应振捣密实。
砼浇注后应浇水养护，防止砼收缩裂缝。
砼浇筑五天后再进行模板拆除。
拆除后的后浇筑的砼底、面应和原砼板结合紧密、平整，无裂缝、麻面空鼓。
6、在安装过程中，每三层设制一道2ø12钢筋加强洞口支撑。
住宅厨房卫生间通风道安装交底
2．通风道接口处理：自二层开始，各在下层通风道固定、调整到位后，先对通风道周边预留空隙以C20微膨胀细石砼（底部吊模，如缝隙小于20mm则采用1∶3水泥砂浆）分两遍堵塞密实；
3．风道上部开口方向须按照我方技术部门给出的方向进行安装；
4．质量要求：通风道开口方位及定位应准确，垂直度每层误差应≤3mm；与相邻墙面间缝隙应控制在5~8mm，并于后期以水泥聚合物砂浆勾嵌密实；每天安装不得超过一层。
二、作业条件：
主体结构经分段分层验收合格，并办理工作面交接手续；并对作业层交底到位。
根据建筑户型大样对楼面留洞尺寸、位置、方向等核对完毕，局部结构留洞偏差已安要求处理到位；
各作业楼层及上层通风道（隔墙）定位线已全部弹完，并经监理验收合格。
三、施工工艺要点及质量要求
1．本工程通风道采用每层卸载方式，自二层开始于结构楼面平行于通风道短边搁置两道L25×3角铁，长度为所用排风道边长加结构多预留的10cm再加14cm；
360×300（顶板留洞尺寸460×400）
300×260（顶板留洞尺寸400×360）
厨房间排烟道规格：600×500（顶板留洞尺寸700×600）
450×360（顶板留洞尺寸550×460）
400×300（顶板留洞尺寸500×400）
2．水泥：P.S.32.5矿渣硅酸盐水泥；
砂石：中粗砂、细砂及豆石；
四、安全文明施工要求
1．运输及安装过程中，须加强人员防护工作，避免发生碰砸事故；
2．作业楼层以上楼面预留洞应认真做好封盖防护，杜绝坠物伤人；
3．安装及风道开孔过程中应注意规范操作，尽量避免杂物掉进风道，造成堵塞；
4．施工中应加强对通风道及相关工序、材料的成品保护，并做到工完场清、文明施工。
3．风道上部开口方向须按照我方技术部门给出的方向进行安装；
4．质量要求：通风道开口方位及定位应准确，垂直度每层误差应≤3mm；与相邻墙面间缝隙应控制在5~8mm，并于后期以水泥聚合物砂浆勾嵌密实；每天安装不得超过一层。
二、作业条件：
主体结构经分段分层验收合格，并办理工作面交接手续；并对作业层交底到位。
根据建筑户型大样对楼面留洞尺寸、位置、方向等核对完毕，局部结构留洞偏差已安要求处理到位；
各作业楼层及上层通风道（隔墙）定位线已全部弹完，并经监理验收合格。
三、施工工艺要点及质量要求
1．本工程通风道采用每层卸载方式，自二层开始于结构楼面平行于通风道短边搁置两道L25×3角铁，长度为所用排风道边长加结构多预留的10cm再加14cm；
360×300（顶板留洞尺寸460×400）
300×260（顶板留洞尺寸400×360）
厨房间排烟道规格：600×500（顶板留洞尺寸700×600）
450×360（顶板留洞尺寸550×460）
400×300（顶板留洞尺寸500×400）
2．水泥：P.S.32.5矿渣硅酸盐水泥；
砂石：中粗砂、细砂及豆石；
四、安全文明施工要求
1．运输及安装过程中，须加强人员防护工作，避免发生碰砸事故；
2．作业楼层以上楼面预留洞应认真做好封盖防护，杜绝坠物伤人；
3．安装及风道开孔过程中应注意规范操作，尽量避免杂物掉进风道，造成堵塞；
4．施工中应加强对通风道及相关工序、材料的成品保护，并做到工完场清、文明施工。
建筑房屋工程通风管道安装施工技术交底
2、当作分项工程施工技术交底时，应填写“分项工程的名称”栏,其他技术交底可不填写。
5.6在夜间作业时，应有足够的照明设备，并防止眩光。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当作分项工程施工技术交底时，应填写“分项工程的名称”栏,其他技术交底可不填写。
技术交底记录
表C2-1
编号
Байду номын сангаас工程名称
********工程
交底日期
****年**月**日
施工单位
2.1.2.1结构墙面、地面、顶面清理：清理模板预留通风道洞口、地面、墙面的结合部。将浮灰、沙、土等物清除干净，凡凸出墙面的砼块必须剔凿，结合部尺量找平。
2.1.2.2放线：在地面、墙面根据设计位置弹出通风道位置线。
2.1.2.3安装通风道：根据弹出通风道位置线安装通风道，靠直、通风道上口用木楔加固好。
通风道主要尺寸及规格为：厨房排气道为A-CH型、尺寸500mm×400mm，卫生间排气道分为两种规格—A-WGH型、尺寸450mm×400mm，出屋面风帽为预制砼盖板。
2.1.1工艺流程
安装首层通风道→靠尺→通风道上口用木楔加固→支模→浇筑砼→安装钢托→安装上一层通风道→风帽安装。
2.1.2施工方法
4.4生活及生产污水达标排放：生活污水中COD达标（COD=300mg/L）。
4.5施工现场夜间无光污染：施工现场夜间照明不影响周围社区。
4.6固体废弃物实现分类管理，提高回收利用量。
4.7项目经理部最大限度节约水电能源消耗。
4.8施工所用水泥和其它易飞扬的细颗粒散体材料，要在库内存放或严密遮盖，防止遗洒、飞扬；装
2.1.2.7风帽安装：
5.6在夜间作业时，应有足够的照明设备，并防止眩光。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当作分项工程施工技术交底时，应填写“分项工程的名称”栏,其他技术交底可不填写。
技术交底记录
表C2-1
编号
Байду номын сангаас工程名称
********工程
交底日期
****年**月**日
施工单位
2.1.2.1结构墙面、地面、顶面清理：清理模板预留通风道洞口、地面、墙面的结合部。将浮灰、沙、土等物清除干净，凡凸出墙面的砼块必须剔凿，结合部尺量找平。
2.1.2.2放线：在地面、墙面根据设计位置弹出通风道位置线。
2.1.2.3安装通风道：根据弹出通风道位置线安装通风道，靠直、通风道上口用木楔加固好。
通风道主要尺寸及规格为：厨房排气道为A-CH型、尺寸500mm×400mm，卫生间排气道分为两种规格—A-WGH型、尺寸450mm×400mm，出屋面风帽为预制砼盖板。
2.1.1工艺流程
安装首层通风道→靠尺→通风道上口用木楔加固→支模→浇筑砼→安装钢托→安装上一层通风道→风帽安装。
2.1.2施工方法
4.4生活及生产污水达标排放：生活污水中COD达标（COD=300mg/L）。
4.5施工现场夜间无光污染：施工现场夜间照明不影响周围社区。
4.6固体废弃物实现分类管理，提高回收利用量。
4.7项目经理部最大限度节约水电能源消耗。
4.8施工所用水泥和其它易飞扬的细颗粒散体材料，要在库内存放或严密遮盖，防止遗洒、飞扬；装
2.1.2.7风帽安装：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
360×300（顶板留洞尺寸460×400）
300×260（顶板留洞尺寸400×360）
厨房间排烟道规格：600×500（顶板留洞尺寸700×600）
450×360（顶板留洞尺寸550×460）
400×300（顶板留洞尺寸500×400）
2．水泥：P.S.32.5矿渣硅酸盐水泥；
砂石：中粗砂、细砂及豆石；
技 术 交 底 记 录
表C2-1
编号
03-C2-001
工程名称
海军靛厂村离退休干部住房建设工程2#楼
交底日期
2008年4月10日
施工单位
邯郸市邯三建筑工程有限公司
分项工程名称
装饰装修工程
交底提要
住宅厨房卫生间通风道安装交底
交底内容：
一、材料准备：
1．卫生间排风道规格：450×360（顶板留洞尺寸550×460）
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
二、作业条件：
主体结构经分段分层验收合格பைடு நூலகம்并办理工作面交接手续；并对作业层交底到位。
根据建筑户型大样对楼面留洞尺寸、位置、方向等核对完毕，局部结构留洞偏差已安要求处理到位；
各作业楼层及上层通风道（隔墙）定位线已全部弹完，并经监理验收合格。
三、施工工艺要点及质量要求
1．本工程通风道采用每层卸载方式，自二层开始于结构楼面平行于通风道短边搁置两道L25×3角铁，长度为所用排风道边长加结构多预留的10cm再加14cm；
四、安全文明施工要求
1．运输及安装过程中，须加强人员防护工作，避免发生碰砸事故；
2．作业楼层以上楼面预留洞应认真做好封盖防护，杜绝坠物伤人；
3．安装及风道开孔过程中应注意规范操作，尽量避免杂物掉进风道，造成堵塞；
4．施工中应加强对通风道及相关工序、材料的成品保护，并做到工完场清、文明施工。
审核人
交底人
2．通风道接口处理：自二层开始，各在下层通风道固定、调整到位后，先对通风道周边预留空隙以C20微膨胀细石砼（底部吊模，如缝隙小于20mm则采用1∶3水泥砂浆）分两遍堵塞密实；
3．风道上部开口方向须按照我方技术部门给出的方向进行安装；
4．质量要求：通风道开口方位及定位应准确，垂直度每层误差应≤3mm；与相邻墙面间缝隙应控制在5~8mm，并于后期以水泥聚合物砂浆勾嵌密实；每天安装不得超过一层。
300×260（顶板留洞尺寸400×360）
厨房间排烟道规格：600×500（顶板留洞尺寸700×600）
450×360（顶板留洞尺寸550×460）
400×300（顶板留洞尺寸500×400）
2．水泥：P.S.32.5矿渣硅酸盐水泥；
砂石：中粗砂、细砂及豆石；
技 术 交 底 记 录
表C2-1
编号
03-C2-001
工程名称
海军靛厂村离退休干部住房建设工程2#楼
交底日期
2008年4月10日
施工单位
邯郸市邯三建筑工程有限公司
分项工程名称
装饰装修工程
交底提要
住宅厨房卫生间通风道安装交底
交底内容：
一、材料准备：
1．卫生间排风道规格：450×360（顶板留洞尺寸550×460）
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
二、作业条件：
主体结构经分段分层验收合格பைடு நூலகம்并办理工作面交接手续；并对作业层交底到位。
根据建筑户型大样对楼面留洞尺寸、位置、方向等核对完毕，局部结构留洞偏差已安要求处理到位；
各作业楼层及上层通风道（隔墙）定位线已全部弹完，并经监理验收合格。
三、施工工艺要点及质量要求
1．本工程通风道采用每层卸载方式，自二层开始于结构楼面平行于通风道短边搁置两道L25×3角铁，长度为所用排风道边长加结构多预留的10cm再加14cm；
四、安全文明施工要求
1．运输及安装过程中，须加强人员防护工作，避免发生碰砸事故；
2．作业楼层以上楼面预留洞应认真做好封盖防护，杜绝坠物伤人；
3．安装及风道开孔过程中应注意规范操作，尽量避免杂物掉进风道，造成堵塞；
4．施工中应加强对通风道及相关工序、材料的成品保护，并做到工完场清、文明施工。
审核人
交底人
2．通风道接口处理：自二层开始，各在下层通风道固定、调整到位后，先对通风道周边预留空隙以C20微膨胀细石砼（底部吊模，如缝隙小于20mm则采用1∶3水泥砂浆）分两遍堵塞密实；
3．风道上部开口方向须按照我方技术部门给出的方向进行安装；
4．质量要求：通风道开口方位及定位应准确，垂直度每层误差应≤3mm；与相邻墙面间缝隙应控制在5~8mm，并于后期以水泥聚合物砂浆勾嵌密实；每天安装不得超过一层。
