《建筑电气》课程设计任务书课题名称：民用建筑电气施工图的设计系别：电子与信息工程学院专业：建筑电气与智能化班级： 12城建建筑电气①②时间：2015年6月8日至2015年6月19日指导教师：谢陈磊周原王丽蓉蒋婷婷李杨伍超系主任（签字）：2015年 5 月 31 日课程设计任务书一．课题名称：民用建筑电气施工图的设计二．课程设计目的和要求1．设计目的本课程设计是本门课程课堂教学的延伸和发展，是理论知识与工程实践之间的衔接。

课程设计的主要目的是通过某一建筑物的电气设计，了解一般建筑电气施工图的设计过程、设计要求、应完成的工作内容和具体设计方法。

通过设计学会使用设计资料、规程、规范，掌握好基本原理、设备，进一步巩固与综合专业基础知识和相关专业课程知识。

课程设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料、产品手册和各种工具书的能力；工程绘图的能力；书写技术报告和编制技术资料的能力。

在专业知识与研究方法方面为日后的毕业设计乃至毕业后的工作奠定良好的基础。

2．设计要求(1) 在接受设计任务后，应根据设计要求和应完成的设计内容进度计划，确定各阶段应完成的工作量，妥善安排时间。

(2) 在方案确定过程中应主动提出问题，以取得指导数师的帮助，同时要广泛讨论，依据充分。

在具体设计过程中要多思考，尤其是主要参数，要经过计算论证。

(3) 按照给定的建筑结构图纸，根据建筑内部的基本布局，适当选择照度标准，按照“安全、经济、适用、美观”的基本原则，用天正电气软件完成电气照明平面设计、照明配电箱箱体选型、配电干线的设计、防雷接地装置的设计等。

(4) 完成一份课程设计报告, 要求将设计内容及设计工作需要注意的事项写成一份设计报告，要求文字通畅、字迹工整，3000---5000 字。

(5) 应在规定的时间内完成所有的设计任务。

电气设计一、设计依据：1．国家及地方的有关设计规范和标准：（1） 3~110KV高压配电装置设计规范 GB50060—92（2） 10KV及以下变电所设计规范 GB50053—94（3）供配电系统设计规范 GB50052—2009（4）通用用电设备配电设计规范 GB50055—93（5）低压配电设计规范 GB50054—95（6）建筑设计防火规范 GB50016-2006（7）汽车库、修车库、停车场设计防火规范 GB 50067-97（8）建筑物防雷设计规范 GB50057—94（2000年版）（9）建筑物电子信息系统防雷技术规范 GB50343-2004（10）民用建筑电气设计规范 JGJ16—2008（11）《高层民用建筑设计防火规范》GB50045-95（2005版）（12）《建筑照明设计标准》 GB50034-2004（13）《火灾自动报警系统设计规范》GB50116-982．根据国家有关建筑电气规范，甲方提供的设计任务书，以及各专业提供的资料进行设计。

二、设计范围本地块的照明、电力、防雷接地等内容的设计。

三、用电负荷估算：1．酒店：约49881m2100W/m2 4988KW；2．办公：约52266m2 80W/m2 4181KW；3．商业：约13812m2 150W/m2 2071KW；4．地下车库、设备用房：约25370m2 20W/m2 507KW;5．广告、景观用电：200KW；用电负荷同期系数取：0.8整个地块用电负荷合计：9558KW;四、供电设计：1．拟在地下一层设置1座10KV电业开关站，2路10KV电源由上一级市政不同区域变电站引来。

2．拟在酒店地下一层区域设置1座变电站（4x1250KVA），负责酒店区域的供电负荷；在办公楼地下一层区域设置1座变电站（4x1000KVA）负责办公区域的供电负荷；在商业地下一层分区域设置1座变电站（2x1250KVA）负责多层商业、地下一、二层车库、设备用房的供电负荷；3座变电站的两路10KV电源由本地块10KV开关站引来。

（建筑电气工程)办公楼电气设计办公楼是现代城市中充满活力和创新的纽带，为企业提供了一个高效便捷的工作平台。

而电气工程作为办公楼建设的重要组成部分，亦扮演着关键的角色。

下面将详细介绍办公楼电气设计中需要考虑的因素和主要方案。

一、用电负荷计算用电负荷计算是办公楼电气设计的首要任务，包括对照既定标准和企业需求，计算每个用电设备的功率、运行时间和使用频率等参数，从而确定整体的用电负荷。

这个过程需要了解建筑的结构和用途，确定每个区域所需的电力和照明功率，并考虑建筑中变压器、配电盘、电缆和接头的摆放位置。

精确的用电负荷计算有助于确保安全可靠的电气系统，降低用能成本，并满足对能耗的限制要求。

二、照明系统照明系统是办公楼电气设计中的重点之一。

为了实现宜人、节能的照明效果，并兼顾舒适度和实用性，设计者需要考虑多种因素，包括照明效果、使用寿命、经济性和安全性等。

为了实现这些目标，可以考虑使用LED灯，调节光线亮度和色温等措施，采用自动化控制系统，实现智能化、联动化的照明管理。

另外，针对楼外区域和停车场等场所，设计师还需要考虑夜间照明的需求和方案。

三、动力系统动力系统是办公楼电气设计中的另一个重要组成部分。

它包括用于办公设备和机器的电力供应、电力备份等设备系统。

建筑物每个房间都应该有足够的电力供应，包括用于空调、电脑、打印机、扫描仪、集中供热、冷水机组等设备运行。

另外，依据建筑规模的大小和建筑物的用途，也需要考虑到不同负荷变换所需额外的备电功率。

四、 Grounding 系统Grounding 系统也称为接地系统，是办公楼电气设计中的另一个重要设计元素。

它在电路中使用接地棒将当前量引入地面。

对于一般办公楼而言，接地系统的设计采用了多级保护，以保障使用者和工作人员安全。

同时，也需要考虑到地面电阻和地下水位等因素，确保接地带有可靠的电气性能。

五、消防安全系统办公楼电气设计中需要着重考虑的问题之一是消防安全系统。

在紧急情况下，该系统保证能够即时有效地响应，并保障人员和财产的安全。

建筑电气设计说明书1. 引言本建筑电气设计说明书旨在为建筑项目的电气设计提供详细的说明和指导。

电气设计是建筑项目不可忽视的重要环节，它涵盖了建筑物内部的电气设备安装、电力线路布置、照明设计、安全保护等方面。

本文档将对建筑电气设计的各个方面进行详细的说明。

2. 设计目标在进行建筑电气设计时，我们的设计目标是确保建筑物内部电气系统的安全、高效和可靠。

具体目标如下：1.提供适当的电气供应容量，满足建筑物内所有电气设备的用电需求。

2.确保电气系统的稳定性和可靠性，减少可能的电力中断和故障。

3.保障电气系统的安全性，防止电气火灾、漏电和其他电气事故。

4.设计照明系统，满足建筑物内各个区域的照明要求，并提高能源效率。

3. 设计标准在进行建筑电气设计时，我们将遵循以下标准和规范：•国家标准《建筑电气设计通则》（GB 50052）•国家标准《建筑电气设计规范》（GB 50053）•国家标准《建筑电气安装工程施工质量验收规范》（GB 50303）•国家标准《建筑照明设计规范》（GB 50034）•其他相关的国家标准和建筑行业相关标准4.1 电气负荷计算在进行电气设计时，首先需要进行电气负荷计算。

电气负荷计算将根据建筑物的使用功能、面积、人员密度等因素，确定建筑物所需的电力容量。

这将成为后续电气系统设计的基础。

4.2 电气线路布置电气线路布置是指将电力线路合理地布置在建筑物内各个区域。

在设计电气线路布置时，需要考虑到电力线路的长度、电源位置、设备布置等因素，以确保电力供应的稳定性和可靠性。

4.3 电气设备安装电气设备安装是指将各种电气设备如配电箱、开关、插座等安装在建筑物内部。

在进行电气设备安装时，需要按照相关标准和规范进行，确保安装过程安全可靠。

照明设计是指为建筑物内各个区域设计合适的照明系统。

在进行照明设计时，需要考虑到照明的亮度、颜色、灯具的选择等因素，以满足建筑物内部不同区域的照明需求。

4.5 安全保护建筑电气设计中的安全保护措施包括漏电保护、过载保护、短路保护等。

五星级办公大楼电气设计一、总则本办公大楼按五星级要求设计，依据国家有关建筑电气设计规范、建筑设计防火规范、火灾自动报警系统设计规范、建筑电气安装工程施工质量验收规范、电气装置安装工程施工及验收规范等设计，考虑公共场所的安全、环保、节能和大楼应有的功能，做到人文环境的舒适，以达到大楼业主的要求。

二、电气设计范围本设计包括办公楼强电系统设计，有：高低压变电所设计、防雷与接地、照明配电系统设计、动力平面图、照明平面图。

办公楼弱电系统，有：消防报警系统设计、网络系统设计、综合布线系统设计、民用闭路电视系统、电视电话系统设计。

三、高低压变电所设计3.1负荷计算3.1.1办公区域用电负荷：办公用电按常规计算为80W/m2，每层为m2，每层用电负荷为W，总共9层为KW，因大楼采光良好，白天的照明（占办公用电的55%）需要系数为0.25，晚上在20：00之前的需要系数为0.85，其他办公用电的需要系数均为0.85，功率因数为0.90。

3.1.2商业区用电负荷：商业区用电按常规为120W/m2，底层商业区面积为m2，最大用电负荷为W，白天的照明（占商业区用电80%）需要系数为0.65，晚上在22：00之前需要系数为0.96，功率因数为0.90。

3.1.3公用区域用电负荷：3.1.3.1公共过道照明：公共过道照明按20W/m2计算，每层过道面积为m2，需要系数为0.90，功率因数为0.90。

3.1.3.2空调室内机负荷：空调室内机每台为500W，每个楼层为40台，需要系数冬天为1，夏天为0.04，因夏天室外机需要系数提高，冬天室外机需要系数为0，则按夏天计算，功率因数为0.88。

当然，楼层开关箱中室内机的开关容量要按冬天计算的安装。

3.1.3.3空调室外机负荷：空调室外机每层一组，每组35KW，功率因数为0.923.1.3.4电梯负荷：电梯二台，每台14KW，需要系数为0.25，功率因数为0.85。

3.1.3.5消防系统负荷：消防泵22KW二台，一用一备，需要系数为0.45，功率因数为0.85。

建筑工程电气设计方案一、项目概况本电气设计方案适用于一座多功能商业综合体的建筑工程，总建筑面积约为100,000平方米，包括商业空间、办公空间、酒店和停车场等功能。

本综合体将采用现代化的建筑设计理念，包括绿色节能、智能化控制等要求。

本电气设计方案将为整个综合体提供全面的电气系统设计，以确保安全、可靠的供电和灯光照明。

二、电气系统设计标准1. 适用标准本电气设计方案将按照国家现行的建筑电气设计标准和规范进行设计，并且遵循相关国家和地方的安全、节能、环保等规定。

2. 设计原则（1）安全可靠：电气系统的设计应保证安全可靠供电，以满足建筑物内部各种设备和系统的正常运行需求。

（2）节能环保：应采用节能的电气设备和灯具，以减少能源消耗、降低运行成本，同时降低对环境的影响。

（3）智能化控制：电气系统应采用智能化控制技术，以便于实现对灯光、空调、通风等设备的远程控制和自动化管理。

三、电气系统设计内容1. 供电系统设计（1）供电方式：采用市政电网供电。

由于建筑物使用电力较大，应考虑使用双进线供电，以确保供电的可靠性。

（2）变电系统：依据建筑物的用电负荷及其增长空间进行设计，包括变压器、高低压开关设备和配电柜等设施。

（3）备用电源：在应急情况下，需要备用发电机组或UPS等设备，以确保建筑物内部的关键设备正常运行。

2. 照明系统设计（1）室内照明：根据建筑物的不同功能区域，设置合理的照明场景，采用LED灯具和调光控制技术，以提高照明效果并实现节能目标。

（2）室外照明：对建筑物周围的室外区域进行照明设计，包括景观灯光和安全照明等，同时避免对周围居民的干扰。

3. 动力系统设计（1）通风系统：设计建筑物的通风系统，采用高效的风机和空气处理设备，以保证室内空气质量和温度的舒适性。

（2）空调系统：根据建筑物的使用需求和空间布局，设计合理的空调系统，并结合智能控制技术，以提高能耗效率。

（3）给排水系统：包括建筑物内部的供水系统和排水系统，采用节水、排水合理技术，以满足建筑物内部的生活用水和排水需求。

_____________________项目施工图设计任务书（电气专业）编制单位：XXXXXXXXXXXXX有限公司编制时间：____年__月__日目录一．总则。

.。

...。

..。

.。

...。

.。

.。

..。

..。

.。

..。

..。

....。

....。

...。

.。

.。

二．建筑电气设计任务书1.设计名称、建设地点。

.。

.。

.。

..。

..。

...。

.。

..。

.。

.。

.。

...。

.2.设计依据、批准文号。

..。

.。

...。

.。

.。

.。

.。

..。

.。

..。

.。

..。

.。

3.项目概况.。

..。

.。

...。

...。

..。

.。

.。

.。

..。

.。

..。

.。

....。

.。

.4.设计范围...。

.........。

....。

.。

......。

...。

.....。

.。

....5.本项目特殊说明：。

..。

.。

..。

...。

..。

.。

.。

...。

.。

..。

.。

..。

.。

.。

.。

..。

.三．设计深度要求1.图纸深度要求.。

...。

.。

.。

...。

..。

.。

.。

.。

.。

.。

....。

.。

...2.设计计算书.。

.。

..。

.。

..。

.。

.....。

...。

.。

.。

.。

..。

..。

.。

.。

..。

.四．技术指导书1.供、配电系统设计的一般要求:.。

.。

..。

.。

..。

.。

.。

...。

.....。

.2.供电负荷等级：..。

..。

...。

.。

.。

.。

..。

..。

..。

..。

..。

.。

.。

...。

.。

3.负荷计算：..。

.。

....。

.。

..。

....。

.。

.。

.。

.。

.。

.。

.。

.。

4.变、配电系统：.。

..。

..。

..。

.。

.。

.。

.。

.。

.。

.。

.。

5.低压配电系统：。

.。

..。

.。

..。

.。

...。

.。

.。

..。

..。

.6.安全措施：。

.。

..。

...。

.。

.。

...。

....。

....。

..。

..。

.。

..。

.。

....。

7.动力配电系统：.。

...。

.。

..。

..。

.。

.。

..。

.。

....。

..。

..。

.。

..。

.8.照明配电系统：.。

电气专业施工图设计任务书第一章设计范围及标准1.1 设计范围：a）照明、动力配电等全部强电系统与平面设计；b）防雷接地设计；c）消防报警系统与平面设计；d）弱电（电话、电视、宽带等）系统与平面设计；e）强弱电系统的总图平面及系统设计；f）安防系统（楼宇对讲，户内安防，视频监控）与平面设计，电梯五方对讲；g）智能化系统要求提供各子系统的系统图和平面图、总图（弱电总图应综合各个弱电子系统，明确各子系统布点位置及弱电外网综合管线）。

1.2 上述内容的设备、管线须采用统一的编号方法进行标注。

按经济、安全、实用原则进行设计，并有设备材料表和强弱电线缆选型表，电缆进线一览表，表明电缆的始端、终端、型号、规格、数量等。

1.3 设计标准：电气设计应满足国家及当地审查机构的强制性要求，无强制要求的部分，按集团标准要求执行。

第二章基本要求2.1 必须严格执行规范中的强制性条文，不得有任何违反。

2.2 图纸绘制深度除了满足国家和地方相关规定外，还需提供以下文件：a）电气设计计算书：（变压器容量计算、电缆选择、开关选择等）b）电气设计指标:(户型统计、负荷统计表等)c）主要电气材料设备表2.3 供配电系统应合理、优化，设计应兼顾质量与成本。

2.4 本任务书和增补内容与当地标准或习惯做法相冲突时，设计人员应向与设计研发部反馈意见，及时沟通后处理。

2.5 电气最终平面图需与土建最终平面图完全一致。

2.6 可暂定产品设计品牌，应以兼顾大多数厂家产品为准，设计说明中注明实际采用由建设单位后期招标确定。

2.7 设计单位在设计计算中，主要系数取值应根据具体情况，尽可能向有利成本取值。

2.8 不得按建筑套型出图，应按建筑组合平面出图。

地库电气出图需附上防火分区示意图、人防单元划分示意图，防火分区分界线需在平面图显示。

电气管线穿越人防墙等位置需要按照人防要求在电气图纸上注明做法。

电气留洞需注明封堵做法。

2.9 电气设备用房对其他专业的要求（例如对地面标准、对通风等要求）应在图纸说明中注明。

电气专业设计要求1.开闭所、变配电室开闭所、变配电室位置尽量设在负荷中心,考虑市政电源接驳点条件,且不应设置在车库最底层,住宅变配电室供电范围应严格满足供电半径不大于250m;开闭所面积控制在150~200㎡左右,根据小区规模、负荷类型做相应调整;变配电室面积控制在150~250㎡左右,根据供电范围、变压器台数做相应调整;开闭所、变配电室净高满足梁下米,净深控制在≮6米;开闭所、变配电室的门口设置≮300mm的防水门槛变配电室考虑变压器运输通道,如果通道不满足设备运输要求,可设置吊装孔;这里注意变配电室甲级防火门的设置尺寸,至少有一个门宽满足米要求;2.配电系统消防干线采用柔性矿物绝缘电缆NG-A,消防分支线采用低烟无卤耐火交联聚乙烯电力电缆WDZN-YJY；普通配电干线、分支干线采用低烟无卤阻燃交联聚乙烯电力电缆WDZ-YJY；电力和照明支线除供给消防等重要负荷的配线选用NH-BV-450/750V型导线,其余选用BV-450/750V型导线;楼座消防动力进线、车库消防动力采用低烟无卤耐火交联聚乙烯电力电缆;防火卷帘控制箱电源由就近的消防风机或应急照明双电源配电箱供电,不单独设配电箱; 车库照明光源选用LED类型光源,并标明LED光源功率及光通量等参数;地下自行车库内应预留电动车充电专用配电箱,以备后期安装充电桩,另需在自行车库总箱设置总计量表;变配电室分别预留后期物业用房、食堂用电、景观用电单独计量;楼座单体配电室净宽建议控制在≮米;住宅公区建议每4~6层在竖井内预留普通照明配电箱和应急照明配电箱,具体以实际项目标准层公区面积大小确定;建议一层及地下层电井设置普通照明配电箱,以满足后期公区精装点位回路需求;住宅公区应急照明采用柔性矿物绝缘电缆干线分支系统,分支采用分支箱;首层精装回路较多,应设普通照明配电箱;疏散楼梯间及标准层前室应急照明采用消防强启声光控开关,建议与灯具考虑一体安装,不在墙上另设;应急照明设置蓄电池满足30min持续供电要求;一层大堂及地下层前室应急照明采用消防强启开关墙装控制,普通照明采用普通墙装开关控制;单体电井内应分别设置住宅桥架、公用桥架,不得合用;住宅采用一户一表,合理设置表箱位置,便于安装和使用;商业部分的多用户表具应集中设置,且放置于独立的房间内或楼座公共配电室;建议多用户表预留PC20管至表房门外,供后期扩展使用,商业多用户电表箱按预留30％电表设置;电井一层或顶层公共照明箱预留2个插座回路,分别为远传水表、远传暖表回路,均穿PC25管,相应层次水暖井内距地1米预留接线盒,此2个回路均贯通水暖井上下;商业网点负荷按100W/㎡考虑,满足餐饮条件的即暖通专业考虑排烟道的商铺商业负荷按300W/㎡考虑;每套住宅设住户配电箱,设置电源总断路器,该总断路器应具有过载保护、短路保护等功能,并应同时断开相线和中性线,且总断路器应设置自恢复式过、欠电压保护附件;各配出回路断路器均应具有过载保护和短路保护功能;电源插座回路应有漏电保护装置,漏电回路断路器采用2P+漏电附件,不建议采用DPN;楼体泛光照明电源是否预留按具体项目确定,位置预留在机房层;屋顶太阳能负荷按一个系统预留25KW,只预留电源到位;水专业有几个缓冲水箱就按几个系统;住宅户内配电箱、弱电综合箱位置由精装专业确定位置;毛坯住宅每个居室包括厨卫插座、开关、灯具按相关规范中基本标准设置;精装住宅插座、开关、灯具按照精装专业所提供户型点位图配置;单体地下层储藏用房,应结合销售方式,建议按分户计量考虑;地下层热表间预留220V电源插座;地库各种照明及动力箱按照避免影响车位、方便物业使用、就近用电设备设置等因素,综合考虑其位置设置;强弱电桥架原则不允许穿越各商铺;若必须穿越,尽量做到穿越路径最短;注意水专业的车库出入口预作用系统的电伴热、空压机的配电设计;气体灭火控制器应由双电源箱引入220V电源;预留车库出入口处岗亭用电负荷,并与平面图中予以体现;地库各变配电室至少应画出低压系统图,以免后期专项设计遗漏回路;切非消用电应设置在低压配电室出线回路;剩余电流式电气火灾监控探测器不宜设置在消防配电回路;各种强电套管预埋图纸清楚标示,应有电井大样图;电气专业应给土建专业提出所有墙、板、柱、梁及变电所等处预留洞、预埋件及敷设要求详图,并应在土建专业的施工图中表示,同时应考虑大型设备的运输通道;水、电管线密集处,各专业应统筹安排线路敷设;各种风机、水泵等的系统图应准确标注其二次控制原理图参考图集准确页;图纸中各类照明灯具图例标注清楚,尤其是除套内以外的区域楼梯间、前室、地下室、商铺等,以便后期施工采购;套内卫生间局部等电位连接大样需画出,不是简单的套用图集的大样,大样中应明确哪些需要接,多余的不画;照明的接地线单体楼座一层出入口室外有挑板的,注意设置入口照明电梯机房、消防控制室设置空调插座,设置位置与暖通专业沟通;3.弱电、消防系统消防控制室与安防控制室合用,面积60~100平米;净宽控制在≮6米;地库弱电机房面积考虑50平米,净宽控制在≮4米;单体弱电间面积考虑10平米,净宽不要太小即可;各种弱电预埋设置原则参考以下：①屋顶电梯机房预埋2PVC20+2PVC25至电井用于监控、五方、梯控②出屋面门口设置双向门禁,由电井预埋2PVC25至门口③出屋面楼梯间设置红外一体枪机,由电井预埋PVC25至相应位置④电井至户内弱电箱预埋2PVC25⑤1、2、顶层电井至户内可视对讲分机预埋2PVC25,其余层次预埋PVC25⑥-2、1层电井至门口对讲主机预埋3PVC25⑦-2、1层大厅,电井至门半球机预埋PVC25建议商铺的联动报警回路与住户楼梯间分开设置;水箱液位传感器应引专用线至消控室水箱液位显示控制装置消防联动及消防电源线应采用耐火线缆,其余可选用阻燃线缆;高层即超高层住宅套内,均按设置感烟探测器考虑;套内厨房设置独立式燃气探测器,220V壁装插座位置由精装提供;套内紧急报警按钮、红外幕帘探测器、可视对讲室内机位置、其他弱电点位均由精装提供,土建设计院内负责系统设计;每户预留家居配线箱,内含语音、数据、有线电视模块;单元门口及单体与地下车库连通口设置可视对讲门禁系统;一层大堂及地下层与地库连通口设置监控;商铺内只预留到弱电综合箱,如有两层商铺,需将预埋管引上;后期物业食堂厨房建议采用独立式燃气报警系统,不接入消防系统;气体灭火控制器应直接从火灾报警控制器引入消防通讯线喷淋预作用系统快速排气阀前电动阀电磁阀应接入消防联动,核实设备专业此处阀门是否需要220V供电;一层大堂及地下层各出入口应设置消防联动模块,。

电气专业一. 设计总说明1.概况：2.设计范围及内容：工程范围内的强电（高、低压变配电系统、动力、照明、防雷接地系统）及弱电（有线电视系统、综合布线（电话、数据）网络系统、安防可视对讲系统、火灾自动报警系统、停车场管理系统、煤气报警、自动抄表系统、闭路电视监控系统、背景音乐系统、周界防范、巡更、家居多媒体布线、公共信息发布系统）以及室外照明等环境设备配电，室外强、弱电管网综合等。

3 •设计依据1）现行的国家设计规范、标准、规程及地方指令性法规。

2）我司的设计要求。

二. 系统设计要求1、电力供应应根据用途确定用电负荷等级，引入两路独立的高圧电源，重要负荷应有第三种备用电源方式，需确定备用电源和应急电源容量，有自备发电机时，说明启动方式与市电网的关系。

应提供详细的负荷计算书及负荷分析、设备技术参数和选型要求。

工程供电：高低压进出线路的型号及敷设方式，住宅、商业不同业态的建筑内竖井的合理分布和合理的配电路径及安装方式。

电力工程师应协助业主与供电部门协商供电方案，确认供电性质、容量、进线走向和保护方式等一系列问题。

为了满足预期用户的需要，基本的电力供应要求为公寓：50-70W//O12、ioo~12O瓦/m2或更高。

变电所应处于负荷中心，冷冻机房、消防水泵房等机房应尽量靠近配电室。

考虑应急照明供电系统，可用于楼内应急通道的疏散指示照明，商业部分的应急照明、疏散照明应釆取EPS电源集中供电，住宅部分疏散、应急灯具应采取灯具带蓄电池。

设计院应佔计所有的电力荷载要求，包括超市、滑冰场、影院比通常比其他用户电力要求会更高，对租户单位加以分类以保持相对独立。

照明和分配电箱在公共场所，如地下车库、室外立面照明、路灯或庭院灯等应采用集中控制方式山楼宇智能管理中心监控，电气竖井中的电度计量表应具备分时计价和远程抄表功能。

lh 考虑用户单独供电需要可在变电室低压柜内设置相应数量、相应容量的预留开关。

商业部分配电方案从公用和客户用两方面考虑，客户区内照明动力也应区分，不可能一箱一路到位。

建筑环境与设备工程专业（暖通方向）《建筑电气》课程设计任务书题目名称：编写教师：段春丽能源动力学院建筑智能教研室《建筑电气》课程设计任务书专业方向：建筑环境与设备工程专业（暖通方向）班级：学生姓名：指导教师：周数：学分： 1分一、设计题目（根据图上的题目填写）二、原始资料（1）电源380/220伏从东侧用直埋电缆进户。

（2）每户容量按4千瓦计且单独计量，计量配电箱设在每层楼梯间，每户设小配电箱。

（3）每户设照明；厨房；卫生间插座；客厅及卧室；客厅空调插座五个回路。

（4）住宅楼梯间采用声控楼梯灯并设公共计量表。

（5）办公室采用吊杆日光灯，墙两侧设单相二三孔组合插座。

（6）建筑平面布置见设计条件图三、设计任务通过课程设计使学生初步熟悉方案的确定，设计程序和设计原则，设计方法和步骤，培养学生查阅和运用设计资料、手册、产品样本的能力。

初步具备选择计算的能力，掌握制图标准，提高工程的制图及编写设计说明书的能力。

1、对设计计算书的要求：（1）使用公式和已知数据来源要准确,计算过程详略要得当,选定结果根据要充分。

（2）字迹要工整,文笔要简练,用词要洽当。

2、对绘制施工图的要求：（1）图纸号,绘图比例和标题栏等都要符合国家制图标准,并与土建图一致为宜。

（2）图面设计要周密考虑全部内容,布局要合理,首先要绘制出草图,做到心中有数,再画正式图(铅笔图或墨线图或计算机绘图),防止返工,提高绘图效率.（3）要用国际或国家标准图例中的图形符号和文字符号表达设计意图。

图形符号的大小和线条粗细要分明得当，系统图要突出网络关系,平面图要画出电气设备和导线。

导线由细到粗的顺序为: 建筑图、设备图、分支线电路、干线电路和主干线电路。

总之，电气设备安装工程图就要突出电气工程的内容。

（4）图面要整洁，图中文字的书写一律采用仿宋字体。

要做到认真书写每一个数字和文字。

应用绘图知识正确使用绘图工具(图板,丁字尺,三角板,比例尺,擦图片,模板计算机绘图软件等),在适当位置处标出应该标注的文字符号或尺寸线或同一用图例形式表示，以便于施工和预算。

建筑物电气系统的设计标准建筑物电气系统作为现代建筑物中不可或缺的一部分，其设计标准直接关系到建筑物的安全性、可靠性和使用效果。

本文将介绍建筑物电气系统的设计标准，包括电气设备选择、布线规范、接地标准等方面。

一、电气设备选择标准在建筑物电气系统的设计中，合理选择电气设备是确保系统运行稳定的重要一环。

根据建筑物用途和电气负荷需求，应选用符合国家相关标准的电气设备，在保证功能的前提下，尽可能选用节能、环保、可靠的设备。

同时，还需要考虑设备的容量、电压等参数，以满足建筑物正常运行的要求。

二、布线规范标准合理的电气系统布线是保证建筑物电气设备正常运行的关键。

在设计中，应根据国家电气规范和相关标准，合理划分主干线和分支线，避免过长过细的布线，以减少线损和环境影响。

另外，应注意线缆的敷设方式、绝缘范围和保护措施，确保线路安全可靠。

三、接地标准良好的接地系统是保证建筑物电气安全的前提。

在电气系统的设计中，需依据国家相关标准，合理设置接地装置和接地电阻。

并采取有效措施保证接地系统与周围环境的连接良好，防止因接地失效引起的电气事故。

四、安全标准建筑物电气系统的设计应符合国家安全标准，确保人员和设备的安全。

设计过程中，应合理划定电气设备和设施的安全距离，避免因电气设备的过载、短路等问题引发火灾和触电等安全事故。

同时，还应根据建筑物用途和功能需求，设置合适的照明和紧急疏散照明设备，以确保建筑物在紧急情况下的安全运行。

五、可持续性标准随着节能环保意识的提高，可持续性成为建筑物电气系统设计的重要考量因素。

在设计中应尽可能采用节能型电气设备，通过合理调整和控制电气负荷，实现能源的有效利用。

此外，还应优化电气系统的结构，减少能耗损失，并考虑电气系统的可维护性和扩展性，以满足日后的需求变化。

六、维护标准建筑物电气系统的正常运行需定期维护保养。

为保证系统的长期稳定运行，维护标准的制定和执行至关重要。

维护标准应包括对电气设备的定期巡视、清洁、检修和更换，保持设备性能的可靠性和一致性。

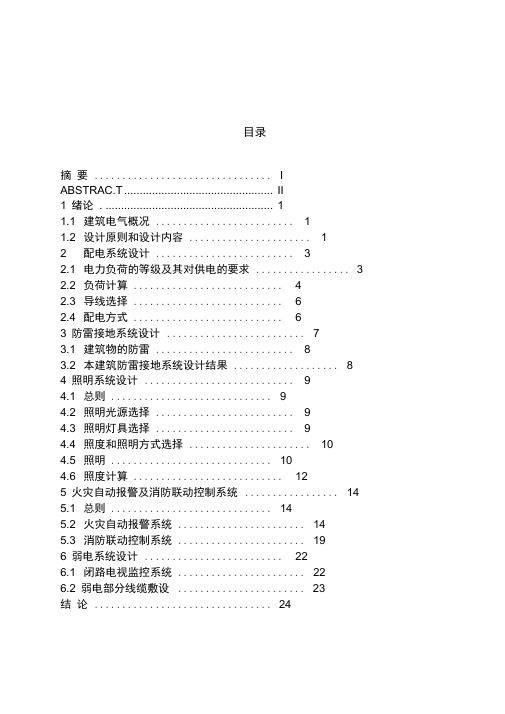

目录摘要 (I)ABSTRAC.T (II)1 绪论. (1)1.1 建筑电气概况 (1)1.2 设计原则和设计内容 (1)2 配电系统设计 (3)2.1 电力负荷的等级及其对供电的要求 (3)2.2 负荷计算 (4)2.3 导线选择 (6)2.4 配电方式 (6)3 防雷接地系统设计 (7)3.1 建筑物的防雷 (8)3.2 本建筑防雷接地系统设计结果 (8)4 照明系统设计 (9)4.1 总则 (9)4.2 照明光源选择 (9)4.3 照明灯具选择 (9)4.4 照度和照明方式选择 (10)4.5 照明 (10)4.6 照度计算 (12)5 火灾自动报警及消防联动控制系统 (14)5.1 总则 (14)5.2 火灾自动报警系统 (14)5.3 消防联动控制系统 (19)6 弱电系统设计 (22)6.1 闭路电视监控系统 (22)6.2 弱电部分线缆敷设 (23)结论 (24)参考文献 (25)致谢 (26)摘要本论文主要阐述了某办公楼各系统电气设计的设计依据、原则和方法及设计选择的结论。

是以国家相关规范为标准，以安全用电，节约能源为指导，着眼于提高广大人民的物质，文化生活，体现小康社会物质的富有和生活的幸福。

强电部分主要内容包括：低压配电系统、照明系统及防雷接地系统的设计，其中包括负荷计算、照度计算等。

弱电部分主要内容包括：闭路电视监控。

消防部分主要报警系统、联动系统的设计等。

本办公楼电气设计为毕业设计，其目的是通过设计实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为未来的工作奠定坚实的基础。

关键词: 配电，闭路电视监控, 防雷，消防ABSTRACTThe design of the relevant norms of national guidelines to safe use of electricity, energy conservation as a guide,aimed at raising the people material and culturallife,embodies the well-off society and life of material well-being of the rich.The part of the forceful electric power mainly including: the distribution system of the low voltage, lighting system and rounding for lightening systematical compose ，among others include load calculation, illumination calculation .The part of the light current mainly including: Closed Circuit Monitoring TV .The part of the fire-fighting mainly including:the design of the warning system and linked system etc.This electrical design of the office building is a graduation design ，The purpose of this design is to give us a chance of synthetical usage of the knowledge wehave learned. Besides, it can train our ability to analyze and solve practical problems in Construct electricity in dependently so that the theory is connected with practice and a solid base is made in favor of future work.Key Words: Distribution, Closed Circuit Monitoring TV , lightning protection ，Lightning Fire1 绪论1.1 建筑电气概况建国五十年来，我国建筑业日新月异，有了可喜的进步。

建筑工程电气施工图设计任务书范本2、设计说明：工程设计概况完整、无误，设计依据引用正确；图例符号、主要设备材料表、设备及线路编号、安装方式等完整、清楚。

3、电气总平面图：各种强、弱电接口应与项目周边市政管网布置相匹配；应根据各专业管线图纸进行管线综合，设计内容不应有缺项。

4、变配电室：高低压配电系统图、变配电室电气平面、平剖面图完整；设置能满足供电部门要求和发包人内部核算要求的电能计量装置；屏蔽、降噪措施明确。

5、发电机房：机组选型要求明确；机房电气平面、剖面、配电系统图完整；降噪措施明确；预留设备运输、安装条件。

6、强电系统：配电箱（或控制箱）系统图应标明箱体编号、回路编号、回路相别、回路负荷名称及容量、线路敷设方式、负荷计算参数等；配电箱（或控制箱）系统的断路器等元器件、管、线按通用型号或是发包人要求的品牌型号设计；各种风机、水泵、照明等设备的二次控制原理图纸应提供完整；应提供配电系统竖向干线示意图。

7、强电平面：干线平面布置图应标注各回路对应的箱体及线路编号；灯具、开关、插座布置，并应标注各回路对应的箱体及线路编号，重要空间应提供照度计算参数；应根据设备布置提供电气竖井大样图。

8、消防系统及平面：消防报警及联动系统图应明确各种设备具体接线方式方法（包括对智能化安防系统等的联动控制）；消防报警及联动系统平面图应包括所有报警设备。

9、弱电系统及平面：电视、通信、智能化，根据发包人要求配置系统；电视、通信、智能化，按专业出平面图。

10、防雷接地平面：相关说明、设计图纸（包括各机房、卫生间的等电位联结）。

11、计算书：用电设备负荷计算、变压器选型计算、安保负荷及发电机选型计算、电缆选型计算、系统短路电流计算、防雷类别计算及避雷针保护范围计算。

12、所有图纸共性要求：图纸图签各栏填写完善正确，各级签署齐全，图名与图纸内容相符；设计范围与合同约定相一致；设计要求（负荷级别及电源、动力及照明配电、线缆选型及敷设、设备安装、防雷及接地、等电位联结、人防电气设计、消防报警及联动、弱电系统等）完整、明确；电气节能设计专项完整；相关专业的技术接口要求、对承包商深化设计图纸的审核要求明确。

办公楼建筑电气工程设计1. 引言本文档旨在对办公楼建筑的电气工程设计进行详细描述。

办公楼作为商务活动和办公工作的场所，需要可靠、安全、高效的电气系统支持。

电气工程设计是办公楼建筑中不可或缺的一部分，涉及到用电负荷计算、电气线路布置、照明设计等方面。

2. 用电负荷计算2.1 办公设备用电负荷根据办公楼的使用目的和规模，需要计算办公设备的用电负荷。

办公设备包括计算机、打印机、复印机、传真机、空调等。

通过调查和统计数据，结合用电负荷计算公式，可以得出每个设备的用电功率。

这些用电设备的用电负荷是计算总用电负荷的基础。

2.2 照明用电负荷办公楼的照明系统需要满足照明要求，并且经济高效。

通过计算每个照明设备的功率和数量，可以得出照明用电负荷。

针对不同的区域，可以采用不同的照明设备，并进行合理的布局和计算。

2.3 办公楼电梯用电负荷如果办公楼包含电梯系统，那么电梯用电负荷也是需要考虑的因素之一。

根据电梯的数量、型号和使用频率，可以计算出电梯的用电负荷，并加入总用电负荷的计算中。

3. 电气线路布置3.1 办公楼电气布线设计在办公楼电气布线设计中，需要考虑办公区域、会议区域、走廊、楼梯间等各个区域的电气设备布置情况。

根据用电负荷和电气设备的功率，确定每个区域的电气布线和插座位置。

3.2 安全电源设计为了防止电力中断时造成工作中断和数据丢失，办公楼需要设计备用电源系统。

备用电源系统可以提供临时电力支持，并保证重要设备的正常运行。

备用电源的类型和容量需要根据用电负荷、电力需求和持续时间来确定。

3.3 系统接地设计为了确保电气设备和人员的安全，办公楼的电气系统需要进行适当的接地设计。

接地系统应具备良好的接地电阻，以便将电流导入地下。

此外，还需要考虑防雷接地和防静电接地的需求。

4. 照明设计4.1 办公室照明设计办公室的照明设计应充分考虑照明亮度、照明均匀性和节能性。

合理布置照明设备，结合光线控制系统、灯具选择和照明场景设置，可以提供良好的工作环境和工作效率，同时减少能源消耗。

Xx地块公共建筑方案电气方案设计说明电气专业设计说明一、工程概况：本工程建筑面积约为28726m2，共11层为二类高层建筑，变、配电房、弱电机房设于地下一层，消防控制室设于地下一层。

二、设计依据：1、现行国家规程、规范及标准，主要包括：《民用建筑电气设计规范》 JGJ16-2008《建筑照明设计标准》 GB50034-2013《办公建筑设计规范》 JGJ67-2006《建筑设计防火规范》 GB50016-2014《供配电系统设计规范》 GB50052-2009《低压配电设计规范》 GB50054－2011《建筑物防雷设计规范》 GB50057-2010《20KV及以下变配电所设计规范》 GB50053-2013《通用用电设备配电设计规范》 GB50055-2011《建筑物电子信息系统防雷技术规范》 GB50343-2012《智能建筑设计标准》 GB/T50314-2006《电子信息系统机房设计规范》 GB50174-2008 《有线电视系统工程设计规范》 GB50200-94《民用闭路电视系统工程技术规范》 GB50198-2011《安全防范工程技术规范》 GB50348-2004《综合布线系统工程设计规范》 GB50311-2007《火灾自动报警系统设计规范》 GB50116-20132、甲方提供的设计任务书。

3、本院建筑、结构、给排水及通风专业提供给本专业的设计资料。

三、设计范围：1、供配电系统设计2、各楼动力、照明设计3、火灾自动报警系统设计4、建筑物的防雷及安全保护设计5、弱电系统四、供配电设计1、负荷等级及负荷计算1）、负荷分级本工程为二类高层建筑，地下停车位185辆，预留社会停车车位。

地下停车库负荷等级为I类，按一级负荷供电，地面二类高层建筑主要通道及楼梯间照明用电，客梯用电，排污泵、生活水泵用电为二级负荷，消防用电也为二级负荷，其余照明、空调为三级负荷。

本工程负荷等级按一级负荷设计。

1 总则1.0.3 办公建筑设计应依据使用要求分类，并应符合表1.0.3的规定：表1.0.3 办公建筑分类44.1 一般规定4.1.7 办公建筑的门应符合下列要求：2机要办公室、财务办公室、重要档案库、贵重仪表间和计算机中心的门应采取防盗措施，室内宜设防盗报警装置。

4.1.10 办公建筑的楼地面应符合下列要求：1 根据办公室使用要求，开放式办公室的楼地面宜按家具位置埋设弱电和强电插座；2 大中型计算机房的楼地面宜采用架空防静电地板。

4.3 公共用房4.3.2 会议室应符合下列要求：3 大会议室应根据使用人数和桌椅设置情况确定使用面积，平面长宽比不宜大于2:1，宜有扩声、放映、多媒体、投影、灯光控制等设施;4.4 服务用房4.4.3 文秘室应符合下列要求：2 应设打字、复印、电传等服务性空间。

4.5 设备用房4.5.8 办公建筑中的变配电所应避免与有酸、碱、粉尘、蒸汽、积水、噪声严重的场所毗邻，并不应直接设在有爆炸危险环境的正上方或正下方，也不应直接设在厕所、浴室等经常积水场所的正下方。

4.5.9 高层办公建筑每层应设强电间，其使用面积不应小于4m2，强电间应与电缆竖井毗邻或合一设置。

4.5.10 高层办公建筑每层应设弱电交接间，其使用面积不应小于5m2。

弱电交接间应与弱电井毗邻或合一设置。

4.5.11 弱电设备用房应远离产生粉尘、油烟、有害气体及贮存具有腐蚀性、易燃、易爆物品的场所，应远离强振源，并应避开强电磁场的干扰。

4.5.12 弱电设备用房应防火、防水、防潮、防尘、防电磁干扰。

其中计算机网络中心、电话总机房地面应有防静电措施。

7.3 建筑电气7.3.1 办公建筑负荷等级应符合下列规定：1 一类办公建筑和建筑高度超过50m的高层办公建筑的重要设备及部位按一级负荷供电；2 二类办公建筑和高度不超过50m的高层办公建筑以及部、省级行政办公建筑的重要设备和部位按二级负荷供电；3 三类办公建筑和除一、二级负荷以外的用电设备及部位均按三级负荷供电。
