钢管支架计算书天津海河大桥钢箱梁吊装时,需在M19节段吊装过程中搭设钢管移动支架,下面根据支架搭设方案进行计算:1、荷载计算M19节段重量为187.08T,整体受力。
2、计算钢管支架的轴力据提供的数据:P总=1870.8KN,钢管支架自重为450KN,则最下面钢管所承受的最大轴力为:N=2320.8KN,取N=2400KN进行控制计算3、验算钢管的强度(4Φ720,D=10MM)钢管支架的强度验算由下式计算:N/Am<[б]б=N/Am =2400/(4×223)=2.69KN/cm2 б=N/Am=2400/(4×194.7)=3.08KN/cm2而[б]=170Mpa=17 KN/cm2,故安全。
4、整体稳定性验算钢管支架的整体稳定性由下式计算:N/Am<ψ[б](1)截面力学特性(如下图)钢管支架截面力学特性计算图(尺寸单位:cm)如图所示,立柱由4Φ720,d=10mm的钢管组成,查表有A m =223cm2,IX/=140579.2cm4 Am=194.7cm2,IX/=93639.59cm4I X =4×(IX/+Am×r22)=4×(140579.2+3102×223) =86283516.8cm4I X =4×(IX/+Am×r22)=4×(93639.59+3102×194.7) =75217238cm4(2):计算整体稳定性折减系数计算构件的长细比λh:由《钢结构设计手册》查得格构式压弯杆件的长细比计算公式:λh =(λ2+27Ad/Aq)1/2 λh=(λ2+27Ad/Aq)1/2λ0 =L/i=3600/25.1=143.42 λ=L/i=3600/21.93=164.16 26948.505651273.76 Ad =1218.4cm2 Ad=83390.66cm235887.76 Aq =2×4800=864cm2 Aq=71706.72cm2代入计算有λh =143.4 代人计算有λh=164.2查《钢结构设计手册》附表,得ψ1=0.339 ψ1=0.273(3)立柱的整体稳定性验算由公式有:N/Am<ψ[б]б=N/Am =2400/(4×223)=2.69KN/cm2 б=N/Am=2400/(4×194.7)=3.08KN/cm2ψ[б]=0.273×170=46.4Mpa=4.6KN/cm2而ψ[б]=0.339×170=57.6Mpa=5.6KN/cm2,故安全。

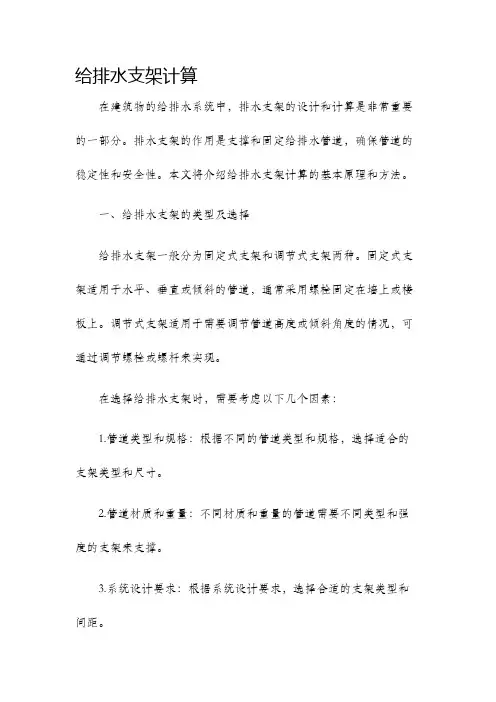

给排水支架计算在建筑物的给排水系统中,排水支架的设计和计算是非常重要的一部分。
排水支架的作用是支撑和固定给排水管道,确保管道的稳定性和安全性。
本文将介绍给排水支架计算的基本原理和方法。
一、给排水支架的类型及选择给排水支架一般分为固定式支架和调节式支架两种。
固定式支架适用于水平、垂直或倾斜的管道,通常采用螺栓固定在墙上或楼板上。
调节式支架适用于需要调节管道高度或倾斜角度的情况,可通过调节螺栓或螺杆来实现。
在选择给排水支架时,需要考虑以下几个因素:1.管道类型和规格:根据不同的管道类型和规格,选择适合的支架类型和尺寸。
2.管道材质和重量:不同材质和重量的管道需要不同类型和强度的支架来支撑。
3.系统设计要求:根据系统设计要求,选择合适的支架类型和间距。
二、给排水支架的计算方法给排水支架的计算主要包括管道质量计算和支架强度计算。
1.管道质量计算:管道质量计算是为了确定支架所需的负荷。
首先,根据排水系统的设计图纸和管道规格,计算每米管道的质量。
然后,根据管道的布置和长度,求得每个支架所承受的管道质量。
2.支架强度计算:支架强度计算是为了确定支架的尺寸和材料。
根据管道质量计算所得的每个支架的负荷,结合预先确定的安全系数,计算支架所需的强度。
强度计算包括水平强度和垂直强度两个方向。
水平强度是指支架在水平方向上所能承受的力,垂直强度是指支架在垂直方向上所能承受的力。
根据支架的安装方式和材料,选择相应的强度计算方法。
三、给排水支架计算的注意事项在进行给排水支架计算时,需要注意以下几个方面:1.保证计算的准确性:根据实际情况,选择合适的计算方法,并确保计算的数据准确无误。
2.考虑负载情况:除了管道质量外,还需要考虑其他负载情况,如温度变化、风荷载、地震等。
3.选择合适的支架间距:支架的间距应根据管道的性质和长度进行合理选择,以确保支架的稳定性和安全性。
4.合理选择支架材料:支架的材料应根据使用环境和负载情况进行合理选择,以确保支架的强度和耐久性。

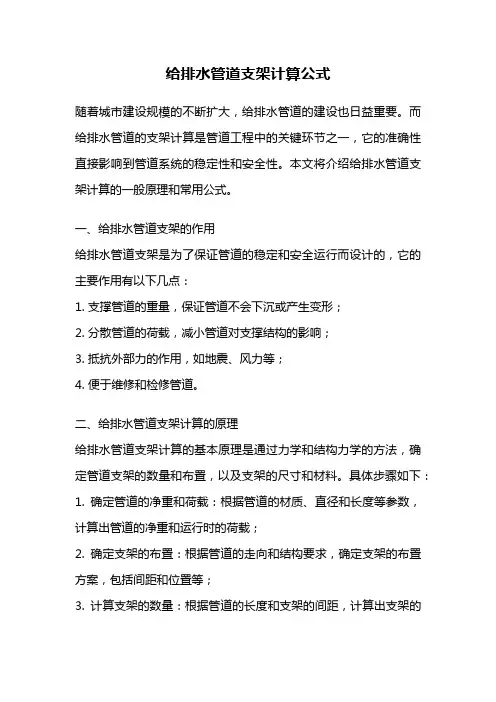

给排水管道支架计算公式随着城市建设规模的不断扩大,给排水管道的建设也日益重要。
而给排水管道的支架计算是管道工程中的关键环节之一,它的准确性直接影响到管道系统的稳定性和安全性。
本文将介绍给排水管道支架计算的一般原理和常用公式。
一、给排水管道支架的作用给排水管道支架是为了保证管道的稳定和安全运行而设计的,它的主要作用有以下几点:1. 支撑管道的重量,保证管道不会下沉或产生变形;2. 分散管道的荷载,减小管道对支撑结构的影响;3. 抵抗外部力的作用,如地震、风力等;4. 便于维修和检修管道。
二、给排水管道支架计算的原理给排水管道支架计算的基本原理是通过力学和结构力学的方法,确定管道支架的数量和布置,以及支架的尺寸和材料。
具体步骤如下:1. 确定管道的净重和荷载:根据管道的材质、直径和长度等参数,计算出管道的净重和运行时的荷载;2. 确定支架的布置:根据管道的走向和结构要求,确定支架的布置方案,包括间距和位置等;3. 计算支架的数量:根据管道的长度和支架的间距,计算出支架的数量;4. 计算支架的尺寸:根据管道的直径和重量,计算出支架的尺寸和材料,包括支座、支架臂和固定件等;5. 验证支架的稳定性:通过力学计算和结构力学分析,验证支架的稳定性和安全性;6. 绘制支架的图纸:根据计算结果,绘制支架的详细图纸,包括支座的尺寸、位置和固定方式等。
三、给排水管道支架计算的常用公式在给排水管道支架计算中,常用的公式有以下几个:1. 支座尺寸计算公式:支座的尺寸取决于管道的直径和重量。
一般情况下,支座的长度为管道直径的1.5倍,宽度为管道直径的1倍,高度为管道直径的0.2倍。
2. 支架臂长度计算公式:支架臂的长度取决于管道的直径和跨距。
一般情况下,支架臂的长度为管道直径的5倍加上跨距的一半。
3. 支架数量计算公式:支架的数量取决于管道的长度和支架的间距。
一般情况下,支架的间距为管道长度的1/3到1/5。
4. 固定件选择公式:固定件的选择取决于管道的直径和重量。
长安美院运动场地下室管廊管道支架施工方案编制:审核:批准:陕西建工安装集团有限公司2019年11月20日管廊管道支架施工方案支架选用参考图集《05R417-1》、《03S402》、《04R417-1》,焊缝及高强度锚栓采用《钢结构设计规范》,根据图集说明核算支架强度如下:一、布置概况长安美院运动场车库管廊位置设计有4根DN200 镀锌管、1根DN250 PSP 钢塑复合管,1根PE160 PE管,6套管线共用支吊架,每组支架采用三根吊杆,采用M10膨胀螺栓锚固在地下室结构梁上,支架的间距设置为L=4.2米。
二、垂直荷载G;1、管材自身重量:2597N*2+1002N+1298N=7494NDN200镀锌管自重:2*0.02466*壁厚*(外径-壁厚)*9.81*4.2=0.02466*6*(219-6)*9.81*4.2*2=31.52*9.81*4.2*2=2597N DE160 PE管自重:3.14*1.02*壁厚*(外径-/1000=0.032028*4.9*(160-4.9)*9.81*4.2=1002NDN250 PSP钢塑复合管自重(按钢管计):0.02466*壁厚*(外径-壁厚)=0.02466*6*(273-6)=39.51*9.81*4.2=1298N2、管道介质重量:2203N+1143N*4+730N=7505NDN250给水管介质重量:ρ×1/4πD2×g×L=1000×1/4×3.14×(0.273-0.006*2)2×9.81×4.2=2203N DN200消防自喷管介质重量:ρ×1/4πD2×g×L=1000×1/4×3.14×(0.200-0.006*2)2×9.81×4.2=1143N PE160中水管介质重量:ρ×1/4πD2×g×L=1000×1/4×3.14×(0.16-0.0049*2)2×9.81×4.2=730N(其中:ρ=1000kg/m3 ,g=9.81N/kg);3、垂直荷载G=(管材自身重量+管道介质重量)×1.35=(7494+7505)×1.35=20249N,(其中:垂直荷载G根据图集《03S402》第六页,“考虑制造安装因素,采用管道间距标准荷载乘1.35的荷载分项系数”);三、水平荷载F ;由于该管架为活动支架,所以管架水平方向的受力为管道在管架上滑动摩擦力。
管道支架受力计算书
管道支架受力计算书是用于确定管道支架在承载管道重量和其他载荷时所需的受力情况的技术文件。
以下是一份简单的管道支架受力计算书的示例,仅供参考:
1. 工程概述
对需要进行管道支架受力计算的工程进行简单描述,包括工程名称、地点、管道类型、尺寸、材料等。
2. 计算依据
列出进行管道支架受力计算所依据的相关标准、规范和设计要求。
3. 载荷计算
根据管道的自重、内部介质重量、外部载荷(如风雪载荷、地震载荷等)以及可能的温度变化引起的热胀冷缩等因素,计算管道支架所承受的各种载荷。
4. 支架类型和布置
描述管道支架的类型(如悬挂式、支撑式、门式等)、数量和布置方式。
5. 受力分析
使用合适的力学分析方法(如静力学分析、有限元分析等),计算每个支架在不同载荷下的受力情况,包括垂直载荷、水平载荷和力矩等。
6. 材料选择
根据受力计算结果,选择合适的材料和规格的支架,确保其具有足够的强度和刚度。
7. 结论
总结管道支架受力计算的结果,确认所选支架能够满足设计要求,并提出可能需要进一步考虑的问题或建议。
请注意,以上示例仅为一份简单的管道支架受力计算书的框架,具体内容和计算方法应根据实际工程情况和相关标准进行详细分析和确定。
在进行管道支架受力计算时,建议咨询专业工程师或相关技术人员以确保计算的准确性和安全性。
管道支架计算书1. 引言管道支架是用于支撑和固定管道的设备,它对于保证管道的稳定性和安全性具有重要作用。
在设计管道支架时,需要进行计算来确定支架的尺寸和材质,以满足工程要求。
本文档将介绍管道支架的计算方法和步骤,以供参考。
2. 计算方法2.1 计算载荷首先,需要确定管道支架所承受的载荷。
载荷包括静载荷和动载荷两部分。
静载荷是由管道自重、介质重量和附加负荷等组成,可以通过管道设计规范或工程图纸来确定。
动载荷是由管道内流体的压力和流速所产生的,需要根据实际情况进行计算。
2.2 计算间距支架的间距决定了支架的数量和位置。
一般情况下,支架的间距应根据支架的类型和管道的直径等参数确定。
可以采用下列公式来计算支架的间距:间距 = 管道直径 * 系数其中,系数可以根据支架的类型和设计要求来确定。
2.3 计算支架尺寸支架的尺寸包括高度和宽度两个参数。
高度由支架顶部到地面或其它穿越物的高度确定,宽度由支架的承重面积和管道直径等参数决定。
钢制支架的高度可以根据公式进行计算:高度 = 载荷 / 强度其中,载荷为支架承受的载荷,强度为支架材料的强度。
支架的宽度可以根据以下公式进行计算:宽度 = 管道直径 + 2 * 支架距离其中,支架距离为管道支架的间距。
2.4 材料选择支架的材料选择要考虑到材料的强度和耐腐蚀性等因素。
一般情况下,钢材是常用的支架材料,可以根据实际情况选择合适的钢材。
3. 示例计算假设有一根直径为300mm的钢质管道,需要设计相应的管道支架。
根据设计要求,管道支架的间距系数为1.5,管道自重为10kN/m,介质重量为5kN/m,附加负荷为2kN/m。
首先计算载荷:载荷 = 管道自重 + 介质重量 + 附加负荷= 10kN/m + 5kN/m + 2kN/m= 17kN/m然后计算间距:间距 = 管道直径 * 系数= 300mm * 1.5= 450mm接下来计算支架尺寸:高度 = 载荷 / 强度假设支架材料的强度为300MPa,计算得到支架高度为:高度 = 17kN/m / 300MPa≈ 56.7mm宽度 = 管道直径 + 2 * 支架距离= 300mm + 2 * 450mm= 1200mm最后,根据实际情况选择合适的钢材作为支架材料。
管道支架工程量计算(规范)
注:具体数量的计算根据实际情况排列,穿墙时应算一个支点
DN40 0.19 DN50 0.33 DN70 0.39
5、管卡设置要求.
(1)室内给水管道立管管卡
屋高=<5m,每层设一个
>5m,每层设两个
(2)室内排水立管管卡:一般每层设一个
(3)室内排水支管、横贯、管一般是悬吊在抽板下,吊架间距为1.5M
6、其他
(1)给水管道(水平管):给水管道干管的安装一般用角钢支架或管卡固在墙上,管外皮距墙面净距30~50mm,取40mm
给水横支管:一般用管卡或钩钉固定
(2)排水管道
(1)管道设置原则:散热器支管长度>1.5m时,设管卡或钩钉;采暖立管管卡:层高=<5m,每层设一个层高>5m,每层设两个
(2)管道支架数量的计算
立管支架:按层计算
水平管支架:a、固定支架:按图示数量计算
b 、单管活动支架数量=管子的长度/最大支架间距---该段固定支架的数量
c、多管活动支架数量=多段管段长度/较细管最大支架间距----该段固定支架数量。

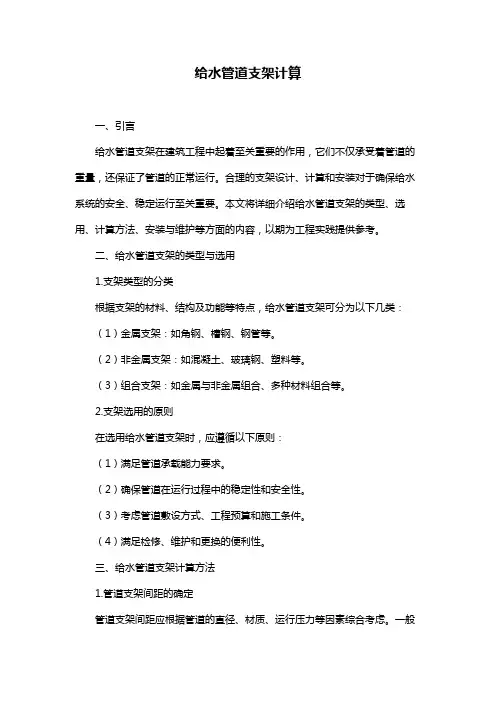

给水管道支架计算一、引言给水管道支架在建筑工程中起着至关重要的作用,它们不仅承受着管道的重量,还保证了管道的正常运行。
合理的支架设计、计算和安装对于确保给水系统的安全、稳定运行至关重要。
本文将详细介绍给水管道支架的类型、选用、计算方法、安装与维护等方面的内容,以期为工程实践提供参考。
二、给水管道支架的类型与选用1.支架类型的分类根据支架的材料、结构及功能等特点,给水管道支架可分为以下几类:(1)金属支架:如角钢、槽钢、钢管等。
(2)非金属支架:如混凝土、玻璃钢、塑料等。
(3)组合支架:如金属与非金属组合、多种材料组合等。
2.支架选用的原则在选用给水管道支架时,应遵循以下原则:(1)满足管道承载能力要求。
(2)确保管道在运行过程中的稳定性和安全性。
(3)考虑管道敷设方式、工程预算和施工条件。
(4)满足检修、维护和更换的便利性。
三、给水管道支架计算方法1.管道支架间距的确定管道支架间距应根据管道的直径、材质、运行压力等因素综合考虑。
一般情况下,支架间距可按照以下公式计算:间距= (管道外径+ 2 × 支架宽度)× 支架间距系数2.管道支架承载能力的计算管道支架承载能力计算主要包括两个方面:一是管道及附件的重量;二是管道运行过程中可能受到的附加载荷(如水锤、地震等)。
计算公式如下:承载能力= 管道及附件重量+ 附加载荷3.管道支架稳定性的分析管道支架稳定性分析主要包括支架的材料、结构、地基条件等因素。
在分析过程中,应注意支架在各种工况下的稳定性能,确保其在运行过程中不易发生变形或破坏。
四、给水管道支架的安装与维护1.支架安装的要求(1)支架位置应准确,符合设计要求。
(2)支架安装应牢固,保证管道与支架的连接紧密。
(3)支架安装过程中,应注意保护管道及附件,防止损坏。
2.支架维护与管理的重要性(1)定期检查支架的完好状况,发现问题及时处理。
(2)对损坏的支架进行更换,确保管道运行安全。
管道公共支架计算支吊架计算校核公共支吊架有如下形式承重:一、双层管道支吊架部分,由于横担越长,对支架的受力扭矩越大,也就是较为恶劣的工况,所以支架宽度按照最恶劣工况为1650mm、吊脚长度按照2100mm核算.两层之间高度为400mm.A、上层管道为DN273碳钢水管道一根,下层管道De110水管道2根,DN48水管道一根,DN34水管道一根。
B、上层管道为DN273碳钢上层管道为De400UPVC水管道一根,De110UPVC水管道一根,600*150电缆桥架一趟。
下层为De110水管道4根,De90水管道2根,DN60水管道一根。
C、水管道一根,下层管道De110水管道2根,DN48水管道一根,DN34水管道一根。
D、上层管道为600*150电缆桥架一趟。
下层为De110水管道4根,其中有三通的部分管道是2根,De90水管道2根,DN60水管道一根。
二、单层管道支吊架部分,由于横担越长,对支架的受力扭矩越大,也就是较为恶劣的工况,所以支架宽度按照最恶劣工况为950mm、吊脚长度按照1550mm核算。
E、支架上管道有De110UPVC管道2根,DN48管道一根,DN34水管道一根。
F、支架上管道有De110UPVC管道2根,DN48管道一根。
G 、 支架上管道有带斜口三通支管的De110UPVC 水管道2根,DN48碳钢管道1根。
H 、 支架上管道有De110UPVC 管道2根。
综上所述,两种形式的支架分别存在其最恶劣工况部分,双层的公共管架最恶劣工况为A 工况,单层的公共管架最恶劣工况为G 。
所以只需对A 和G 两种工况分别校核即可。
公共支吊架的强度校核一、此支吊架共承受上层管道为De400UPVC 水管道一根,De110UPVC 水管道一根,600*150电缆桥架一趟。
下层为De110水管道4根,De90水管道2根,DN60水管道一根。
吊杆长2100mm,横担长度为1650mm,两层横担之间的距离为400mm.1. 管道支吊架跨距校核 []t MAX W qL σφ124.2= q ——管道单位长度计算荷载,N/m,q =管材重+保温重+附加重,选用De400UPVC 的管道进行复合计算,约为1000N/m 。
编写管道支架计算书需要涵盖结构工程方面的细节,确保支架的设计和安装是安全可靠的。
以下是一个管道支架计算书的大致结构和内容,供您参考:1. 项目信息:在此部分提供项目的基本信息,包括项目名称、位置、日期等。
2. 设计准则和标准:列出您所使用的设计准则和标准,例如国家或地区的结构设计规范、管道支架设计标准等。
3. 支架类型和布置:描述所使用的支架类型(如吊杆支架、支撑架等)以及支架的布置方案。
包括支架之间的间距、高度、位置等信息。
4. 负荷计算:详细计算各种荷载,包括静态荷载(管道重量、介质重量等)和动态荷载(风荷载、地震荷载等)。
确保支架能够承受所有荷载情况。
5. 强度和稳定性分析:进行支架的强度和稳定性分析,确保在各种荷载情况下,支架和管道系统都不会失稳或破坏。
6. 材料规格:列出使用的材料规格,包括支架材料、螺栓、焊接材料等。
确保所使用的材料满足设计要求和标准。
7. 结构细节:提供支架的详细设计图纸和示意图,包括支架的几何形状、连接细节、焊接方法等。
8. 安装和施工考虑:考虑支架的实际安装和施工过程,提供相关建议和注意事项,以确保支架的正确安装。
9. 校核和验算:对计算和设计结果进行校核和验算,确保计算的准确性和一致性。
10. 结论:总结计算书的内容,确认支架设计的合理性和安全性。
请注意,管道支架的设计是一项复杂的工程任务,需要专业知识和工程背景。
在实际工程中,建议您寻求结构工程师或专业机构的帮助,以确保支架的设计和计算是符合安全标准的。
此外,根据不同地区和国家的法规,可能还需要进行相关的审批和认证。
长安美院运动场地下室管廊管道支架施工方案编制:审核:批准:陕西建工安装集团有限公司2019年11月20日管廊管道支架施工方案支架选用参考图集《05R417-1》、《03S402》、《04R417-1》,焊缝及高强度锚栓采用《钢结构设计规范》,根据图集说明核算支架强度如下:一、布置概况长安美院运动场车库管廊位置设计有4根DN200 镀锌管、1根DN250 PSP 钢塑复合管,1根PE160 PE管,6套管线共用支吊架,每组支架采用三根吊杆,采用M10膨胀螺栓锚固在地下室结构梁上,支架的间距设置为L=4.2米。
二、垂直荷载G;1、管材自身重量:2597N*2+1002N+1298N=7494NDN200镀锌管自重:2*0.02466*壁厚*(外径-壁厚)*9.81*4.2=0.02466*6*(219-6)*9.81*4.2*2=31.52*9.81*4.2*2=2597N DE160 PE管自重:3.14*1.02*壁厚*(外径-/1000=0.032028*4.9*(160-4.9)*9.81*4.2=1002NDN250 PSP钢塑复合管自重(按钢管计):0.02466*壁厚*(外径-壁厚)=0.02466*6*(273-6)=39.51*9.81*4.2=1298N2、管道介质重量:2203N+1143N*4+730N=7505NDN250给水管介质重量:ρ×1/4πD2×g×L=1000×1/4×3.14×(0.273-0.006*2)2×9.81×4.2=2203N DN200消防自喷管介质重量:ρ×1/4πD2×g×L=1000×1/4×3.14×(0.200-0.006*2)2×9.81×4.2=1143N PE160中水管介质重量:ρ×1/4πD2×g×L=1000×1/4×3.14×(0.16-0.0049*2)2×9.81×4.2=730N(其中:ρ=1000kg/m3 ,g=9.81N/kg);3、垂直荷载G=(管材自身重量+管道介质重量)×1.35=(7494+7505)×1.35=20249N,(其中:垂直荷载G根据图集《03S402》第六页,“考虑制造安装因素,采用管道间距标准荷载乘1.35的荷载分项系数”);三、水平荷载F ;由于该管架为活动支架,所以管架水平方向的受力为管道在管架上滑动摩擦力。
管道支架计算书管道支架计算书是用于计算管道支架的设计参数和尺寸的文档。
下面是一个详细精确的管道支架计算书的示例:1. 项目信息:- 项目名称:XXX管道支架设计- 设计人员:XXX- 设计日期:XXXX年XX月XX日2. 管道参数:- 管道材质:XXX(例如:碳钢)- 管道直径:XXX(单位:mm)- 管道壁厚:XXX(单位:mm)- 管道工作温度:XXX(单位:摄氏度)- 管道工作压力:XXX(单位:MPa)3. 支架类型:- 支架类型:XXX(例如:吊杆支架)- 材质:XXX(例如:碳钢)- 支架间距:XXX(单位:mm)- 支架高度:XXX(单位:mm)- 支架数量:XXX4. 荷载计算:- 管道自重:XXX(单位:N/m)- 流体重量:XXX(单位:N/m)- 风荷载:XXX(单位:N/m)- 地震荷载:XXX(单位:N/m)5. 强度计算:- 支架材料强度:XXX(单位:MPa)- 支架材料屈服强度:XXX(单位:MPa)- 支架材料抗拉强度:XXX(单位:MPa)- 支架材料抗剪强度:XXX(单位:MPa)6. 计算结果:- 支架荷载:XXX(单位:N)- 支架间距:XXX(单位:mm)- 支架高度:XXX(单位:mm)- 支架尺寸:XXX(单位:mm)- 支架材料选择:XXX(例如:碳钢)- 支架材料尺寸:XXX(单位:mm)7. 结论:- 根据计算结果,建议采用XXX类型的支架材料,并按照计算结果的尺寸进行设计和安装。
以上是一个简单的管道支架计算书的示例,根据具体项目和需求,可能还需要包含其他参数和计算内容。
在实际设计中,建议根据相关标准和规范进行计算和设计,以确保支架的安全性和可靠性。
钢管支架计算书天津海河大桥钢箱梁吊装时,需在M19节段吊装过程中搭设钢管移动支架,下面根据支架搭设方案进行计算:1、荷载计算M19节段重量为187. 08T,整体受力。
2、计算钢管支架的轴力据提供的数据:P总二1870.8KN,钢管支架自重为450KN,则最下面钢管所承受的最大轴力为:N=2320. 8KN,取N=2400KN进行控制讣算3、验算钢管的强度(40720, D=10MM)钢管支架的强度验算由下式计算:N/A. <[6]6 二N/汕二2400/( 4 X 223 )=2. 69KX/cm26 二N/九二2400/( 4X194.7 )=3. 08KN/cm:而[6 ]=170Mpa=17 KN/cm:,故安全。
4、整体稳定性验算钢管支架的整体稳定性山下式计算:N/化〈巾[6 ](1)截面力学特性(如下图)钢管支架截面力学特性计算图(尺寸单位:cm)如图所示,立柱曲4①720, d二10mm的钢管组成,查表有^=223cm2, I x =140579. 2cm 九二194. 7cm:, L; =93639. 59cmIx=4X (I x +A o Xr2:)=4X (140579. 2+310’X 223) =86283516. 8cm1 Ix=4X (Ix'+A.Xr^MX (93639. 59+310’X194. 7) =75217238cm'(2): tr 算整体稳定性折减系数计算构件的长细比入h:III 《钢结构设计手册》查得格构式压弯杆件的长细比计算公式:xF (X 『+27扎/扎)1/2 xF ( X 0:+27VAJ 12X o 二L°/i 二3600/21. 93=164. 16 26948.5056查《钢结构设计手册》附表,得血1=0. 339 巾F0. 273(3)立柱的整体稳定性验算山公式有:N/A.〈巾[6 ]6 二N/X 二2400/( 4 X 223 )=2. 69KX/cm' 6 =^=2400/( 4 X 194.7 )=3. 08KX/cm :0 [ 6 ]=0. 273X170=46. 4Mpa=4.6KN/cm : 而巾[6 ]=0. 339X170=57. 6Mpa=5. 6KN/cm 2,故安全。
计算书DN600空调水管支架强度校核1、受力分析图由∑MA=0和∑MB=02、DN600空调冷冻水两根,查表可知,DN600为500Kg/m,2根为1000Kg/m支架按6米一个计算,每组支架承重6000Kg = 60000N 考虑管内水的波动性,粘滞阻力,压力传递不均匀性对支架的综合影响,取综合系数K1=1.2;考虑现场环境之震动及风动的影响,支架本身的不均匀性,取综合系数:K2=1.23、受力分析:按附图支架详图,及图1~3中的受力分析:p=K1*K2*W/2=1.2*1.2*60000/2=43200NFay=Fby=p=43200N4、吊杆强度计算使用公式 An≧1.5N/0.85fQ235钢材 f取钢材强度设计值200N/mm²(KPa)An≧1.5*43200N/0.85*200N/mm²An≧381mm²An≧3.81cm²10#槽钢截面积为12.74cm²,故10#槽钢吊杆足以满足5、14a#横担强度校核从图3中可以看出,最大弯距Mmax= pa =43200*400=17280000N·mm等截面的14#槽钢最大正应力发生在Mmax截面的上下边缘处横担抗弯强度计算公式:1.5My/ryWny≦0.85fWny 截面对Y轴的净截面抵抗距 14a#槽钢取80.5cm³碳素钢屈强比为 0.6-0.65 取小值0.6,σs/σb=0.6σb=235/0.6=390N/mm2 f=390N/mm21.5My/ryWny≦0.85f1.5*17280000N·mm/1.02*80.5*10m³mm²≦0.85*390N/mm²315N/mm²≦331.5N/mm²故可用。
钢管支架设计计算书一、设计数据根据设计方案相关图纸:副厂房楼板设计厚度为0.25m,梁系最大截面尺寸0.35*0.60m。
二、设计假定钢管支架体系主要包括方木(宽*高(0.05*0.1m)、顶托梁(I10工字钢)、支架梁(2[10双槽钢)及立柱(Φ100钢管),钢材材质为Q235,底模模板采用12mm 胶合板。
顶托梁、支架梁均按近似简支梁计算。
三、钢管支架荷载计算根据副厂房钢管支架的设计方案,按楼板和梁系分别进行荷载计算。
(一)楼板部位设计参数:楼板设计厚度为0.25m;顶托梁采用I10工字钢,间距为0.8m;支架梁采用2[10双槽钢,间距为1.5m;立柱采用Φ100钢管,壁厚δ=3.5mm,间排距1.5*1.5m;方木设计断面尺寸为宽*高(0.05*0.1m),间距0.3m。
1.顶托梁荷载计算具体如下:q1—支架体系自重,(包括顶托梁11.2kg/m、方木9.3kg/m(1/0.3*0.8*0.05*0.1*700)、模板6.7kg/m(0.8*0.012*700)),等于27.3kg/m;q2—设计楼板混凝土荷载,等于500.0kg/m(0.25*0.8*2500);q3—可变荷载,(包括施工活荷载240.0kg/m(0.8*300),混凝土入仓的冲击力160.0kg/m(0.8*200)、混凝土振捣产生的荷载160.0kg/m(0.8*200))等于560.0kg/m。
q4—支架体系自重,(包括支架梁20.0kg/m(2*10)、顶托及顶托支座9.4kg/m(1/0.8*7.48)、顶托梁21.0kg/m(1/0.8*1.5*11.2)、方木17.5kg/m(1.5/0.3*1.0*0.05*0.1*700)、模板12.6kg/m(1.5*0.012*700)),为80.5kg/m;q5—设计楼板混凝土荷载,等于937.5kg/m(0.25*1.5*2500);q6—可变荷载,(包括施工活荷载450.0kg/m(1.5*300)、混凝土入仓的冲击力300.0kg/m(1.5*200)、混凝土振捣产生的荷载300.0kg/m(1.5*200))等于1050.0kg/m。
