城市排水系统设计与管网布置

浅谈大中型城市管网系统布置

摘要：在现代城市中，燃气得到了越来越广泛的应用，燃气输配系统错综复杂，燃气管网是其中最为重要的一种设施。在进行燃气管网的布置上，不仅要使管网保持不间断供气状态，更应当考虑到如何才能更效率的使管网进行供气。因此，燃气系统管网的布置成为了工作者们着重探讨和考虑的问题，笔者对此，谈谈自己的看法。

关键词：管网系统布局

中图分类号：F291.1文献标识码：A 文章编号：

前言：随着我国天然气工业的不断发展，特别是西气东输工程全线贯通，使我国许多城镇使用上了天然气，这极大改变了我国城镇的燃料结构，城镇天然气输配管网系统的合理选择也显得越来越重要。本文着重就中压一级管网布置的原因、布置方式及优点进行阐述，以便在管网布置可以借鉴。

1城市燃气输配管网分类

根据《城镇燃气设计规范》(GB 50028—2006)的规定，城镇燃气管道按城镇燃气压力分为低压燃气管道、中压燃气管道、次高压燃气管道和高压燃气管道4类，设计压力分为7级：

高压燃气管道：A 2.5＜P≤4.0 MPa B1.6＜P≤2.5 MPa

次高压燃气管道：A 0.8＜P≤1.6 MPa B0.4＜P≤0.8 MPa

中压燃气管道：A 0.2＜P≤0.4 MPa B0.01≤P≤0.2 MPa

低压燃气管道：P＜0.01 MPa

城市燃气输配管网按上述不同压力等级的管道进行组合，按照组合型式，输配管网系统分为一级管网系统、两级管网系统、三级管网系统、多级管网系统和混合管网系统。

一般情况下，输配管网压力越高，输气能力也越大，输配管网的管径也越小，管网投资也越省。但输配管网压力越高，对安全间距的要求也就越大。

2采用中压一级管网系统布置的原因

(1) 中压一级管网系统与低压管网相比，输气压力较高，平均管径相对缩小，节省管网投资费用，而且增大了供气范围。

(2) 中压一级管网的布置不仅完全避免了一条街道同时敷设两条不同压力的管道, 可减少管道长度，而且不需要中低压调压站，节省了管网投资和占地。

龙源期刊网

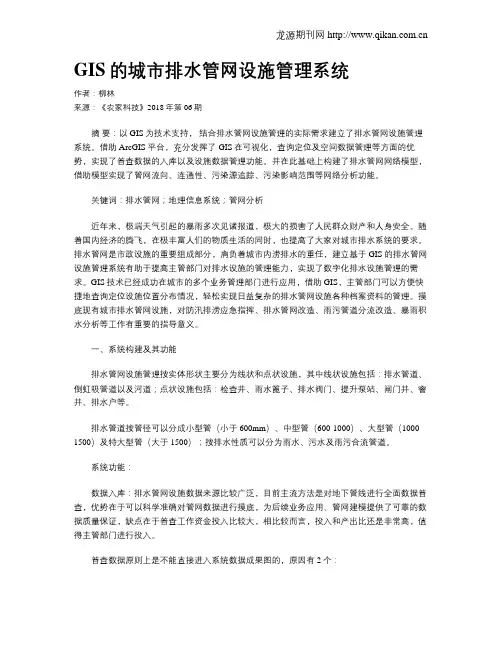

GIS的城市排水管网设施管理系统

作者：柳林

来源：《农家科技》2018年第06期

摘 要：以GIS为技术支持， 结合排水管网设施管理的实际需求建立了排水管网设施管理系统。借助ArcGIS平台，充分发挥了GIS在可视化，查询定位及空间数据管理等方面的优势，实现了普查数据的入库以及设施数据管理功能。并在此基础上构建了排水管网网络模型，借助模型实现了管网流向、连通性、污染源追踪、污染影响范围等网络分析功能。

关键词：排水管网；地理信息系统；管网分析

近年来，极端天气引起的暴雨多次见诸报道，极大的损害了人民群众财产和人身安全。随着国内经济的腾飞，在极丰富人们的物质生活的同时，也提高了大家对城市排水系统的要求。排水管网是市政设施的重要组成部分，肩负着城市内涝排水的重任，建立基于GIS的排水管网设施管理系统有助于提高主管部门对排水设施的管理能力，实现了数字化排水设施管理的需求。GIS技术已经成功在城市的多个业务管理部门进行应用，借助GIS，主管部门可以方便快捷地查询定位设施位置分布情况，轻松实现日益复杂的排水管网设施各种档案资料的管理。摸底现有城市排水管网设施，对防汛排涝应急指挥、排水管网改造、雨污管道分流改造、暴雨积水分析等工作有重要的指导意义。

一、系统构建及其功能

排水管网设施管理按实体形状主要分为线状和点状设施，其中线状设施包括：排水管道、倒虹吸管道以及河道；点状设施包括：检查井、雨水篦子、排水阀门、提升泵站、闸门井、窨井、排水户等。

排水管道按管径可以分成小型管（小于600mm）、中型管（600-1000）、大型管（1000-1500）及特大型管（大于1500）；按排水性质可以分为雨水、污水及雨污合流管道。

系统功能：

数据入库：排水管网设施数据来源比较广泛，目前主流方法是对地下管线进行全面数据普查，优势在于可以科学准确对管网数据进行摸底，为后续业务应用、管网建模提供了可靠的数据质量保证，缺点在于普查工作资金投入比较大，相比较而言，投入和产出比还是非常高，值得主管部门进行投入。

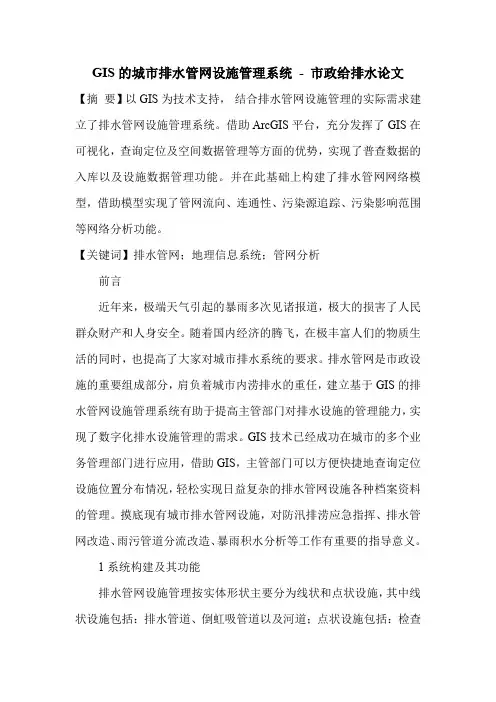

GIS的城市排水管网设施管理系统 - 市政给排水论文

【摘 要】以GIS为技术支持， 结合排水管网设施管理的实际需求建立了排水管网设施管理系统。借助ArcGIS平台，充分发挥了GIS在可视化，查询定位及空间数据管理等方面的优势，实现了普查数据的入库以及设施数据管理功能。并在此基础上构建了排水管网网络模型，借助模型实现了管网流向、连通性、污染源追踪、污染影响范围等网络分析功能。

【关键词】排水管网；地理信息系统；管网分析

前言

近年来，极端天气引起的暴雨多次见诸报道，极大的损害了人民群众财产和人身安全。随着国内经济的腾飞，在极丰富人们的物质生活的同时，也提高了大家对城市排水系统的要求。排水管网是市政设施的重要组成部分，肩负着城市内涝排水的重任，建立基于GIS的排水管网设施管理系统有助于提高主管部门对排水设施的管理能力，实现了数字化排水设施管理的需求。GIS技术已经成功在城市的多个业务管理部门进行应用，借助GIS，主管部门可以方便快捷地查询定位设施位置分布情况，轻松实现日益复杂的排水管网设施各种档案资料的管理。摸底现有城市排水管网设施，对防汛排涝应急指挥、排水管网改造、雨污管道分流改造、暴雨积水分析等工作有重要的指导意义。

1系统构建及其功能

排水管网设施管理按实体形状主要分为线状和点状设施，其中线状设施包括：排水管道、倒虹吸管道以及河道；点状设施包括：检查井、雨水篦子、排水阀门、提升泵站、闸门井、窨井、排水户等。

排水管道按管径可以分成小型管（小于600mm）、中型管（600-1000）、大型管（1000-1500）及特大型管（大于1500）；按排水性质可以分为雨水、污水及雨污合流管道。

系统功能：

数据入库：排水管网设施数据来源比较广泛，目前主流方法是对地下管线进行全面数据普查，优势在于可以科学准确对管网数据进行摸底，为后续业务应用、管网建模提供了可靠的数据质量保证，缺点在于普查工作资金投入比较大，相比较而言，投入和产出比还是非常高，值得主管部门进行投入。

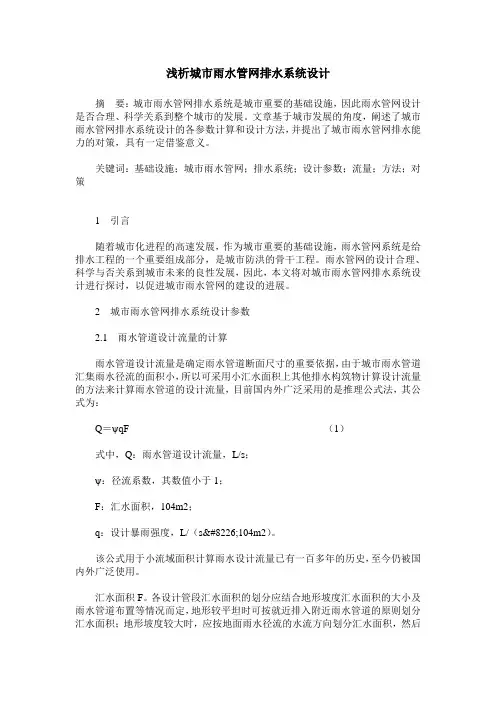

浅析城市雨水管网排水系统设计

摘 要：城市雨水管网排水系统是城市重要的基础设施，因此雨水管网设计是否合理、科学关系到整个城市的发展。文章基于城市发展的角度，阐述了城市雨水管网排水系统设计的各参数计算和设计方法，并提出了城市雨水管网排水能力的对策，具有一定借鉴意义。

关键词：基础设施；城市雨水管网；排水系统；设计参数；流量；方法；对策

1 引言

随着城市化进程的高速发展，作为城市重要的基础设施，雨水管网系统是给排水工程的一个重要组成部分，是城市防洪的骨干工程。雨水管网的设计合理、科学与否关系到城市未来的良性发展，因此，本文将对城市雨水管网排水系统设计进行探讨，以促进城市雨水管网的建设的进展。

2 城市雨水管网排水系统设计参数

2.1 雨水管道设计流量的计算

雨水管道设计流量是确定雨水管道断面尺寸的重要依据，由于城市雨水管道汇集雨水径流的面积小，所以可采用小汇水面积上其他排水构筑物计算设计流量的方法来计算雨水管道的设计流量，目前国内外广泛采用的是推理公式法，其公式为：

Q＝ψqF （1）

式中，Q：雨水管道设计流量，L/s；

ψ：径流系数，其数值小于1；

F：汇水面积，104m2；

q：设计暴雨强度，L/（s•104m2）。

该公式用于小流域面积计算雨水设计流量已有一百多年的历史，至今仍被国内外广泛使用。

汇水面积F。各设计管段汇水面积的划分应结合地形坡度汇水面积的大小及雨水管道布置等情况而定，地形较平坦时可按就近排入附近雨水管道的原则划分汇水面积；地形坡度较大时，应按地面雨水径流的水流方向划分汇水面积，然后

对每块面积编号计算。

径流系数ψ。径流系数的取值因汇水面积的覆盖情况、地面坡度、地貌、建筑密度、路面铺砌等情况的不同而不同，所以整个汇水面积上的平均径流系数是按各类地面面积用加权平均法计算得到的，即：
