ccd在光谱仪器的应用原理

基恩士CCD的应用原理

什么是基恩士CCD？

基恩士CCD（Charged Coupled Device，电荷耦合器件）是一种光电传感器，广泛应用于图像和视频的捕捉设备中。其原理是利用半导体材料对光的敏感性，将光信号转换为电信号。

基恩士CCD的工作原理

基恩士CCD的工作原理可以概括为以下几个步骤： 1. 光的感受：基恩士CCD的表面布满了光敏感的蚀刻表面，当光照射到CCD上时，光子会撞击到蚀刻表面上的光敏效应位，产生电子-空穴对。 2. 电荷传输：电子-空穴对产生后，通过电场作用力将电子和空穴分离，形成一些电荷（电子和空穴的总数量）。这些电荷会被传输至图像传感器的暗电场处。 3. 电荷转换：经过电荷传输后，电荷会被转化为电压信号。基恩士CCD利用PN结构（正负电交界结构）将电荷转换为电压信号。

4. 信号放大：电压信号进入增益放大器进行放大，以增强信号强度。 5. 输出信号：经过放大后的信号被传输至AD转换器，转换为数字信号，然后传输至其他设备进行后续的图像处理、存储或显示。

基恩士CCD的特点

• 高感光度：基恩士CCD具有较高的感光度，能够捕捉到较暗的光线条件下的图像信息。

• 低噪声：基恩士CCD的图像质量较好，其噪声水平较低，可以提供清晰、细节丰富的图像。

• 快速响应：基恩士CCD传感器具有较快的响应速度，能够捕捉到运动的物体，并生成高质量的图像。

• 稳定性好：基恩士CCD具有较好的稳定性，不易受到环境温度等因素的影响。

基恩士CCD的应用领域

基恩士CCD由于其优异的性能，在许多领域得到广泛的应用，主要包括： - 摄像机：基恩士CCD广泛应用于数码相机、摄像机以及安防监控摄像头等设备中，用于捕捉图像和视频。 - 医学影像：基恩士CCD在医学领域也有重要的应用，用于X射线、核磁共振等医学影像的捕捉。 - 工业检测：利用基恩士CCD的高分辨率和高灵敏度优势，可以用于工业检测领域，如缺陷检测、自动化设备。 - 天文观测：基恩士CCD在天文领域被广泛应用，用于拍摄天体、星系的图像，以研究宇宙的演化和结构。 - 显微镜：基恩士CCD可以与显微镜结合，用于生物、医学领域的显微成像，以便观察细胞和组织的结构。 - 光学测量：基恩士CCD可以用于光学测量设备中，如三维扫描仪、光谱仪等。

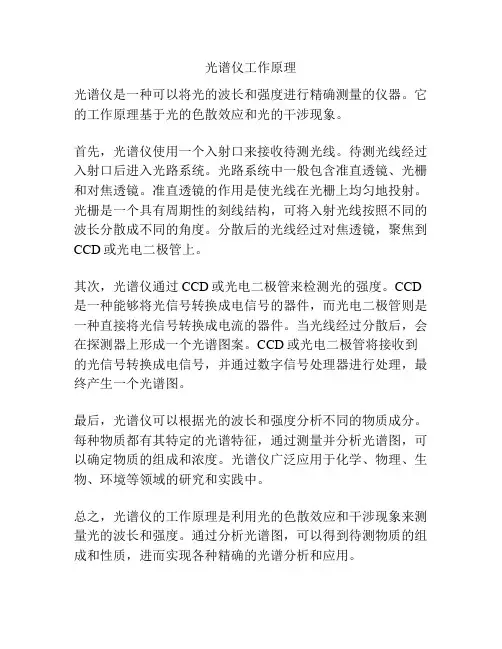

光谱仪工作原理

光谱仪是一种可以将光的波长和强度进行精确测量的仪器。它的工作原理基于光的色散效应和光的干涉现象。

首先，光谱仪使用一个入射口来接收待测光线。待测光线经过入射口后进入光路系统。光路系统中一般包含准直透镜、光栅和对焦透镜。准直透镜的作用是使光线在光栅上均匀地投射。光栅是一个具有周期性的刻线结构，可将入射光线按照不同的波长分散成不同的角度。分散后的光线经过对焦透镜，聚焦到CCD或光电二极管上。

其次，光谱仪通过CCD或光电二极管来检测光的强度。CCD是一种能够将光信号转换成电信号的器件，而光电二极管则是一种直接将光信号转换成电流的器件。当光线经过分散后，会在探测器上形成一个光谱图案。CCD或光电二极管将接收到的光信号转换成电信号，并通过数字信号处理器进行处理，最终产生一个光谱图。

最后，光谱仪可以根据光的波长和强度分析不同的物质成分。每种物质都有其特定的光谱特征，通过测量并分析光谱图，可以确定物质的组成和浓度。光谱仪广泛应用于化学、物理、生物、环境等领域的研究和实践中。

总之，光谱仪的工作原理是利用光的色散效应和干涉现象来测量光的波长和强度。通过分析光谱图，可以得到待测物质的组成和性质，进而实现各种精确的光谱分析和应用。

光谱仪器的检测器有很多种,PHIT.CPM(端窗式光电倍增管)、CCD.CID.PDA(电二极管阵列)、InGaAs.SDD(硅漂移探测器)等,其中论坛讨论最多的主要是用于原子发射光谱仪的PMT,CCD,CID等,下文将从各个检测器的原理,优缺点以及相互间的比较做一介绍。

基本原理及特点

1. PIT(photomultipliertube,光电倍增管)

光电倍增管将微弱光信号转换成电信号的真空电子器件,可分成主要部分:光电阴极、电子光学输入系统、电子倍增系统、阳极。光电阴极受光照后释放出光电子,在电场作用下射向第一倍增电极(打拿极),引起电子的二次发射,激发出更多的电子,然后在电场作用下飞向下一个倍增电极,又激发出更多的电子。如此电子数不断倍增,阳极最后收集到的电子可增加10E4~10E8倍,这使光电倍增管的灵敏度比普通光电管要高得多,可用来检测微弱光信号。

（优点：）光电倍增管具有灵敏度高,噪声低及响应速度快的特点,所以被广泛地应用在许多光学仪器中作为检测器.PIIT的寿命是比较长的,电子管真空度越高寿命就越长。

虽然光电倍增管有许多优点,但该器件自身也有缺陷;灵敏度因强光照射(这也就是为何仪器在通电的情况下样品室盖子不能打开的原因)或因照射时间过长而降低,停止照射后又部分地恢复;鉴于光电倍增管的这种特性致使它随着使用时间的累加,灵敏度会逐渐下降(一般从长波长开始下降,俗称“红外紫移")且噪声输出却逐渐加大,直至被弃用。我们把这种现象称为"疲乏效应",光阴极表面各点的灵敏度不是均匀的,而是根据入射光束的输出变动而定。

光电倍增管的灵敏度和工作光谱区间主要取决与于光电倍增光阴极和打拿极的光电发射材料、光电倍增管的短波响应的极限主要取决于窗的材料,而长波响应极限主要取决于阴极和打拿极材料的性能。一般用于可见-红外光谱区的光电倍增管用玻璃窗,而用于紫外光谱区的用石英窗。光阴极一般选用表面功函数低的碱金属材料,如红外谱区选用银-氧-铯阴极,可见光谱区用锑-铯或铋-银-铯阴极,而紫外谱区则采用多碱光电阴极或锑-碲阴极。

ccd测尺寸机理

CCD测尺寸机理

引言

CCD（Charge-Coupled Device）是一种常见的光电转换器件，广泛应用于数码相机、摄像机和光谱仪等设备中。它通过将光信号转换成电荷信号，并将这些电荷信号按照一定规律传输和读取，实现对图像的采集和处理。本文将以CCD测尺寸机理为题，介绍CCD测尺寸的原理和方法。

一、CCD的基本结构

CCD主要由感光元件和信号处理电路两部分组成。感光元件是一种由光敏二极管构成的阵列，其数量和排列方式决定了CCD的分辨率和像素数。信号处理电路则负责将感光元件采集到的电荷信号转换成数字信号，并进行放大、滤波和编码等处理。

二、CCD测尺寸的原理

CCD测尺寸的原理是基于CCD的感光元件对光信号的敏感性。当CCD感光元件暴露在光线下时，光子会激发出电子，形成电荷。而不同尺寸的物体所反射的光线强度不同，因此CCD感光元件所接收到的电荷信号也会有所差异。

在CCD测尺寸过程中，首先需要将待测物体放置在CCD感光元件的视野范围内。然后，通过设置合适的曝光时间和增益值，使CCD感光元件能够获得足够的光信号。接下来，利用信号处理电路对采集到的电荷信号进行放大和滤波处理，以提高信噪比和图像质量。最后，通过对处理后的信号进行编码和解码，得到待测物体的尺寸信息。

三、CCD测尺寸的方法

1. 边沿检测法

边沿检测法是一种常用的CCD测尺寸方法。它通过检测物体边沿的亮度变化来确定物体的尺寸。首先，将待测物体与背景分离，使物体的边沿清晰可见。然后，通过对物体边沿的亮度变化进行分析和处理，可以得到物体的尺寸信息。

2. 栅格法

栅格法是一种基于CCD像素点分布的测尺寸方法。它通过将物体映射到CCD感光元件上，并利用像素点的坐标和像素间距来计算物体的尺寸。栅格法需要准确测量物体在CCD感光元件上的位置，以及像素点的大小和排列方式。

3. 相位法

相位法是一种利用CCD感光元件对光信号相位的变化进行测尺寸的方法。它通过测量物体反射光的相位差来确定物体的尺寸。相位法需要对CCD感光元件的相位分辨率进行精确校准，以保证测量结果的准确性。
