ccd技术的原理与应用

基恩士CCD的应用原理

什么是基恩士CCD？

基恩士CCD（Charged Coupled Device，电荷耦合器件）是一种光电传感器，广泛应用于图像和视频的捕捉设备中。其原理是利用半导体材料对光的敏感性，将光信号转换为电信号。

基恩士CCD的工作原理

基恩士CCD的工作原理可以概括为以下几个步骤： 1. 光的感受：基恩士CCD的表面布满了光敏感的蚀刻表面，当光照射到CCD上时，光子会撞击到蚀刻表面上的光敏效应位，产生电子-空穴对。 2. 电荷传输：电子-空穴对产生后，通过电场作用力将电子和空穴分离，形成一些电荷（电子和空穴的总数量）。这些电荷会被传输至图像传感器的暗电场处。 3. 电荷转换：经过电荷传输后，电荷会被转化为电压信号。基恩士CCD利用PN结构（正负电交界结构）将电荷转换为电压信号。

4. 信号放大：电压信号进入增益放大器进行放大，以增强信号强度。 5. 输出信号：经过放大后的信号被传输至AD转换器，转换为数字信号，然后传输至其他设备进行后续的图像处理、存储或显示。

基恩士CCD的特点

• 高感光度：基恩士CCD具有较高的感光度，能够捕捉到较暗的光线条件下的图像信息。

• 低噪声：基恩士CCD的图像质量较好，其噪声水平较低，可以提供清晰、细节丰富的图像。

• 快速响应：基恩士CCD传感器具有较快的响应速度，能够捕捉到运动的物体，并生成高质量的图像。

• 稳定性好：基恩士CCD具有较好的稳定性，不易受到环境温度等因素的影响。

基恩士CCD的应用领域

基恩士CCD由于其优异的性能，在许多领域得到广泛的应用，主要包括： - 摄像机：基恩士CCD广泛应用于数码相机、摄像机以及安防监控摄像头等设备中，用于捕捉图像和视频。 - 医学影像：基恩士CCD在医学领域也有重要的应用，用于X射线、核磁共振等医学影像的捕捉。 - 工业检测：利用基恩士CCD的高分辨率和高灵敏度优势，可以用于工业检测领域，如缺陷检测、自动化设备。 - 天文观测：基恩士CCD在天文领域被广泛应用，用于拍摄天体、星系的图像，以研究宇宙的演化和结构。 - 显微镜：基恩士CCD可以与显微镜结合，用于生物、医学领域的显微成像，以便观察细胞和组织的结构。 - 光学测量：基恩士CCD可以用于光学测量设备中，如三维扫描仪、光谱仪等。

AOI中CCD的应用原理

AOI（自动光学检测）是一种应用于电子制造过程中的自动检测技术，主要用于检测印刷电路板（PCB）上的缺陷。CCD（电荷耦合器件）是AOI系统中最常用的感光元件，它起到将光信号转换为电信号的作用。在AOI系统中，CCD的应用主要分为两个方面：图像采集和图像处理。

首先，CCD在AOI系统中负责图像采集的工作。CCD通过将光信号转换为电信号，实现对被检测物体（即PCB）的图像捕捉。具体的工作过程如下：

1.光源发出光线，照射到待检测的PCB上。

2.PCB上的图像通过透镜系统聚焦到CCD上。

3.光线经过CCD的感光芯片，在感光芯片的每个像素上产生电荷。

4.通过行、列选择线，将感光芯片上产生的电荷转移到相应的储存单元中。

5.将储存单元中的电荷转换为电压信号。

6.经过放大和采样处理，最终得到PCB的图像数据。

其次，CCD在AOI系统中负责图像处理的工作。在AOI系统中，图像处理是指将采集到的图像与已知的模板图像进行对比，以检测PCB上的缺陷。CCD通过将图像数据转换为数字信号，并进行后续的数字化处理，实现对图像的分析与识别。具体的工作过程如下：

1.将采集到的模板图像加载到AOI系统中。

2.将待检测的PCB图像通过CCD采集到AOI系统中。 D将采集到的PCB图像转换为数字信号。

4.数字信号经过去噪、滤波等处理，提取出关键特征。

5.将提取到的特征与模板图像进行匹配比对。

6.根据匹配比对的结果，判断PCB上是否存在缺陷，并生成相关的检测报告。

总结来说，CCD在AOI系统中的应用主要体现在图像采集和图像处理两个方面。通过CCD将光信号转换为电信号，实现对PCB图像的捕捉，并将采集到的图像数据进行数字化处理，从而实现对PCB上缺陷的检测与识别。CCD作为AOI系统中的核心感光元件，具有高灵敏度、高分辨率等优点，可以提高检测的准确性和效率，广泛应用于电子制造行业中。

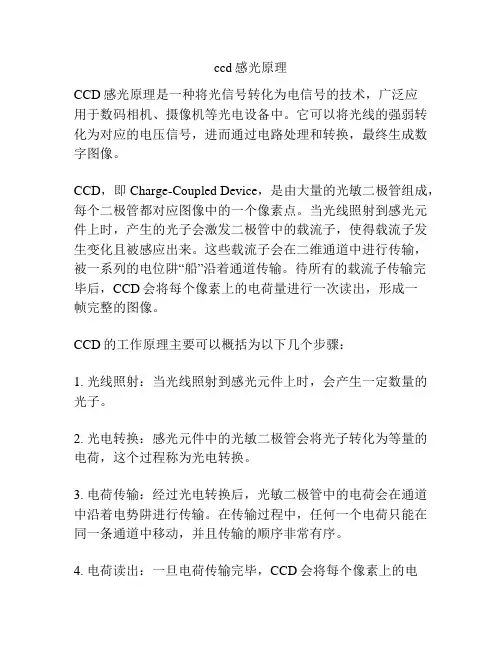

ccd感光原理

CCD感光原理是一种将光信号转化为电信号的技术，广泛应用于数码相机、摄像机等光电设备中。它可以将光线的强弱转化为对应的电压信号，进而通过电路处理和转换，最终生成数字图像。

CCD，即Charge-Coupled Device，是由大量的光敏二极管组成，每个二极管都对应图像中的一个像素点。当光线照射到感光元件上时，产生的光子会激发二极管中的载流子，使得载流子发生变化且被感应出来。这些载流子会在二维通道中进行传输，被一系列的电位阱“船”沿着通道传输。待所有的载流子传输完毕后，CCD会将每个像素上的电荷量进行一次读出，形成一帧完整的图像。

CCD的工作原理主要可以概括为以下几个步骤：

1. 光线照射：当光线照射到感光元件上时，会产生一定数量的光子。

2. 光电转换：感光元件中的光敏二极管会将光子转化为等量的电荷，这个过程称为光电转换。

3. 电荷传输：经过光电转换后，光敏二极管中的电荷会在通道中沿着电势阱进行传输。在传输过程中，任何一个电荷只能在同一条通道中移动，并且传输的顺序非常有序。

4. 电荷读出：一旦电荷传输完毕，CCD会将每个像素上的电荷量进行读出，然后经过放大和转换等处理，生成完整的数字图像。

总的来说，CCD感光原理利用光电转换和电荷传输的过程将光信息转化为电信号，从而实现图像的捕捉和传输。这种技术的优势在于灵敏度高、光电转换效率高、图像质量好等。因此，在摄影、视频拍摄、医学影像等领域得到了广泛的应用和发展。

CCD方案

引言

CCD（Charge-Coupled Device）是一种常用于光电转换的技术，它可将光信号转换为电信号，并实现图像的捕获。CCD技术广泛应用于数字相机、摄像机、天文观测仪器等领域。本文将介绍CCD的工作原理、应用领域以及一些相关的技术细节。

工作原理

CCD是一种由大量电荷储存单元组成的芯片，每个单元都可以存储一定量的电荷。CCD芯片表面被分成许多称为像素的光敏单元，每个像素都可以测量光强，从而构成图像。CCD通过电场驱动电荷在芯片内部移动，从而实现信号转换和放大。

CCD的工作原理可以简化为以下几个步骤： 1. 光子进入CCD芯片并撞击像素。

2. 像素吸收光能并产生电荷。 3. 电荷在电场的作用下从暗区移动至明区（传输区）。 4. 电荷在传输区按行（或按列）串行传输，最终输出。

应用领域

CCD技术在许多领域发挥了重要作用，下面列举几个主要的应用领域：

数码相机

CCD技术的应用为数码相机的诞生与普及起到了关键作用。CCD芯片能够将光信号转换为数字信号，使得数码相机能够捕捉到细节丰富、清晰的图像，并将其存储在存储卡中。同时，CCD芯片的高感光度和低噪声特性，改善了数码相机在光线较暗环境下的拍摄效果。

摄像机

CCD技术在摄像机领域得到了广泛应用。摄像机使用CCD芯片来捕捉连续不断的图像，并通过数字化处理的方式将其传输到显示设备上。CCD芯片的高分辨率和快速响应速度，使得摄像机能够获取到高质量的图像，并实时进行处理和传输。

天文观测仪器

CCD技术被广泛运用在天文观测仪器中，特别是在星象摄影中。传统的天文观测使用胶片进行记录，但CCD技术的应用使得天文学家们能够使用数字相机进行星象的捕捉和记录。CCD芯片的高感光度和出色的线性度，能够提供更加精确和准确的天体图像。 技术细节

除了工作原理和应用领域外，还有一些技术细节需要了解：

像素大小

CCD芯片上的像素大小直接影响到其分辨率。较小的像素尺寸能够提供更大的空间分辨率，但也会导致图像噪声的增加。因此，在选择CCD芯片时需要权衡分辨率和噪声之间的关系。
