建筑给水排水及采暖分部工程质量验收记录表

编号：05

云南省建筑工程

质量评估报告

编制：

审核：

批准：

监理单位：昆明建设咨询监理公司

云南省住房和城乡建设厅印制 云南东方飞行培训有限公司标准厂房建设工程——建筑给水排水及采暖分部工程

工 程 概 况

工程名称 云南东方飞行培训有限公司标准厂房建设项目

工程地址 云南省昆明市经济技术开发区A5——A7片区

建设单位 云南东方飞行培训有限公司

勘察单位 西南有色昆明勘察设计（院）股份有限公司

设计单位 华东建筑设计研究院有限公司

施工单位 云南工程建设总承包公司

监理单位 昆明建设咨询监理有限公司

建筑面积 总建筑面积为19533平方米

结构类型 现浇钢筋混凝土框架

层数/总高 1#楼5层21.30m，2#楼4层17.10m，3#楼5层19.00m，4#楼1层4.75m

开工时间 2015年 5月

验收时间 2016年4月

评 估 依 据

1、《建设工程监理规范》、《建筑施工质量验收统一标准》、《砌体工程施工质量验收规范》、《建筑给水排水及采暖工程施工质量验收规范》GB50210-2001、《云南省建筑工程施工质量验收统一规程》、《云南省建筑工程质量优良等级评定标准》及国家现行专业工程施工质量验收规范及相应图集；

2、设计文件及设计变更；

3、《云南东方飞行培训有限公司标准厂房建设工程监理合同》；《云南东方飞行培训有限公司标准厂房建设工程施工合同》；

4、《云南东方飞行培训有限公司标准厂房建设工程监理规划》及《监理实施细则》；

5、项目施工单位提交的质量控制资料、安全与功能检验资料及验收资料。

云南东方飞行培训有限公司标准厂房建设工程——建筑给水排水及采暖分部工程质量评估报告 评估验收范围及内容

1、我公司与建设单位签订的《云南东方飞行培训有限公司标准厂房建设工程监理合同》确定的监理工作范围；

2、对1#、2#、3#、4#建筑给水排水及采暖分部工程进行质量评估；

施工方案 施工设计 应急应急预案 组织设计

施工方案 施工设计 应急应急预案 组织设计 GB50242-2002 目录号4.2.7.1

建筑给水排水及采暖（分部）工程质量验收表

工程名称 紫金花园11#楼 层数/建筑面积 /

施工单位 冶戌建安公司 开/竣工日期 /

项目经理 郭永强 技术负责人 李国庆 项目专业技术

负责人 王金柱

序号 项 目 验收内容 验收结论

1 子分部工程质量验收 共 子分部，经查 子分部；

符合规范及设计要求 子分部。

2 质量管理资料核查 共 项，经审查符合要求 项；

经核定符合规范要求 项。

3 安全、卫生和主要使用功能抽查结果 共抽查 项，符合要求 项；

经返工处理符合要求 项。

4 观感质量验收 共抽查 项，符合要求 项；

不符合要求 项。

5 综合验收结论

参 施工单位 设计单位 监理单位 建设单位 临窗独坐，静心听得风在吹，树在摇，是一种悠闲的平静；身处喧嚣，毅然稳坐茹素，面对噪杂的你争我抢，弱水三千，我却只取一瓢来钦，是一种淡泊的平静时间就是生命，工作之外我们应该拥有更多享受生活的时间，本工作计划总结目的是为了节省读者的工作时间，提高读者的工作效率，读者可以放心下载文档进行编辑使用。 施工方案 施工设计 应急应急预案 组织设计

施工方案 施工设计 应急应急预案 组织设计 数学、英语、语文、复习、分、类知识点、总结。专注于试题、试卷，专注于课件教案的制作，如果试卷有什么错误，请多多指教。 加

验

收

单

位

（章）

单位（项目）负责人：

年 月 日

（章）

单位（项目）负责人：

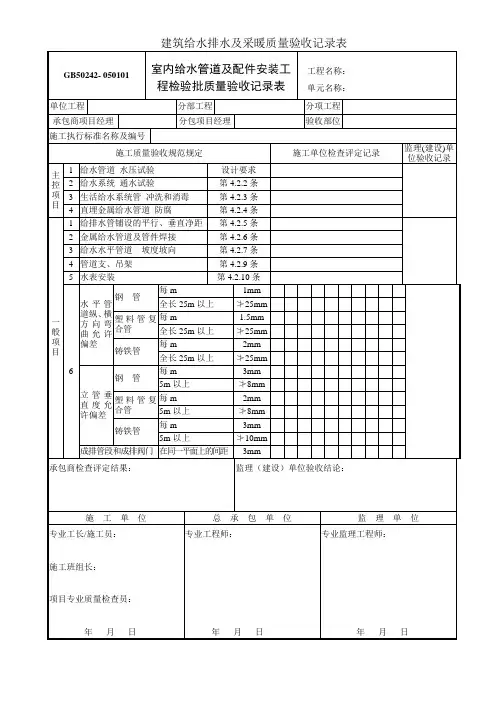

建筑给水排水及采暖质量验收记录表

GB50242- 050101 室内给水管道及配件安装工

程检验批质量验收记录表 工程名称：

单元名称：

单位工程 分部工程 分项工程

承包商项目经理 分包项目经理 验收部位

施工执行标准名称及编号

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 给水管道 水压试验 设计要求

2 给水系统 通水试验 第4.2.2条

3 生活给水系统管 冲洗和消毒 第4.2.3条

4 直埋金属给水管道 防腐 第4.2.4条

一般项目 1 给排水管铺设的平行、垂直净距 第4.2.5条

2 金属给水管道及管件焊接 第4.2.6条

3 给水水平管道 坡度坡向 第4.2.7条

4 管道支、吊架 第4.2.9条

5 水表安装 第4.2.10条

6 水平管道纵、横方向弯曲允许偏差 钢 管 每m 1mm

全长25m以上 ≯25mm

塑料管复合管 每m 1.5mm

全长25m以上 ≯25mm

铸铁管 每m 2mm

全长25m以上 ≯25mm

立管垂直度允许偏差 钢 管 每m 3mm

5m以上 ≯8mm

塑料管复合管 每m 2mm

5m以上 ≯8mm

铸铁管 每m 3mm

5m以上 ≯10mm

成排管段和成排阀门 在同一平面上的间距 3mm

承包商检查评定结果：

监理（建设）单位验收结论：

施 工 单 位 总 承 包 单 位 监 理 单 位

专业工长/施工员：

施工班组长：

项目专业质量检查员：

年 月 日 专业工程师：

年 月 日 专业监理工程师：

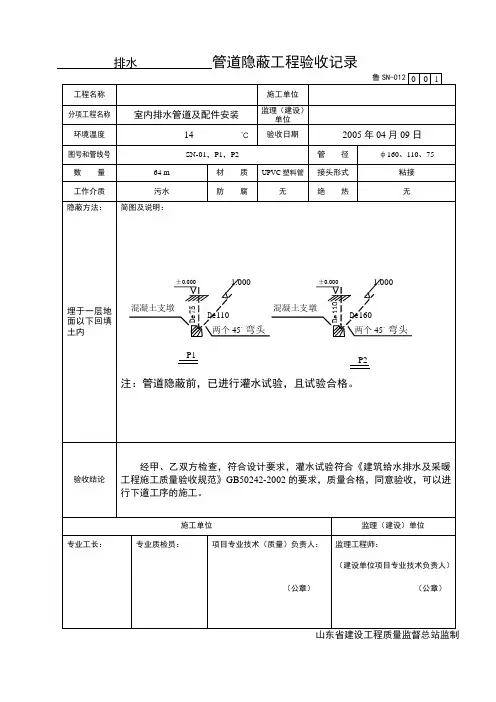

排水 管道隐蔽工程验收记录

鲁SN-012

工程名称 施工单位

分项工程名称 室内排水管道及配件安装 监理（建设）单位

环境温度 14 ℃ 验收日期 2005年04月09日

图号和管线号 SN-01，P1，P2 管 径 ф160、110、75

数 量 64 m 材 质 UPVC塑料管 接头形式 粘接

工作介质 污水 防 腐 无 绝 热 无

隐蔽方法：

埋于一层地面以下回填土内

简图及说明：

注：管道隐蔽前，已进行灌水试验，且试验合格。

验收结论 经甲、乙双方检查，符合设计要求，灌水试验符合《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的要求，质量合格，同意验收，可以进行下道工序的施工。

施工单位 监理（建设）单位

专业工长： 专业质检员： 项目专业技术（质量）负责人：

（公章） 监理工程师：

（建设单位项目专业技术负责人）

（公章）

山东省建设工程质量监督总站监制

0 0 1

两个45。弯头 -1.000 ±0.000

De110 混凝土支墩

De75

两个45。弯头 -1.000 ±0.000

De160 混凝土支墩

De110

P1P2 排水 管道隐蔽工程验收记录

鲁SN-012

工程名称 施工单位

分项工程名称 室内排水管道及配件安装 监理（建设）单位 ？

环境温度 14 ℃ 验收日期 2005年04月09日
