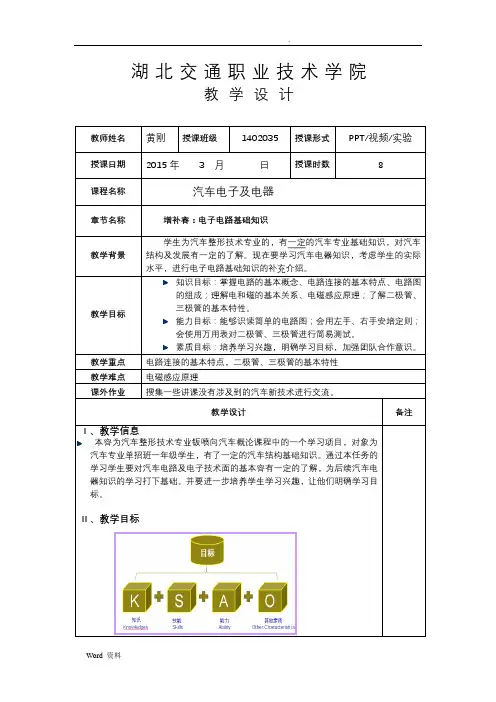

Word 资料 湖 北 交 通 职 业 技 术 学 院
教 学 设 计
教师姓名 黄刚 授课班级 1402035 授课形式 PPT/视频/实验
授课日期 2015年 3 月 日 授课时数 8
课程名称 汽车电子及电器
章节名称 增补容：电子电路基础知识
教学背景 学生为汽车整形技术专业的，有一定的汽车专业基础知识，对汽车结构及发展有一定的了解。现在要学习汽车电器知识，考虑学生的实际水平，进行电子电路基础知识的补充介绍。
教学目标 知识目标：掌握电路的基本概念、电路连接的基本特点、电路图的组成；理解电和磁的基本关系、电磁感应原理；了解二极管、三极管的基本特性。
能力目标：能够识读简单的电路图；会用左手、右手安培定则；会使用万用表对二极管、三极管进行简易测试。
素质目标：培养学习兴趣，明确学习目标，加强团队合作意识。
教学重点 电路连接的基本特点，二极管、三极管的基本特性
教学难点 电磁感应原理
课外作业 搜集一些讲课没有涉及到的汽车新技术进行交流。
教学设计 备注
Ⅰ、教学信息
本容为汽车整形技术专业钣喷向汽车概论课程中的一个学习项目，对象为汽车专业单招班一年级学生，有了一定的汽车结构基础知识。通过本任务的学习学生要对汽车电路及电子技术面的基本容有一定的了解，为后续汽车电器知识的学习打下基础。并要进一步培养学生学习兴趣，让他们明确学习目标。
Ⅱ、教学目标
.
Word 资料
授课主要流程设计 备注
Ⅲ、教学流程
一、课程引入
汽车电气设备是汽车的重要组成部分，随着汽车技术的进步，汽车电气设备的结构与性能也在不断改进，特别是电子技术在汽车上的广泛应用已经成为现代汽车电气设备的重要标志。但要对汽车电气设备的相关知识进行全面掌握，必须具有一定的电工电子基础知识。
二、理论指导
湖 北 交 通 职 业 技 术 学 院
教 学 设 计
教师姓名 黄刚 授课班级 1402035 授课形式 PPT/视频/实验
授课日期 2015年 3 月 日 授课时数 8
课程名称 汽车电子及电器
章节名称 增补内容：电子电路基础知识
教学背景 学生为汽车整形技术专业的，有一定的汽车专业基础知识，对汽车结构及发展有一定的了解。现在要学习汽车电器知识，考虑学生的实际水平，进行电子电路基础知识的补充介绍。
教学目标 知识目标：掌握电路的基本概念、电路连接的基本特点、电路图的组成；理解电和磁的基本关系、电磁感应原理；了解二极管、三极管的基本特性。
能力目标：能够识读简单的电路图；会用左手、右手安培定则；会使用万用表对二极管、三极管进行简易测试。
素质目标：培养学习兴趣，明确学习目标，加强团队合作意识。
教学重点 电路连接的基本特点，二极管、三极管的基本特性
教学难点 电磁感应原理
课外作业 搜集一些讲课没有涉及到的汽车新技术进行交流。
教学设计 备注
Ⅰ、教学信息
本内容为汽车整形技术专业钣喷方向汽车概论课程中的一个学习项目，对象为汽车专业单招班一年级学生，有了一定的汽车结构基础知识。通过本任务的学习学生要对汽车电路及电子技术方面的基本内容有一定的了解，为后续汽车电器知识的学习打下基础。并要进一步培养学生学习兴趣，让他们明确学习目标。
Ⅱ、教学目标
授课主要流程设计 备注
Ⅲ、教学流程
一、课程引入
汽车电气设备是汽车的重要组成部分，随着汽车技术的进步，汽车电气设备的结构与性能也在不断改进，特别是电子技术在汽车上的广泛应用已经成为现代汽车电气设备的重要标志。但要对汽车电气设备的相关知识进行全面掌握，必须具有一定的电工电子基础知识。
二、理论指导
项目一：直流电路基础
一、电路的基本概念
1、电路的组成
电路就是电流所流过的路径，它为了实现某种功能由一些电气设备或元件构成。就其功能而言，可以分为两大类：一是实现能量的转换、传送与分配（如电力系统电路等）；二是实现信号的传送和处理（如广播电视系统）。一般由电源、用电器、导线、开关组成。

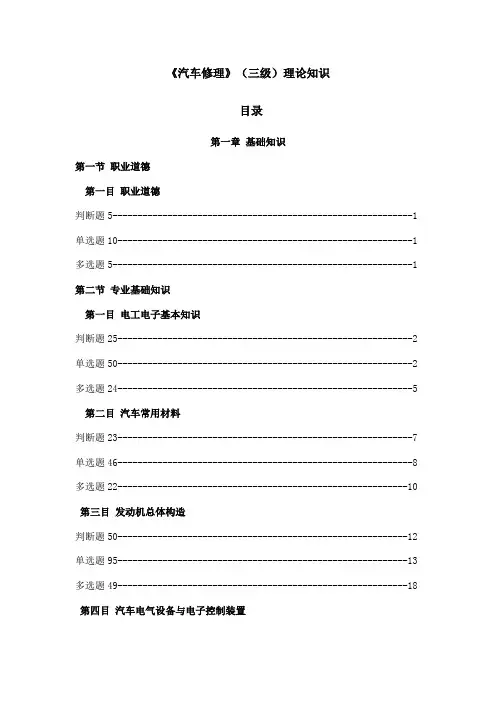

《汽车修理》（三级）理论知识
目录
第一章 基础知识
第一节 职业道德
第一目 职业道德
判断题5------------------------------------------------------------1
单选题10-----------------------------------------------------------1
多选题5------------------------------------------------------------1
第二节 专业基础知识
第一目 电工电子基本知识
判断题25-----------------------------------------------------------2
单选题50-----------------------------------------------------------2
多选题24-----------------------------------------------------------5
第二目 汽车常用材料
判断题23-----------------------------------------------------------7
单选题46-----------------------------------------------------------8
多选题22----------------------------------------------------------10
第三目 发动机总体构造
判断题50----------------------------------------------------------12
单选题95----------------------------------------------------------13
识读汽车电路图的基础知识
随着汽车工业的发展，现代汽车电器设备日益增多，汽车电路也日趋复杂。要修好汽车电器设备必须读懂和掌握汽车电路图。下面我主要介绍一下汽车电路图的种类和识读电路图的基本方法。
一、电路图的种类和基本特点
汽车电路图常见的表达方式有线路图、原理图和线束图等3种。
1、线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。
线路图的特点是：由于电器设备的外形和实际位置都和原车一致，因此，查找线路时，导线中的分支、接点很容易找到，线路的走向和车上实际使用的线束的走向基本一致。其缺点是：线条密集、纵横交错，导致读图和查找、分析故障时，非常不方便。
识读线路图的要点是： 对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚； 通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置； 通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。
原理图的特点
2、原理图是用国家统一规定的图形符号，把仪器及各种电器设备，按电路原理，由上到下合理地连接起来，然后再进行横向排列。
原理图的特点是：对线路图作了高度地简化，图面清晰、电路简单明了、通俗易懂、电路连接控制关系清楚，有利于快速查找与排除故障。
识读原理图的要点是： 识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连； 识读电路设备所处的分线路走向；识读分线路上的开关、保险装置、继电器结构和作用。
3、线束图是汽车制造厂，把汽车上实际线路排列好后，并将有关导线汇合在一起扎成线束以后画成的树枝图。
线束图的特点是：在图面上着重标明各导线的序号和连接的电器名称及接线柱的名称、各插接器插头和插座的序号。安装操作人员只要将导线或插接器按图上标明的序号，连接到相应的电器接线柱或插接器上，便完成了全车线路的装接，该图有利于安装与维修，但不能说明线路的走向，线路简单。
