钣金件结构设计要点

1 工艺：将原材料或半成品加工成产品的方法、技术等。

工序：制造、生产某种东西或达到某一特定结果的特定步骤。组成整个生产过程的各段加工,也指各段加工的先后次序

工位： 工步

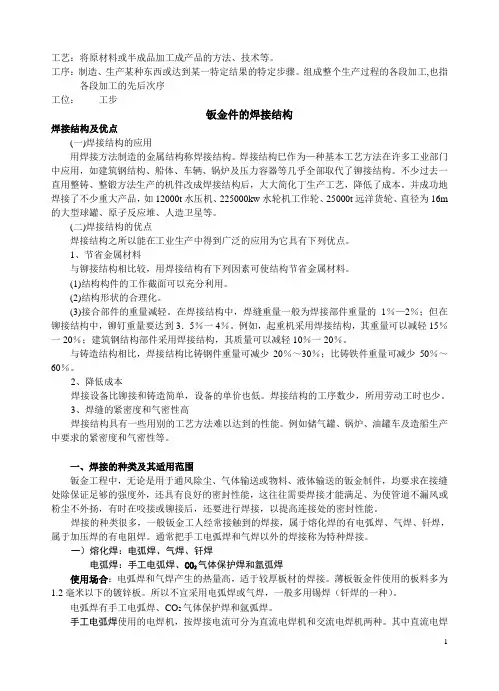

钣金件的焊接结构

焊接结构及优点

(一)焊接结构的应用

用焊接方法制造的金属结构称焊接结构。焊接结构巳作为—种基本工艺方法在许多工业部门中应用，如建筑钢结构、船体、车辆、锅炉及压力容器等几乎全部取代了铆接结构。不少过去一直用整铸、整锻方法生产的机件改成焊接结构后，大大简化丁生产工艺，降低了成本。并成功地焊接了不少重大产品，如12000t水压机、225000kw水轮机工作轮、25000t远洋货轮、直径为16m的大型球罐、原子反应堆、人造卫星等。

(二)焊接结构的优点

焊接结构之所以能在工业生产中得到广泛的应用为它具有下列优点。

1、节省金属材料

与铆接结构相比较，用焊接结构有下列因素可使结构节省金属材料。

(1)结构构件的工作截面可以充分利用。

(2)结构形状的合理化。

(3)接合部件的重量减轻。在焊接结构中，焊缝重量一般为焊接部件重量的1％—2％；但在铆接结构中，铆钉重量要达到3．5％一4％。例如，起重机采用焊接结构，其重量可以减轻15％一20％；建筑钢结构部件采用焊接结构，其质量可以减轻10％一20％。

与铸造结构相比，焊接结构比铸钢件重量可减少20％～30％；比铸铁件重量可减少50％～60％。

2、降低成本

焊接设备比铆接和铸造简单，设备的单价也低。焊接结构的工序数少，所用劳动工时也少。

3、焊缝的紧密度和气密性高

焊接结构具有一些用别的工艺方法难以达到的性能。例如储气罐、锅炉、油罐车及造船生产中要求的紧密度和气密性等。

一、焊接的种类及其适用范围

钣金工程中，无论是用于通风除尘、气体输送或物料、液体输送的钣金制件，均要求在接缝处除保证足够的强度外，还具有良好的密封性能，这往往需要焊接才能满足、为使管道不漏风或粉尘不外扬，有时在咬接或铆接后，还要进行焊接，以提高连接处的密封性能。

钣金产品结构设计

概述

钣金是一种常见的金属加工工艺，广泛应用于制造各种产品。钣金产品结构设计是指根据使用要求和工艺要求，对钣金产品的结构进行设计。本文将介绍钣金产品结构设计的基本原则、流程和注意事项。

基本原则

1. 功能需求

钣金产品的结构设计首先要满足用户的功能需求。根据不同的用途和需求，设计师需要确定产品的形状、尺寸和功能布局。例如，汽车的车身钣金结构设计需要考虑空间利用、安全性和美观性等因素。

2. 材料选择

钣金产品结构设计需要选择适合的材料。常用的钣金材料有冷轧板、热轧板、不锈钢板等。根据产品的使用环境和要求，设计师需要选择合适的材料，并考虑其耐腐蚀性、强度和加工性能等因素。

3. 结构稳定性

钣金产品的结构设计要保证结构的稳定性和刚度。设计师需要通过优化结构布局、加强连接方式和增加加强件等手段，确保产品在使用过程中不发生变形或破坏。

4. 制造工艺

钣金产品结构设计要考虑制造工艺。设计师需要根据不同的钣金加工工艺，合理安排零件的加工顺序、冲压顺序和焊接顺序，以提高产品的制造效率和质量。

设计流程

钣金产品结构设计的流程一般包括以下几个步骤：

1. 分析需求

首先，设计师需要充分理解用户的需求和技术要求。通过与客户沟通，确定产品的功能、尺寸和外观等要素，并了解产品的使用环境和要求。 2. 初步设计

根据需求分析的结果，设计师进行初步设计。在初步设计阶段，设计师需要考虑产品的整体结构布局、零部件的连接方式和加强件的设置等因素。

3. 详细设计

在初步设计的基础上，设计师进行详细设计。详细设计阶段主要包括确定材料、优化结构布局、确定加工工艺和制定装配方案等。

4. 性能验证

设计完成后，需要进行性能验证。设计师可以使用CAD软件进行结构分析和模拟，并进行物理实验或样品测试，验证产品的结构稳定性和功能性能是否满足要求。

5. 不断改进

根据性能验证的结果，设计师需要进行不断改进。通过分析测试结果和用户的反馈，优化产品的结构设计，提高产品的性能和质量。

钣金件的结构设计需要注意以下几点：

1. 简单形状准则：切割面的几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单。

2. 节省原料准则：在薄板构件的设计中，要尽量减少下角料。冲切弃料最少以减少料的浪费。特别在批量大的构件下料时效果显著，减少下角料的途径有：减少相邻两构件之间的距离；巧妙排列；将大平面处的材料取出用于更小的构件。

3. 足够强度刚度准则：带斜边的折弯边应避开变形区。两孔之间的距离若太小，则在切割时有产生裂纹的可能。零件上冲孔设计应考虑留有合适的孔边距和孔间距以免冲裂。

4. 工艺性：孔的尺寸不宜过小，孔间距不宜过小，孔与工件直壁之间的距离不宜过小。尽量减少零件对模具的磨损，注意节约原材抖。弯折件的圆角半径应大于板料许可的最小弯曲半径。弯折件的直边高度不宜过小。避免畸形孔。

5. 美观性：钣金件的设计应该考虑到美观性，包括形状、表面处理、颜色等方面。在满足功能和性能的前提下，尽量使设计看起来更加美观。

6. 功能性：钣金件的设计应该考虑到其在使用过程中的功能性。例如，如果钣金件是用于支撑或固定其他部件的，那么其形状和尺寸应该能够满足这些功能要求。

7. 环保性：在现代设计中，环保性越来越受到重视。钣金件的设计应该考虑到其在使用和制造过程中对环境的影响。例如，应选择环保的材料，如可回收材料，而不是有害的材料。

8. 经济性：钣金件的设计应该考虑到其制造成本和价格。在满足功能和性能的前提下，应选择成本较低的材料和制造方法，以降低产品的价格。

9. 安全性：钣金件的设计应该考虑到其在使用过程中的安全性。例如，如果钣金件是用于保护人身安全的，那么其结构和材料应该能够满足这些安全要求。

10. 可维护性：钣金件的设计应该考虑到其在使用过程中的可维护性。例如，如果钣金件需要定期清洁或更换部件，那么其结构和设计应该方便维护和更换。

钣金钣金件结构设计准则件结构设计准则

1引言

薄板指板厚和其长宽相比小得多的钢板。它的横向抗弯能力差，不宜用于受横向弯曲载荷作用的场合。薄板就其材料而言是金属，但因其特殊的几何形状厚度很小，所以薄板构件的加工工艺有其特殊性。和薄板构件有关的加工工艺有三类：(1)下料：它包括剪切和冲裁。(2)成形：它包括弯曲、折叠、卷边和深拉。(3)连接：它包括焊接、粘接等。薄板构件的结构设计主要应考虑加工工艺的要求和特点。此外，要注意构件的批量大小。薄板构件之所以被广泛采用是因为薄板有下列优点：(1)易变形，这样可用简单的加工工艺制造多种形式的构件。(2)薄板构件重量轻。(3)加工量小，由于薄板表面质量高，厚度方向尺寸公差小，板面不需加工。(4)易于裁剪、焊接，可制造大而复杂的构件。(5)形状规范，便于自动加工。2结构设计准则

在设计产品零件时，必须考虑到容易制造的问题。尽量想一些方法既能使加工容易，又能使材料节约，还能使强度增加，又不出废品。为此设计人员应该注意以下制造方面事项。钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。良好的工艺应保证材料消耗少，工序数目少，模具结构简单，使用寿命高，产品质量稳定。在一般情况下，对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。如何在薄板构件结构设计时充分考虑加工工艺的要求和特点，这里推荐几条设计准则。2.1简单形状准则切割面几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单(见图1)。

(a)不合理结构(b)改进结构图1图2a的结构只有在批量大时方有意义，否则冲裁时，切割麻烦，因此，小批量生产时，宜用图b所示结构。

(a)不合理结构(b)改进结构图22.2节省原料准则节省原料准则（（冲切件的构型准则冲切件的构型准则））节省原材料意味着减少制造成本。零碎的下角料常作废料处理，因此在薄板构件的设计中，要尽量减少下脚料。冲切弃料最少以减少料的浪费。特别在批量大的构件下料时效果显著，减少下角料的途径有：(1)减少相邻两构件之间的距离(见图3)。
