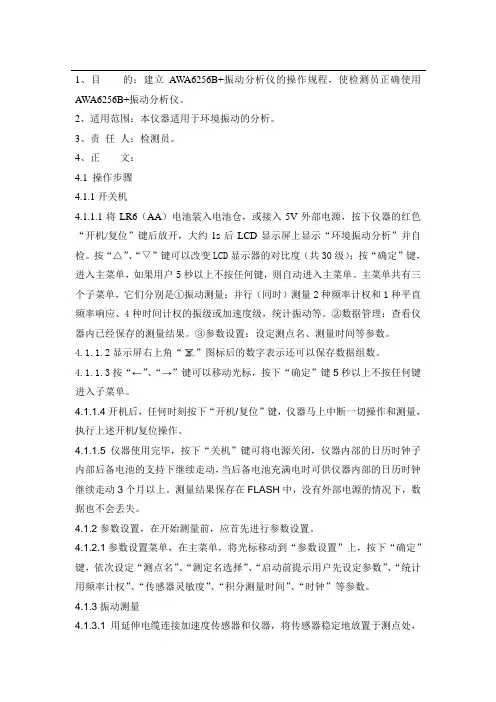

振动分析仪的使用方法

1、目 的：建立AWA6256B+振动分析仪的操作规程，使检测员正确使用AWA6256B+振动分析仪。

2、适用范围：本仪器适用于环境振动的分析。

3、责 任 人：检测员。

4、正 文：

4.1 操作步骤

4.1.1开关机

4.1.1.1将LR6（AA）电池装入电池仓，或接入5V外部电源，按下仪器的红色“开机/复位”键后放开，大约1s后LCD显示屏上显示“环境振动分析”并自检。按“△”、“▽”键可以改变LCD显示器的对比度（共30级）；按“确定”键，进入主菜单，如果用户5秒以上不按任何键，则自动进入主菜单。主菜单共有三个子菜单，它们分别是①振动测量：并行（同时）测量2种频率计权和1种平直频率响应、4种时间计权的振级或加速度级，统计振动等。②数据管理：查看仪器内已经保存的测量结果。③参数设置：设定测点名、测量时间等参数。

4.1.1.2显示屏右上角“”图标后的数字表示还可以保存数据组数。

4.1.1.3按“←”、“→”键可以移动光标，按下“确定”键5秒以上不按任何键进入子菜单。

4.1.1.4开机后，任何时刻按下“开机/复位”键，仪器马上中断一切操作和测量，执行上述开机/复位操作。

4.1.1.5仪器使用完毕，按下“关机”键可将电源关闭，仪器内部的日历时钟子内部后备电池的支持下继续走动，当后备电池充满电时可供仪器内部的日历时钟继续走动3个月以上。测量结果保存在FLASH中，没有外部电源的情况下，数据也不会丢失。

4.1.2参数设置，在开始测量前，应首先进行参数设置。

4.1.2.1参数设置菜单，在主菜单，将光标移动到“参数设置”上，按下“确定”键，依次设定“测点名”、“测定名选择”、“启动前提示用户先设定参数”、“统计用频率计权”、“传感器灵敏度”、“积分测量时间”、“时钟”等参数。

4.1.3振动测量

4.1.3.1用延伸电缆连接加速度传感器和仪器，将传感器稳定地放置于测点处，

传感器上的箭头方向与测量的主轴方向一致。按“开机/复位”键开机，进入“参数设置”子菜单，检查电源电压、测点名、统计用频率计权、传感器灵敏度、积分测量时间、时钟等是否正确，确认后退出“参数设置”子菜单，进入“振动测量”子菜单，选择量程、工作方式，按下“启动”键，仪器开始积分测量和统计分析。

第 1 页 共 7 页 广州市XX检测技术有限公司

作业指导书

标题：环境振动分析仪操作规程

文件编号： 发布日期：

编写： 年 月 日

审核： 年 月 日

批准： 年 月 日

第 2 页 共 7 页 广州市XX检测技术有限公司 作业指导书 文件编号：

环境振动分析仪操作规程 第1版 第0次修改

修改记录

修订页码 修订内容 修改人 批准人 生效日期

作业指导书 文件编号：

环境振动分析仪操作规程 第1版 第0次修改

第 3 页 共 7 页 1. 目的与适用范围

规范AWA6256B+型环境振动分析仪的操作程序，正确使用和维护仪器，保证检测工作顺利进行以及操作人员的人身安全和设备安全。

2. 操作步骤

2.1 测量前的准备

2.1.1 连接

通过电缆线连接振动分析仪和AWA14400型环境振动加速度计。

注意：拆装加速度计及插拨RS 232 接口前应先关闭仪器的电源。

2.1.2 开关机

装入电池，或接入5V外部电源，按一下“开机/复位”键，自检完毕后，可按“△”、“▽”键可以改变LCD显示器的对比度（共30级）；按“确定”键，进入主菜单，如果用户5秒以上不按任何按键，则自动进入主菜单，如下所示：

显示屏右上角的数字表示还可保存的数据组数。

按“←”、“→”键可以移动光标，按下“确定”键或5秒以上不按任何按键将进入相应子菜单。

开机后，任何时刻按下“开机/复位”键，仪器马上中断一切操作和测量，执行上述开机/复位操作。

仪器使用完毕，按下“关机”键可将电源关闭。

2.2 参数设置

2.2.1 参数设置菜单

在主菜单下，将光标移动到“参数设置”上，按下“确定”键，屏幕显示如下： 作业指导书 文件编号：

测振仪的操作步骤与使用方法

测振仪是一种用于测量机械设备震动和振动的仪器。它可以帮助用户检测机械设备的健康状态，并及时发现故障和问题，以避免发生进一步的损害。

一、测振仪的基本组成部分：

1.控制屏幕：用于显示测量数据、设定参数和调整仪器设置。

2.振动传感器：一般是加速度传感器或速度传感器，用于检测和测量机械设备的振动情况。

3.信号放大器：用于放大传感器所测得的微弱信号，以便仪器能够更精确地测量振动幅值和频率。

4.数据存储器与接口：用于保存和传输测量数据，一般可以通过USB接口连接到计算机或其他设备。

5.电池或电源适配器：提供仪器的电源供应。

二、测振仪的操作步骤和使用方法：

1.准备工作

a.确保仪器电源充足，如果使用电池供电，需确保电池电量充足；如果使用电源适配器供电，需确保适配器连接稳定。

b.检查传感器和仪器之间的连接线是否完好，并确保连接稳固。

c.打开仪器的电源开关，待仪器开机并进入正常工作状态后，开始进行测量。 2.设置测量参数

a.使用仪器的控制屏幕，进入参数设定菜单。

b.根据实际需要，选择测量的参数类型，如加速度、速度或位移等。

c.设定振动幅值的量程范围，一般根据被测设备的特点和振动情况设定，以保证测量结果的准确性。

d.设定测量的频率范围，一般根据被测设备的特性和振动频率范围进行设定。

e.设定测量时间的长度，以确保能够获取足够的数据进行分析。

3.进行振动测量

a.将传感器安装在被测设备的合适位置，通常应选择离振动源最近的位置或具有代表性的位置进行测量。

b.使被测设备工作，并开始进行振动测量。在测量过程中，可以观察仪器控制屏幕上显示的振动幅值和频率等参数，以及可能存在的异常情况。

c.根据需要，可以进行单点测量或连续测量。连续测量可以提供更多的数据进行分析，但可能会增加数据的处理量。

4.数据分析与处理

a.将测得的数据保存到数据存储器中，或通过接口传输到计算机或其他设备上进行分析和处理。

振动检测仪使用方法

振动检测仪是一种用于检测和分析物体振动状况的仪器。以下是一个简单的使用方法：

1. 准备工作：

确保振动检测仪和测量物体的接口连接紧密，并保持稳定。检查电池或电源的电量是否充足。

2. 开启仪器：

按下电源开关或启动按钮打开振动检测仪。

3. 设置参数：

根据需要，设置相关参数，例如采样频率、采样时间、测量范围等。这些参数可以根据不同的测量需求进行调整。

4. 定位传感器：

将传感器放置在需要测量振动的位置上，并确保其与物体接触紧密。传感器通常有各种不同的夹持或固定装置可供选择，以适应不同的应用场景。

5. 开始测量：

按下开始或触发按钮以开始测量。振动检测仪将记录振动信号，并根据设定的参数进行分析。

6. 分析结果：

在测量结束后，振动检测仪将生成一个数据报告或显示实时振动图形。根据实际需要，可以对数据进行观察、分析或保存。

7. 关闭仪器：

使用完毕后，按下电源开关关闭振动检测仪，并适当清理和存放仪器和附件。

需要注意的是，具体的使用方法和操作流程可能会因不同的振动检测仪型号和厂商而略有差异。因此，在使用之前，最好参考相关的用户手册或操作指南，以确保正确使用和操作仪器。
