测振仪的使用方法

手持式测振仪使用方法

引言

手持式测振仪是一种常用于工程领域的设备，可以用于检测和分析振动频率、幅度和相位等参数。本文将介绍手持式测振仪的基本原理和使用方法，帮助用户正确使用该设备进行振动检测和分析。

1. 设备概述

手持式测振仪通常由振动传感器、信号处理单元和显示屏组成。振动传感器负责收集被测物体的振动信号，信号处理单元对传感器信号进行放大和滤波，最后在显示屏上显示振动参数。

2. 准备工作

在使用手持式测振仪之前，需要进行以下准备工作： - 确认设备完好：检查设备外观是否损坏，确保设备能正常运行，如有问题需要联系维修人员。 - 检查电源：确认设备电池电量充足，或连接外部电源。确保设备能够正常供电。 - 选择合适的传感器：根据被测物体的特性，选择适当的传感器，确保传感器与设备的接口连接牢固。

3. 测量步骤

以下是手持式测振仪的基本测量步骤： 1. 连接传感器：将传感器与设备连接，确保连接牢固，信号传输无误。 2. 设置测量参数：通过设备菜单或按钮设置测量参数，如测量范围、采样率等。根据被测物体的特性和需求进行设置。 3. 放置传感器：将传感器放置在被测物体上，确保与物体表面充分接触。 4. 启动测量：按下设备上的启动按钮或调整开关，开始进行振动测量。 5. 数据记录：设备通常具有数据记录功能，可以将测量数据保存在设备内存中。可以根据需要选择是否开启数据记录功能。 6. 观察测量结果：测量过程中，将实时测量结果显示在设备的屏幕上。可以观察振动参数的变化，如振动频率、幅度等。 7. 分析数据：将保存的测量数据下载到计算机上，使用相关软件进行数据分析。分析结果可以帮助工程师了解被测物体的振动特性，进一步进行故障诊断和预防维护工作。

4. 注意事项

在使用手持式测振仪时，需要注意以下事项： - 安全操作：在进行测量时，确保自身安全，避免接近危险区域或处于高风险环境。 - 正确操作：遵循设备的操作手册，按照操作步骤进行测量。不要随意更改设备设置，避免误操作导致不准确的测量结果。 - 防止干扰：在测量时，避免与其他物体接触或碰撞，以免引起干扰，影响测量结果的准确性。 - 定期校准：定期对手持式测振仪进行校准，确保设备测量结果的准确性和可靠性。

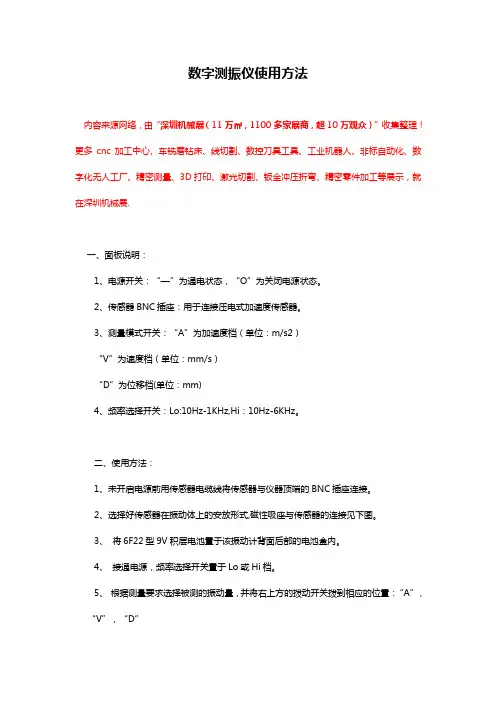

数字测振仪使用方法

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！

更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

一、面板说明：

1、电源开关：“—”为通电状态，“O”为关闭电源状态。

2、传感器BNC插座：用于连接压电式加速度传感器。

3、测量模式开关：“A”为加速度档（单位：m/s2）

“V”为速度档（单位：mm/s）

“D”为位移档(单位：mm)

4、频率选择开关：Lo:10Hz-1KHz,Hi：10Hz-6KHz。

二、使用方法：

1、未开启电源前用传感器电缆线将传感器与仪器顶端的BNC插座连接。

2、选择好传感器在振动体上的安放形式,磁性吸座与传感器的连接见下图。

3、 将6F22型9V积层电池置于该振动计背面后部的电池盒内。

4、 接通电源，频率选择开关置于Lo或Hi档。

5、 根据测量要求选择被测的振动量，并将右上方的拨动开关拨到相应的位置：“A”，“V”，“D”

三、 仪器使用注意事项

1、仪器不应在强电磁场干扰或腐蚀性气体的环境中使用。并且应避免强烈的振动和冲击。

2、仪器灵敏度是按照所配传感器的灵敏度在出厂时调准，调换传感器时，一般应对仪器重新校准。

3、仪器长时期不使用，应取出电池，以免腐蚀机件。

4、仪器每次测量完毕，务必及时关断电源，以延长电池的使用寿命。

5、传感器的连接电缆容易引起噪声，应当避免电缆缠绕和大幅度的晃动。噪声的另一来源是接插件接触不良，亦应引起注意，为避免损坏电缆线，请按下图中正确的方法拿取传感器。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！

更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

电机测振仪的使用方法及读数

电机测振仪是一种用于测试电机振动的仪器,可以帮助检测电机的振动情况,判断电机是否正常运行,以及确定电机的负载情况。下面是电机测振仪的使用方法及读数:

1. 安装电机测振仪:将电机测振仪连接到电机上,并确保连接处牢固。然后将电机固定在测试台上,确保电机在测试区域内没有位移。

2. 校准电机测振仪:校准电机测振仪非常重要,因为不正确的校准可能会导致测量结果不准确。在校准之前,关闭电机测振仪的所有电源,并断开连接电机的电源。然后打开电机测振仪的电源,并启动电机。

3. 观察测量结果:启动电机后,观察电机测振仪上显示的测量结果。在显示界面上,将可以看到电机的振动频率、振动幅度、以及电机的负载情况。

4. 修改测量参数:如果需要修改测量参数,可以打开电机测振仪的电源,并选择相应的测量参数进行修改。例如,如果需要测量电机的振动幅度,可以选择“振动幅度”选项,并设置合适的幅度范围。

5. 保存测量结果:完成测量后,关闭电机测振仪的所有电源,并断开连接电机的电源。将测量结果保存在计算机上,以备后续分析和使用。

需要注意的是,电机测振仪的读数仅供参考,不能作为实际电机振动情况的准确判断。如果需要对电机的振动情况进行准确判断,建议再进行适当的测试和测量。

测振仪的使用方法

测振仪是一种用于测量机械振动的仪器，广泛应用于工程领域和科学研究中。它可以帮助我们了解物体的振动特性，并对振动产生的问题进行诊断和分析。本文将为您介绍测振仪的使用方法，希望对您有所帮助。

首先，使用测振仪前，我们需要对仪器进行正确的操作和设置。测振仪通常由显示屏、控制按钮和测量传感器组成，显示屏用于显示测量结果，控制按钮用于调整仪器参数，测量传感器用于感知振动信号。

接下来，我们需要将测振仪与待测物体连接起来。测振仪通常通过夹持装置或夹子与机械设备相连，确保连接牢固、稳定。有些测振仪还可以通过蓝牙或无线网络与计算机或移动设备连接，实现远程监测和数据传输。

在启动测振仪之前，我们需要了解我们所要测量的振动类型。振动可以分为几种不同的类型，包括自由振动、受迫振动和阻尼振动。不同类型的振动需要采用不同的测量方法和参数设置，因此在开始测量之前，我们需要根据具体情况进行调整和切换。

启动测振仪后，我们可以通过仪器上的菜单或按键来选择不同的测量模式和参数。常见的测量模式包括时间域测量和频域测量。时间域测量可以提供振动信号的时间变化规律，频域测量则可以将振动信号转换为频谱图，显示不同频率成分的振动强度。

在进行具体测量之前，我们需要对测振仪进行校准。校准是确保测量结果准确可靠的重要步骤，通常需要使用校准模块或标准振动源进行校准。校准时，我们可以按照测振仪的说明书进行操作，确保仪器在正常工作范围内。

测振仪校准完成后，我们可以开始进行实际的振动测量。我们可以按需选择相应的测量参数，如采样频率、量程、时间窗口等，以获得所需的测量结果。 在测量过程中，我们需要保持测振仪与被测物体之间的连接稳定，并选择适当的位置和方向进行测量。有时，为了避免测量中的干扰，我们需要采取一些降噪措施，如提高测量信号的信噪比、屏蔽来自外界的干扰等。

完成测量后，我们可以通过测振仪的显示屏或与计算机连接的软件来查看和分析测量结果。测振仪通常可以提供振动波形、频谱图、相位图等多种形式的结果展示，并支持数据的保存和导出。
