回弹仪检定规程

压力表检定规程

1外观检定

1.1压力表的零部件装配应牢固、无松动现象。

1.2新制造的压力表涂层应均匀光洁、无明显剥脱现象。

1.3压力表应装有安全孔，安全孔上须有防尘装置（不准被测介质逸出表外的压力表除外）。

1.4压力表按其所测介质不同，在压力表上应有表1中规定的色标，并注明特殊介质的名称。氧气表还必须标以红色“禁油”字样。

表1

测压介质 氧 氢 氨 氯 乙炔 其它可燃气体 其它惰性气体或液体

色标颜色 天蓝色 深绿色 黄色 褐色 白色 红色 黑色

1.5分度盘上应有如下标志：制造单位或商标；产品名称；计量单位和数字；量址器具制造许可证标志和编号；准确度等级;出厂编号。

1.6表玻璃应无色透明，不应有妨碍读数的缺陷和损伤，分度盘应平整光洁，各标志应清晰可辨。

1.7指针指示端应能覆盖最短分度线长度的1/3~2/3，指针指示端的宽度应不大于分度线的宽度。

1.8测量上限量值数字应符合如下系列中之一：1×10n，1.6×100 n，2.5×10 n，4×10 n，6×10 n （式中:，n是正整数、负整数或零）。

1.9分度值应符合如下系列中之一：1×10 n，2×10 n，5×10 n（式中：n是正整数、负整数或零）。

2零位检定

2.1带有止销的压力表，在无压力时，指针应紧靠止销，“缩格”应不得超过表2规定的允许误差绝对值。

表2

准 确 度 等

级 允许误差%（按量程的百分数计算）

零 位 测量上限的（90~100）% 其余部分 带止销 不带止销

1 1 ±1 ±1 ±1

1.6（1.5） 1.6（1.5） ±1.6（1.5） ±1.6（1.5） ±1.6（1.5）

2.5 2.5 ±2.5 ±2.5 ±2.5

4 4 ±4 ±4 ±4 注：使用中的1.5级压力表允许误差按1.6级计算，准确度等级可不更改

2.2没有止销的压力表，在无压力时，指针应位于零位标志内，零位标志应不超过表2规定的允许误差绝对值的2倍。

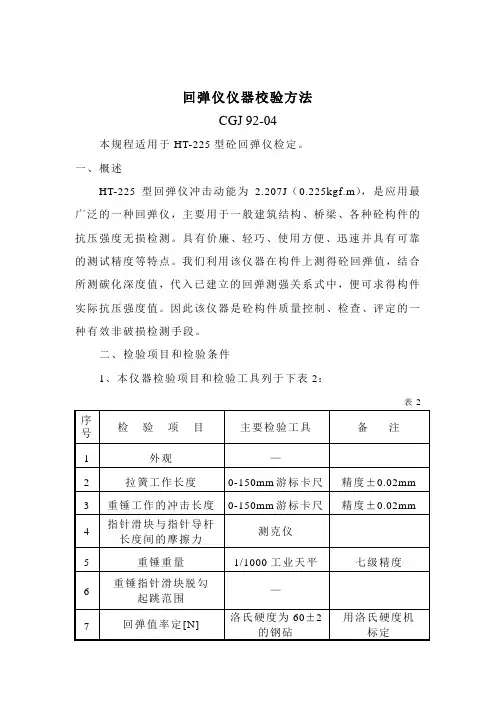

回弹仪仪器校验方法

CGJ 92-04

本规程适用于HT-225型砼回弹仪检定。

一、概述

HT-225型回弹仪冲击动能为2.207J（0.225kgf.m），是应用最广泛的一种回弹仪，主要用于一般建筑结构、桥梁、各种砼构件的抗压强度无损检测。具有价廉、轻巧、使用方便、迅速并具有可靠的测试精度等特点。我们利用该仪器在构件上测得砼回弹值，结合所测碳化深度值，代入已建立的回弹测强关系式中，便可求得构件实际抗压强度值。因此该仪器是砼构件质量控制、检查、评定的一种有效非破损检测手段。

二、检验项目和检验条件

1、本仪器检验项目和检验工具列于下表2：

表2

序号 检 验 项 目 主要检验工具 备 注

1 外观 —

2 拉簧工作长度 0-150mm游标卡尺 精度±0.02mm

3 重锤工作的冲击长度 0-150mm游标卡尺 精度±0.02mm

4 指针滑块与指针导杆长度间的摩擦力 测克仪

5 重锤重量 1/1000工业天平 七级精度

6 重锤指针滑块脱勾

起跳范围 —

7 回弹值率定[N] 洛氏硬度为60±2的钢砧 用洛氏硬度机

标定 2、检验回弹仪的室内温度应在20±5摄氏度范围内，检验前受检仪器在室内平衡温度时间一般不少于两小时。

三、检验要求和检验方法

1、外观

(1)要求：各部位不应有碰伤、锈迹以及影响外观质量的其它缺陷。仪器上必须有制造厂名（或商标），出厂编号等。使用中和维修后仪器允许有不影响使用准确度的外观缺陷。

(2)检验方法：目力观察

2、拉簧工作长度（或测量长度）

(1)要求：拉簧工作长度应为61.5±0.3mm..

(2)检验方法：

将仪器拆开，取出机芯，用游标卡尺量测弹簧座底部至重锤与弹簧接触部位（重锤大园面）的距离，量测是否为61.5±0.3mm范围。

3、重锤工作的冲击长度

(1)要求：重锤工作的冲击长度应为75.0±0.3mm。

(2)检验方法：

重锤挂钩时拉开拉簧用游标卡尺量测重锤下端面至弹击杆上端面冲击长度，量测是否为75.0±0.3mm。

回弹仪测混凝土强度规程标准

嘿，你知道吗？在建筑的奇妙世界里，就像超级英雄要有强大的装备才能拯救世界一样，检测混凝土强度也有它的“神秘宝典”——回弹仪测混凝土强度规程标准！要是不了解它，那建造出来的房子可能就像纸糊的城堡，风一吹就倒啦！

**“回弹魔法棒：精准测量的神器”**

在回弹仪的世界里，它就像一根神奇的魔法棒，能揭开混凝土强度的神秘面纱。可别小看这根“魔法棒”，要是用不好，那得出的结果可就像糊涂魔法师念错了咒语，全是错！

回弹仪测量混凝土强度，那可是有严格规程的。首先得选对回弹仪，就像战士上战场要选趁手的兵器一样。不同类型的混凝土要用相应型号的回弹仪，不然就像拿把小刀去砍大树，白费力气！而且在测量前，得保证混凝土表面平整干净，这就好比给公主梳妆打扮，得整洁漂亮才能展现出真实的美丽。测量时，回弹仪要垂直于混凝土表面，角度偏差一点都不行，不然就像射箭没瞄准，脱靶啦！

比如说，在一个大型建筑工地上，如果回弹仪使用不当，测量出的混凝土强度不准确，结果按照这个错误数据施工，那房子建起来能安全吗？这可真是个大问题！

**“数据小精灵：细心记录别出错”** 数据就像一群调皮的小精灵，稍不留意就会到处乱跑捣乱。所以记录回弹仪测量的数据可得万分细心！

每一个数据都像是小精灵的脚印，记录的时候要像侦探一样，不放过任何一个细节。而且要按照规定的格式和顺序记录，不然这些小精灵就会乱成一团，让你摸不着头脑。

想象一下，如果数据记录得乱七八糟，一会儿多了个零，一会儿少了个小数点，那分析出来的结果能靠谱吗？这就像给迷路的人指错了方向，后果不堪设想！

比如说，在一项重要的桥梁建设工程中，因为数据记录错误，导致对混凝土强度的判断失误，那桥梁的质量能有保障吗？简直不敢想！

**“分析小能手：解读数据有门道”**

分析回弹仪测量的数据，那可是个技术活，就像破解一道超级复杂的密码。

要把那些看似杂乱无章的数据变成有用的信息，需要一双“火眼金睛”。得找出数据中的规律和异常值，就像在一堆石头里找出宝石一样。而且要用专业的方法和公式进行计算，这可不能马虎，一个小错误就可能导致全盘皆输。

回弹仪操作规程

1、选用有中国计量器具制造许可证标志CMC及许可证号的回弹仪。

2、使用前称检查仪器是否处于标准状态，回弹仪率定值应在80±2范围。了解被测结构物的技术资料。

3、测试前准备好所用配套工具，根据被测构件的形状，尺寸选好测区、测面及测点。

4、回弹时将弹出杆顶住砼试面，轻轻压下，使弹出杆伸出仪器壳体，使指针回到零位。

5、操作中注意仪器的轴线应始终垂直于构件混凝土表面，并保证仪器在施压时不晃动。

6、记录弹出读数，松开弹出杆在下一个测点进行回弹。如条件不利于读数，可按下按钮，锁住机芯，将回弹仪移至它处读数。

7、将被测体全部测完后，进行回弹值计算。将弹击杆压入仪器内，弹击后应使弹击锤脱钩，按下按钮，锁住机芯，并将仪器放回盒内，进行保养，以备下次使用。

8、不得旋转尾盖上已定位紧固的调零螺丝。

9、定期对回弹仪进行检定。
