天然气干法脱硫技术

干法烟气脱硫技术

干法烟气脱硫技术定义：喷入炉膛的CaCO3高温煅烧分解成CaO，与烟气中的SO2发生反应，生成硫酸钙；采用电子束照射或活性炭吸附使SO2转化生成硫酸氨或硫酸，统称为干法烟气脱硫技术。

1 NID烟气循环硫化床脱硫技术

NID（ Novel Integrated Desulphurization ）干法烟气脱硫技术是ALSTOM公司在其120套半干法脱硫装置的基础上创造性开发的新一代的烟气干法脱硫技术，它借鉴了半干法技术的脱硫原理，又克服了此种技术使用制浆系统而产生的弊端。因此具有投资低、设备紧凑的特点，适用于300MW及以下机组。

技术特点

1)NID技术采用生石灰（CaO）的消化及灰循环增湿的一体化设计，保证新鲜消化的高质量消石灰（Ca(OH)2）立刻投入循环脱硫反应；

2)利用循环灰携带水分，在粉尘颗粒的表面形成水膜。粉尘颗粒表面的薄层水膜在一瞬间蒸发在烟气流中，在极短的时间内形成温度和湿度适合的理想反应环境。同时也克服了传统半干法脱硫反应器中可能出现的粘壁问题；

3)由于建立理想反应环境的时间减少，使得总反应时间大大降低成为可能，可有效地降低脱硫反应器高度；

4)烟气在反应器中高速流动，整个装置结构紧凑、体积小、运行可靠。装置的负荷适应性好；

5)脱硫副产物为干态，系统无水产生。终产物流动性好，适宜用气力输送。脱硫后烟气不必再加热可直接排放；

6)对吸收剂要求不高，可广泛取得。

7)通过减小吸收塔的尺寸和降低占地面积以及避免采用复杂昂贵的消化制备系统，大大降低了初投资和运行费用；

8)脱硫效率高，脱硫效率可达90％以上。

技术参数

钙硫比( Ca/S)：<1.4

物料循环次数：30—150

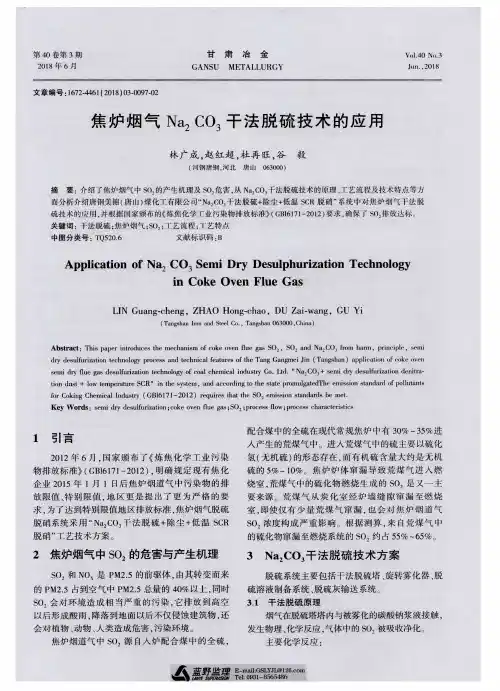

第４Ｏ卷第３期　２０１８年６月　甘肃冶金　

ＧＡＮＳＵ　ＭＥＴＡＩ　ＬＵ　ＲＧＹ　Ｖｏ１．４０　Ｎ０．３　Ｊｕｎ．，２０１８　

文章编号：１６７２—４４６１（２０１８）０３—００９７—０２　

焦炉烟气Ｎａ２　Ｃ０３干法脱硫技术的应用　

林广成，赵红超，杜再旺，谷毅　

（河钢唐钢，河北ＪｒＩ｝山０６３０００）　

摘要：介绍了焦炉炯气中ｓ０　的产生机理及ｓ０：危害，从Ｎａ　ｃ０　干法脱硫技术的原理、‘ｒ＝艺流程及技术特点等方　面分析介绍唐钢美锦（唐山）煤化一　有限公司“Ｎａ　Ｃ０　干法脱硫＋除尘＋低温ＳＣＲ脱硝”系统中对焦炉烟气于法脱　硫技术的应用，并根据国家颁布的《炼焦化学丁业污染物排放标准》（ＧＢ１６１７１—２０１２）要求，确保了ＳＯ！排放达标　关键词：干法脱硫；焦炉炯气；ＳＯ　；Ｔ艺流程；Ｔ艺特点　中图分类号：ＴＱ５２０．６　义献标识码：Ｂ　

Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　Ｎａ２　ＣＯ３　Ｓｅｍｉ　Ｄｒｙ　Ｄｅｓｕｌｐｈｕｒｉｚａｔｉ０ｎ　Ｔｅｃｈｎｏｌｏｇｙ　

ｉｎ　Ｃｏｋｅ　Ｏｖｅｎ　Ｆｌｕｅ　Ｇａｓ　

ＬＩＮ　Ｇｕａｎｇ—ｃｈｅｎｇ，ＺＨＡＯ　Ｈｏｎｇ—ｃｈａｏ，ＤＵ　Ｚａｉ—ｗａｎｇ，ＧＵ　Ｙｉ　

（Ｔａｎｇｓｈａｎ　Ｉｒｏｎ　ａｎｄ　Ｓｔｅｅｌ　Ｃｏ，，　Ｆａｎｇｓｈａｎ　０６３０００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｓ　ｔｈｅ　ｍｅｃｈａｎｉｓｍ　ｏｆ　ｃｏｋｅ　ｏｖｅｎ　ｆｌｕｅ　ｇａｓ　ＳＯ２，ＳＯ２　ａｎｄ　Ｎａ２　ＣＯ３　ｆｉ－ｏｍ　ｈａｍ１．ｐｒｉｎｔ‘ｉｐｌｅ，ｓｅｌｎｉ　ｄｒｙ　ｄｅｓｕｌｆｕｒｉｚａｔｉｏｎ　ｔｅｃｈｎｏｌｏｇ＇ｙ　ｐｒｏｃｅｓｓ　ａｎｄ　ｔｅｃｈｎｉｃａｌ　ｆｅａｔｕｒｅｓ　ｏｆ　ｔｈｅ　Ｔａｎｇ　Ｇａｎｇｍｅｉ　Ｊｉｎ（Ｔａｎｇｓｈａｎ）ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｃｏｋｅ　ｏｖｅｌｌ　ｓｅｍｉ　ｄｒｙ　ｆｌｕｅ　ｇａｓ　ｄｅｓｕｌｆｕｆｉｚａｔｉｏｎ　ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　ｃｏａｌ　ｃｈｅｍｉｃａｌ　ｉｎｄｕｓｔｒｙ　Ｃｏ．Ｌｔｄ．”Ｎａ２　ＣＯ３＋ｓｅｍｉ　ｄｒｙ　ｄｅｓｕｌｆｕｒｉｚａｔｉｏｎ　ｄｅｎｉｔｒａ—　ｔｉｏｎ　ｄｕｓｔ＋ｌｏｗ　ｔｅｍｐｅｒａｔｕｒｅ　ＳＣＲ”ｉｎ　ｔｈｅ　ｓｙｓｔｅｍ．ａｎｄ　ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｓｔａｔｅ　ｐｒｏｍｕｌｇａｔｅｄＴｈｅ　ｅｍｉｓｓｉｏｎ　ｓｔａｎｄａｒｄ　ｏｆ　ｐｏｌｌｕｔａｎｔｓ　ｒ　Ｃｏｋｉｎｇ　ＣｈｅｍｉｃａＩ　Ｉｎｄｕｓｔｒｙ（ＧＢＩ６ｌ７１—２０１２）ｒｅｑｕｉｒｅｓ　ｔｈａｔ　ｔｈｅ　ＳＯ，ｅｎｌｉｓｓｉｏｎ　ｓｔａｎｄａｒｄｓ　ｂｅ　ｍｅｔ．　Ｋｅｙ　Ｗｏｒｄｓ：ｓｅｍｉ　ｄｒｙ　ｄｅｓｕｌｆｕｒｉｚａｔｉｏｎ；ｃｏｋｅ　ｏｖｅｎ　ｆｌｕｅ　ｇａｓ；ＳＯ２；ｐｒｏｃｅｓｓ　ｆｌｏｗ；ｐｒｏｃｅｓｓ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　

天然气净化流程中的脱硫脱碳方法研究

摘要：天然气处理是指为使天然气符合商品质量指标或管道输送要求而采用的一些工艺过程，例如脱除酸性气体（如脱硫、脱碳和有机硫化物等）、脱水、脱凝液和脱除固体颗粒等杂质，以及热值调整、硫磺回收和尾气处理等过程。习惯上把天然气脱除酸性气体、脱水、硫磺回收和尾气处理等统称为天然气净化，天然气净化厂主要生产单元包括脱硫单元、脱水单元和硫磺回收单元。本文主要就天然气净化流程中的脱硫脱碳方法进行了研究。

关键词：天然气净化 脱硫脱碳方法

1天然气脱硫脱碳的原因和意义

天然气中含有的H2S、CO2和有机硫等酸性组分，在水存在的情况下会腐蚀金属;含硫组分有难闻的臭味、剧毒、使催化剂中毒等缺点。CO2为不可燃气体，影响天然气热值的同时，也影响管输效率。特别是，H2S是一种具有令人讨厌的臭鸡蛋味，有很大毒性的气体。空气中H2S含量达到几十mg/m3就会使人流泪、头痛，高浓度的硫化氢对人有生命危险；H2S在有水及高温（400℃以上）下对设备、管线腐蚀严重；还对某些钢材产生氢脆，在天然气净化厂曾发生阀杆断裂、阀板脱落现象。有机硫中毒会产生恶心、呕吐等症状，严重时造成心脏衰竭、呼吸麻痹而死亡。因此天然气脱硫脱碳有保护环境、 保护设备、管线、仪表免受腐蚀及有利于下游用户的使用等益处。同时还可以化害为利，回收资源。将天然气中的硫化氢分离后经克劳斯反应制成硫（亮黄色，纯度可达99.9），可生产硫和含硫产品，在工业、农业等各个领域都有着广泛的用途。从高含量CO2的天然气中分离出来的高纯度的CO2可用于制备干冰，也可用于采油上回注地层以提高原油的采收率。

2天然气脱硫、脱碳方法

关于天然气中酸性气体的脱除，开发了许多处理方法，这些方法可分成湿法和干法两大类。干法脱硫目前工业上已很少应用，工业大型装置以湿法为主。湿法脱硫按照溶液的吸收和再生方法，可分为化学吸收法、物理吸收法和氧化还原法三类。

干法脱硫脱硝工艺流程介绍
