干法脱硫技术

干法脱硫 方案

干法脱硫技术是一种常用的脱硫方法，被广泛应用于电力行业、钢铁行业以及化工行业等。本文将介绍干法脱硫的原理、工艺流程以及其在环保治理中的应用。

一、干法脱硫原理

干法脱硫是利用吸附剂吸附烟气中的二氧化硫，从而达到减少烟气中二氧化硫排放的目的。吸附剂通常采用活性炭、硫化钠等化学物质，这些物质具有较高的吸附能力。当烟气经过吸附剂时，二氧化硫会被吸附在吸附剂表面，从而净化烟气中的有害物质。

二、干法脱硫工艺流程

1. 前处理：烟气进入干法脱硫系统之前需要进行预处理，包括除尘和降温。通过除尘器可以去除烟气中的粉尘颗粒，降温则可以提高吸附剂对二氧化硫的吸附效率。

2. 吸附脱硫：预处理后的烟气进入吸附脱硫塔，吸附剂通过喷雾或颗粒层吸附二氧化硫。在吸附过程中，烟气与吸附剂充分接触，二氧化硫被吸附在吸附剂表面。通过调节吸附剂的投入量和喷雾方式，可以达到理想的脱硫效果。

3. 再生处理：吸附剂在吸附二氧化硫后，需要进行再生处理，以回收二氧化硫并使吸附剂重新投入使用。再生处理一般采用加热或蒸汽处理的方式，将吸附的二氧化硫从吸附剂上释放出来。释放的二氧化硫可用于其他用途或进一步处理。 4. 排放处理：经过脱硫处理后的烟气达到国家排放标准，可以直接排放或经过其他处理后再排放到大气中，减少对环境的影响。

三、干法脱硫的应用

干法脱硫技术在环保治理中具有广泛的应用前景。首先，干法脱硫技术相对成本较低，操作简单。其次，该技术可以高效去除烟气中的二氧化硫，有效减少二氧化硫的排放量。此外，干法脱硫可以与其他治理设备结合使用，进一步提高脱硫效率，实现多污染物的治理。因此，干法脱硫技术被广泛应用于电力行业、钢铁行业以及化工行业等。

总结：

干法脱硫是一种常用的脱硫技术，通过吸附剂吸附烟气中的二氧化硫，从而达到减少二氧化硫排放的目的。干法脱硫的工艺流程涵盖前处理、吸附脱硫、再生处理以及排放处理。干法脱硫技术在环保治理中应用广泛，具有成本低、操作简单等优点，并可与其他治理设备结合使用，提高脱硫效率。随着对环境保护要求的不断提高，干法脱硫技术将在更多领域得到应用，为净化大气环境做出贡献。

干法烟气脱硫技术

干法烟气脱硫技术定义：喷入炉膛的CaCO3高温煅烧分解成CaO，与烟气中的SO2发生反应，生成硫酸钙；采用电子束照射或活性炭吸附使SO2转化生成硫酸氨或硫酸，统称为干法烟气脱硫技术。

1 NID烟气循环硫化床脱硫技术

NID（ Novel Integrated Desulphurization ）干法烟气脱硫技术是ALSTOM公司在其120套半干法脱硫装置的基础上创造性开发的新一代的烟气干法脱硫技术，它借鉴了半干法技术的脱硫原理，又克服了此种技术使用制浆系统而产生的弊端。因此具有投资低、设备紧凑的特点，适用于300MW及以下机组。

技术特点

1)NID技术采用生石灰（CaO）的消化及灰循环增湿的一体化设计，保证新鲜消化的高质量消石灰（Ca(OH)2）立刻投入循环脱硫反应；

2)利用循环灰携带水分，在粉尘颗粒的表面形成水膜。粉尘颗粒表面的薄层水膜在一瞬间蒸发在烟气流中，在极短的时间内形成温度和湿度适合的理想反应环境。同时也克服了传统半干法脱硫反应器中可能出现的粘壁问题；

3)由于建立理想反应环境的时间减少，使得总反应时间大大降低成为可能，可有效地降低脱硫反应器高度；

4)烟气在反应器中高速流动，整个装置结构紧凑、体积小、运行可靠。装置的负荷适应性好；

5)脱硫副产物为干态，系统无水产生。终产物流动性好，适宜用气力输送。脱硫后烟气不必再加热可直接排放；

6)对吸收剂要求不高，可广泛取得。

7)通过减小吸收塔的尺寸和降低占地面积以及避免采用复杂昂贵的消化制备系统，大大降低了初投资和运行费用；

8)脱硫效率高，脱硫效率可达90％以上。

技术参数

钙硫比( Ca/S)：<1.4

物料循环次数：30—150

干法脱硫技术方案

在火电厂和工业化生产中，硫化物会被排放到空气中，给环境带来污染。因此，脱硫技术方案是清除这些废气的关键因素之一。本文将介绍干法脱硫技术方案。

什么是干法脱硫技术

干法脱硫是一种在常温下通过反应从烟气中去除二氧化硫的过程。它与湿法脱硫的主要不同点是，干法脱硫不需要额外的水来沉降二氧化硫。相反，它使用其他物质来吸收硫化物。

使用方法

过程由多个步骤组成，如下所示：

1. 加入吸收剂 - 在过滤器中加入干法脱硫所需的化学物质，这些物质可以是石灰、氧化铁或海绵铁。

2. 过滤废气 - 将废气通过吸收剂，让其中的硫化物被吸附在吸收剂上，形成废物。

3. 脱硫物处理 - 处理过程需要考虑废物中的含硫量和其它杂质，以确定处理方法。一些方法包括压缩、过滤或接触反应。

4. 处理剩余产品 - 废弃物的处理可能需要更进一步处理，这取决于废物的类型和化学成分。

优点

干法脱硫技术的一些优点包括： • 低能耗 - 干法脱硫比湿法脱硫需要更少的能量。

• 简单 - 安装和维护干法脱硫设备相对简单，可以很容易地改进或扩大规模。

• 低成本 - 干法脱硫不需要经常性地购买更多的化学物质，并且在废物处理方面具有优势。

• 高质量 - 干法脱硫可以产生高质量的废弃物并减轻对环境的影响。

局限性

干法脱硫技术的一些局限性包括：

• 处理效率低 - 干法脱硫的处理效率相比湿法脱硫更低，通常只能达到70%。

• 废物处理 - 脱硫的废物需要进一步处理，这将增加成本和时间。废物的经济处理方法尚未被广泛采用。

• 不适用于高温废气 - 干法脱硫不适用于高温废气，因为此时废气中的颗粒物可能会熔化或烧焦。

• 存在二次污染 - 干法脱硫通常会产生二次污染，需要制定措施尽可能减少其对环境的影响。

结论

干法脱硫技术是当前环境治理的关键之一。虽然它在某些领域中拥有一些局限性，但与湿法脱硫技术和其它处理方法相比，其优点显而易见。未来，我们将继续进行相关技术的研究和发展，以找到更多可行且环保的脱硫技术方案。

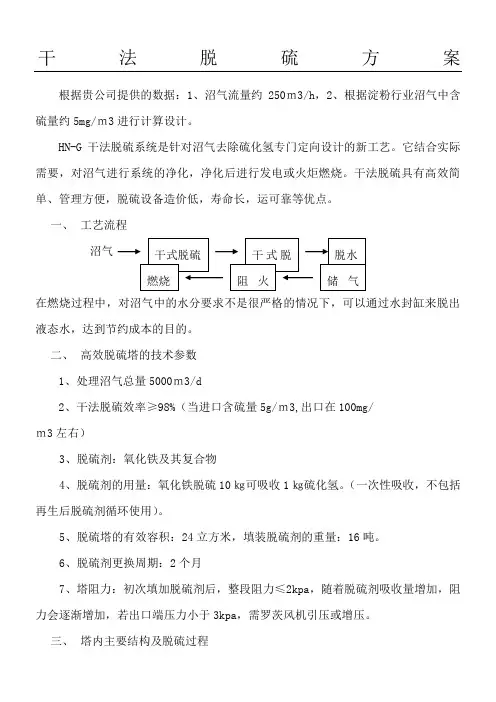

干法脱硫方案

根据贵公司提供的数据：1、沼气流量约250ｍ3/h，2、根据淀粉行业沼气中含硫量约5mg/ｍ3进行计算设计。

HN-G干法脱硫系统是针对沼气去除硫化氢专门定向设计的新工艺。它结合实际需要，对沼气进行系统的净化，净化后进行发电或火炬燃烧。干法脱硫具有高效简单、管理方便，脱硫设备造价低，寿命长，运可靠等优点。

一、 工艺流程

沼气

在燃烧过程中，对沼气中的水分要求不是很严格的情况下，可以通过水封缸来脱出液态水，达到节约成本的目的。

二、 高效脱硫塔的技术参数

1、处理沼气总量5000ｍ3/d

2、干法脱硫效率≥98%（当进口含硫量5g/ｍ3,出口在100mg/

ｍ3左右）

3、脱硫剂：氧化铁及其复合物

4、脱硫剂的用量：氧化铁脱硫10㎏可吸收1㎏硫化氢。（一次性吸收，不包括再生后脱硫剂循环使用）。

5、脱硫塔的有效容积：24立方米，填装脱硫剂的重量：16吨。

6、脱硫剂更换周期：2个月

7、塔阻力：初次填加脱硫剂后，整段阻力≤2kpa，随着脱硫剂吸收量增加，阻力会逐渐增加，若出口端压力小于3kpa，需罗茨风机引压或增压。

三、 塔内主要结构及脱硫过程 干式脱硫 干式脱脱水

储气阻火燃烧 脱硫塔采用碳素钢Q235A，内部用3㎜厚的环氧树脂防腐，脱硫

塔内部有两层篦子，分别承载一层脱硫剂，脱硫塔下部有排水口，每层篦子稍上有倾斜向下的卸料口，塔体侧面有装料口。气体从脱硫塔侧下部进气，从上部出气。在气体在罐体内上升过程中，沼气中的硫化氢会与脱硫剂中的氧化铁发生化学反应，形成硫化物或单质硫的形式存留在脱硫剂的空隙或吸附于脱硫剂表，达到去除硫化氢的目的。

气体本身带有一定量的水分，反应过程中也会有水的产生，因此需要经常对塔内形成的水分进行排放。

四、 系统管网

脱硫系统由当沼气进气管、出气管、积水排管和阀门等组成

五、 造价

序号 数量 设备名称 规格型号 外形尺寸 材料 单价（万元） 总价（万元）
