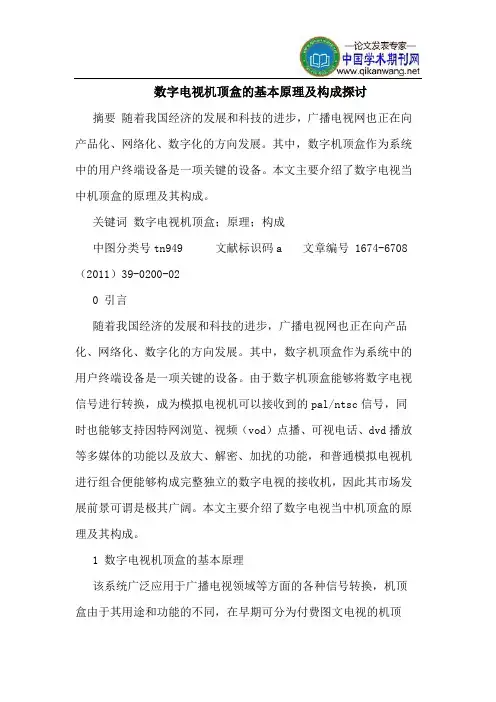

数字电视机顶盒的基本原理及构成探讨
摘要 随着我国经济的发展和科技的进步，广播电视网也正在向产品化、网络化、数字化的方向发展。其中，数字机顶盒作为系统中的用户终端设备是一项关键的设备。本文主要介绍了数字电视当中机顶盒的原理及其构成。
关键词 数字电视机顶盒；原理；构成
中图分类号tn949 文献标识码a 文章编号 1674-6708（2011）39-0200-02
0 引言
随着我国经济的发展和科技的进步，广播电视网也正在向产品化、网络化、数字化的方向发展。其中，数字机顶盒作为系统中的用户终端设备是一项关键的设备。由于数字机顶盒能够将数字电视信号进行转换，成为模拟电视机可以接收到的pal/ntsc信号，同时也能够支持因特网浏览、视频（vod）点播、可视电话、dvd播放等多媒体的功能以及放大、解密、加扰的功能，和普通模拟电视机进行组合便能够构成完整独立的数字电视的接收机，因此其市场发展前景可谓是极其广阔。本文主要介绍了数字电视当中机顶盒的原理及其构成。
1 数字电视机顶盒的基本原理
该系统广泛应用于广播电视领域等方面的各种信号转换，机顶盒由于其用途和功能的不同，在早期可分为付费图文电视的机顶
盒、电视的机顶盒、增补频道的机顶盒等。在数字电视技术快速发展的今天，对于进行数字电视接收的机顶盒在我国很受重视。其中，根据传输媒体工具的分类，数字电视的机顶盒还可以分为以下3种：1）有线数字电视的机顶盒；2）数字卫星的机顶盒；3）地面数字电视的机顶盒。在这3种类别当中有线数字电视的机顶盒在我国应用最为广泛。
数字电视的机顶盒通常用来进行处理数据业务、接收数字电视节目或者解析多种应用方面。它们的信源必须要完成二级编码之后进入到有线电视网络，其中一级是可以进行传输的信道编码，另一级是音视频信号信源的编码和所有信源所封装而成的传输流。而至于接收端的机顶盒则应与前端相一致，首先要提取传输层的信道编码信号来完成信道的解调；再还原已经压缩信源编码信号，并恢复原始的音视频流，另外再处理好多种应用方面的接收以及解析数据业务。一般人们所使用的有线数字电视的机顶盒是由出高频头、信源解复用器、信道解调器、视频编码器、mpeg-2解码器、嵌入式cpu系统、音频d/a以及条件接收模块、外围接口等所构成。此外，机顶盒要有交互功能这方面的特性则需要有数据的回传通道。其中，高频头接收有线网的高频信号，而qam解调器则只需进行信道的解码，还要分离载波中所包含的各种数据信息传送流以及音视频。传送流过程中，通常包含有几个音视频流以及一些其它的数据信息。而对于解复用器，主要是用来对不同的节目进行区分，并提
黑白电视机原理与检修
黑白电视机原理与检修
黑白电视机是一种最早的电视机型号，是在彩色电视机发展之前普遍应用的一种电视设备。它的原理相对简单，但也需要经常进行检修和维护，以确保其正常运行。下面将详细介绍黑白电视机的原理和检修方法。
一、原理
黑白电视机的原理主要涉及图像信号的接收和显示。具体来说，它包括信号接收、解调、放大、水平、垂直、亮度调节等多个步骤。
信号接收：黑白电视机通过天线接收到的电视信号，经过RF部分进行高频放大和选择，将其转化为中频信号。
解调：中频信号经过解调部分，通过检波和滤波的过程，将其转化为视频信号和音频信号。
放大：视频信号经过放大电路的处理，增大其强度，以便能够驱动显示器显示图像。
水平和垂直：黑白电视机通过水平和垂直改变电子束的位置来控制图像的扫描。水平部分主要控制信号的水平同步，垂直部分则主控垂直同步。
亮度调节：为了调整黑白电视机显示的亮度，电视机内置了亮度调节电路，它能够控制电子束的亮度，以改变图像的明暗度。
二、检修
在长时间使用黑白电视机过程中，难免会出现一些故障，需要进行检修和维护。以下是一些常见故障及其检修方法。
1. 无显示图像
如果黑白电视机开机无显示图像，首先应检查电视机的电源是否稳定工作。排除电源故障后，可以检查信号输入端口是否松动或接触不良，尝试重新接插信号线。如果问题仍然存在，可能是电视机的解调电路出现问题，可能需要修复或更换解调电路板。
2. 色彩问题
如果黑白电视机显示的图像出现色彩问题，可以通过调节亮度、对比度和色调等参数来尝试解决。如果问题仍然存在，可能是电视机的色彩处理电路出现问题，可能需要修复或更换电路板。
3. 图像不稳定
如果黑白电视机显示的图像不稳定，可能是由于水平或垂直同步信号的问题。可以通过调整同步电路的参数来尝试解决。如果问题仍然存在，可能是电视机的水平或垂直电路出现问题，可能需要修复或更换电路板。
4. 噪声问题
液晶电视基本原理与维修实例
液晶显示（Liquid Crystal Display）简称LCD。
LCD是个大家族，TFT（薄膜晶体管）LCD类型仅仅是其中
的一种，它是在两片玻璃板之间封入液晶，在下玻璃板上配制
上扫描线与寻址线（即行、列线）将其组成一个矩阵，在其交
点上再制作TFT有源器件和像素电极。如果是彩色显示，还要
在微细加工方式制作上与下面矩阵像素对应的R（红）、
G（绿）、B（蓝）三种颜色的滤色膜，最后将其上与下玻璃基
板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。 因为
液晶本身不发光，必须要靠调制外界光才能达到显示目的，所
以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF，
这是一种依靠冷阴极气体放电，激发荧光粉而发光的光源。掺
有少量水银的稀薄气体在高电压下会产生电离，被电离的气体
的二次电子发射轰击水银蒸汽，使水银蒸气激发，发射出紫外
线，紫外线激发涂布于管壁的荧光粉层，使其发光。发光的
CCF灯管通过特殊的导光板和匀光板，使其与液晶片大小一
致，紧贴于液晶显
示面板，用作背景光，从而达到显示图像的目的。通过调节背
光灯亮度或者调节液晶片中的薄膜晶体管的导光度从而达到调
节图像亮度、对比度的目的。
液晶电视主要由显示屏、信号处理电路、背光灯电路构
成。其显示屏是一个模块，信号处理主要由高频电路图象处理
A/D电路、伴音电路、控制电路等构成。背光灯电路是一个逆
变
电路，用于点亮显示屏内灯管的作用。
维修实例：
1、白光栅 ， 有伴音（15AAB/8TT1机芯）
维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造成，查显示屏的+5V供电及行、场
信号，发现没有+5V供电，查线路为主板L21，+5V供电电感开
路更换后OK！
2、无光栅，有伴音（20AAA/8TT1机芯）
维修：开机后发现在强光下隐约可见图像，分析认为本机
为背光灯未工作所致，拆机后通电后发现背光板无高压产生，
查背光板供电及背光控制电平，用万用表测主板J6处电压。1

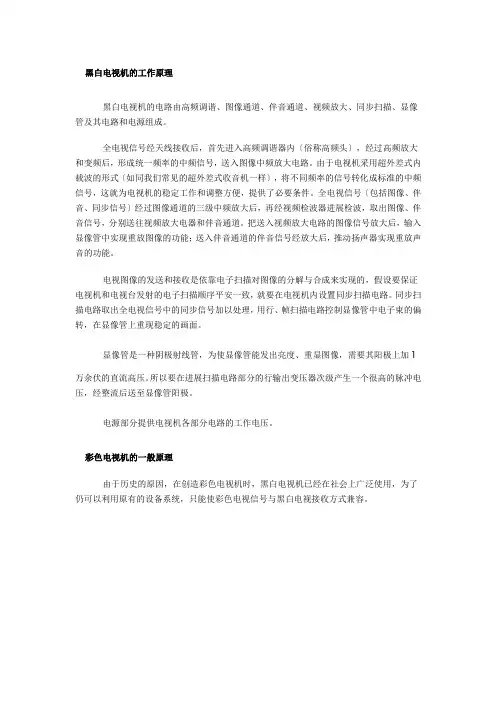

黑白电视机的工作原理
黑白电视机的电路由高频调谐、图像通道、伴音通道、视频放大、同步扫描、显像管及其电路和电源组成。
全电视信号经天线接收后，首先进入高频调谐器内〔俗称高频头〕，经过高频放大和变频后，形成统一频率的中频信号，送入图像中频放大电路。由于电视机采用超外差式内载波的形式〔如同我们常见的超外差式收音机一样〕，将不同频率的信号转化成标准的中频信号，这就为电视机的稳定工作和调整方便，提供了必要条件。全电视信号〔包括图像、伴音、同步信号〕经过图像通道的三级中频放大后，再经视频检波器进展检波，取出图像、伴音信号，分别送往视频放大电器和伴音通道。把送入视频放大电路的图像信号放大后，输入显像管中实现重放图像的功能；送入伴音通道的伴音信号经放大后，推动扬声器实现重放声音的功能。
电视图像的发送和接收是依靠电子扫描对图像的分解与合成来实现的，假设要保证电视机和电视台发射的电子扫描顺序平安一致，就要在电视机内设置同步扫描电路。同步扫描电路取出全电视信号中的同步信号加以处理，用行、帧扫描电路控制显像管中电子束的偏转，在显像管上重现稳定的画面。
显像管是一种阴极射线管，为使显像管能发出亮度、重显图像，需要其阳极上加1万余伏的直流高压。所以要在进展扫描电路部分的行输出变压器次级产生一个很高的脉冲电压，经整流后送至显像管阳极。
电源部分提供电视机各部分电路的工作电压。
彩色电视机的一般原理
由于历史的原因，在创造彩色电视机时，黑白电视机已经在社会上广泛使用，为了仍可以利用原有的设备系统，只能使彩色电视信号与黑白电视接收方式兼容。
彩色电视机与黑白电视机的扫描标准、带宽特性和调制形式完全一样。黑白电视机只接收亮度信号；而彩色电视机除接收亮度信号外，还要接收二个色差信号，在电路中除设有彩色解码器以及所需的特殊功能电路外，其他电路形式与黑白电视机大致一样。另外，重放图像要使用彩色显像管及其附属电路。
