§3.1 色度学基础

一、彩色三要素

1、亮度：彩色的明暗程度

2、色调：

彩色的种类

3、色饱和度：

彩色的浓淡（被白光冲淡的程度）色度

二、三基色原理

例：R ＝G ＝B ＝1（基色单位）时R ＋G

＝黄 G ＋B

＝青

R ＋B

＝紫

R ＋G ＋B

＝白

几乎所有彩色光都可由不同比例的红、绿、兰三基色光混合得到

彩色三角形

红

黄

青

紫

兰

绿

白

电子技术学习与交流（ＱＱ群 ９２５２３１５７）

三、亮度公式

系数意义：彩色中各基色分量对亮度的贡献例1：100%饱和度100%幅度彩条图像各颜色的亮度

某彩色亮度

Y ＝0.3R ＋0.59G ＋

0.11B 白黄青绿紫红兰黑

亮暗

1

0.89

0.7 0.59 0.41

0.3

0.11

E Y

白色：Y ＝0.3X1＋0.59X1＋0.11X1＝1黄色：Y ＝0.3X1＋0.59X1＝0.89绿色：Y ＝0.59X1＝0.59

青色：Y ＝0.59X1＋0.11X1＝0.7（NTSC ）

紫色：Y ＝0.3X1＋0.11X1＝0.41红色Y ＝0.3兰色Y ＝0.11设R ＝G

＝B

＝1

彩条的亮度电信号（正极性）

例2：某彩色R'＝G '＝B '＝0.8

Y ＝0.3X0,8＋0.59X0.8＋0.11X0.8＝0.880 %幅度灰色例3：某彩色

R ＝1

G ' ＝B '＝0.2

可表示为0.8R ＋0.2（R ＋G ＋B ）

Y ＝0.3X0.8＋0.2＝0.44

某彩色R ' ＝G '＝0.8 B '＝0.2该彩色可表示为0.6（R ＋G ）＋0.2（R ＋G ＋B ）

计算得Y ＝0.73

黄色80 %幅度饱和度为

该色为红色100%幅度80%饱和度（粉红色）

%75%1002

.06.06

.0=×+

白 黄青绿紫红

兰黑

E R 1

00

1

E B 0

1

1

11

E G 0

1

E Y

§3.2 彩色图像的分

解与重现

＝

白黄青绿紫红兰

黑

彩条图像＋

＋

兰基色图像

绿基色图像

红基色图像

二、彩条图像中的三基色信号波形一、彩条图像的分解 §3.3 兼容制彩色电视制式

3.1兼容性对彩色电视信号的要求

1、图像信号由亮度和色度两种信号组成

2、色度与亮度易于分离，色度对亮度干扰小

3、频带宽度与黑白电视信号相同

4、复合同步信号、复合消隐信号、扫描制式

与

黑白电视信号相同

5、图像载频、伴音载频与黑白电视信号相同。 3.2彩色广播电视系统为实现兼容采取的措施－、接收机中设置亮度和色度两个通道

二、传送亮度信号Y 和色差信号R －Y 、B －Y 由Y ＝0.3R ＋0.59G ＋0,11B

Y ＝0.3Y ＋0.59Y ＋0.11Y 得

G －Y ＝－0.51（R －Y ）－0.19（B －Y ）∵黑白电视图像信号中R ＝G ＝B ∴Y ＝0.3R ＋0.59G ＋0.11B ＝R ＝G ＝B ∴R －Y ＝B －Y ＝0，对黑白信号无干扰

接收黑白图像信号时

绿差信号G －Y 获得方法：

0.59(G －Y)＝－0.3（R －Y ）－0.11（B －Y ）

用电阻矩阵

2、色差信号的波

形

白黄青绿紫红兰黑 E R

E G

E B

E Y

100

00

1

11

11

1

E R-Y

E B-Y

E G-Y

1、传送Y、R－Y、B－R的优点

⑴兼容性好

⑵G－Y易于恢复

⑶能实现恒定亮度原理

淡紫偏红色

例：R＝0.7，G＝0.4、B＝0.5

计算得Y＝0.5 R－Y＝0.2 B－Y＝0

可表示为0.3R＋0.1B＋0.4（R＋G＋B）

设传输通道失真：

Y不变，但R－Y＝0.3 B－Y＝0.2

接收端R＝0.8、G＝0.309、B＝0.7 有彩色

Y＝0.3X08＋0.59X0309+0.11X0.7=0.5不变

三、频带压缩与频谱间置 （一）色差信号带宽 1.3MHz 窄带图像色调和色饱和度

亮度信号带宽6MHz 宽带图像明暗和清晰度（二）频谱间置（色度信号安插在亮度信号频谱空隙处）

1、亮度信号和色差信号的频谱

调制波u Ω=U Ωm sin Ωt 载波u SC =U m sin ωSC t

平衡调幅波u DSB =U Ωm U m sin Ωt sin ωSC t

=1/2U Ωm U m cos(ωSC ?Ω)t ?1/2U Ωm U m cos(ωSC +Ω)t

平衡调幅波表达式

2、色差信号信号的调制（频谱搬迁） ⑴

平衡调幅和平衡调幅波的特点①不含载波分量

②调制信号过零点，平衡调幅波反相

180°。调制信号为零时平衡调幅波也为零③需用载波信号对平衡调幅波峰值取样

解调出原调制信号（同步检波）

④取样载波相位与平衡调幅波相位

相差90 °时，解调输出为零。⑵正交平衡调幅(NTSC 方式)

V ＝0.877（R －Y ）对COS ωSC ｔ平衡调得F V ＝V COS ωSC

ｔ色度信号F V 分量U ＝0.493（B －Y ）对SIN ωSC ｔ平衡调幅，

得F U ＝U SIN ωSC ｔ

色度信号F U 分量色度信号

F ＝F U ＋F V ＝U SIN ωSC ｔ＋V COS ωSC ｔ

NTSC 方式F 与Y 频谱间置图

V ＝0.877（R －Y ）U ＝0.493（B －Y ）F ＝F U ＋F V

＝U SIN ωSC ｔ＋V COS ωSC ｔ

⑶逐行倒相正交平衡调幅（PAL 制）

第N 行对c os ωSC ｔ平衡调幅,得F V ＝V cos ωSC ｔU ＝0.493（B －Y ）对sin ωSC ｔ平衡调幅，得F U ＝U sin ωSC ｔ

色度信号F U 分量

色度信号F ＝F U ±F V ＝U sin ωSC ｔ±V cos ωSC ｔ

第N ＋1行对－cos ωSC ｔ平衡调幅，得－F V ＝V cos ωSC ｔV ＝0.877（R －Y ）

色度信

号±F V

分量

PAL 方式F 与Y 频谱间置图 ±F V K (t)V COS

SC t

令±V=K (t)V

PAL 色度信号＝U SIN ωSC ｔ±V COS ωSC ｔ中F ＝F U ±F V

(1/4行频间置)

PAL 制色度信号F ＝F U ±F V ＝U SIN ωSC ｔ±V COS ωSC ｔ

4、色度信号的矢量表示

例：红色R ＝1B ＝0G ＝0Y ＝0.3

V ＝0.877（R －Y ）＝0.877X0.7≈0.6139 U ＝0.493（B －Y ）＝0。493X （－0.3）≈－0.193

得F ｍ＝0.63接收端解调色度时，将PAL 行的－V 还原为＋V 。重现彩色为NTSC 行彩色和还原后的PAL 行彩色的平均效果。

的矢量 ＝，相角 ＋＝可表示为幅度 ｍU

V tg 122V U F ??F U ＋F V

的矢量 ＝，相角 ＋＝可表示为幅度 ｍU

V

tg ??1

22V U F ?F U －F V

以NTSC 行的矢量代表色度信号的矢量

3、PAL 色副载波的频率283.75f H +25Hz=4433618.75Hz ≈o

103193

.06139.011

===??tg U V tg ?NTSC 行

PAL 行

5、PAL 制对彩色相位失真的校正彩色矢量图

V U

∠61°

绿0.59∠241°

黄

0.44∠167°0.63红0.63∠103°青∠283°

兰

0.44∠347°

紫0.59U V

+F

+F N

发送端色度信号矢量图传输通道产生相位失真

F P

F'N

失真彩色矢量F'N

NTSC 行失真彩色矢量

F ‘p

PAL 行失真彩色矢量F N ?

正常彩色矢量

校正后的彩色矢量

PAL 制允许的色度

相位误差＜40 °

U

V

U

V

NTSC 制允许的色度相位误差＜12 °

还原后的失真PAL 行色度矢量＋V'P

U'P

－V'P

四、彩色电视信号中携带色同步信号

1、PAL制色同步信号的作用

⑴接收机副载波恢复电路频率和相位基准

⑵NTSC行和PAL行识别信号

2、色同步信号的波形、位置、频率和相位

合集下载

彩色电视待机的原理

彩色电视待机的原理

彩色电视待机的原理

彩色电视待机的原理是通过控制电子设备的运转和信号传输来实现的。彩色电视的待机模式是指电视处于关闭状态，但可以迅速启动并显示图像的状态。

首先，彩色电视待机的基本原理是通过电源管理系统来控制电视的开关状态。一般来说，电视的电源管理系统由开关电源、待机控制电路、电源检测电路和电源控制电路等组成。当用户关闭电视时，电源管理系统会关闭主要电源，降低电流消耗，使电视进入待机模式。同时，待机控制电路会接收到关闭电视的信号，并通过电源控制电路切断各个功能电路的供电，使电视的各项功能停止运作。

其次，彩色电视待机的另一个重要原理是信号的传输和解码。彩色电视接收到来自信号源（如天线、有线电视、HDMI等）的信号后，经过解码处理，最终转化为图像和音频信号。当电视处于待机状态时，信号源的信号仍然会被接收，并经过处理，但此时并不显示在屏幕上。这是因为待机模式下，电视的显示部分（如LCD、LED等）通常处于关闭状态，不会显示信号传输的结果。但在待机模式下，电视还是能够接收到信号，保留了各项功能的设置，并在用户需要时能够立即启动并显示图像。

此外，彩色电视待机模式还涉及到一些其他的技术，比如热身功能和快速启动功能。热身功能是指电视在待机状态下，会保持一部分电源供电，以保持电视部分电子元件的温度，以便在用户需要时能够更快地启动。而快速启动功能是指电视在待机模式下，通过对信号的实时监控和处理，可以在接收到启动信号时迅速唤醒并显示图像，以提高用户的使用体验。

总结起来，彩色电视待机的原理主要通过控制电源的开关状态和信号传输与处理来实现。电源管理系统负责控制电源的开关、降低功耗；待机控制电路控制各个功能电路的供电；信号源传输信号和电视接收信号并进行解码和处理。此外，待机模式还包含热身功能和快速启动功能，以提高用户的使用便捷性和体验。

综上所述，彩色电视的待机原理是一个综合性的系统工程，通过合理的电源管理、信号传输和处理等技术手段，从而实现电视在待机状态下的快速启动和图像显示功能。

彩色电视显像原理

彩色电视显像原理

彩色电视显像原理

彩色图像的显示基于三基色的原理。任何彩色都可以用红绿蓝三种基色配合而产生基本相同的视觉效果。彩色管不同于黑白管，它有产生三种基色的荧光屏和激励荧光屏上数以万计的三基色单元的三个电子束。只要三基色荧光粉所产生的光的分量不同，就可以形成自然界的各种彩色。如红绿蓝三基色的光通量依一定的比例配合就成白光。红和绿配合就成黄光。红和蓝配合就成紫光。只有红枪的电子束激发红粉则发红光，只有蓝束激发蓝粉则发蓝光，只有绿束激发绿粉则发绿光。如果三束电流均为零（荧光屏未被激发）则呈黑色。

彩色电视信号传输不同于黑白电视之处就是除亮度信号外还有一个色度信号。彩色电视机接收这两个信号，经过处理后分解为三个（红、绿、蓝）亮度信号分别去调制相应的电子枪。显像管的内部磷光层与外层之间有一层玻璃相隔，电子枪打出的电子束再透过玻璃，由于光的折射就会产生扭曲现象，在看到之后就会产生很强的内凹感。

显色原理：

彩色显像管屏幕上的每一个像素点都由红、绿、蓝三种涂料组合而成，由三束电子束分别激活这三种颜色的磷光涂料，以不同强度的电子束调节三种颜色的明暗程度就可得到所需的颜色,这非常类似于绘画时的调色过程。

磷光体应具备以下特征：

1、具有色纯度高的发光体

2、有高的发光效率

3、在电子射线长时间照射下性能不变坏

4、适合显像管的制造工艺

显像管覆盖有一层发光物质——荧光粉，当电子撞击时发出光来， 发光强度取决于电子的数量和速度，在这里机械能转化为光能，在电视机中，电子速度是恒定的，所以，亮度值与电子速流大小有关。

彩色电视机原理与维修的学习技巧

彩色电视机原理与维修的学习技巧

彩色电视机原理与维修的学习技巧

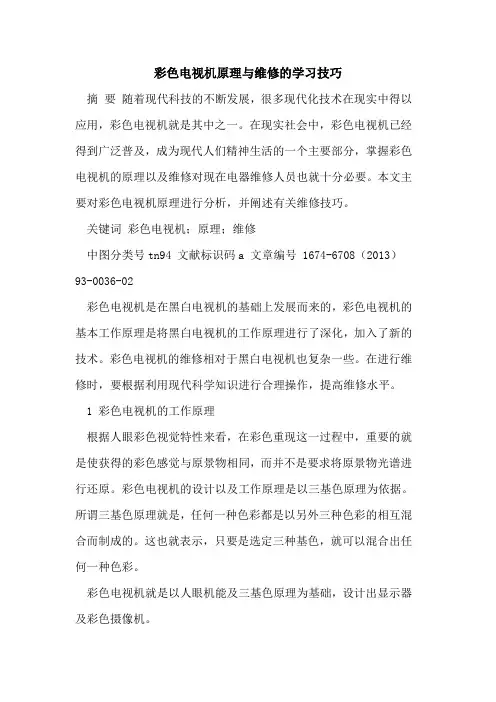

摘 要 随着现代科技的不断发展，很多现代化技术在现实中得以应用，彩色电视机就是其中之一。在现实社会中，彩色电视机已经得到广泛普及，成为现代人们精神生活的一个主要部分，掌握彩色电视机的原理以及维修对现在电器维修人员也就十分必要。本文主要对彩色电视机原理进行分析，并阐述有关维修技巧。

关键词 彩色电视机；原理；维修

中图分类号tn94 文献标识码a 文章编号 1674-6708（2013）93-0036-02

彩色电视机是在黑白电视机的基础上发展而来的，彩色电视机的基本工作原理是将黑白电视机的工作原理进行了深化，加入了新的技术。彩色电视机的维修相对于黑白电视机也复杂一些。在进行维修时，要根据利用现代科学知识进行合理操作，提高维修水平。

1 彩色电视机的工作原理

根据人眼彩色视觉特性来看，在彩色重现这一过程中，重要的就是使获得的彩色感觉与原景物相同，而并不是要求将原景物光谱进行还原。彩色电视机的设计以及工作原理是以三基色原理为依据。所谓三基色原理就是，任何一种色彩都是以另外三种色彩的相互混合而制成的。这也就表示，只要是选定三种基色，就可以混合出任何一种色彩。

彩色电视机就是以人眼机能及三基色原理为基础，设计出显示器及彩色摄像机。 在一般的彩色电视摄像机中，是利用三个摄像管对光学图像中的红、绿、蓝分量进行分别拾取，以此来模仿人眼中的三种锥状细胞，来使彩色电视信号中的红、绿、蓝三种基色分量得以形成。crt显示器彩色显示的基本原理是由加性混色法则构成的。将大量由红绿蓝三种基色所组成的荧光粉点涂在彩色荧光屏内表面上。荧光粉是一种化合物，在接受电子轰击之后会发光，它的发光强度是由电子束强度来决定的。在图像重现的时候，利用接收到的三基色分量对三个电子枪进行控制，对相应颜色的荧光粉点进行轰击，由于荧光粉点比较小，在一定距离进行观察的时候，通过人眼的混合作用，使我们看到的混合色是均匀的。

彩色电视机原理与维修方法介绍

彩色电视机原理与维修方法介绍

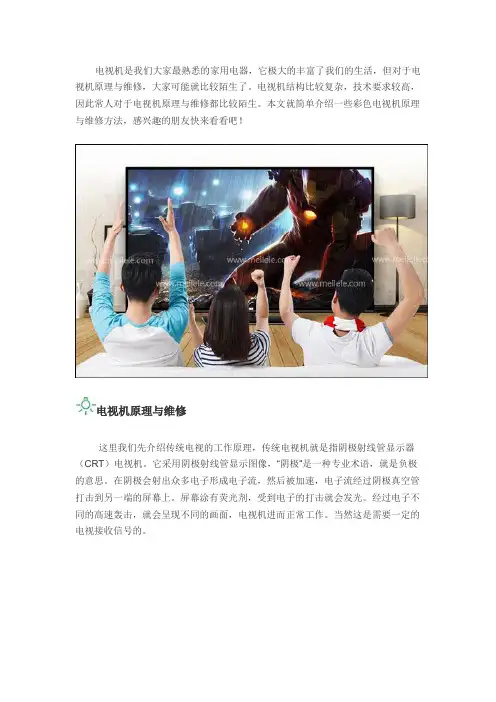

电视机是我们大家最熟悉的家用电器，它极大的丰富了我们的生活，但对于电视机原理与维修，大家可能就比较陌生了。电视机结构比较复杂，技术要求较高，因此常人对于电视机原理与维修都比较陌生。本文就简单介绍一些彩色电视机原理与维修方法，感兴趣的朋友快来看看吧！
