电动窗施工方案

五星级酒店投标电动窗帘安装施工方案

1、工艺流程

测量定位→安装吊装卡子→电机接线→电机与轨道连接→电机行程调节→检测

2、操作工艺

(1)测量定位首先测量好固定孔距，与所需安装轨道的尺寸。

(2)尺寸应为轨道总长度。

(3)轨道总长度为主传动箱(电机)、轨道长度、副传动箱之和。

(4)弧形轨道，可按照建筑物弧度造成弯曲弧型的窗帘轨道(注:弧度不得小于120° )

(5)吊装卡子安装将卡子旋转90°与轨道衔接完毕，用自攻螺丝将吊装卡子安装到顶板（如是混凝土结构，需加膨胀缧丝。

(6)专门配合电机使用的履带式窗帘轨道两端装配有传动箱，与电机相连的为主传动箱，另一端为副传动箱。具体操作如下:

1)将电90°放入主传动箱。(注意:主传动箱的扁形转动轴与电机的接口要吻合)。

2)将电机顺时针旋转90°。

3)旋转到位后，将插片推入传动箱到极限位置，会自动锁住，电机就与传动箱连接好了，完边连接。(注意:未接好时不得通电，以免损坏电机)

(7)电机尾端设有一套齿轮和微动开关装置，电机接线要求实现

正转和反转，从而实现窗帘开启，闭合行程的自我定位。行程设定如下:

1)调整行程前，先将电机和轨道的传动箱分离，使轨道的滑车处于全开和全闭的终止位置。将电机尾盖取下，可以看到左右两只旋钮。

2)旋钮①和②中间有一片定位锁片，将定位锁片拨向旋钮②，将钮①推入，从透明的外壳中可以看到齿轮脱离齿和状态，此时用手指转动旋钮①，正反向转动均可，使三只槽环（中间一只为色环）上的槽为一线，此时可以听到微动开关“咔嚓”一声，也可以看到微动开关产生动作（相应微动开关进入短路状)，将旋钮①轻轻拉出（不要转动)，使齿轮进入齿合状态，旋钮①调整便告结束。

3)接着调整旋钮②，使定位锁片拨向旋钮①，并推入旋钮②，使其齿轮脱离齿合状态，重复旋钮①全部调整动作，使定位微动开关进入短路状态。

4)将电机装在轨道的传动箱上，将插销片推入传动箱固定。接通电源，通过控制器的开关为电机通电，将锁片拨向旋钮①;将旋钮②推入并微微转动(正反向转动均可）旋钮②;此时窗帘作开启或闭合动作，达到规定需要的位置时，便立即给电机切断电源，轻轻拉出施钮②，使齿轮进入齿合位置。

NO：ZC-NT-16-28

消防排烟/通风系统

方

案

书

筑城智能科技〔某某〕

服务 ：400-602-8897 质量承诺书

质量目标

本方案书依照如下文件进展

含进货质量控制、生产过程控制、产品出厂检验与验收标准；

整体质量控制，产品的质量控制按照中国国家标准；依据：

 甲方提供的招标图纸。

 国家和行业颁布的有关现行设计和施工规X与标准。

 我公司企业标准．质量手册与程序文件等相关文件

1.1 采用标准与规X

我公司在本工程的设计和施工中全部采用国家现有有关电动消防排烟、通风窗控系统的规X文件。在设计和施工过程中对于暂无规X和标准可执行的，如此以我公司在国家总局企业标准为依据。在本工程施工期间，假如有新的适合本工程的国家或地方标准出台，如此执行新的标准。

1.2 .承诺

我们的承诺如下：

一、质量承诺

确保本次全部工程一次合格，全力配合总包单位。

二、安全承诺 本工程的安全目标为：杜绝重大安全事故。

三、以下与其他单位的配合

工程施工前：认真做好图纸深化设计，主动作好土建、幕墙公司、室内装修等单位的事前协调工作，为工程顺利开工创造有利条件。

工程施工中：积极配合其它单位的施工，协调好各单位间的相互关系我公司将设置本项目的总指挥部，随时与业主、监理公司与其他专业单位沟通。

工程竣工后：提供电动窗控系统使用、维修保养手册，工程质保期内保证24 小时内随叫随到。

质量监控措施

一、成立质量控制小组

二、严格控制原材料采购

三、实行产品编号跟踪制

四、对材料加工进展现场监视

五、严格控制不合格产品出厂

六、严格制定现场安装规X程序

七、运输过程中成品保护措施和现场拼装与安装成品保护措施

公司简介

筑城智能科技〔某某〕是一家专业从事建筑智能化产品的高科技企业。以规X生产与专业技术成为广阔客户信得过的企业。

公司集自主研发、生产销售与服务于一体，开发了各类电动开窗机、电动窗帘、天窗遮阳棚，自动电动百叶系统、通风系统、智能消防排烟窗控制系统与各类遮阳系列，拥有国内领先技术。

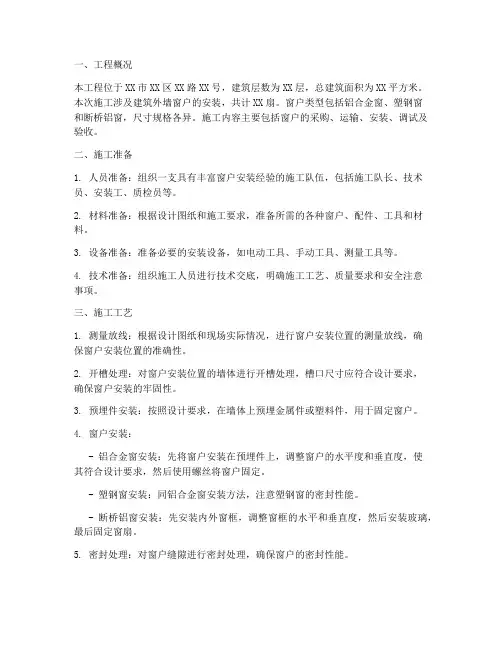

一、工程概况

本工程位于XX市XX区XX路XX号，建筑层数为XX层，总建筑面积为XX平方米。本次施工涉及建筑外墙窗户的安装，共计XX扇。窗户类型包括铝合金窗、塑钢窗和断桥铝窗，尺寸规格各异。施工内容主要包括窗户的采购、运输、安装、调试及验收。

二、施工准备

1. 人员准备：组织一支具有丰富窗户安装经验的施工队伍，包括施工队长、技术员、安装工、质检员等。

2. 材料准备：根据设计图纸和施工要求，准备所需的各种窗户、配件、工具和材料。

3. 设备准备：准备必要的安装设备，如电动工具、手动工具、测量工具等。

4. 技术准备：组织施工人员进行技术交底，明确施工工艺、质量要求和安全注意事项。

三、施工工艺

1. 测量放线：根据设计图纸和现场实际情况，进行窗户安装位置的测量放线，确保窗户安装位置的准确性。

2. 开槽处理：对窗户安装位置的墙体进行开槽处理，槽口尺寸应符合设计要求，确保窗户安装的牢固性。

3. 预埋件安装：按照设计要求，在墙体上预埋金属件或塑料件，用于固定窗户。

4. 窗户安装：

- 铝合金窗安装：先将窗户安装在预埋件上，调整窗户的水平度和垂直度，使其符合设计要求，然后使用螺丝将窗户固定。

- 塑钢窗安装：同铝合金窗安装方法，注意塑钢窗的密封性能。

- 断桥铝窗安装：先安装内外窗框，调整窗框的水平和垂直度，然后安装玻璃，最后固定窗扇。

5. 密封处理：对窗户缝隙进行密封处理，确保窗户的密封性能。 6. 调试验收：对安装完成的窗户进行调试，检查窗户的开关、密封性能等，确保符合设计要求。

四、质量控制

1. 材料质量：确保所有窗户及配件均符合国家标准，不得使用不合格产品。

2. 施工质量：严格按照施工工艺进行施工，确保窗户安装的牢固性、水平度和垂直度。

3. 验收标准：按照国家相关标准和设计要求进行验收，确保窗户安装质量。

五、安全措施

1. 人员安全：施工人员必须佩戴安全帽、安全带等防护用品，确保人身安全。

电动遮阳帘施工方案

电动遮阳帘的施工方案是针对居民楼、商业楼和办公楼等建筑物，以提高居室内空间舒适度、保护家具和地板、降低能耗、减少室内温度，改善室内光线等作用而设计的自动遮阳设备。施工方案主要包括以下几个步骤：

一、前期准备

1.确定施工区域：根据客户要求和建筑物特点，确定遮阳帘的安装位置。

2.测量尺寸：准确测量窗户或阳台的宽度和高度，以确保遮阳帘的尺寸准确。

二、材料准备

1.选择遮阳帘材料：根据实际需要选择合适的遮阳帘材料，如防紫外线、防水防尘、透光性好的材料。

2.选购遮阳帘配件：根据遮阳帘的安装方式选择相应的配件，如电动机、导轨、控制面板等。

三、安装电动遮阳帘

1.固定导轨：根据窗户或阳台的尺寸和形状，在上、下方固定导轨，确保遮阳帘能正常运行。

2.安装滚筒：将遮阳帘布固定在滚筒上，并将滚筒装在导轨上。

3.安装电机：在导轨上固定电机，并与滚筒连接，以便遥控遮阳帘的上下运行。

4.安装控制面板：将控制面板安装在室内方便控制的位置，并连接电机和电源。

5.调试遮阳帘：连接电源后，通过控制面板测试和调试遮阳帘的上下运行和停止功能。

四、验收和保养

1.遮阳帘功能检测：测试遮阳帘的上下运行和停止功能是否正常。

2.外观检查：检查遮阳帘的外观是否完好，有无损坏情况。

3.操作测试：通过控制面板或遥控器测试遮阳帘的操作是否灵敏、平稳。

4.保养建议：向客户提供遮阳帘的保养建议，如定期清洁和润滑滚筒、注意避免刮擦等。
