电动百叶窗施工方案

1

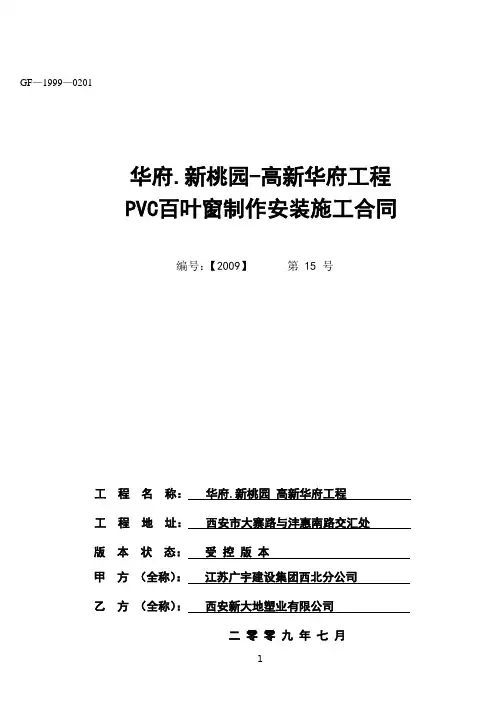

GF—1999—0201

华府.新桃园-高新华府工程

PVC百叶窗制作安装施工合同

编号：【2009】 第 15 号

工 程 名 称： 华府.新桃园 高新华府工程

工 程 地 址： 西安市大寨路与沣惠南路交汇处

版 本 状 态： 受 控 版 本

甲 方 （全称）： 江苏广宇建设集团西北分公司

乙 方 （全称）： 西安新大地塑业有限公司

二 零 零 九 年 七 月

2 PVC百叶窗 制作安装施工合同

发包方： 江苏广宇建设集团西北分公司

（以下简称甲方）

承包方： 西安新大地塑业有限公司 （以下简称乙方）

依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其他有关法律、行政法规、遵循平等、自愿、公平和诚信的原则，经过甲、乙双方就华府.新桃园项目高新华府工程PVC百叶窗制作、安装等事宜协商一致，明确双方的权利、义务和相对应的经济责任，立订本合同，以共同遵守：

第一条 工程概况

工程名称： 华府.新桃园-高新华府工程

工程地点： 沣惠路与大寨路交汇处

第二条 工程承包范围及施工内容

（1） 工程承包范围

1.乙方承包的PVC百叶窗单项工程，包括百叶窗制作、安装等在内发生的所有人工及材料费用。除甲方配给施工电梯大型设备外，其余均属乙方承包范围之列。

2.百叶窗原料、五金配件其性能指标均需满足设计及施工验收规范要求，材料进场必须附有产品质量合格证及检验报告。百叶窗性能检测费用全部由乙方承担。

（2） PVC百叶窗清单

序号 名称型号 洞口尺寸（mm） 数量（㎡） 备注：

1 PVC百叶窗NK 根据现场实量确定 /

百叶窗施工方案

百叶窗施工方案

一、施工前准备工作：

1．明确施工时间、范围和要求，确保与业主沟通一致；

2．清理施工区域，保证施工现场整洁；

3．检查所需施工材料是否齐全，确保质量合格；

4．制定施工方案，确定施工步骤。

二、施工步骤：

1．测量尺寸：根据实际窗户尺寸，测量百叶窗的尺寸，并标明所需材料的切割尺寸；

2．准备材料：根据尺寸测量结果，切割和加工所需的百叶窗材料。材料包括镀膜铝合金型材和百叶片；

3．安装型材：按照窗户尺寸，将型材分段安装在窗户上，要求水平平整；

4．安装百叶片：将百叶片插入型材的翻片槽中，确保百叶片与型材之间的间隙一致，可以通过调节螺丝来调整角度；

5．安装控制系统：将控制系统安装在合适的位置并连接到百叶窗上，确保控制系统的操作顺畅；

6．调试百叶窗：检查百叶窗开合是否灵活顺畅，调整百叶片角度，确保百叶窗的功能正常；

7．清洁施工区域：清理施工现场，包括清扫杂物、擦拭百叶窗和窗户；

8．施工记录：记录施工过程和注意事项，便于后期维护。

三、注意事项： 1．施工过程中应注意安全，佩戴必要的个人防护设备，如手套、护目镜等；

2．严格按照设计方案进行施工，确保每个环节的质量；

3．遵守施工工期，确保按时完工；

4．在施工过程中，与业主保持良好的沟通，随时解答问题；

5．经常检查施工现场，确保整洁有序；

6．施工结束后，及时清理施工区域，交付给业主使用。

通过以上施工方案，可以确保百叶窗的施工质量和时间进度，满足业主的要求。同时，施工过程中要注意安全，保障施工人员的人身安全以及施工区域的整洁。在施工过程中与业主保持良好的沟通，解答问题，以及交付清洁的施工区域，都是提高客户满意度的关键。

百叶窗施工方案

安装铝合金空调格栅的方法如下：

基层处理

1.预埋件的设计标高、位置和数量必须符合设计和安装要求，并经过防腐防锈处理。如果埋件不符合要求，应及时采取有效措施进行增补。

2.安装格栅立杆的位置，基层混凝土不得有酥松现象，并且安装标高应符合设计要求。凹凸不平的地方必须剔除或修补平整。过于凹陷的地方和基层蜂窝麻面严重的地方，不得用水泥砂浆修补，应该使用高强混凝土进行修补。修补后，需要等待一定时间，直到混凝土具有一定的强度，才能进行立杆安装。

安装预埋件（后加埋件）

本工程只能采用后加埋件的安装方法。这种方法使用膨胀螺栓和钢板制作后置连接件。首先在土建基层上放线，确定立柱固定点的位置，然后在楼梯地面上钻孔，再安装膨胀螺栓。螺栓需要保持足够的长度。在螺栓定位后，将螺栓拧紧，并将螺母与螺杆间焊死，以防止螺母与钢板松动。面杆与墙体面的连接也采用同样的方法。

放线

由于后加埋件施工可能会产生误差，因此，在立杆安装之前，应重新放线，以确定埋板位置和焊接立杆的准确性。如果有偏差，需要及时进行修正。必须确保不锈钢立柱全部座落在钢板上，并且四周能够焊接。

安装立杆

安装立杆时，需要两个人配合。一个人扶住铝合金立杆使其保持垂直，另一个人在用不锈钢自攻钉连接时不能晃动。

立杆、面杆、连接杆连接

安装面杆时，靠墙时应先安装靠墙部位，把面杆插入预埋的钢角码中，并使其完全搁放的立杆顶上，错位距离应符合相关规范。放置完成后，安装需双人配合，一个扶住铝合金面杆使其保持水平，在用不锈钢自攻钉连接时不能晃动，另一个人在面杆与立杆连接处置放角码并通过角码用不锈钢自攻钉连接面杆，使二者连接处一整体。连接杆的安装与靠墙面杆相同，但连接杆与面杆通过铝角码连接。

副框、小横杆安装

把组装好的副框和小横杆放到相应的右面板和立杆组成的框里，并用不锈钢自攻钉连接。

检查、调整、清洁、验收

百叶窗安装施工方案及施工工艺方法

1.准备工作：施工前需先检查百叶窗的尺寸和配件是否完整，并准备好所需的工具和辅助材料，如螺丝刀、电动钻、扳手、水平仪、螺丝、膨胀管等。

2.定位标线：根据安装位置和尺寸要求，在墙壁或窗户边框上使用水平仪进行定位标线。确保百叶窗的安装位置水平、垂直和对称。

3.固定支架：根据标线，在墙壁或窗户边框上使用电动钻预先打孔，并将支架固定在墙壁上。支架的固定方法根据墙体材料的不同而有所差异，可以使用膨胀管、木塞、自攻螺丝等。

4.安装百叶窗：将百叶窗板插入支架中，并根据需要调整百叶窗板的倾斜角度和开合程度。注意保持百叶窗板的平衡和水平。

5.调试测试：安装完成后，对百叶窗进行调试和测试。检查百叶窗的开合是否顺畅、垂直度是否正确。如有需要，还可以进行倒角、润滑等处理。

6.清理整理：清理施工现场，将产生的垃圾和废料及时清理干净。整理好工具和辅助材料并妥善存放。

需要注意的是，在百叶窗安装的过程中，应注意以下几点：

1.牢固固定：确保支架的安装牢固可靠，百叶窗板的固定稳定，避免安装后出现晃动或松动的情况。

2.精确测量：在定位标线和预打孔的过程中，要保证测量精确，避免误差导致安装不准确。 3.保护墙面：在施工过程中，要注意保护好墙面和窗户边框，避免划伤或损坏。

4.操作规范：操作工具必须正确使用，施工过程中遵守安全操作规范，避免发生意外事故。

通过以上步骤和注意事项，可以有效地实施百叶窗安装工程，并保证施工质量和安全性。
