浅谈建筑工程中框架剪力墙结构的施工技术

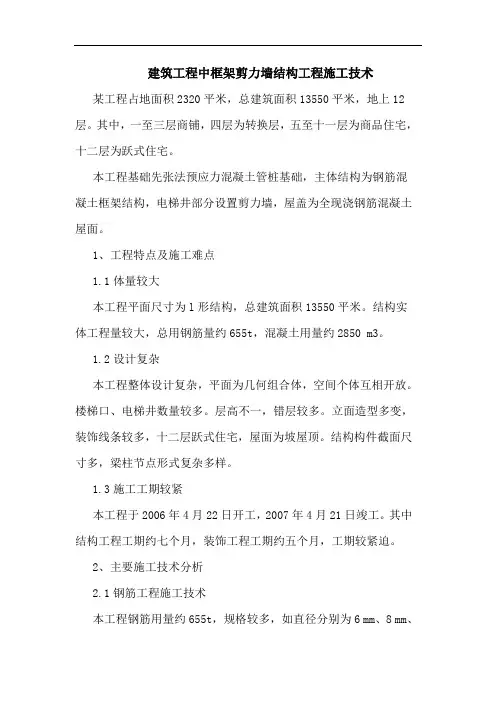

建筑工程中框架剪力墙结构工程施工技术

某工程占地面积2320平米，总建筑面积13550平米，地上12层。其中，一至三层商铺，四层为转换层，五至十一层为商品住宅，十二层为跃式住宅。

本工程基础先张法预应力混凝土管桩基础，主体结构为钢筋混凝土框架结构，电梯井部分设置剪力墙，屋盖为全现浇钢筋混凝土屋面。

1、工程特点及施工难点

1.1体量较大

本工程平面尺寸为l形结构，总建筑面积13550平米。结构实体工程量较大，总用钢筋量约655t，混凝土用量约2850 m3。

1.2设计复杂

本工程整体设计复杂，平面为几何组合体，空间个体互相开放。楼梯口、电梯井数量较多。层高不一，错层较多。立面造型多变，装饰线条较多，十二层跃式住宅，屋面为坡屋顶。结构构件截面尺寸多，梁柱节点形式复杂多样。

1.3施工工期较紧

本工程于2006年4月22日开工，2007年4月21日竣工。其中结构工程工期约七个月，装饰工程工期约五个月，工期较紧迫。

2、主要施工技术分析

2.1钢筋工程施工技术

本工程钢筋用量约655t，规格较多，如直径分别为6 mm、8 mm、

10 mm的ⅰ级钢，直径分别为12 mm、14 mm、16mm、18 mm、20 mm、22 mm、25 mm、28 mm的ⅱ级钢，直径较大，各种节点部位的钢筋较密集，导致钢筋安装、保护层厚度的控制、浇筑混凝土时钢筋易发生移位、节点部位混凝土的浇筑等问题成为施工难点。为此采取了以下措施：

（1）设置柱筋定位箍筋框，墙体水平梯格筋和竖向梯格筋来控制钢筋位移。对于圆柱的箍筋及定位筋，通过实体放样制作定型加工模具，取得良好效果。

（2）针对钢筋密集的梁柱节点，先采用计算机绘图放样，然后按1：1比例在现场制作模拟样板，明确每根钢筋的具体位置、交叉形式等，用以指导现场施工。

民营科技２０１３年第７期　工程科技　

浅析建筑工程中框架剪力墙结构工程施工技术　

韩亚辉　

（大庆市建筑安装集团有限责任公司，黑龙江大庆１６３０００）　

摘要：当前，框架剪力墙结构已经屡见不鲜，广泛的出现于各种建筑工程项目中。首先介绍了框架剪力墙结构体系，通过工程实　

例详细的介绍了框剪剪力墙结构施工技术要点，以供同行工作参考与借鉴，达到提高工程施工效益的最终目的。　

关键词：高层建筑；框剪剪力墙结构；施工技术　

随着建筑行业的日益繁荣，越来越多的新型建筑结构出现在人　

们的眼前，框架剪力墙结构也日益受到人们的重视，已成为现代化工　

程项目中一项备受人们关注的建筑结构体系。尤其是在建筑施工质　

量深受关注的今天，框架结构工程施工技术的改革已成为业内工作　

人士研究的焦点话题。　

因此，在这里我们有必要对工程剪力墙施工技术进行简单的阐　

述，旨在达到提高工程施工效益、保障工程施工安全、提高施工质量　

的目的。　

１框架剪力墙结构概述　

框架剪力墙结构是通过多种框架结构和剪力墙结构共同构成的　

一种承重结构，是整个建筑工程领域中较为常见和采用最广的一种　

工程结构体系。由于在施工中有着施工方便、空间布置灵活、抵抗水　

平荷载能力高的优势而受到各种建筑工程的重视，也成为整个工程　

领域中一项十分受工作人员重视的环节。　

１．１框架剪力墙结构概念。框剪剪力墙结构也被人们广泛的称之为　

框剪结构，是采用钢筋混凝土墙板来代替传统框架结构的梁柱体系，　

采用这一剪力墙来承担工程的竖向和水平荷载，从而提高工程的整　

体陛。钢筋混凝土墙板是一种以承受竖向和水平荷载为基础，它的刚　

度很大、空间整体陛很高、房间内部不存在露梁露筋的现象，不但便　

于室内各种家具设施的布置，也方便室内空间的使用。框架结构的应　

用可谓是目前住宅建筑工程中采用最多的一种结构形式，也是现代　

化工程领域中备受关注的环节。　

１．２框剪剪力墙结构受力特点。框架剪力墙结构的应用是由框架结　

构和剪力墙结构共同组成的，是根据两种结构不同的抗侧力形成。所　

框架剪力墙结构及其在建筑工程中的应用

【摘 要】框架剪力墙结构不仅可极大提高房屋建筑的稳定性，而且使建筑的使用功能更加丰富，目前框架剪力墙结构已经成为城市房屋建筑最广泛采用的建筑结构。本文介绍了框架剪力墙结构的特点及其作用，讨论了其在房屋建筑工程中的应用情况。

【关键词】建筑工程；框架剪力墙；应用

0.前言

为缓解有限的土地资源与人口增长之间的矛盾，当前的城市房屋建筑向着高层化的方向发展，为抵抗水平荷载、增强建筑物的稳定性，并同时满足人们对建筑物使用功能的多样化需求，当前房屋建筑多采用框架剪力墙结构体系，在这样的背景下，探讨框架剪力墙结构的施工技术在房屋建筑工程中的应用具有重要现实意义。

1.框架剪力墙结构及其特点

1.1框架剪力墙结构的基本概念

在房屋建筑结构体系中，常见的单一体系有框架结构、剪力墙结构、框架剪力墙结构、筒体结构等，其中框架结构虽然可为建筑物提供较大的空间，但是侧向刚度小，抵御水平荷载的能力稍差；而剪力墙结构的侧向刚度大，对地震、风荷载等水平荷载均具有较好的抵抗作用，但剪力墙结构空间布置不灵活、自重大。而框架剪力墙结构综合了框架结构和剪力墙结构二者的优点，首先，框架剪力墙结构有着剪力墙结构侧向刚度大、稳定性好的优点，其次，还可为人们提供大的室内空间，使空间布置更加灵活，满足人们对建筑物使用功能的多样化需求。

在框架剪力墙结构中，由梁和柱通过刚性连接或铰接等方式结合构成结构的框架，用于承受建筑物的竖向荷载，而水平荷载由剪力墙承受。

1.2框架剪力墙结构的技术特点

1.2.1受力特点

框架结构在压力、剪力等的作用下表现为上部楼层变形小，下部楼层变形大，变形曲线为剪切型；剪力墙结构则表现为上部楼层变形大、下部楼层变形小，变形曲线为弯曲型；而框架剪力墙结构则综合了二者的优点，同时规避了缺点，通过框架和剪力墙的配合应用使得变形曲线变为弯剪型，减小了楼层之间的相对位移，使楼层之间受力更均匀。

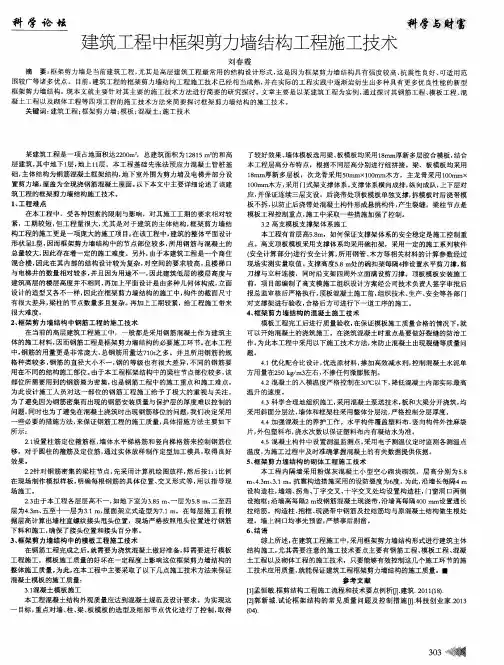

科学论坛　建筑工程中框架剪力墙结构工程施工技术　融恁　赋　

刘春霞　

摘要：框架剪力墙是当前建筑工程，尤其是高层建筑工程最常用的结构设计形式，这是因为框架剪力墙结构具有强度较高、抗震性良好、可适用范　

围较广等诸多优点。目前，建筑工程的框架剪力墙结构工程施工技术已经相当成熟，并在实际的工程实践中逐渐岩衍生出多种具有更多优良性能的新型　

框架剪力墙结构。现本文就主要针对其主要的施工技术方法进行简要的研究探讨。文章主要是以某建筑工程为实例，通过探讨其钢筋工程、模板工程、混　

凝土工程以及砌体工程等四项工程的施工技术方法来简要探讨框架剪力墙结构的施工技术。　

关键词：建筑工程；框架剪力墙；模板；混凝土；施工技术　

某建筑工程是一项占地面积达２２００ｍ２，总建筑面积为１２８１５　ｍ２的和高　

层建筑，其中地下１层，地上１１层。本工程基础先张法预应力混凝土管桩基　

础，主体结构为钢筋混凝土框架结构，地下室外围为剪力墙及电梯井部分设　

置剪力墙，屋盖为全现浇钢筋混凝土屋面。以下本文中主要详细论述了该建　

筑工程的框架剪力墙结构施工技术。　

１、工程难点　

在本工程中，受各种因素的限制与影响，对其施工工期的要求相对较　

紧，工期较短，但工程量很大，尤其是对于建筑的主体结构，框架剪力墙结　

构工程的施工更是一项庞大的施工项目　在该工程中，建筑的整体平面设计　

形状呈Ｌ型，因而框架剪力墙结构中的节点部位较多，所用钢筋与混凝土的　

总量较大，因此存在着一定的施工难度。另外，由于本建筑工程是一个商住　

混合楼，因此在其内部的结构设计较为复杂，对空间的要求较高，且楼梯口　

与电梯井的数量相对较多，并且因为用途不一，因此建筑低层的楼层高度与　

建筑高层的楼层高度并不相同，再加上平面设计是由多种几何体构成，立面　

设计的造型又各不一样，因此在框架剪力墙结构的旖工中，构件的截面尺寸　

有很大差异，梁柱的节点数量多且复杂。再加上工期较紧，给工程施工带来　

很大难度。　

２、框架剪力墙结构中钢筋工程的施工技术
