磁粉制动器

磁粉制动器

内容出处：东莞台机减速机有限公司

介绍

英文名：Magnetic Powder Brake，磁粉制动器MAGPOWR是根据电磁原理和利用磁粉传递转矩的。其具有激磁电流和传递转矩基本成线性关系的特点。在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。是一种多用途、性能优越的自动控制元件。现已被广泛应用于造纸、印刷、

塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。磁粉制动器还经常被用于传动机械的测功加载和制动等。

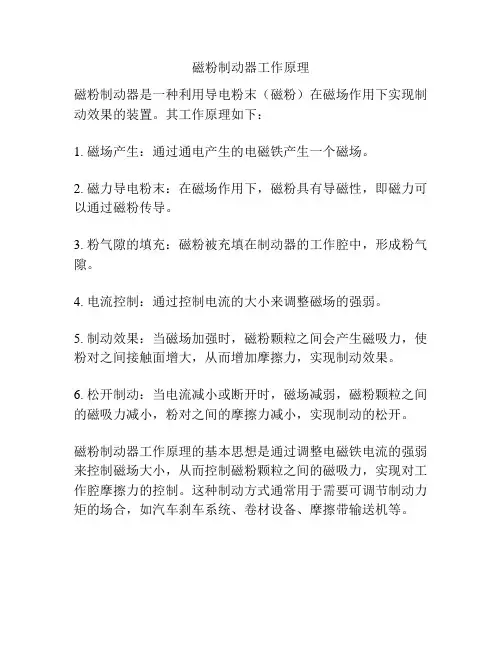

工作原理

1:磁粉制动器是采用磁粉作介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激磁线圈及磁粉组成。 2:当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与从动转子之间没有接触，主动转子空转。

3:接通直流电源后产生电磁场，工作介质磁粉在磁力线作用下形成磁粉链，把内转子、外转子联接起来，从而达到传递，制动扭矩的目的。

用途

1、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止。

2、连续滑动、张力控制用

3、转矩限制器用

4、高速应答用

5、动力吸收用

6、定位停止用

7、模拟负载用

特点

1、可以轻松进行大范围的控制。

2、可以达到连续滑动运转。 3、可以得到安定的扭力。

4、无鸣叫音。动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。

5、热容量很大。由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。

6、可以达到平顺的连续及驱动状态。由于静摩擦系数和动摩擦系数几乎一样，所以完全连结时不会产生震荡，可以因应负载加减速度。

使用注意

1、请注意湿气。磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。

2、请注意表面温度。连续运转所造成的表面最高温度为运转时90度以下，超过该数值时，耐久性会大为降低。请务必以上述界限温度为标准，使用时务必保持在所容许的滑动工作率之内。

卡死情况 1.由于在运输过程中或放置时间过长导致在两组单元之间填有的磁粉散落一边，且在开机前未做激磁造成卡死。

2.由于产品制造精度低，转子的同心度不够，造成输出转矩不均或卡住。

3.在生产过程中封入磁粉过量造成。

4.使用劣质磁粉造成。

应用范围

由于磁粉制动器具有以上特点，现已被广泛应用于造纸、印刷、

塑料、橡胶、纺织、印染、电线电缆、冶金以及其他有关卷取加工行业中的放卷和收卷张力控制。另外磁粉离合器还可用于缓冲起动、过载保护、调速等。磁粉制动器还经常被用于传动机械的测功加载和制动等。

功能特性

（1）高精度的转矩控制

转矩的控制范围非常广，而且控制精度高，传达转矩和激磁电流成正确的比例，可实现高精度的控制。 （2）优越的耐久性、寿命长 采用耐热、耐磨耗、耐氧化

、耐蚀性超强的超合金磁粉，寿命长。

（3）稳定性超群的定转矩特性 磁粉的磁气特性佳，而且粉粒相互之间的结合力安定，滑动转矩非常稳定，与相对回转数没有关系能持久保持恒定的转矩。

（4）连续滑动运转使用

散热效果优良而且采用热变形均一的冷却构造，加上磁粉的高耐热性，容许连结与制动功率及滑动功率大，能够圆滑的滑动运转，不会 引起震动。

（5）连结圆滑，无冲击 连结时的冲击极小，能够无冲击的圆滑启动、停止。而且阻力转矩极小，不会引起无用的发热量。

（6）适合高频运转 应答敏捷快速及特别的散热构造，适合高频度运转使用。

（7）轻量、免保养、寿命长

型式简洁轻量化，使用耐高温之线圈及特殊油脂轴承，并针对易生磨耗的电枢施以耐磨特殊处理，延长使用寿命。

保养原则

1.为保证机械设备经常处于良好的技术状态，随时可以投入运行，减少故障停机日，提高机械完好率、利用率，减少机械磨损，延长机械使用寿命，降低机械运行和维修成本确保安全生产，必须强化对机械设备的维护保养工作

2.机械保养必须贯彻“养修并重，预防为主”的原则，做到定期保养、强制进行，正确处理使用、保养和修的关系，不允许只用不养，只修不养

3.各班组必须按机械保养规程、保养类别做好各类机械的保养工作，不得无故拖延，特殊情况需经分管专工批准后方可延期保养，但一般不得超过规定保养间隔期的一半

4.保养机械要保证质量，按规定项目和要求逐项进行，不得漏保或不保。保养项目、保养质量和保养中发现的问题应作好记录，报本部门专工

5.保养人员和保养部门应做到“三检一交（自检、互检、专职检查和一次交接合格）”，不断总结保养经验，提高保养质量

6.资产管理部定期监督、检查各单位机械保养情况，定期或不定期抽查保养质量，并进行奖优罚劣。

安装使用

1、磁粉制动器用直流电作激磁电源。

2、磁粉制动器传动轴水平安装；传动轴与联轴节的安装精度为H8/f8；禁止用铁锤敲击装配；传动轴和与其对接的轴的安装同轴度为+0.03mm。

3、磁粉制动器在运输过程中，常使磁粉聚集到某处，可能会出现“卡死”现象，可将制动器整体翻动，使磁粉松散开来，或用杠杆撬动。为了防止运输中磁粉沉淀，CZ-50以上磁粉制动器在测试后将磁粉倒出来另装，可在跑合过程中将磁粉从磁粉孔逐渐注入。

4、水冷磁粉制动器先通水后运转，禁止无水运转（水压1.5～3kg/cm2）。应使进出水管呈上下分布，进水管在下，出口水管在上。

5、磁粉制动器不支持使用径向承受主传动力的安装方式。

6、磁粉制动器首次使用前，通以30%的额定电流，运转10秒钟后断电再通电，反复几次，保证磁粉流动性和均匀分布。

7、磁粉制动器不能超转矩、转速使用，否则磁粉寿命会急剧下降，或者出现漏粉、卡死

系统组成

1、机械本体：机械本体包括机架、机械连接、机械传动等，它是机电一体化的基础，起着支撑系统中其他功能单元、传递运动和动力的作用。与纯粹的机械产品相比，机电一体化系统的技术性能得到提高、功能得到增强，这就要求机械本体在机械结构、材料、加工工艺性以及几何尺寸等方面能够与之相适应，具有高效、多功能、可靠和节能、小型、轻量、美观的特点。 2、检测传感部分：检测传感部分包括各种传感器及其信号检测电路，其作用就是检测机电一体化系统工作过程中本身和外界环境有关参量的变化，并将信息传递给电子控制单元，电子控制单元根据检查到的信息向执行器发出相应的控制。

3、电子控制单元：电子控制单元又称和节奏发出相应的指令，控制整个系统有目的地进行。

4、执行器：执行器的作用是根据电子控制单元的指令驱动机械部件的运动。执行器是运动部件，通常采用电力驱动、气压驱动和液压驱动等几种方式。

5、动力源：动力源是机电一体化产品能量供应部分，其作用是按照系统控制要求向机械系统提供能量和动力使系统正常运行。提供能量的方式包括电能、气能和液压能，以电能为主。
