桥面铺装施工要求

——文章来源网络，仅供个人学习参考 桥面铺装施工方法

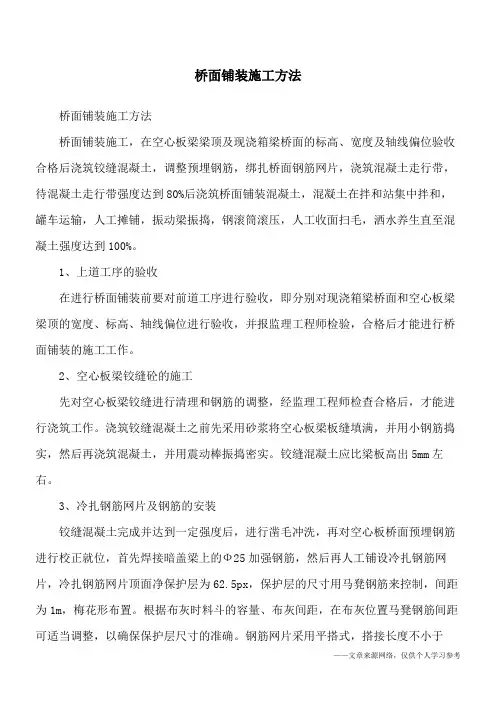

桥面铺装施工方法

桥面铺装施工，在空心板梁梁顶及现浇箱梁桥面的标高、宽度及轴线偏位验收合格后浇筑铰缝混凝土，调整预埋钢筋，绑扎桥面钢筋网片，浇筑混凝土走行带，待混凝土走行带强度达到80%后浇筑桥面铺装混凝土，混凝土在拌和站集中拌和，罐车运输，人工摊铺，振动梁振捣，钢滚筒滚压，人工收面扫毛，洒水养生直至混凝土强度达到100%。

1、上道工序的验收

在进行桥面铺装前要对前道工序进行验收，即分别对现浇箱梁桥面和空心板梁梁顶的宽度、标高、轴线偏位进行验收，并报监理工程师检验，合格后才能进行桥面铺装的施工工作。

2、空心板梁铰缝砼的施工

先对空心板梁铰缝进行清理和钢筋的调整，经监理工程师检查合格后，才能进行浇筑工作。浇筑铰缝混凝土之前先采用砂浆将空心板梁板缝填满，并用小钢筋捣实，然后再浇筑混凝土，并用震动棒振捣密实。铰缝混凝土应比梁板高出5mm左右。

3、冷扎钢筋网片及钢筋的安装

铰缝混凝土完成并达到一定强度后，进行凿毛冲洗，再对空心板桥面预埋钢筋进行校正就位，首先焊接暗盖梁上的Ф25加强钢筋，然后再人工铺设冷扎钢筋网片，冷扎钢筋网片顶面净保护层为62.5px，保护层的尺寸用马凳钢筋来控制，间距为1m，梅花形布置。根据布灰时料斗的容量、布灰间距，在布灰位置马凳钢筋间距可适当调整，以确保保护层尺寸的准确。钢筋网片采用平搭式，搭接长度不小于

——文章来源网络，仅供个人学习参考 300mm，搭接区内每张网片的横向钢筋不小于1根，两网片最外边横筋之间的搭接长度不小于50mm。钢筋网片应居中布置，在中墩中心线两侧2m范围内顺桥向钢筋应连续。在钢筋网片铺设完成后再绑扎Ф16桥面加强钢筋。

钢筋构造图纸附后。

4、浇注砼走行带

冷扎钢筋网片及钢筋的安装完成后，经现场监理工程师检验合格后，分别在混凝土防撞护栏内侧和波形防撞护栏底座内侧做宽为5000px的砼走行带，其中：

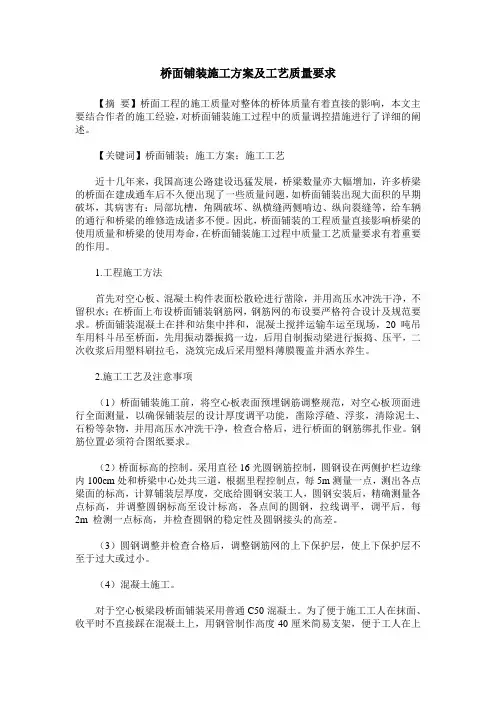

桥面铺装施工方案及工艺质量要求

【摘 要】桥面工程的施工质量对整体的桥体质量有着直接的影响，本文主要结合作者的施工经验，对桥面铺装施工过程中的质量调控措施进行了详细的阐述。

【关键词】桥面铺装；施工方案；施工工艺

近十几年来，我国高速公路建设迅猛发展，桥梁数量亦大幅增加，许多桥梁的桥面在建成通车后不久便出现了一些质量问题，如桥面铺装出现大面积的早期破坏，其病害有：局部坑槽，角隅破坏、纵横缝两侧啃边、纵向裂缝等，给车辆的通行和桥梁的维修造成诸多不便。因此，桥面铺装的工程质量直接影响桥梁的使用质量和桥梁的使用寿命，在桥面铺装施工过程中质量工艺质量要求有着重要的作用。

1.工程施工方法

首先对空心板、混凝土构件表面松散砼进行凿除，并用高压水冲洗干净，不留积水；在桥面上布设桥面铺装钢筋网，钢筋网的布设要严格符合设计及规范要求。桥面铺装混凝土在拌和站集中拌和，混凝土搅拌运输车运至现场，20吨吊车用料斗吊至桥面，先用振动器振捣一边，后用自制振动梁进行振捣、压平，二次收浆后用塑料刷拉毛，浇筑完成后采用塑料薄膜覆盖并洒水养生。

2.施工工艺及注意事项

（1）桥面铺装施工前，将空心板表面预埋钢筋调整规范，对空心板顶面进行全面测量，以确保铺装层的设计厚度调平功能，凿除浮碴、浮浆，清除泥土、石粉等杂物，并用高压水冲洗干净，检查合格后，进行桥面的钢筋绑扎作业。钢筋位置必须符合图纸要求。

（2）桥面标高的控制。采用直径16光圆钢筋控制，圆钢设在两侧护栏边缘内100cm处和桥梁中心处共三道，根据里程控制点，每5m测量一点，测出各点梁面的标高，计算铺装层厚度，交底给圆钢安装工人，圆钢安装后，精确测量各点标高，并调整圆钢标高至设计标高，各点间的圆钢，拉线调平，调平后，每2m 检测一点标高，并检查圆钢的稳定性及圆钢接头的高差。

（3）圆钢调整并检查合格后，调整钢筋网的上下保护层，使上下保护层不至于过大或过小。

（4）混凝土施工。

下彭坳中桥面系及附属工程施工方案

一、 工程概况

下彭坳中桥左右幅共有铰缝、防撞护栏及桥面铺装各3孔，现浇连续段4道。需要Ⅱ级钢筋44.5吨，C50砼255.6m3， C30砼22m3。

二、工期

下彭坳中桥桥面系及附属工程计划于2009年12月30日开工，于2010年1月20日完工。

三、施工队伍及劳力安排

桥梁桥面系及附属工程拟由桥涵三队完成。下设饺缝、现浇连续段施工工班1个；防撞护栏工班1个及桥面铺装工班1个，伸缩缝的安装由桥面铺装工班配合厂家完成。桥涵三队设队长1人，负责本队按照工期要求合理配备人、材、物等资源的配备及协调。施工员1人，在队长领导下，负责防撞护栏、铰缝、防撞护栏及桥面铺装的工作协调及管理。各级管理人员及工班施工人员配备见下各表。

横隔板湿接缝施工工班人员表

序号 工 种 人 数

1 班长 1

2 兼职安全员 1

4 钢筋工及电焊工 3

5 模板工 4

6 混凝土工 3

防撞护栏施工工班人员表

序号 工 种 人 数

1 班长 1

2 兼职安全员 1

4 钢筋工及电焊工 4

5 模板工 5

6 混凝土工 4 2 桥面铺装施工工班人员表

序号 工 种 人 数

1 班长 1

2 兼职安全员 1

3 钢筋工及电焊工 2

4

混凝土工 6

四、施工方案

1、空心板墩顶现浇连续段、铰缝施工

每孔空心板梁架设完成后应及时进行铰缝及现浇段的施工。现浇段及铰缝施工完成并达到设计及规范要求的强度后方可从该孔梁上过梁。

A、 施工工艺流程（见工艺流程图）

墩顶现浇段立模 整孔梁架设完成

铰缝立模 加工、绑扎铰缝钢筋 墩顶现浇段混凝土浇筑 加工、焊接墩顶现浇段钢筋

铰缝混凝土浇筑

覆盖养生

达到强度后过梁及架桥设备 3 B、 施工要点

ａ加工制作爬梯，上端可靠固定在盖梁顶面。人工以爬梯为作业平台，定位现浇段模板位臵。现浇段连接钢筋采用双面搭接焊，焊接要求满足规范要，加工要严格按设计图纸进行施工避免与模板发生冲撞。

乔家梁大桥桥面系施工组织

一、编制目的

为了更好的控制神府高速公路乔家梁大桥桥面系施工质量，指导桥面系施工，特制定乔家梁大桥桥面系施工方案。

二、编制依据

1、省级高速公路榆商线神木至府谷高速公路两阶段施工设计图；

2、省级高速公路榆商线神木至府谷高速公路公路桥涵通用图；

3、相关公路桥涵施工技术规范。

三、工程概况

乔家梁大桥全长450米，上部构造为150片30米后张法预应力钢筋混凝土箱梁，结构形式为先简支后连续。0#、15#桥台前后端搭板长度为8米，宽度为14.5米，大桥外侧为加强型防撞护栏，内侧为波形护栏，单侧护栏长度为450米，为C30钢筋砼。其桥面铺装层为：一层D10冷轧带肋钢筋焊接网和0.08米厚的C50级混凝土，单幅桥面铺装宽度为15.9米，长度为450米。

四、选定施工方案

针对于大桥桥面系施工特点：线路长、桥面宽，所以在施工时为了更好的控制桥面系质量，施工必须要有计划、有顺序的进行，即先施工桥台搭板及桥面铺装层，最后施工内外侧护栏。桥台搭板必须一次浇筑成型。桥面铺装施工操作时必须分联施工，每次铺装施工长度半幅为150米，宽度为15.9米，一次完成施工一联，留出伸缩缝宽度，继续下一联桥面铺装施工，桥面铺装施工时必须依据设计图纸准确预埋护栏钢筋及预埋件，为护栏施工做好准备。

五、施工计划

乔家梁大桥桥台搭板施工计划于2010年8月5日开工，于2010年8月15日完工，桥面铺装施工计划于2010年8月20日开工，于2010年9月5日完工。桥面护栏施工计划于2010年9月10日开工，于2010年9月25日完工。（乔家梁大桥桥面系施工计划于2010年8月5日，于2010年9月25日完工）。

六、施工准备

1、人员组织

为了确保乔家梁大桥桥面铺装的整体施工质量、施工进度及安全文明施工，施工人员组织如下：

序 号 工 种 人 数

1 钢筋工 30

2 电焊工 5

3 电 工 1
