yk-205温度控制器说明书

yk一203温控说明书

第一章 产品概述

yk一203温控是一款用于调节温度的设备，广泛应用于各种电器、仪器设备中。本说明书将详细介绍yk一203温控的功能、特点、使用方法及注意事项。

第二章 功能与特点

2.1 温度调节范围广泛：yk一203温控可调节的温度范围为-50℃至150℃，适用于不同温度环境下的控制需求。

2.2 精确稳定的温度控制：yk一203温控采用先进的温度传感技术和控制算法，能够精确控制温度，在0.1℃的误差范围内保持稳定。

2.3 多种控制模式：yk一203温控支持多种控制模式，包括PID控制、ON/OFF控制等，可根据实际需要选择合适的控制方式。

2.4 易于操作：yk一203温控采用直观的触摸屏界面，操作简单方便，用户可根据需要进行温度设定、参数调整等操作。

2.5 安全可靠：yk一203温控具备过温保护、短路保护等多重安全保护功能，保证设备运行时的安全可靠性。

第三章 使用方法

3.1 连接电源：将yk一203温控的电源线连接到电源插座上，确保电源接地良好。

3.2 连接控制器：将yk一203温控的控制线与待控制的设备进行连接，确保接线正确可靠。

3.3 设置温度范围：根据实际需求，通过触摸屏界面设置yk一203温控的温度调节范围，确保设定的范围符合实际要求。

3.4 选择控制模式：根据实际需求，通过触摸屏界面选择合适的控制模式，如PID控制模式或ON/OFF控制模式。

3.5 启动温控：调节yk一203温控的开关，启动温控功能，开始对设备进行温度控制。

3.6 监控温度变化：通过触摸屏界面查看当前温度、设定温度和控制器状态等信息，实时监控温度变化情况。

第四章 注意事项

4.1 安装位置：yk一203温控应安装在通风良好、无尘、无腐蚀气体的环境中，避免阳光直射和水汽侵蚀，确保设备的正常运行。

4.2 温度传感器安装：温度传感器应正确安装在待控制设备的敏感部位，确保温度测量的准确性。

yk-200w调速器说明书

前拨的调整： H螺丝——用来调整链条在最大盘片时的定位。

逆时针（旋出）：前拨臂远离牙盘；顺时针（旋进）：前拨臂靠近牙盘。

注意：逆时针（旋出）要掌握好尺度，太过，会导致链条脱盘，卡在曲柄与大盘之间。

L螺丝——用来调整链条在最小盘片时的定位。

逆时针（旋出）：前拨臂远离牙盘；顺时针（旋进）：前拨臂靠近牙盘。

注意：逆时针（旋出）要掌握好尺度，太过，会导致链条脱盘，卡在五通与小盘之间。

后拨的调节： H 螺丝——用来调整链条在最小飞轮时的定位。

逆时针（旋出）：后拨臂远离飞轮；顺时针（旋进）：后拨臂靠近飞轮。

顺时针和逆时针时候要注意始终让后拨导轮和最小飞轮在同一直线上。太松容易脱链。

L 螺丝——用来调整链条在最大飞轮时的定位。

逆时针（旋出）：后拨臂靠近飞轮；顺时针（旋进）：后拨臂远离飞轮。太松容易脱链。

MK-205温控器说明

温控器使用说明书规格说明:◆ 面板尺寸: 75X35◆建议安装孔尺寸: 71X30◆外壳:阻燃ABS塑料◆防护等级: IP45 ◆使用环境: <>

工作环境温度: - 10°C~+60°C; 电源电压: 12VAC/VDC; .<>电源功耗:≤5W;

<>温度测量范围:-40°C~+50°C; ◆测量精度:士l°C; <> 分辩率:

1°C; <> 开机延时保护时间: 0~9min

20°C并可以取消; <> 温度校正范围: -5°C~+5°C; <>除霜周期:

0~99h; <> 除霜时间: 0~99min <> 压缩机输出接点: 10A 240VAC;除霜输出接点: 10A 240VAC; 按住键3S进入参数项选择模式，设置指示灯亮; LED 显示某一参数项; <> 按或键选择参数项按增加，按减少，再按键显示相应参数项的参数值; <>按住键不松 手，同时再按一下

键或键改变参数值,如连续按或键不放，参数值自动快速增大或减小;松开键，单按或键选择下一个参数项，按住键不松手， 同时再按一下键或 键改变参数值，重复以上步骤进行所有参数值的设定; <> 所有参数设定完毕，按一下键保存所有设定值，返回温度测量状态设置指示灯灭。若30S后无键操作，机器自动存储设定值并返回温度测量状态，设置指示灯灭。若在参数设定完成后30S内未按键保存就断电，机器仍按原来的参数值运行。◆ 查看参数值操作: <>按下键，显示已设定上限值2S,返回当前温度显示状态; <>按一下键,显示已设定下限值2S,返回当前温度显示状态;

制冷控制;<>当探头测量值≥设定上限值时,制冷继电器常开触点闭合，启动制冷压缩机;当探头测量值≤设定下限时，制冷继电器常开触点断开，关闭制冷压缩机。◆ 除霜控制: <> 定时除霜:机器持续运行.时间=设定除霜周期时间时，除霜继电器常开触点闭合，启动除霜设备;运行完毕最大除霜时间时，除霜继电器常开触点断开，关闭除霜设备。<> 手动除霜:当除霜周期设定不合理，且必须除霜时，可执行手动除霜功能。具体操作为:按住键3S，进入手动除霜状态，除霜继电器闭合，启动除霜设备;再按住键3S，退出手动除霜状态，除霜继电器断开，关闭除霜设备。若不手动退出，则运行最大除霜时间后自行退出手动除霜状态。<>取消除霜:将除霜周期或最大除霜时间任一设置为“0” ，则取消除霜功能。辅助功能说明:◆ 温度.校正:

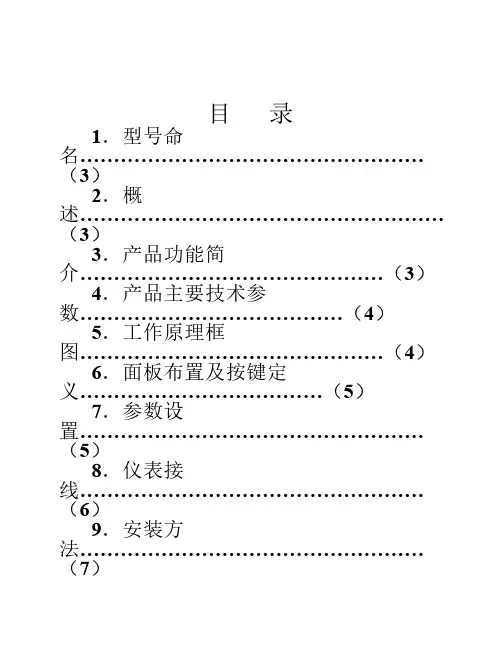

目 录

1．型号命

名……………………………………………

（3）

2．概

述…………………………………………………

（3）

3．产品功能简

介………………………………………（3）

4．产品主要技术参

数…………………………………（4）

5．工作原理框

图………………………………………（4）

6．面板布置及按键定

义………………………………（5）

7．参数设

置……………………………………………

（5）

8．仪表接

线……………………………………………

（6）

9．安装方

法……………………………………………

（7）10．注意事项

…………………………………………（7）

11．附表

………………………………………………

（8）附 图 一 览 表

图1：仪表开口尺寸及外形尺寸

图……………（4）

图2：工作原理框

图……………………………（4）

图3：面板布置

图………………………………（5）

图4：仪表电气连接

图…………………………（6）

图5：仪表传感总成接线

图……………………（7）

图6：仪表安装方

法……………………………（7）

1型号命名

B W D— 3 K 5

功能序号

控制

三相巡检

电阻

温度计

变压器

2 概述

BWD-3K5干式变压器电阻温度计是我厂吸收国

外同类产品先进技术，集国内厂家之所长，最新

推出新一代高科技智能仪表。它具有体积小，电

路简单，功耗低，功能全，使用方便等特点，风

机过热保护装置功能拓宽，是干式变压器保护装

置的理想选择。

3 产品功能简介

3.1 三相温度巡显：每隔2秒钟巡回显示A、B、C

三相温度值，并自动显示每相温度值的高低排

序。

3.2 多种显示方式：最大值方式能自动显示最高温

度值及相序；任意一相温度快速切换显示及锁定

显示；最高温度值记忆显示可显示当前时刻之前

任意一相曾经达到过的最大值。

3.3 风机启停控制：当最高温度值大于或低于风机启停设定值时，风机控制触点闭合或断开，并有

状态指示灯指示。

3.4 超温报警：当最高温度值大于超温报警设定值

时，进行声光报警，同时报警输出触点闭合，供
