常用焊接方法及特点
一、什么是钎焊？钎焊是如何分类的？钎焊的接头形式有何特点？
钎焊是利用熔点比母材低的金属作为钎料，加热后，钎料熔化，焊件不熔化，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散，将焊件牢固的连接在一起。
根据钎料熔点的不同，将钎焊分为软钎焊和硬钎焊。
（1）软钎焊：软钎焊的钎料熔点低于450°C，接头强度较低(小于70 MPa)。
（2）硬钎焊：硬钎焊的钎料熔点高于450°C，接头强度较高(大于200 MPa)。
钎焊接头的承载能力与接头连接面大小有关。因此，钎焊一般采用搭接接头和套件镶接，以弥补钎焊强度的不足。
二、电弧焊的分类有哪些，有什么优点？
利用电弧作为热源的熔焊方法，称为电弧焊。可分为手工电弧焊、埋弧自动焊和气体保护焊等三种。手工自动焊的最大优点是设备简单，应用灵活、方便，适用面广，可焊接各种焊接位置和直缝、环缝及各种曲线焊缝。尤其适用于操作不变的场合和短小焊缝的焊接；埋弧自动焊具有生产率高、焊缝质量好、劳动条件好等特点；气体保护焊具有保护效果好、电弧稳定、热量集中等特点。
三、焊条电弧焊时，低碳钢焊接接头的组成、各区域金属的组织与性能有何特点？
（1）焊接接头由焊缝金属和热影响区组成。
1）焊缝金属：焊接加热时，焊缝处的温度在液相线以上，母材与填充金属形成共同熔池，冷凝后成为铸态组织。在冷却过程中，液态金属自熔合区向焊缝的中心方向结晶，形成柱状晶组织。由于焊条芯及药皮在焊接过程中具有合金化作用，焊缝金属的化学成分往往优于母材，只要焊条和焊接工艺参数选择合理，焊缝金属的强度一般不低于母材强度。
2）热影响区：在焊接过程中，焊缝两侧金属因焊接热作用而产生组织和性能变化的区域。
（2）低碳钢的热影响区分为熔合区、过热区、正火区和部分相变区。
1）熔合区 位于焊缝与基本金属之间，部分金属焙化部分未熔，也称半熔化区。加热温度约为1 490～1 530°C，此区成分及组织极不均匀，强度下降，塑性很差，是产生裂纹及局部脆性破坏的发源地。
锡焊焊接原理及焊接技术
1.锡焊材料与工具
（1）锡焊钎料
锡焊钎料俗称焊锡(钎料)，它是以锡和铅为主体的一种合金，呈白色，锡含量越高流动性越好，熔点低。含铅量高者强度高、硬度大。由于锡铅含量不一样，其熔点大致在180℃－280℃之间，可以焊接钢、铁、铜等机件及电工仪器、工具。含铅量超过10％的焊锡，不能用于饮食器皿的焊接，因为含铅量大时易引起人身中毒。
常用焊锡牌号：
牌号 用途
料600 用于无线电，电器开关等零件，易熔金属制品。
料601 用于钎焊铜及铜合金，镀锌铁皮，强度不高的零件。
料602 用于钎焊散热器，仪表，无线电元件等。
料603 用于钎焊散热器，仪表，无线电元件等。
料604 可钎焊大多数钢材及其他金属，特别是食品器皿等。
锡铅焊料的牌号不同，含锡含铅量也各不相同，用途也有区别，汽车钣金工焊工常用的锡铅焊料的含锡量在30％～40％之间，在选用时应加以鉴别，含锡越多，色亮越白；反之，色青白。一般含锡较多的焊料，在弯曲时，可以听到清脆而细碎的声响。
（2）锡焊用钎剂(焊剂)
①盐酸是氯化氢化合物。浓盐酸在空气中产生刺鼻的烟雾，浓盐酸加水五分之二稀释，可以作为焊接镀锌铁板的焊剂。
②氯化锌溶液，也称为熟盐酸、热强水。是锡焊常用的一种焊剂，其配制方法是：把盐酸装人玻璃瓶内(不能用金属器皿)，加入锌块(汽车废旧的雨刮器，汽化器，也可以用镀锌铁板剪成小块)，直至化学反应不冒泡为止。焊接铜类零件时，氯化锌溶液再加入50％的清水后使用，焊接钢类零件也应加入30％的清水冲淡再用。
③松香比上两种焊剂使用效果稍差。可以把松香研成粉状散在焊缝上使用，精密零件焊接可用酒精溶解松香使用。
④焊药膏由74％的石油胶，20％的无水氧化锌，5％的氯化铵及1％的水组成。焊药膏有腐蚀性，在焊接完成后，应将焊缝周围的残余焊药膏擦净，并用清水擦拭。
（3）锡焊的加热设备与工具
①锡焊加热设备
1
焊接理论知识
一、 焊接的定义：焊接是通过对物体的加热，加压或者两者并用，使焊接 连接处达到原子间力的相互作用，使分离的物体连接成一个新的整体的加 工工艺。
二、 焊接的方法分类：按照焊接过程中金属所处的状态和工艺特点可分为 三类：熔化焊、压力焊、钎焊。
三、 焊接过程中应该注意的六大伤害：
火灾爆炸、触电、灼烫、急性中毒、高处坠落、机械伤害
四、 手工电弧焊的基本原理：手工电弧焊的熔化焊的一种，它是利用电弧 热作为热源的。这个电弧是在电焊条与工件之间形成的，电焊条是电焊钳 的夹持之下，沿着焊缝间隙运动，与此同时，电弧热量把焊条前端和工件 局部熔化，形成焊缝。
五、 电弧的原理：电弧是两电极之间的气体介质中持久的放电现象。它是 气体导电的形式之一，也称气体放电。气体导电有暗放电，辉光放电，和 电弧放电等多种形式，电弧放电时，电流可以达到几百甚至一千安培以上， 但电压并不高，只有十几伏至几十伏。手工电弧焊的电弧温度最高可过 8000 C ,电弧焊就是利用这高温放热的特点来熔化金属材料进行焊接的。
六、 引弧的方法：手工电弧焊常用的就是接触引弧和非接触性引弧两类。
七、 电焊机的要求：为了电弧稳定燧烧，得到合格焊缝，电焊机必须具备：
1、 空载电压较高。为便于接触引弧，一般要求空载电压为 50 - 90V。
2、 适合电弧的工作电压。一般电弧电压为 16— 35V。
3、 短路电流不能太大。若短路电流太大就会使液态金属飞溅太大，电 弧不稳。
4、 能够方便地调节焊接电流大小，以适应不同板厚和不同材质的工件
要求。
八、 电焊条的组成和作用：
1、 组成：电焊条是由金属焊条芯和包在芯处层的药皮组成的。
2、 作用：电焊条作为一个电极，一方面起传导电流和引燃电弧的作用，
另一方面起白身熔化与母材结合，填充金属形成焊缝的作用。 2
九、焊条药皮的作用：
1、 稳定电弧
2、 造渣，造气以保护高温熔滴、熔池及凝固的焊缝不受空气的侵蚀

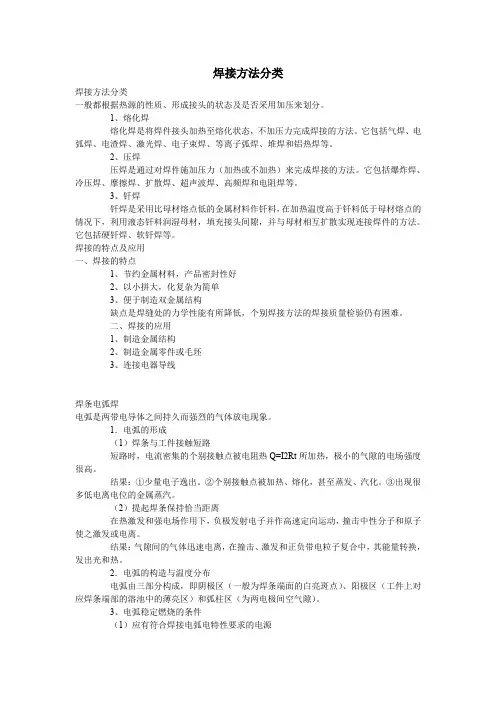

焊接方法分类
焊接方法分类
一般都根据热源的性质、形成接头的状态及是否采用加压来划分。
1、熔化焊
熔化焊是将焊件接头加热至熔化状态，不加压力完成焊接的方法。它包括气焊、电
弧焊、电渣焊、激光焊、电子束焊、等离子弧焊、堆焊和铝热焊等。
2、压焊
压焊是通过对焊件施加压力（加热或不加热）来完成焊接的方法。它包括爆炸焊、
冷压焊、摩擦焊、扩散焊、超声波焊、高频焊和电阻焊等。
3、钎焊
钎焊是采用比母材熔点低的金属材料作钎料，在加热温度高于钎料低于母材熔点的
情况下，利用液态钎料润湿母材，填充接头间隙，并与母材相互扩散实现连接焊件的方法。
它包括硬钎焊、软钎焊等。
焊接的特点及应用
一、焊接的特点
1、节约金属材料，产品密封性好
2、以小拼大，化复杂为简单
3、便于制造双金属结构
缺点是焊缝处的力学性能有所降低，个别焊接方法的焊接质量检验仍有困难。
二、焊接的应用
1、制造金属结构
2、制造金属零件或毛坯
3、连接电器导线
焊条电弧焊
电弧是两带电导体之间持久而强烈的气体放电现象。
1．电弧的形成
（1）焊条与工件接触短路
短路时，电流密集的个别接触点被电阻热Q=I2Rt所加热，极小的气隙的电场强度
很高。
结果：①少量电子逸出。②个别接触点被加热、熔化，甚至蒸发、汽化。③出现很
多低电离电位的金属蒸汽。
（2）提起焊条保持恰当距离
在热激发和强电场作用下，负极发射电子并作高速定向运动，撞击中性分子和原子
使之激发或电离。
结果：气隙间的气体迅速电离，在撞击、激发和正负带电粒子复合中，其能量转换，
发出光和热。
2．电弧的构造与温度分布
电弧由三部分构成，即阴极区（一般为焊条端面的白亮斑点）、阳极区（工件上对
应焊条端部的溶池中的薄亮区）和弧柱区（为两电极间空气隙）。
3、电弧稳定燃烧的条件
（1）应有符合焊接电弧电特性要求的电源 a）当电流过小时，气隙间气体电离不充分，电弧电阻大，要求较高的电弧电压，
