烟囱抽力计算
一、烟囱抽力计算
1、公式
△P=0.0345H［1/（273+tb）-1/(273+tg)]B
2、参数说明
△P—烟囱的抽力（pa）；
H-产生抽力的管道高度(m)；
tb—外部空气温度（℃)；
tg—计算管段中烟气的平均温度(℃）；
B—大气压力（pa）。
二、烟囱抽力计算
1、公式
h抽=H（γ空—γ气）
2、参数说明
（1）高度H的影响：由公式可知，H愈大，也即烟囱愈高，抽力愈大;H愈小,也即烟囱愈低,抽力愈小。
（2）空气重度的影响:由公式可知，在H、γ气不变的情况下,γ空愈大，也即外界空气温度愈低,抽力愈大。同时一个烟囱,在闸板开度一样的情况下，冬天的抽力比夏天大,晚上的抽力比白天大，这就是冬天、晚上外界空气的温度比夏天、白天低,γ空比较大。
（3）烟气温度的影响：由公式可知,在H、γ空不变的情况下，γ气愈大，也即烟气温度愈低，抽力愈小；γ气愈小，也即烟气温度愈高,抽力愈大。
钢丝绳
名称公式或数据来源符号单位
烟囱直径Domm
烟囱高度Hmm
风速νm/s
基本风压值qoN/m2
烟囱受到的横推力P'N
拉线与地面的夹角β度
钢丝绳静拉力SN
钢丝绳的选择系数C值C
安全系数n
钢丝绳直径dmm
需要的钢丝绳横断面毛面积Amm²
需要的钢丝绳最小破断拉力FN
选用9ZAA6x19W+FC-1670
钢丝绳直径dmm
钢丝绳横断面毛面积Amm²
9ZAA6x19W+FC-1770的最小破断拉力机械设计手册 P8-15FoN数据
1000
40000
401000
40000
60
80000
0.095
5
26.87
567.06
400,000
9选用
63.62
44,600涂黄部分查手册修改
修改成实际选用的型号
查手册，修改成实际选用的面积
查手册修改成实际选用的破断力，要求破断力大于E14的计算数值。
序号
烟囱高度H（m）标况下空气密度ρko（kg/m³）标况下烟气密度ρyo（kg/m³）外界空气温度tk（℃）烟气平均温度ty（℃）烟囱入口温度ty1（℃）烟囱每米的温降Δt（℃）大气压力修正系数CP烟囱抽力（Pa）1741.2931.344.2105.21200.41221.94烟囱抽力计算书(冬季)
计算依据
以上数据参考实用供热空调设计手册
P772
序号烟气量
（m3/h）管径DdL（DN mm）管长L(m)烟气密度ρyo（kg/m³）烟气流速ω（m/s）摩擦阻力系数λ动压Hd（pa）摩擦阻力Δhm局部阻力系数ξ局部阻力Δhj总阻力 Δhf=Δhm+Δhj管段15956650880.974.990.0312.0348.888.90107.11155.99
最小负荷时（夏季生活热水）管段129786503.50.932.4990°弯头（0.7）三通1（0.5）三通2（0.6）调节阀（3）雨帽（1）缓弯头（0.6）个数个数个数个数个数个数210210
计算依据冬季运行状态
局阻管件烟囱阻力计算书
备注：锅炉烟道出口余压：221.94-155.99=69.95pa，满足炉膛出口40~80pa的负压要求。(红宝书P770）备注：最小负荷各管段流速均大于2.5m/s，满足最小负荷时>=2.5-3m/s（防止空气倒灌）
管段1
以上数据
参考实用以上数据参考实用
GB13271-2014《锅炉大气污染物排放标准》4.5条：燃油、燃气锅炉烟囱高度不低于8米，锅炉烟囱的具体高度按批复的环境影响评价文件确定。新建锅炉房的烟囱周围半径200m距离内有建筑物时，其烟囱应高出最高建筑物3m以上。
烟囱抽力计算
一、烟囱抽力计算
1、公式
△P=0.0345H[1/(273+tb)-1/(273+tg)]B
2、参数说明
△P—烟囱的抽力（pa）；
H—产生抽力的管道高度(m)；
tb—外部空气温度（℃）；
tg—计算管段中烟气的平均温度（℃）；
B—大气压力（pa）。
二、烟囱抽力计算
1、公式
h抽=H（γ空-γ气）
2、参数说明
（1）高度H的影响：由公式可知，H愈大，也即烟囱愈高，抽力愈大；H愈小，也即烟囱愈低，抽力愈小。
（2）空气重度的影响：由公式可知，在H、γ气不变的情况下，γ空愈大，也即外界空气温度愈低，抽力愈大。同时一个烟囱，在闸板开度一样的情况下，冬天的抽力比夏天大，晚上的抽力比白天大，这就是冬天、晚上外界空气的温度比夏天、白天低，γ空比较大。
（3）烟气温度的影响：由公式可知，在H、γ空不变的情况下，γ气愈大，也即烟气温度愈低，抽力愈小；γ气愈小，也即烟气温度愈高，抽力愈大。

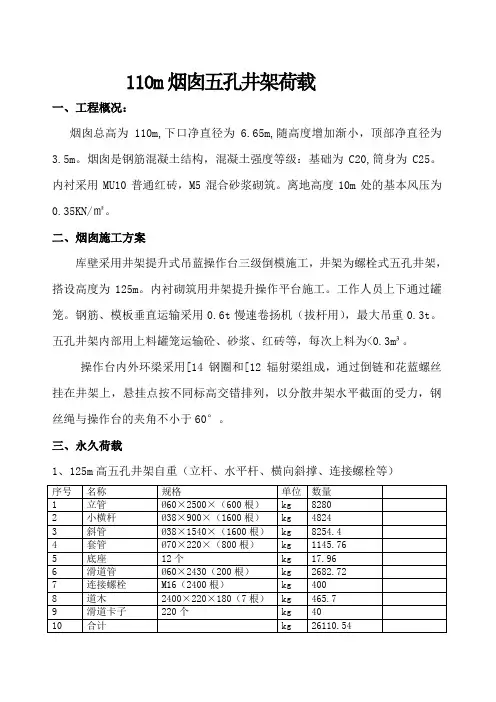

110m烟囱五孔井架荷载
一、工程概况：
烟囱总高为110m,下口净直径为6.65m,随高度增加渐小，顶部净直径为3.5m。烟囱是钢筋混凝土结构，混凝土强度等级：基础为C20,筒身为C25。内衬采用MU10普通红砖，M5混合砂浆砌筑。离地高度10m处的基本风压为0.35KN/㎡。
二、烟囱施工方案
库壁采用井架提升式吊蓝操作台三级倒模施工，井架为螺栓式五孔井架，搭设高度为125m。内衬砌筑用井架提升操作平台施工。工作人员上下通过罐笼。钢筋、模板垂直运输采用0.6t慢速卷扬机（拔杆用），最大吊重0.3t。五孔井架内部用上料罐笼运输砼、砂浆、红砖等，每次上料为<0.3m³。
操作台内外环梁采用[14钢圈和[12辐射梁组成，通过倒链和花蓝螺丝挂在井架上，悬挂点按不同标高交错排列，以分散井架水平截面的受力，钢丝绳与操作台的夹角不小于60°。
三、永久荷载
1、125m高五孔井架自重（立杆、水平杆、横向斜撑、连接螺栓等）
序号 名称 规格 单位 数量
1 立管 Ø60×2500×（600根） kg 8280
2 小横杆 Ø38×900×（1600根） kg 4824
3 斜管 Ø38×1540×（1600根） kg 8254.4
4 套管 Ø70×220×（800根） kg 1145.76
5 底座 12个 kg 17.96
6 滑道管 Ø60×2430（200根） kg 2682.72
7 连接螺栓 M16（2400根） kg 400
8 道木 2400×220×180（7根） kg 465.7
9 滑道卡子 220个 kg 40
10 合计 kg 26110.54 2、外钢操作平台（内直径d=3.4m,外直径D=11m,架上满铺50厚的木跳板，周圈为1.2m高栏杆和150高的踢脚板）及吊梯（见附图）。
序号 名称 规格 单位 数量
1 钢圈 [14a kg 655.6
