中考物理总复习课件 第3讲 透镜及其应用

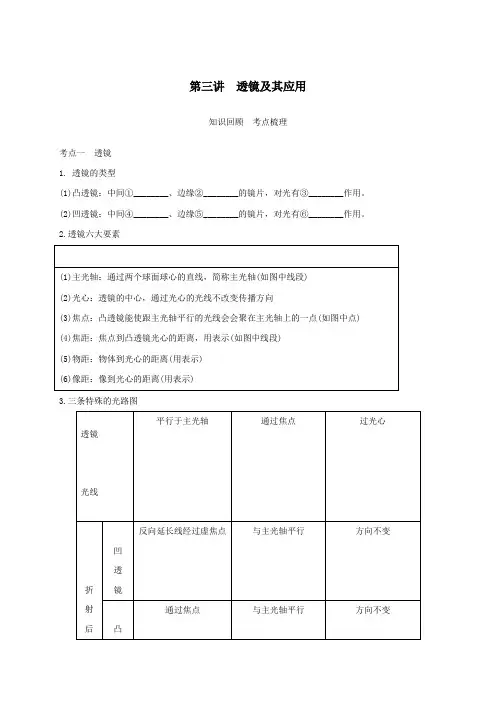

第三讲 透镜及其应用

知识回顾 考点梳理

考点一 透镜

1. 透镜的类型

(1)凸透镜：中间①________、边缘②________的镜片，对光有③________作用。

(2)凹透镜：中间④________、边缘⑤________的镜片，对光有⑥________作用。

2.透镜六大要素

(1)主光轴：通过两个球面球心的直线，简称主光轴(如图中线段)

(2)光心：透镜的中心，通过光心的光线不改变传播方向

(3)焦点：凸透镜能使跟主光轴平行的光线会会聚在主光轴上的一点(如图中点)

(4)焦距：焦点到凸透镜光心的距离，用表示(如图中线段)

(5)物距：物体到光心的距离(用表示)

(6)像距：像到光心的距离(用表示)

3.三条特殊的光路图

透镜

光线

平行于主光轴 通过焦点 过光心

折

射

后

凹

透

镜 反向延长线经过虚焦点

与主光轴平行

方向不变

凸 通过焦点

与主光轴平行

方向不变

透

镜

考点二 生活中的透镜

1. 照相机：镜头是由一组透镜组成的，相当于一个凸透镜，照相时，物体离照相机镜头比较远，所成的像是⑦________、⑧________的实像。

2. 投影仪：也是利用凸透镜来成像的，物体离投影仪镜头比较近，所成的像是⑨________、⑩_______的实像。

3. 放大镜：生活中常用的放大镜也是一个凸透镜，将放大镜放在物体与眼睛之间，适当调整距离，可以观察到物体正立、放大的像。

4. 实像和虚像

(1)实像：光屏⑪______(选填“能”或“不能”)承接到所成的像，且物与像在⑫______侧。

(2)虚像：光屏⑬______(选填“能”或“不能”)承接到所成的像，且物与像在⑭______侧。

考点三 凸透镜成像规律及其应用

1.物距与焦距的关系：，像距与焦距的关系：，像的性质：倒立、缩小、⑮像，应用:⑯；

2.物距与焦距的关系：，像距与焦距的关系：，像的性质：⑰、⑱、⑲像，应用：确定凸透镜焦距；

第3讲 透镜及其应用

必胜题·测易

基础满分 考场零失误

1.(2017·海南)如图所示,对光有发散作用的透镜是()

2.(2015·南宁)如图是德国设计师设计的一个球形透镜太阳能系统,通过透镜聚光之后再发电,此透镜是一个()

A.凸透镜,对光线具有会聚作用

B.凸透镜,对光线具有发散作用

C.凹透镜,对光线具有会聚作用

D.凹透镜,对光线具有发散作用

3.(2018·黑龙江)小华用透镜观察书上的字,看到如图所示情景,以下说法正确的是()

A.图中成的是虚像

B.图中成像规律可应用于投影仪

C.图中的透镜制成的眼镜可以用于矫正近视眼

D.图中透镜远离书本,所成的像变大 4.(2018·自贡)关于凸透镜的应用,下列说法正确的是()

A.凸透镜成的像都是实像

B.照相时,景物在镜头二倍焦距以内

C.投影仪中的投影片放在镜头二倍焦距以外

D.远视眼镜利用了凸透镜对光的会聚作用

5.(2018·长沙)现代生活,智能手机给人们带来了许多便利,但长时间盯着手机屏幕,容易导致视力下降。下列关于近视眼及其矫正的原理图正确的是()

A.甲 乙 B.甲 丁

C.丙 乙 D.丙 丁

6.(2018·咸宁)一凸透镜的焦距为15 cm,将点燃的蜡烛从离凸透镜40 cm处沿主光轴移到20 cm处的过程中,像的大小和像距的变化情况是()

A.像变大,像距变大 B.像变小,像距变小

C.像变大,像距变小 D.像变小,像距变大

7.(2018·深圳)用一个焦距为10 cm的放大镜来观察邮票细节,放大镜与邮票的距离应()

A.大于20 cm B.等于10 cm

C.小于10 cm D.在10 cm与20 cm之间

8.(2018·黄石)探究小组将装有半杯清水的圆柱形透明玻璃杯放在水平窗台上,透过玻璃杯观察街对面的指路牌。当从水面上方观察时,看到指路牌上的箭头指向右方;若从水面下方观察,下面有关现象和成像原理说法正确的是() A.箭头指向右方

第三章 透镜及其应用

知识点回顾

一 、透镜的基本概念

1、薄透镜：透镜的厚度 球面的半径。

2、主光轴：通过两个球面 的直线。

3、光心（0）：薄透镜的 。通过光心的光线的传播方向 改变。

4、焦点（F）：平行主光轴的光线经透镜折射后折射光线在主光轴上汇聚的点，称为

；平行主光轴的光线经透镜折射后，折射光线的反向延长线在主光轴上会聚的点称为 ；在透镜的两侧，实、虚焦点都分别各有 个。

5、焦距（f）： 的距离。

6、物距（u）： 的距离。

7、像距（v）： 的距离。

8、凸透镜对光线有 作用，凹透镜对光线有 作用。

二、 凸透镜成像规律

1、实验时使烛焰、凸透镜、光屏的中心大致在同一高度，目的是 。

若在实验时，无论怎样移动光屏，在光屏上都得不到像，可能的原因有：（1）

；（2） ；（3）

；（4） 。

2,、凸透镜成像规律

物距u 像的特点

像距应用 倒或缩小实或正 或放大 虚

v

u>2f

U=2f

f

U=f

U

三、透镜的应用

1、放大镜：是一个 的凸透镜，当物距小于1倍焦距时，可以观察到一个

，所成的虚像和物体在镜的 。

2、幻灯机：是利用凸透镜能成

的原理制成的，为了使观众看到正立的像，幻灯片要 ，为了使屏幕上有更大的图像，应 像距，同时

中考总复习：透镜及其应用

1 凸透镜及其应用

1．（2011浙江杭州）小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是（ ）

A．将凸透镜往上移 B．将光屏往下移 C．将蜡烛往上移 D．将蜡烛往下移

2．（2011安徽芜湖）物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大像，由此可知，此凸透镜的焦距可能是

A．6cm B．10cm C．16cm D．20cm

3．（2011山东省荷泽市）测绘人员绘制地图时，需从高空向地面照相，若使用的相机镜头焦距为50 mm，则胶片到镜头的距离 （ ）

A． 大于100 mm B． 等于50 mm C．小于50 mm D． 介于50 mm和100 mm之间

4．（2011山东聊城）在“探究凸透镜成像规律”的实验中，蜡烛在距凸透镜40cm时，在透镜另一侧的光屏上得到清晰缩小的像。若将像与光屏的位置对调，则所成的像一定时

A.放大的虚像 B.放大的实像 C.缩小的虚像 D.缩小的实像

5．（2011江苏扬州）如图所示，在光屏上恰能看到一清晰的像，则像的性质是

A.倒立缩小的实像 B.正立放大的虚像 C.倒立放大的实像 D.正立缩小的虚像

6．(2011江苏宿迁)把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑．若将一物体放在此透镜前30cm处，则可在另一侧得到一个

A．倒立、放大的实像 B．倒立、缩小的实像 C．正立、放大的虚像 D．正立、缩小的虚像

7．(2011四川绵阳)用水彩笔在磨砂电灯泡的侧面画一个图案，然后把电灯泡接到电路中让其发光，拿一个凸透镜在灯泡图案与其正对的白墙之间（图案与白墙之间距离较大）移动，则所画图案在墙上成清晰像的情况是
